Retrofit Draft Stop - AN77.25-P-2199LWR
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205.4
Shown on right side of vehicle
| Remove | |||
| 1 | Remove left and right upper side trim in rear | ||
| AR68.30-P-4783LWR | |||
| Install | |||
| 2 | Modify left and right upper side trim in rear for retrofitting of draft stop (1) | AN77.25-P-2199-01LWR | |

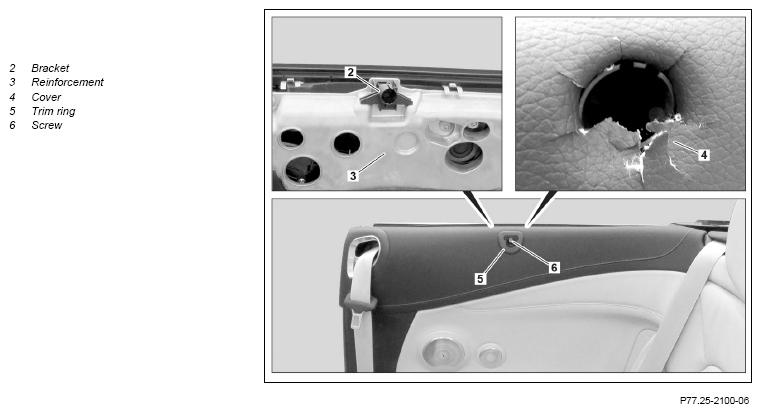

| 3 | Clip bracket (2) into reinforcement (3) | ||
| 4 | Install left and right upper side trim in rear | ||
| AR68.30-P-4783LWR | |||

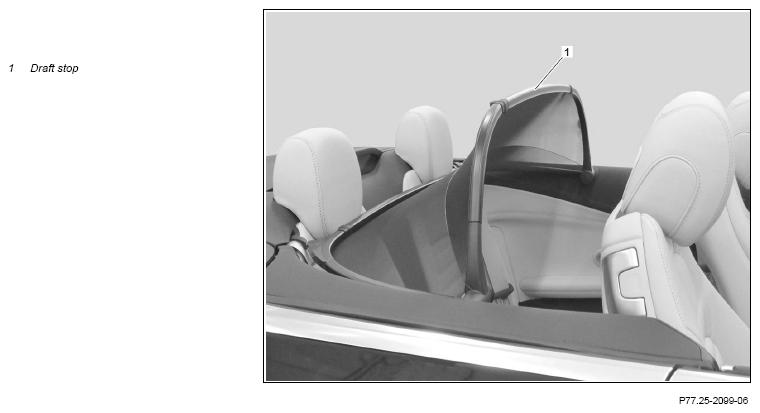

| 5 | Open draft stop (1) and install | ||
| Update Vehicle Documentation (VeDoc) | |||
| 6 | Enter special equipment in online vehicle data card | ||
| 7 | Attach note "Draft stop retrofitted as per AN77.25-P-2199LWR" under field organization texts in (DG 92) |
PARTS ORDERING NOTE
| Part no. | Designation | Quantity |
|---|---|---|
| KG99 | Draft stop parts kit | 1 |
