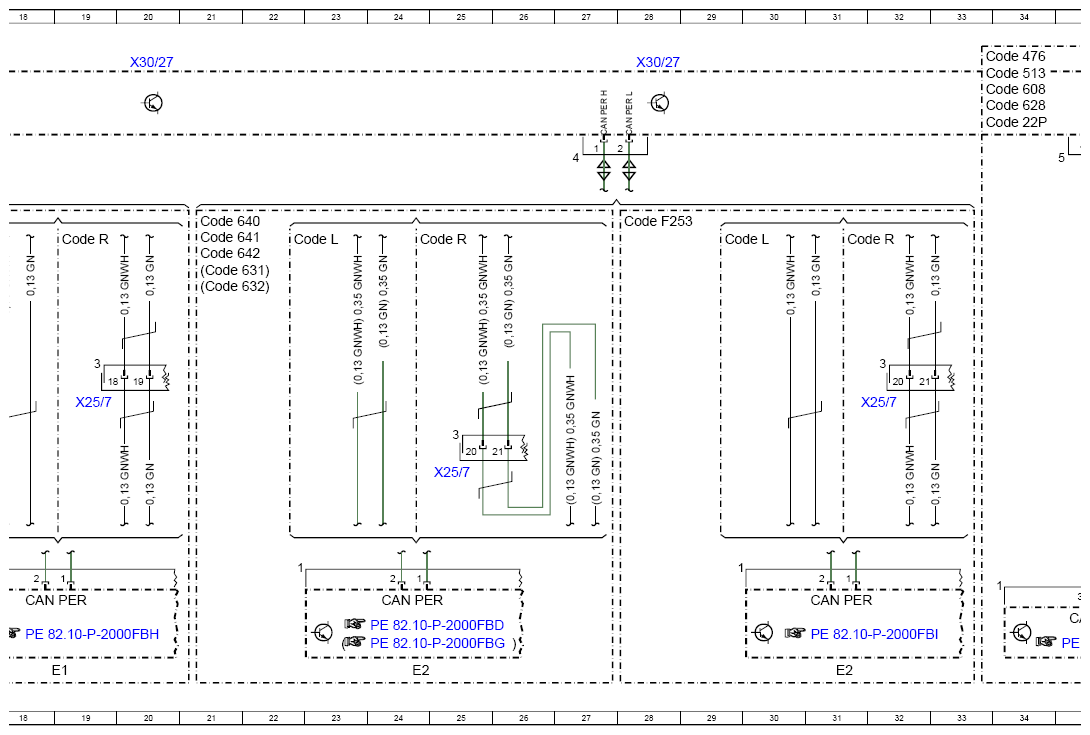

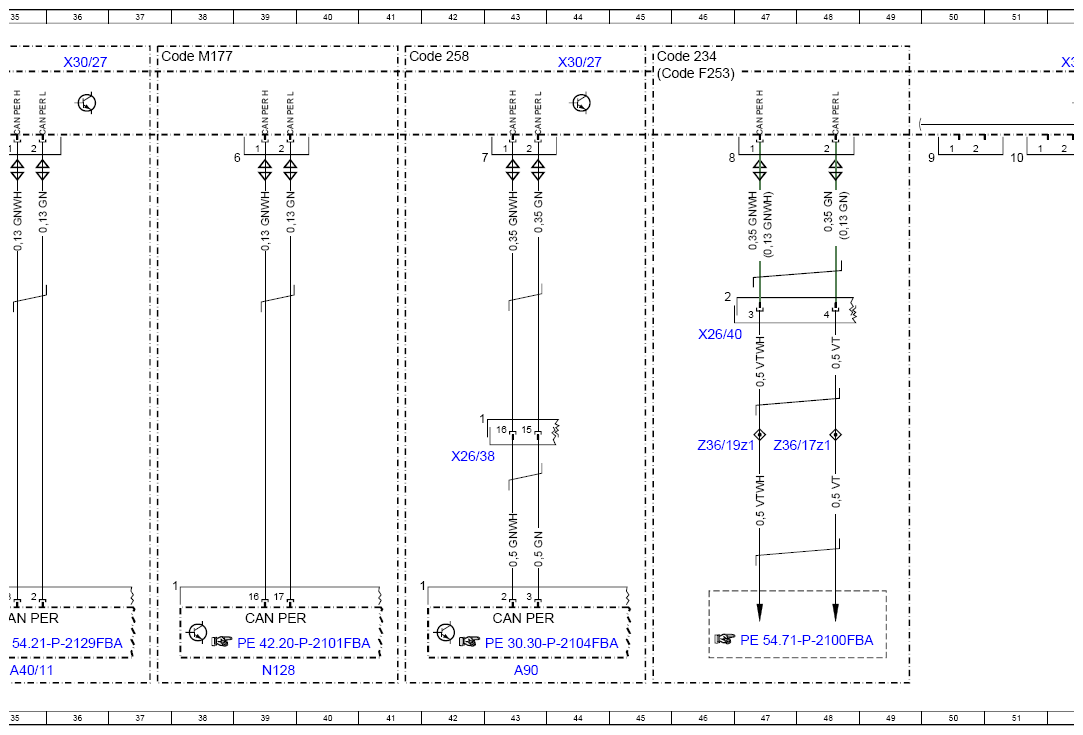

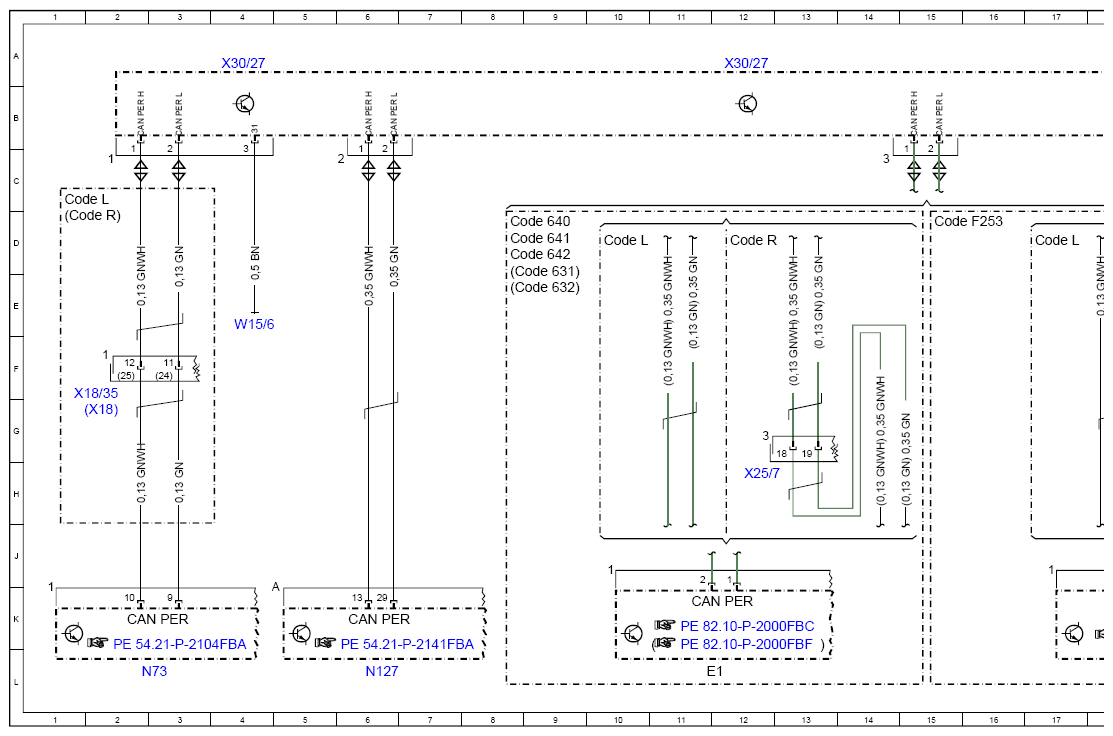

Wiring Diagram For Peripherals CAN - PE00.19-P-2135-97FBA
Model 205
up to model year 2019
Potential distributor X30/27
Model 253 (except 253.99)
up to model year 2020
Potential distributor X30/27
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A40/11 | Mono multifunction camera | 35L |
| A90 | COLLISION PREVENTION ASSIST controller unit | 43L |
| CAN PER | Peripherals CAN | 6K |
| CAN PER | Peripherals CAN | 2K |
| CAN PER | Peripherals CAN | 11K |
| CAN PER | Peripherals CAN | 18K |
| CAN PER | Peripherals CAN | 24K |
| CAN PER | Peripherals CAN | 35K |
| CAN PER | Peripherals CAN | 39K |
| CAN PER | Peripherals CAN | 43K |
| CAN PER | Peripherals CAN | 31K |
| Code 22P | Track package | 33B |
| Code 234 | Blind Spot Assist (BSM) | 45A |
| Code 258 | Collision Prevention Assist PLUS (CPA+) | 41A |
| Code 476 | Lane Keeping Assist | 33A |
| Code 513 | Traffic sign recognition | 33A |
| Code 608 | Adaptive Highbeam Assist | 33B |
| Code 628 | Automatic high beam control PLUS (IHC+) | 33B |
| Code 631 | Static LED headlamp, left-hand traffic | 8E |
| Code 631 | Static LED headlamp, left-hand traffic | 21E |
| Code 632 | Static LED headlamp, right-hand traffic | 8E |
| Code 632 | Static LED headlamp, right-hand traffic | 21E |
| Code 640 | High Performance LED | 8D |
| Code 640 | High Performance LED | 21D |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 8D |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 21D |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 8D |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 21D |
| Code F253 | MODEL SERIES 253 | 28D |
| Code F253 | MODEL SERIES 253 | 15D |
| Code F253 | MODEL SERIES 253 | 45A |
| Code L | LEFT-HAND DRIVE | 1C |
| Code L | LEFT-HAND DRIVE | 10D |
| Code L | LEFT-HAND DRIVE | 17D |
| Code L | LEFT-HAND DRIVE | 22D |
| Code L | LEFT-HAND DRIVE | 29D |
| Code M177 | SPARK-IGNITION ENGINE M177 | 37A |
| Code R | RIGHT-HAND DRIVE | 1D |
| Code R | RIGHT-HAND DRIVE | 12D |
| Code R | RIGHT-HAND DRIVE | 19D |
| Code R | RIGHT-HAND DRIVE | 24D |
| Code R | RIGHT-HAND DRIVE | 31D |
| E1 | Left front lamp unit | 11L |
| E1 | Left front lamp unit | 19L |
| E2 | Right front lamp unit | 24L |
| E2 | Right front lamp unit | 31L |
| N127 | Drivetrain control unit | 6L |
| N128 | Electric parking brake control unit | 39L |
| N73 | Electronic ignition switch control unit | 3L |
| W15/6 | Left front footwell ground point (CAN) | 4E |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 2G |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 2F |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 12H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 19G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 25H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 32G |
| X26/38 | Front bumper and frame wiring harness electrical connector | 42H |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 46F |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 4A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 12A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 20A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 28A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 36A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 44A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 52A |
| Z36/17z1 | Rear sensor CAN (low) connector sleeve | 48G |
| Z36/19z1 | Rear sensor CAN (high) connector sleeve | 46G |
