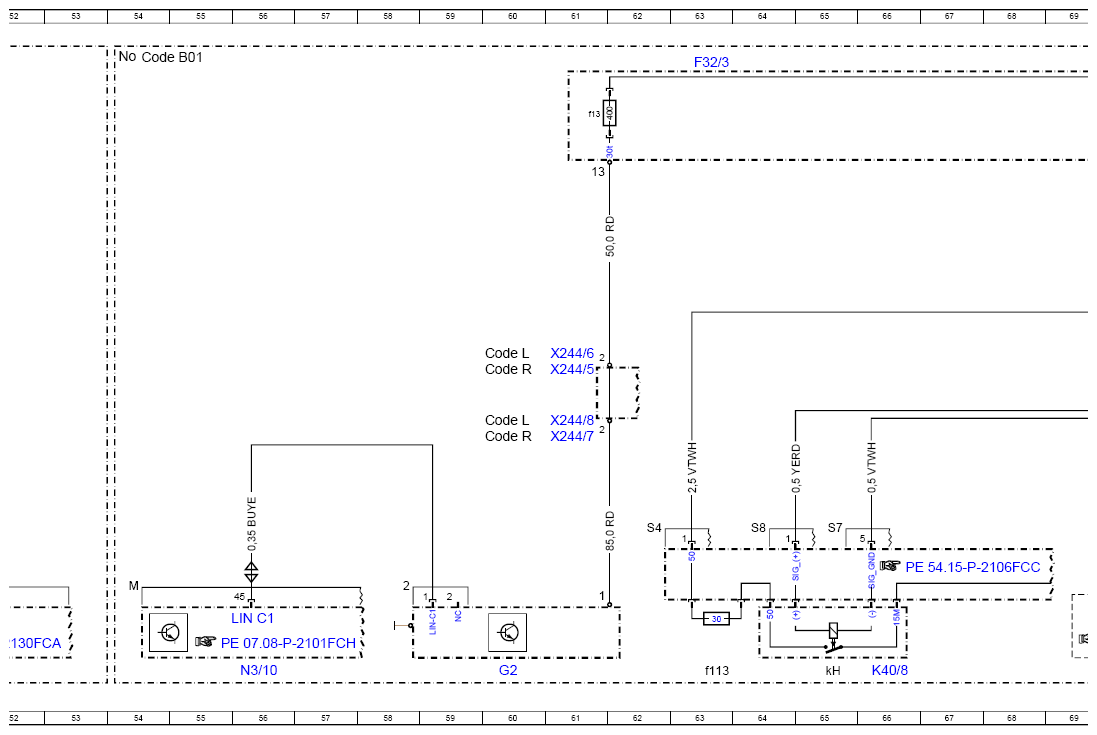

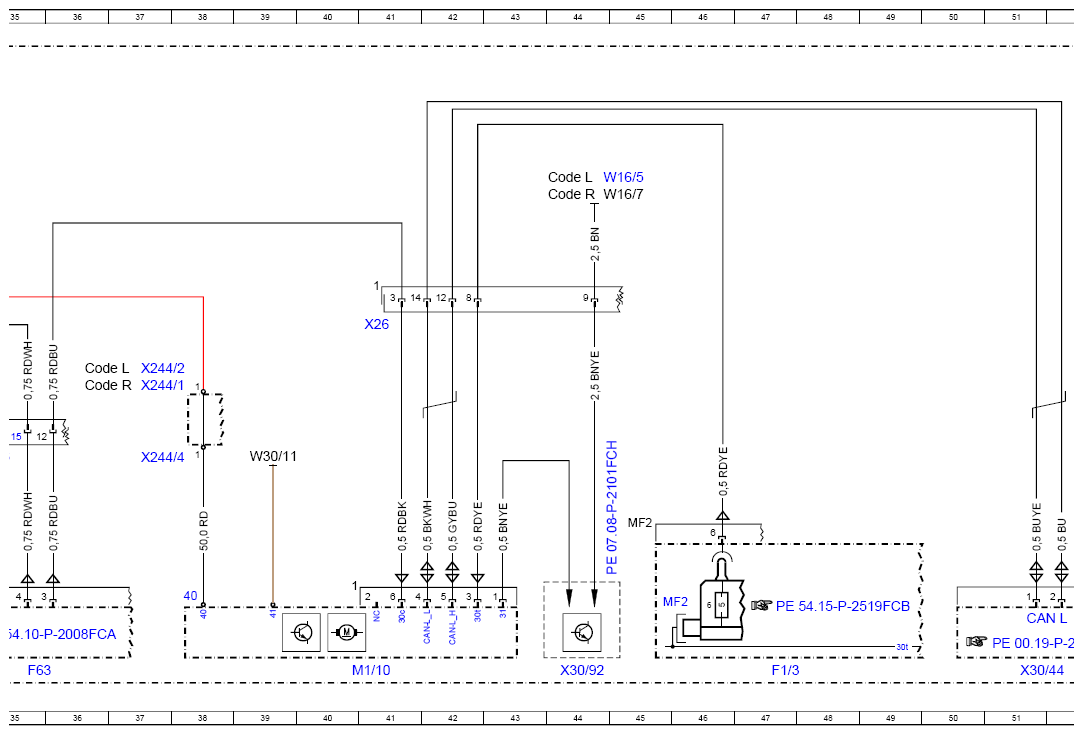

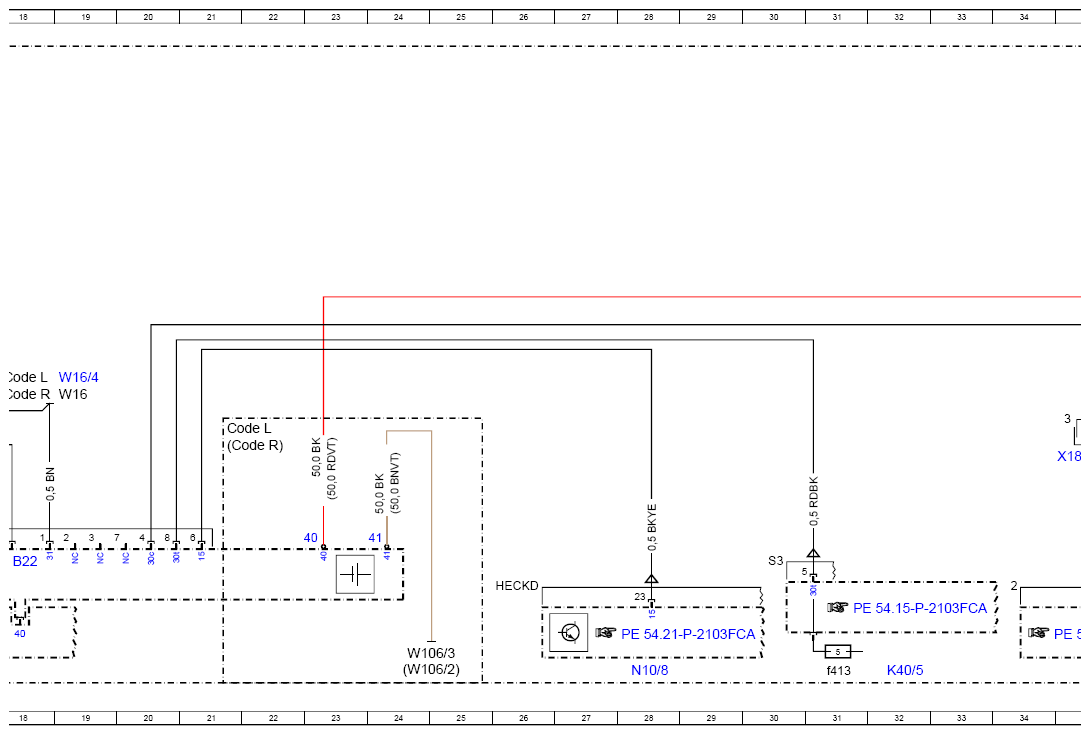

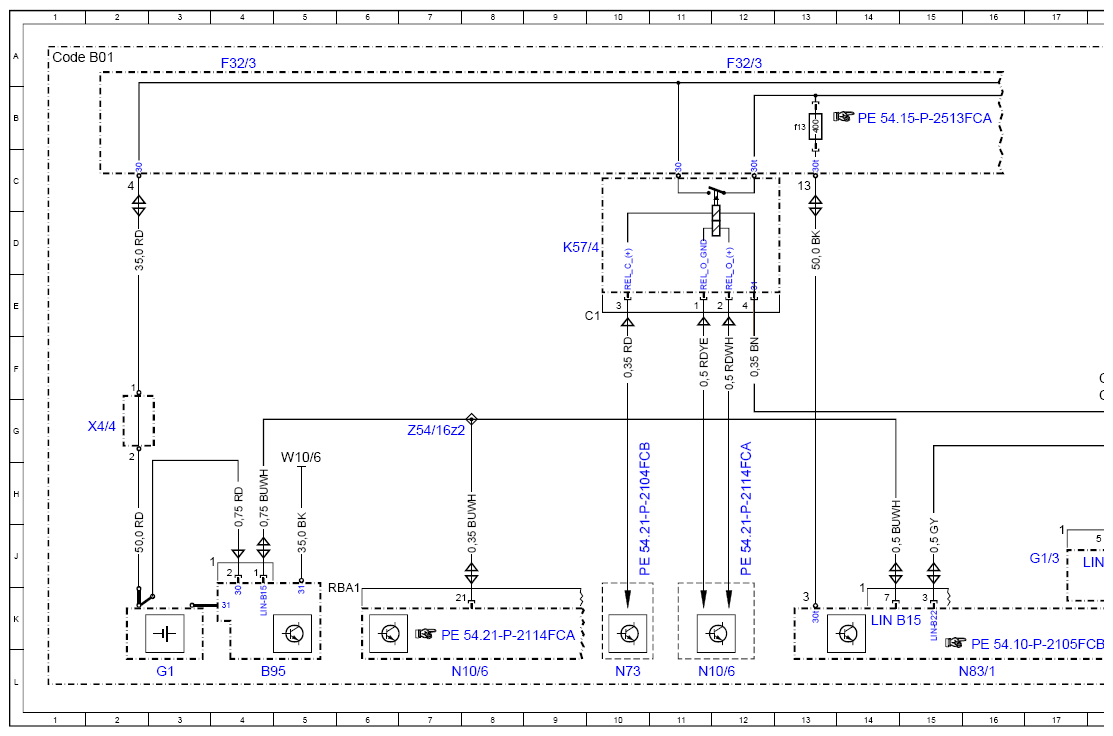

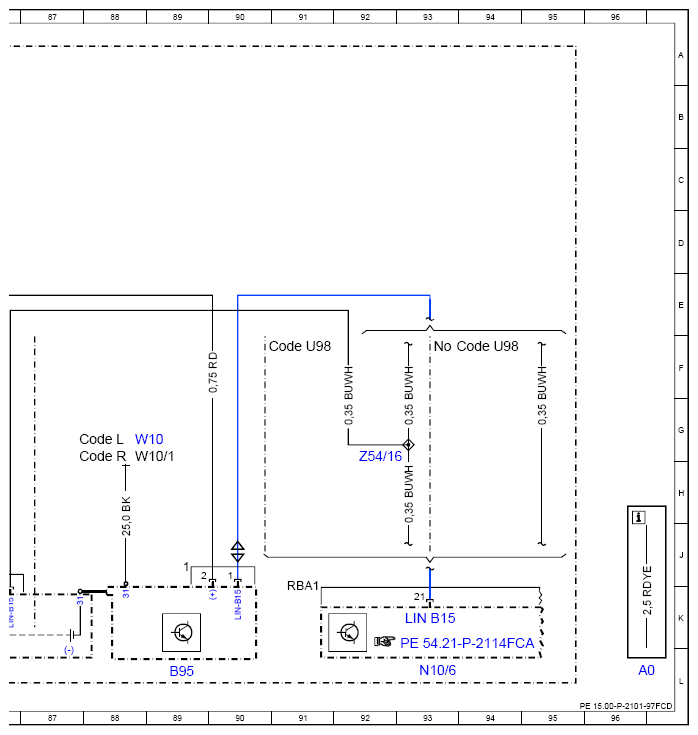

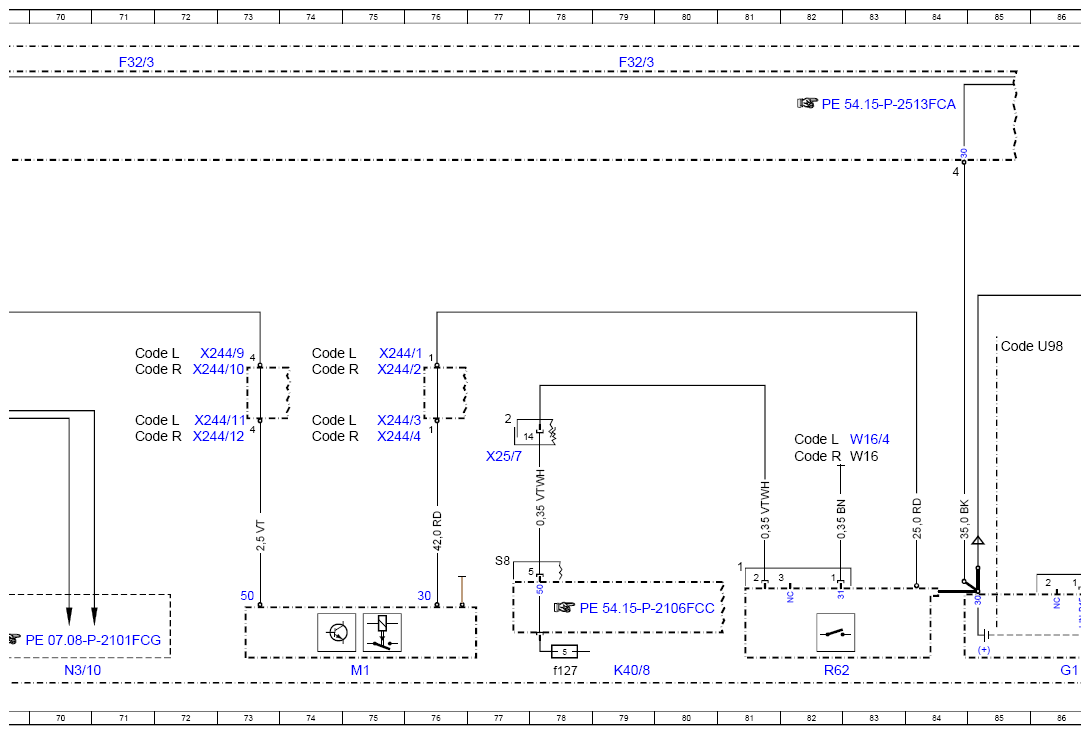

Wiring Diagram Of Starter, Alternator, Battery - PE15.00-P-2101-97FCD
Engine 264 in model 253
as of model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| B95 | Battery sensor | 4L |
| B95 | Battery sensor | 89L |
| CAN L | Hybrid CAN | 51K |
| Code B01 | 48V technology | 1A |
| Code B01 | 48V technology | 54A |
| Code L | LEFT-HAND DRIVE | 36F |
| Code L | LEFT-HAND DRIVE | 18F |
| Code L | LEFT-HAND DRIVE | 21G |
| Code L | LEFT-HAND DRIVE | 44C |
| Code L | LEFT-HAND DRIVE | 60G |
| Code L | LEFT-HAND DRIVE | 71G |
| Code L | LEFT-HAND DRIVE | 74G |
| Code L | LEFT-HAND DRIVE | 82G |
| Code L | LEFT-HAND DRIVE | 87G |
| Code L | LEFT-HAND DRIVE | 60F |
| Code L | LEFT-HAND DRIVE | 71F |
| Code L | LEFT-HAND DRIVE | 74F |
| Code R | RIGHT-HAND DRIVE | 18G |
| Code R | RIGHT-HAND DRIVE | 36F |
| Code R | RIGHT-HAND DRIVE | 21G |
| Code R | RIGHT-HAND DRIVE | 44C |
| Code R | RIGHT-HAND DRIVE | 71F |
| Code R | RIGHT-HAND DRIVE | 74F |
| Code R | RIGHT-HAND DRIVE | 60F |
| Code R | RIGHT-HAND DRIVE | 60G |
| Code R | RIGHT-HAND DRIVE | 74G |
| Code R | RIGHT-HAND DRIVE | 71G |
| Code R | RIGHT-HAND DRIVE | 82G |
| Code R | RIGHT-HAND DRIVE | 87G |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 85F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 93F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 90F |
| F1/3 | Passenger-side A-pillar fuse box | 47L |
| F1/3MF2 | Multiple fuse 2 | 46K |
| F32/3 | Engine compartment prefuse box | 4A |
| F32/3 | Engine compartment prefuse box | 12A |
| F32/3 | Engine compartment prefuse box | 63A |
| F32/3 | Engine compartment prefuse box | 71A |
| F32/3 | Engine compartment prefuse box | 79A |
| F32/3f13 | Fuse 13 | 13B |
| F32/3f13 | Fuse 13 | 61B |
| F63 | Pyrofuse | 35L |
| G1 | On-board electrical system battery | 3L |
| G1 | On-board electrical system battery | 86L |
| G1/3 | 48 V on-board electrical system battery | 17J |
| G2 | Alternator | 60L |
| K40/5 | Rear fuse and relay module | 32L |
| K40/5f413 | Fuse 413 | 31L |
| K40/8 | Engine fuse and relay module | 66L |
| K40/8 | Engine fuse and relay module | 79L |
| K40/8f113 | Fuse 113 | 63L |
| K40/8f127 | Fuse 127 | 78L |
| K40/8kH | Starter circuit 50 relay | 65L |
| K57/4 | Battery disconnect switch relay | 9D |
| LIN B15 | Battery sensor LIN | 14K |
| LIN B15 | Battery sensor LIN | 93K |
| LIN B22 | 48 V on-board electrical system LIN | 18J |
| LIN C1 | Drive train LIN | 56K |
| M1 | Starter | 75L |
| Ml/10 | Starter-alternator | 41L |
| N10/6 | Front SAM control unit | 11L |
| N10/6 | Front SAM control unit | 8L |
| N10/6 | Front SAM control unit | 93L |
| N10/8 | Rear SAM control unit | 28L |
| N3/10 | ME-SFI [ME] control unit | 56L |
| N3/10 | ME-SFI [ME] control unit | 70L |
| N73 | Electronic ignition switch control unit | 10L |
| N83/1 | DC/DC converter control unit | 16L |
| R62 | Voltage dip limiter | 82L |
| W10 | Battery ground point | 88G |
| W10/1 | Battery ground point | 88G |
| W10/6 | Rear battery ground point | 5H |
| W106/2 | 48 V on-board electrical system battery ground point, left | 24L |
| W106/3 | 48 V on-board electrical system battery ground point, right | 24L |
| W16 | Major assembly compartment ground point | 19G |
| W16 | Major assembly compartment ground point | 83G |
| W16/4 | Right major assembly compartment ground point | 19F |
| W16/4 | Right major assembly compartment ground point | 83G |
| W16/5 | Left major assembly compartment electronics ground point | 44C |
| W16/7 | Right major assembly compartment electronics ground point | 44C |
| W30/11 | Underbody tml. 41 ground point | 39H |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 35H |
| X244/1 | Firewall through-hole plating electrical connector | 37F |
| X244/1 | Firewall through-hole plating electrical connector | 75F |
| X244/10 | Right vehicle-end busbar stud 4 | 73F |
| X244/11 | Left Engine-end busbar stud 4 | 73G |
| X244/12 | Right Engine-end busbar stud 4 | 73G |
| X244/2 | Right vehicle-end busbar stud 1 | 37F |
| X244/2 | Right vehicle-end busbar stud 1 | 75F |
| X244/3 | Left Engine-end busbar stud 1 | 75G |
| X244/4 | Right Engine-end busbar stud 1 | 37H |
| X244/4 | Right Engine-end busbar stud 1 | 75G |
| X244/5 | Left vehicle-end busbar stud 2 | 61F |
| X244/6 | Right vehicle-end busbar stud 2 | 61F |
| X244/7 | Left Engine-end busbar stud 2 | 61G |
| X244/8 | Right Engine-end busbar stud 2 | 61G |
| X244/9 | Left vehicle-end busbar stud 4 | 73F |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 77H |
| X26 | Interior and Engine wiring harness electrical connector | 41E |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 51L |
| X30/92 | Circuit 31 potential distributor 1 | 44L |
| X4/4 | Terminal block (circuit 30) | 2G |
| Z54/16 | Connector sleeve in battery sensor wiring harness | 92G |
| Z54/16z2 | LIN B15 connector sleeve | 7G |
