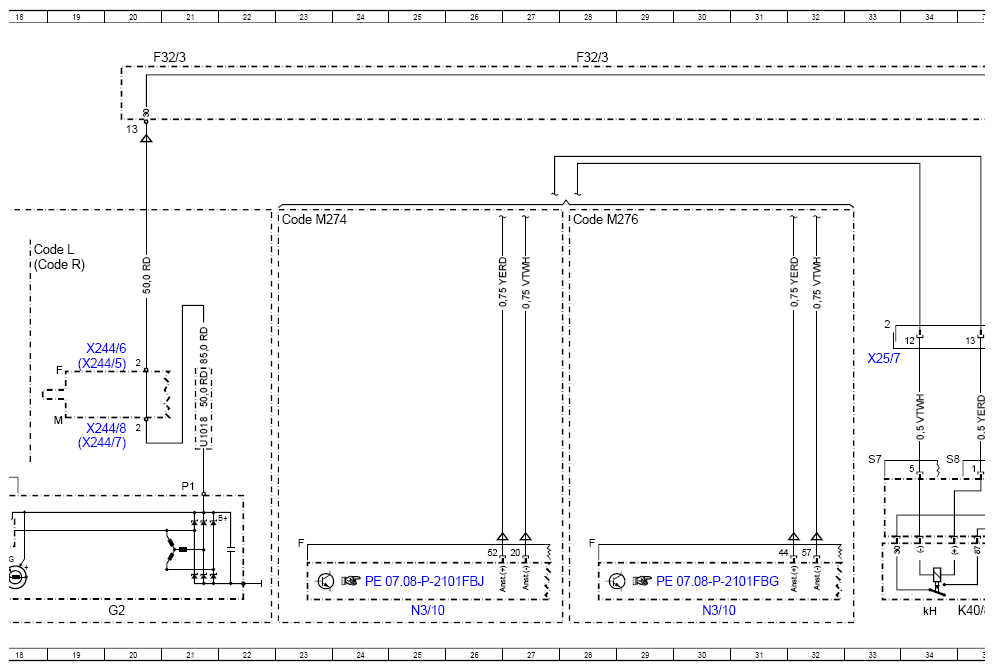

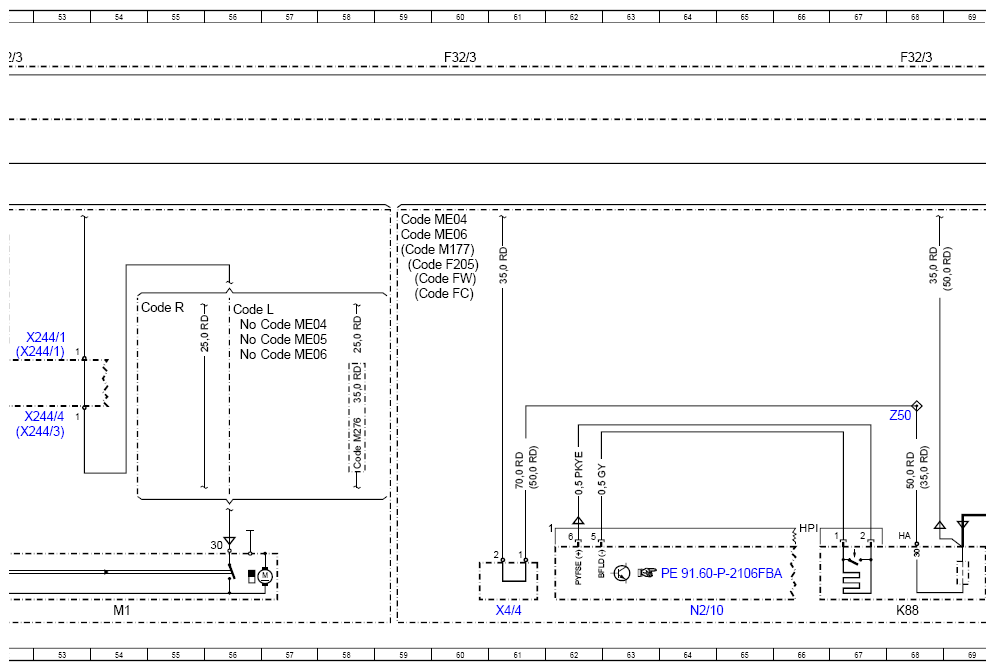

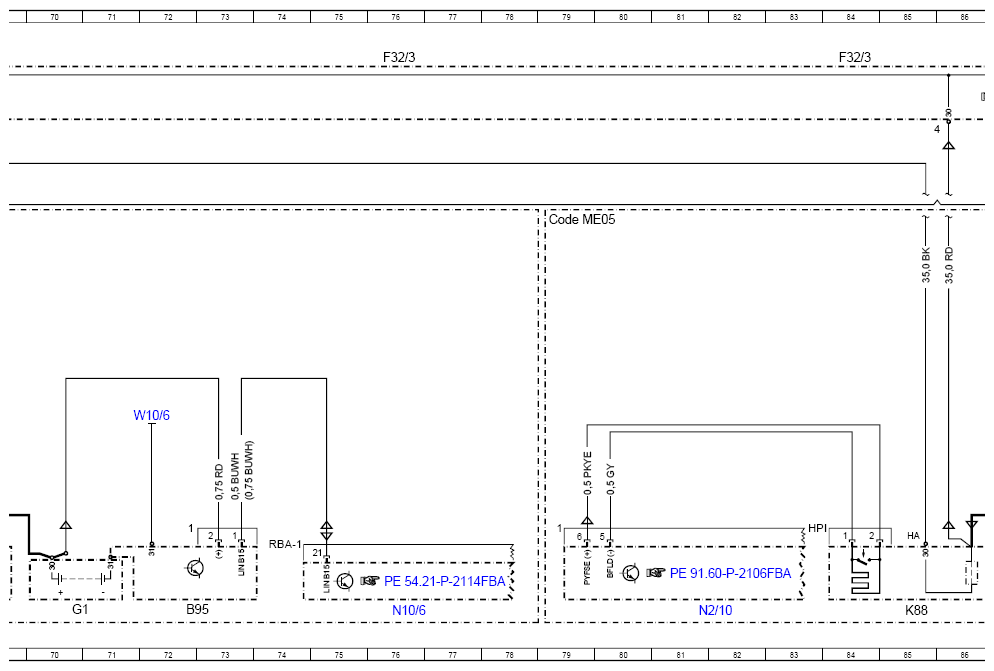

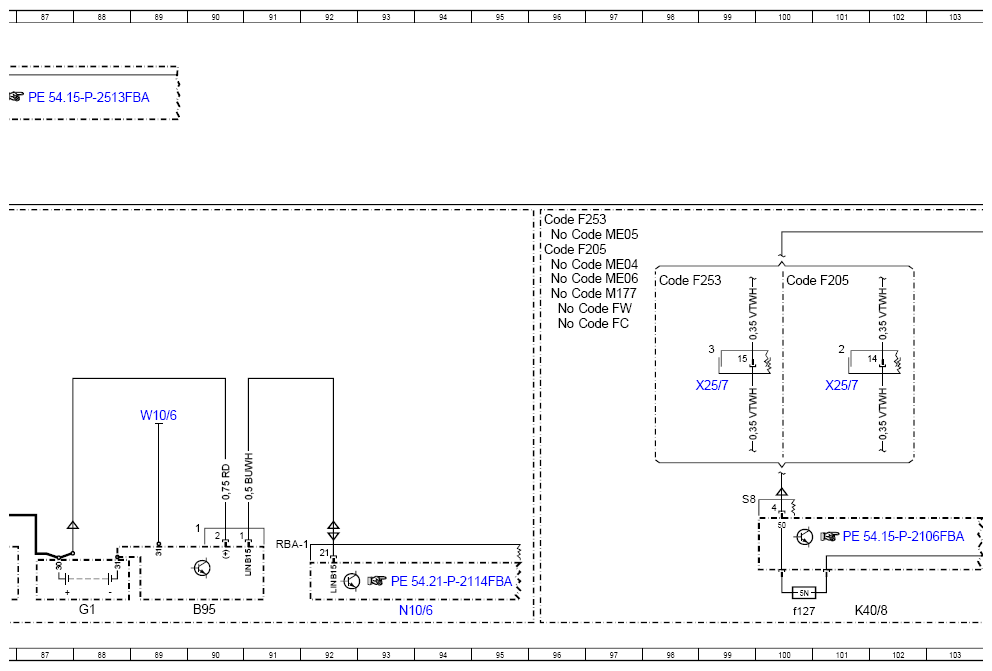

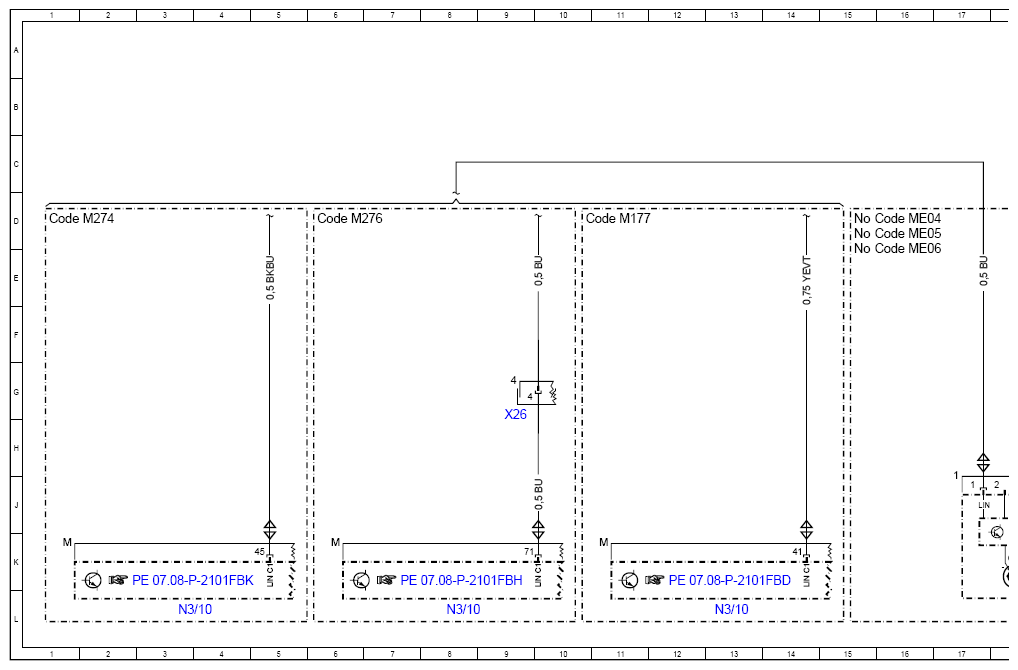

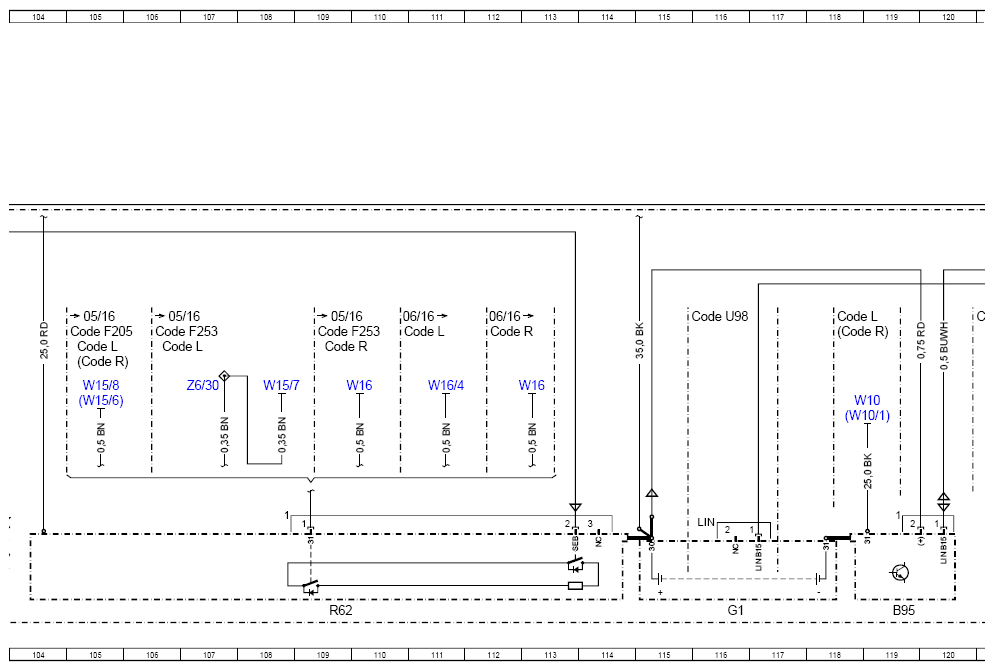

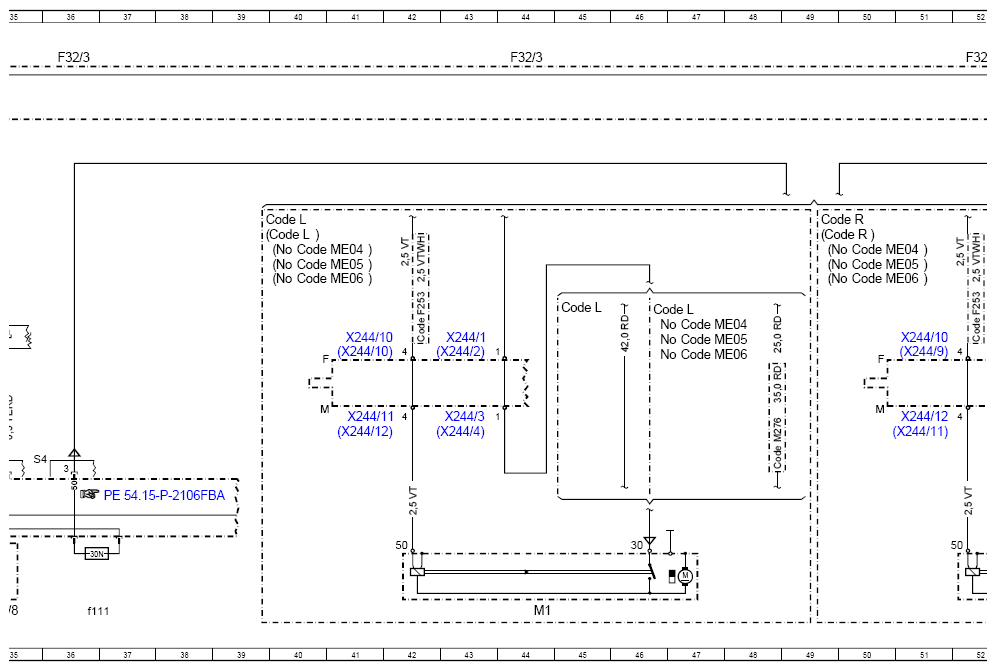

Wiring Diagram Of Starter, Alternator, Battery - PE15.00-P-2101-97FBB
Engine 177, 274, 276 in model 205
up to model year 2019
Engine 177, 274, 276 in model 253 (except 253.99)
up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 129L |
| B95 | Battery sensor | 72L |
| B95 | Battery sensor | 90L |
| B95 | Battery sensor | 119L |
| Code F205 | MODEL SERIES 205 | 59E |
| Code F205 | MODEL SERIES 205 | 105F |
| Code F205 | MODEL SERIES 205 | 100E |
| Code F205 | MODEL SERIES 205 | 96E |
| Code F253 | MODEL SERIES 253 | 42F |
| Code F253 | MODEL SERIES 253 | 98E |
| Code F253 | MODEL SERIES 253 | 96D |
| Code F253 | MODEL SERIES 253 | 106F |
| Code F253 | MODEL SERIES 253 | 109F |
| Code FC | COUPE | 59E |
| Code FC | COUPE | 96F |
| Code FW | SEDAN | 59E |
| Code FW | SEDAN | 96F |
| Code L | LEFT-HAND DRIVE | 18E |
| Code L | LEFT-HAND DRIVE | 45F |
| Code L | LEFT-HAND DRIVE | 39D |
| Code L | LEFT-HAND DRIVE | 39D |
| Code L | LEFT-HAND DRIVE | 46F |
| Code L | LEFT-HAND DRIVE | 56F |
| Code L | LEFT-HAND DRIVE | 105F |
| Code L | LEFT-HAND DRIVE | 106F |
| Code L | LEFT-HAND DRIVE | 110F |
| Code L | LEFT-HAND DRIVE | 118F |
| Code M177 | SPARK-IGNITION Engine M177 | 10D |
| Code M177 | SPARK-IGNITION Engine M177 | 59E |
| Code M177 | SPARK-IGNITION Engine M177 | 96E |
| Code M274 | SPARK-IGNITION Engine M274 | 1D |
| Code M274 | SPARK-IGNITION Engine M274 | 23D |
| Code M276 | SPARK-IGNITION Engine M276 | 48H |
| Code M276 | SPARK-IGNITION Engine M276 | 58H |
| Code M276 | SPARK-IGNITION Engine M276 | 6D |
| Code M276 | SPARK-IGNITION Engine M276 | 28D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 15D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 40E |
| Code ME04 | Hybrid drive 20 KW VARIANT | 47F |
| Code ME04 | Hybrid drive 20 KW VARIANT | 50E |
| Code ME04 | Hybrid drive 20 KW VARIANT | 56F |
| Code ME04 | Hybrid drive 20 KW VARIANT | 59D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 96E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 47F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 56F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 15D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 40E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 50E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 79D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 96D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 47F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 56F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 15E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 40E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 59D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 50E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 96E |
| Code R | RIGHT-HAND DRIVE | 18E |
| Code R | RIGHT-HAND DRIVE | 49D |
| Code R | RIGHT-HAND DRIVE | 54F |
| Code R | RIGHT-HAND DRIVE | 49D |
| Code R | RIGHT-HAND DRIVE | 105G |
| Code R | RIGHT-HAND DRIVE | 109F |
| Code R | RIGHT-HAND DRIVE | 112F |
| Code R | RIGHT-HAND DRIVE | 118F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 115F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 120F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 124F |
| F32/3 | Engine compartment prefuse box | 21A |
| F32/3 | Engine compartment prefuse box | 28A |
| F32/3 | Engine compartment prefuse box | 36A |
| F32/3 | Engine compartment prefuse box | 44A |
| F32/3 | Engine compartment prefuse box | 52A |
| F32/3 | Engine compartment prefuse box | 60A |
| F32/3 | Engine compartment prefuse box | 68A |
| F32/3 | Engine compartment prefuse box | 76A |
| F32/3 | Engine compartment prefuse box | 84A |
| G1 | On-board electrical system battery | 70L |
| G1 | On-board electrical system battery | 88L |
| G1 | On-board electrical system battery | 116L |
| G2 | Alternator | 20L |
| K40/8 | Engine fuse and relay module | 35L |
| K40/8 | Engine fuse and relay module | 101L |
| K40/8f111 | Fuse 111 | 36L |
| K40/8f127 | Fuse 127 | 100L |
| K40/8kH | Starter circuit 50 relay | 34L |
| K88 | Pyrotechnical separator | 68L |
| K88 | Pyrotechnical separator | 85L |
| M1 | Starter | 44L |
| M1 | Starter | 54L |
| N10/6 | Front SAM control unit | 76L |
| N10/6 | Front SAM control unit | 93L |
| N10/6 | Front SAM control unit | 125L |
| N2/10 | Supplemental restraint system control unit | 64L |
| N2/10 | Supplemental restraint system control unit | 81L |
| N3/10 | ME-SFI [ME] control unit | 3L |
| N3/10 | ME-SFI [ME] control unit | 8L |
| N3/10 | ME-SFI [ME] control unit | 13L |
| N3/10 | ME-SFI [ME] control unit | 25L |
| N3/10 | ME-SFI [ME] control unit | 30L |
| R62 | Voltage dip limiter | 109L |
| U1018 | Valid for gasoline Engine 276 | 21H |
| W10 | Right on-board electrical system battery ground point | 118G |
| W10/1 | Left on-board electrical system battery ground point | 118G |
| W10/6 | Rear on-board electrical system battery ground point | 72G |
| W10/6 | Rear on-board electrical system battery ground point | 89G |
| W15/6 | Left front footwell ground point (CAN) | 105G |
| W15/7 | Right front footwell ground point | 108G |
| W15/8 | Right front footwell ground point (CAN) | 105G |
| W16 | Major assembly compartment ground point | 110G |
| W16 | Major assembly compartment ground point | 113G |
| W16/4 | Right major assembly compartment ground point | 111G |
| X244/1 | Firewall through-hole plating electrical connector | 43F |
| X244/1 | Firewall through-hole plating electrical connector | 53F |
| X244/1 | Firewall through-hole plating electrical connector | 53F |
| X244/10 | Right vehicle-end busbar stud 4 | 41F |
| X244/10 | Right vehicle-end busbar stud 4 | 51F |
| X244/10 | Right vehicle-end busbar stud 4 | 41F |
| X244/11 | Left Engine-end busbar stud 4 | 41H |
| X244/11 | Left Engine-end busbar stud 4 | 51H |
| X244/12 | Right Engine-end busbar stud 4 | 41H |
| X244/12 | Right Engine-end busbar stud 4 | 51H |
| X244/2 | Right vehicle-end busbar stud 1 | 43F |
| X244/3 | Left Engine-end busbar stud 1 | 43H |
| X244/3 | Left Engine-end busbar stud 1 | 53H |
| X244/4 | Right Engine-end busbar stud 1 | 43H |
| X244/4 | Right Engine-end busbar stud 1 | 53H |
| X244/5 | Left vehicle-end busbar stud 2 | 19G |
| X244/6 | Right vehicle-end busbar stud 2 | 20F |
| X244/7 | Left Engine-end busbar stud 2 | 19H |
| X244/8 | Right Engine-end busbar stud 2 | 20H |
| X244/9 | Left vehicle-end busbar stud 4 | 51F |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 33F |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 101G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 99G |
| X26 | Interior and Engine wiring harness electrical connector | 9G |
| X4/4 | Terminal block (circuit 30) | 61L |
| Z50 | Tml. 30 connector sleeve | 68G |
| Z54/16 | Connector sleeve in battery sensor wiring harness | 123G |
| Z6/30 | Circuit 31 connector sleeve | 107G |
