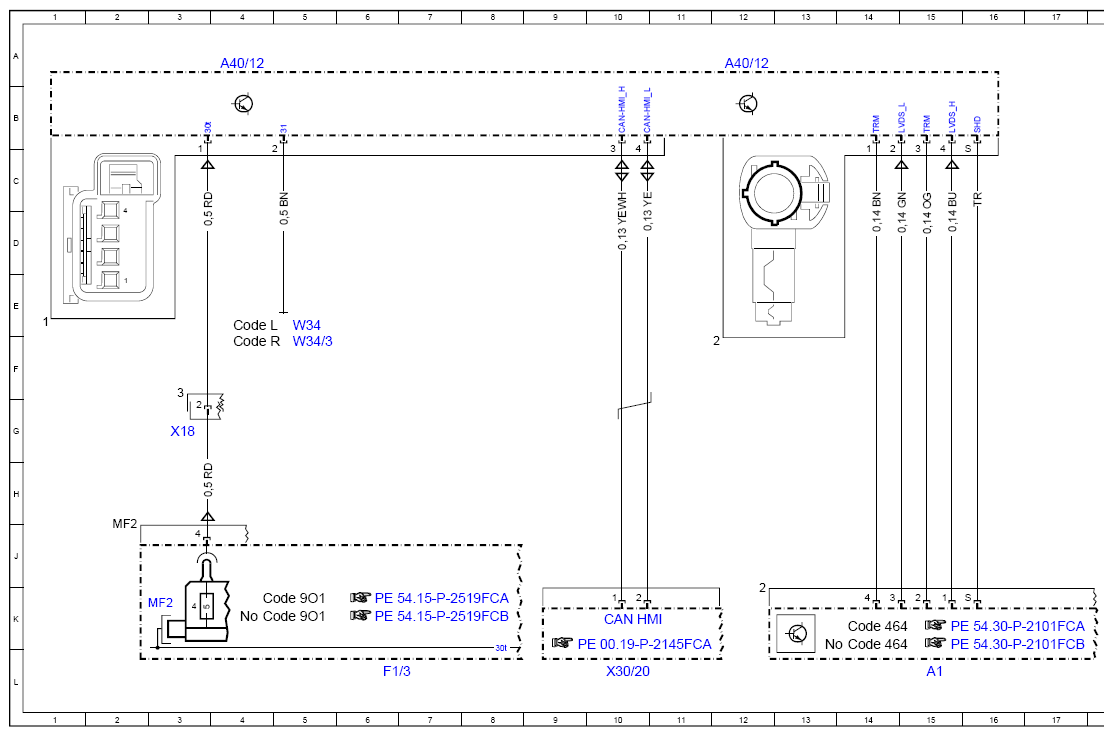

Wiring Diagram For Head-Up Display - PE54.30-P-2106-97FCA
Model 253 (except 253.99)
as of model year 2020
with code 463 (Head-up display)
Model 253.99
as of model year 2019
with code 463 (Head-up display)
with code 9O1 (Fuel cell pre-installation)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A1 | Instrument cluster | 15L |

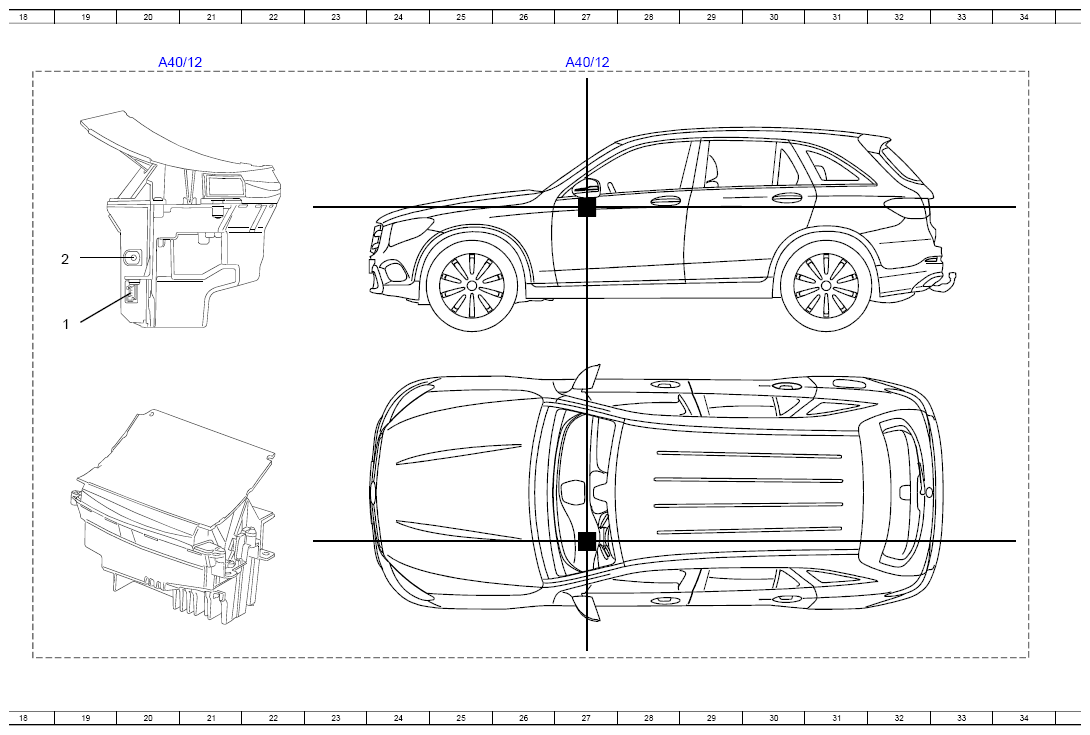

| A40/12 | Head-up display | 20A |
| A40/12 | Head-up display | 4A |
| A40/12 | Head-up display | 12A |
| A40/12 | Head-up display | 27A |
| CAN HMI | User interface CAN | 10K |
| Code 464 | Digital instrument cluster full display | 14K |
| Code 464 | Digital instrument cluster full display | 14K |
| Code 9O1 | Fuel cell retrofitting | 4K |
| Code 9O1 | Fuel cell retrofitting | 4K |
| Code L | LEFT-HAND DRIVE | 4E |
| Code R | RIGHT-HAND DRIVE | 4F |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3MF2 | Multiple fuse 2 | 3K |
| W34 | Left footwell ground point | 5E |
| W34/3 | Right footwell ground point | 5F |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 3G |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 10L |
