Wiring Diagram Of HERMES Control Unit - PE82.85-P-2107-97FCB
Model 253 (except 253.99) as of model year 2020
with code 362 (HERMES communications module LTE)
Control unit N112/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |

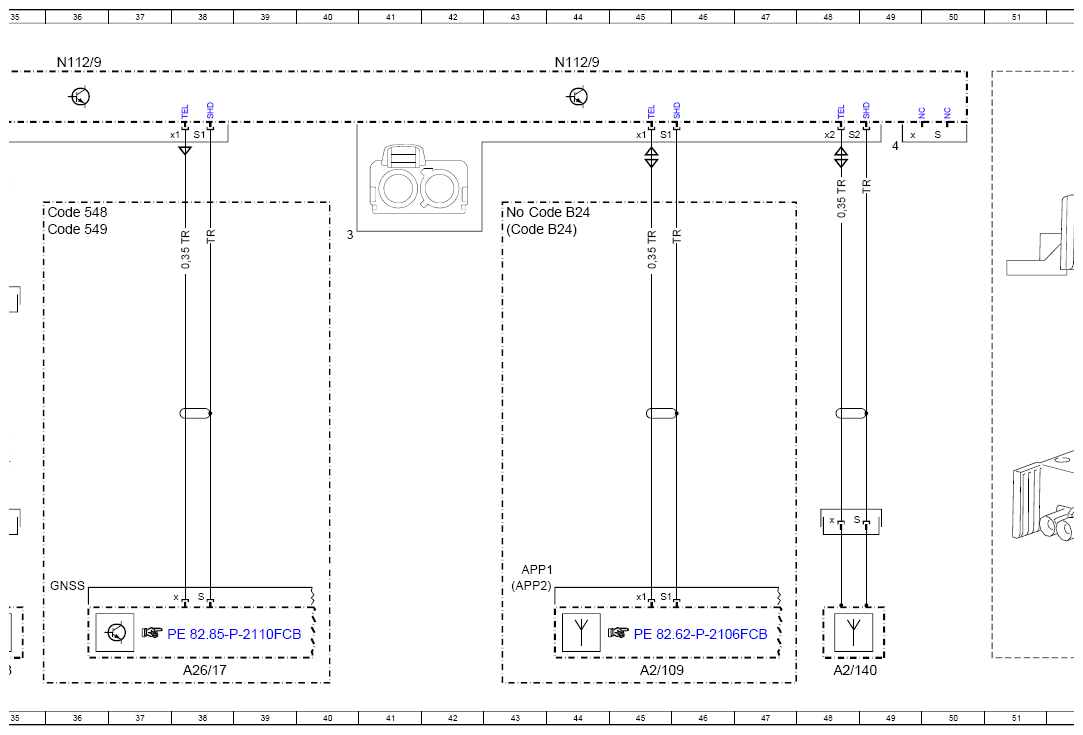

| A2/109 | Telephone antenna splitter | 45L |
| A2/140 | Emergency call system antenna 1 | 48L |
| A2/23 | GPS antenna | 35L |
| A26/17 | Head unit | 27L |
| A26/17 | Head unit | 38L |

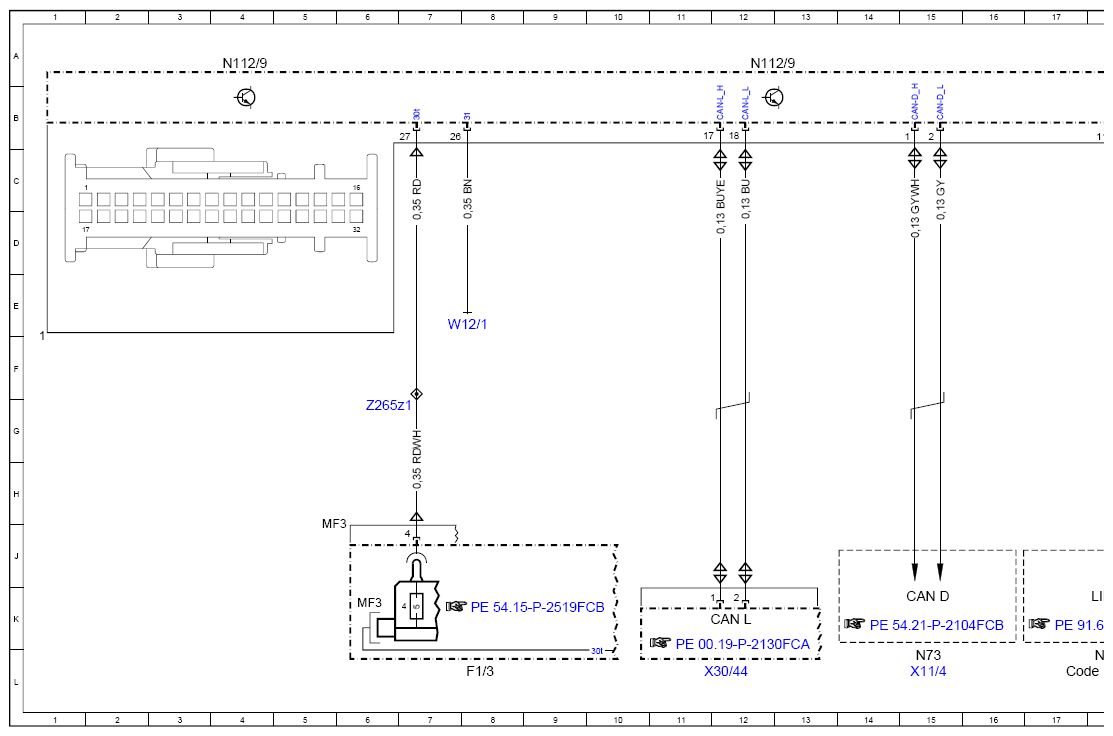

| CAN D | Diagnostic CAN | 15K |
| CAN L | Hybrid CAN | 12K |
| Code 548 | Connect 20 MID (NTG6) | 36D |
| Code 549 | Connect 20 HIGH (NTG6) | 36D |
| Code 810 | Sound system | 24D |
| Code 810 | Sound system | 20D |
| Code B24 | Radio remote control for stationary heater | 43D |
| Code B24 | Radio remote control for stationary heater | 43D |
| Code L | LEFT-HAND DRIVE | 33E |
| Code R | RIGHT-HAND DRIVE | 33F |
| Code U10 | Front passenger seat with weight detection | 17L |
| F1/3 | Passenger-side A-pillar fuse box | 8L |
| F1/3MF3 | Multiple fuse 3 | 6K |

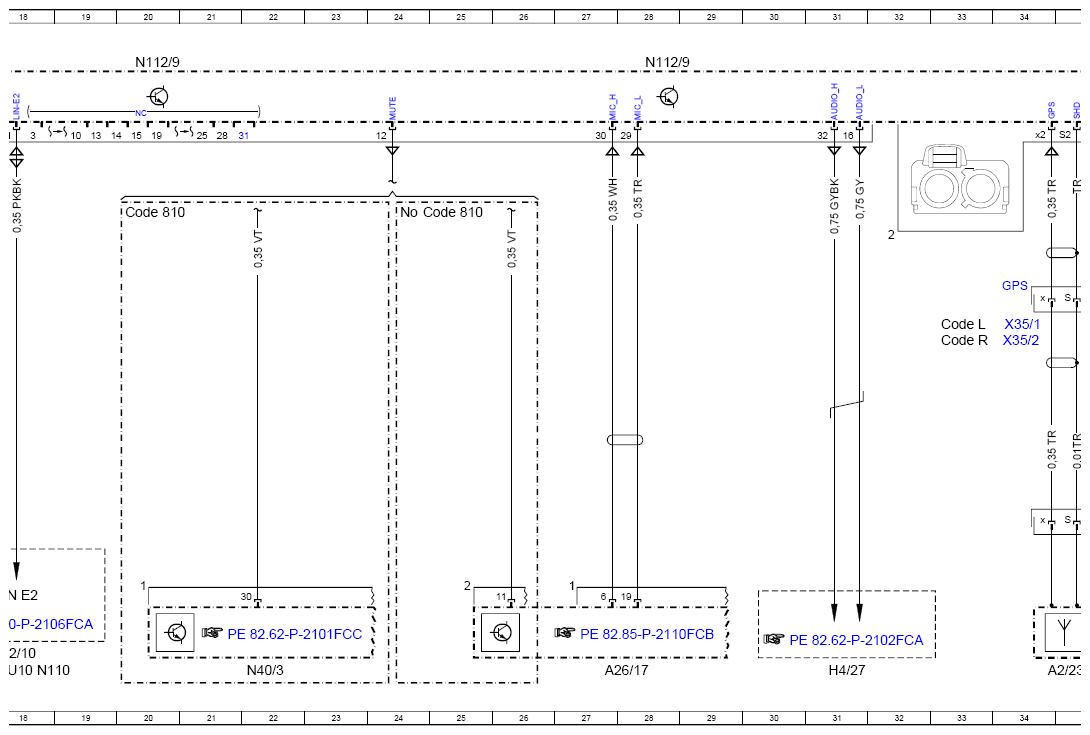

| H4/27 | Center instrument panel speaker | 31L |
| LIN E2 | Seat occupied recognition LIN | 18K |
| N110 | Weight Sensing System (WSS) control unit | 18L |

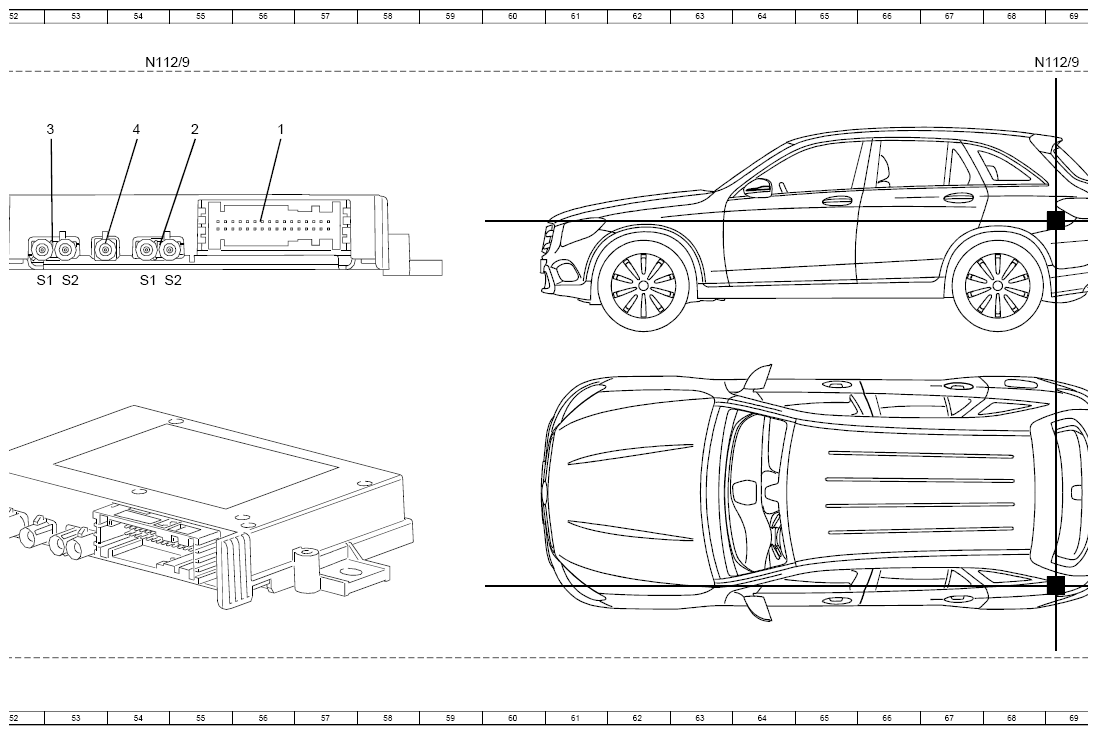

| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 36A |
| N112/9 | HERMES control unit | 44A |
| N112/9 | HERMES control unit | 54A |
| N112/9 | HERMES control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 18L |
| N40/3 | Sound system amplifier control unit | 22L |
| N73 | Electronic ignition switch control unit | 15L |
| W12/1 | Right center console ground point | 7E |
| X11/4 | Diagnostic connector | 15L |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 12L |
| X35/1 | Driver door electrical connector | 34E |
| X35/2 | Front passenger door electrical connector | 34F |
| Z265z1 | Terminal 30t connector sleeve | 6G |
