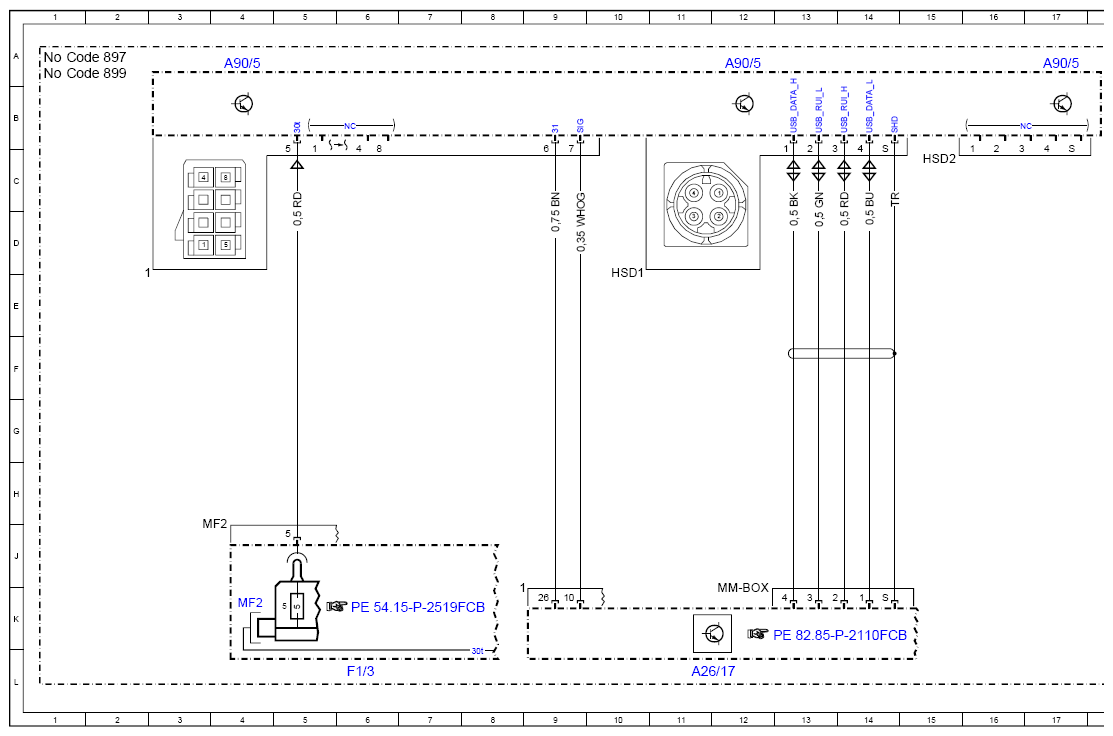

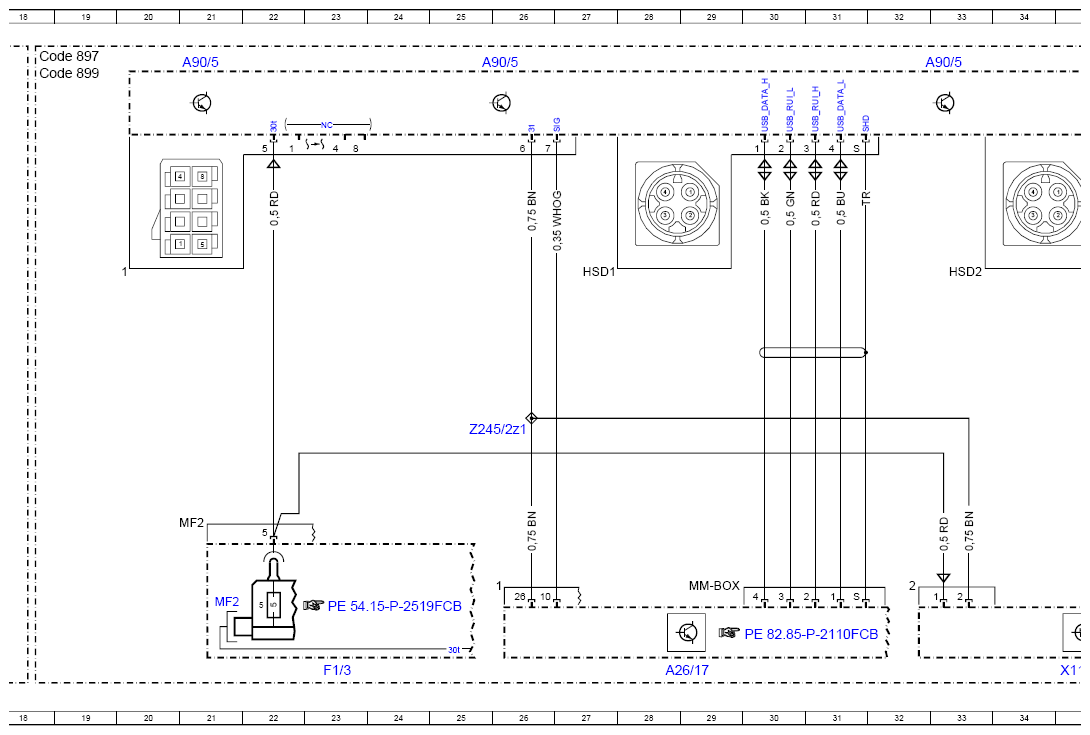

Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97FCB
Model 253 (except 253.99) as of model year 2020
with code 518 (Media interface)
A90/5
| Code: | Designation: | Position: |
|---|---|---|

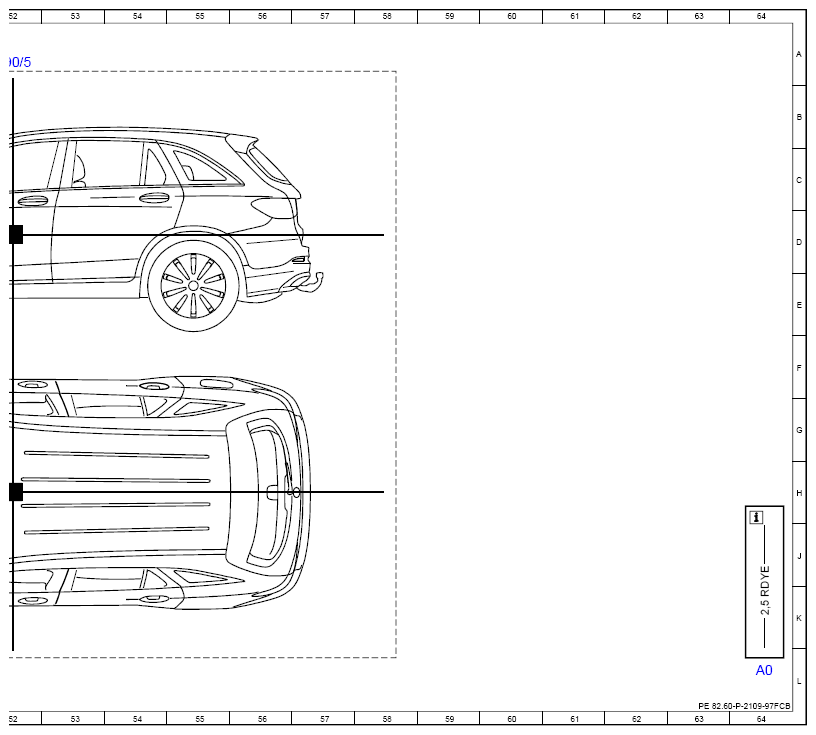

| A0 | Use of wiring diagrams | 64L |
| A26/17 | Head unit | 11L |
| A26/17 | Head unit | 28L |

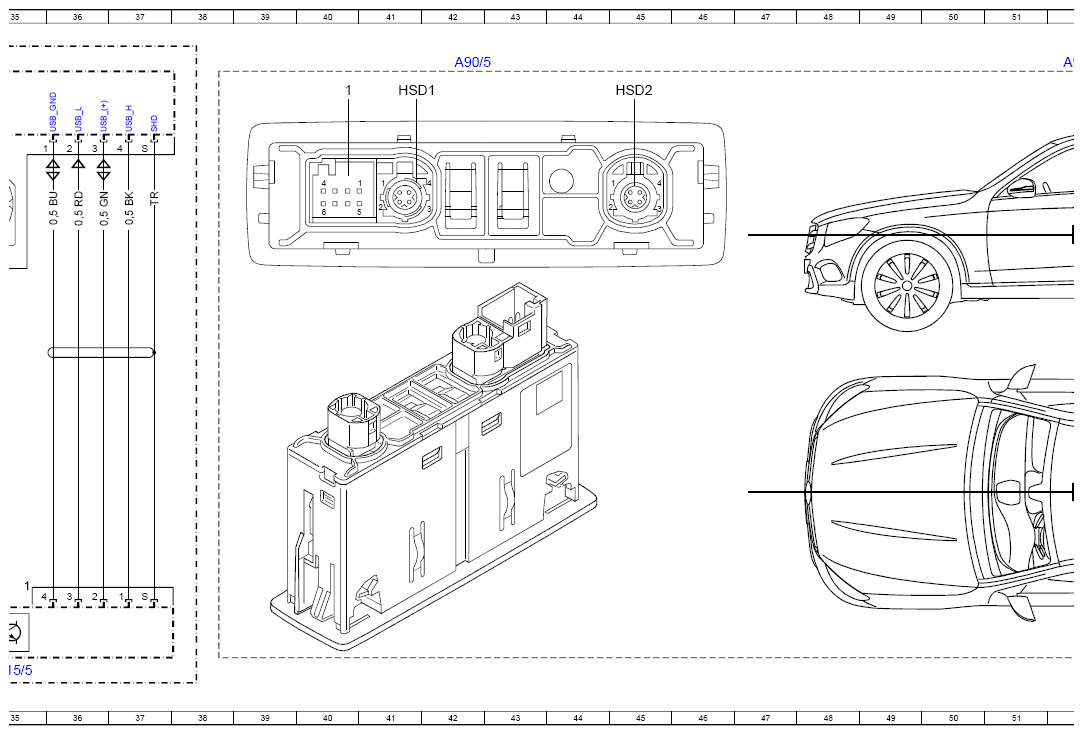

| A90/5 | Multimedia connection unit | 33A |
| A90/5 | Multimedia connection unit | 12A |
| A90/5 | Multimedia connection unit | 4A |
| A90/5 | Multimedia connection unit | 17A |
| A90/5 | Multimedia connection unit | 21A |
| A90/5 | Multimedia connection unit | 25A |
| A90/5 | Multimedia connection unit | 42A |
| A90/5 | Multimedia connection unit | 52A |
| Code 897 | Wireless mobile phone charging | 1A |
| Code 897 | Wireless mobile phone charging | 18A |
| Code 899 | Wireless phone charging at front and antenna | 1A |
| Code 899 | Wireless phone charging at front and antenna | 18A |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3 | Passenger-side A-pillar fuse box | 23L |
| F1/3MF2 | Multiple fuse 2 | 4K |
| F1/3MF2 | Multiple fuse 2 | 21K |
| X115/5 | Front center console USB connector | 35L |
| Z245/2z1 | Universal serial bus connector sleeve, ground connection | 26G |
