Wiring Diagram For Telematics Services Communications Module Control Unit - PE82.85-P-2105-97FBA

Model 205 up to model year 2019

with code B54 (Live Traffic Information)

Control unit N112/1

Model 253 (except 253.99) up to model year 2020

with code B54 (Live Traffic Information)

Control unit N112/1

Code: Designation: Position:
A0 Use of wiring diagrams 72L
A2/125 Communications module/stationary heater antenna splitter 24L
A2/23 GPS antenna 59L
A2/52 Emergency call system antenna 24L
A2/53 Mobile phone and stationary heater radio remote control antenna splitter 63L
A26/17 Head unit 16L
A26/17 Head unit 45L
A26/17 Head unit 50L
A90/5 Multimedia connection unit 20L
CAN L Hybrid CAN 11K
Code 344 Antenna preinstallation for taxi 60D
Code 348 Emergency call/assistance system 26D
Code 350 Ecall Europe emergency call system 33D
Code 350 Ecall Europe emergency call system 43D
Code 520 Audio 20 USB 48E
Code 520 Audio 20 USB 58D
Code 522 Audio 20 radio 18D
Code 522 Audio 20 radio 48E
Code 531 C0MAND APS 14D
Code 531 C0MAND APS 48D
Code 810 Sound system 38D
Code 810 Sound system 53D
Code B57 COM MODULE battery status 9E
Code B57 COM MODULE battery status 22D
Code L LEFT-HAND DRIVE 6D
Code L LEFT-HAND DRIVE 38F
Code L LEFT-HAND DRIVE 58F
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) 9D
Code R RIGHT-HAND DRIVE 6E
Code R RIGHT-HAND DRIVE 38F
Code R RIGHT-HAND DRIVE 58F
F1/3 Passenger-side A-pillar fuse box 3L
F1/3f309 Fuse 309 1K
H4/27 Center instrument panel speaker 35L
N112/1 Telematics services communication module 4A
N112/1 Telematics services communication module 12A
N112/1 Telematics services communication module 20A
N112/1 Telematics services communication module 28A
N112/1 Telematics services communication module 36A
N112/1 Telematics services communication module 44A
N112/1 Telematics services communication module 53A
N112/1 Telematics services communication module 60A
N123/4 Emergency call system control unit 29L
N40/3 Sound system amplifier control unit 40L
N40/3 Sound system amplifier control unit 55L
W6 Left wheel arch trunk ground point 3G
X11/4 Diagnostic connector 7L
X18 Cockpit wiring harness and frame floor assembly electrical connector 6G
X18 Cockpit wiring harness and frame floor assembly electrical connector 39H
X18 Cockpit wiring harness and frame floor assembly electrical connector 49H
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 6G
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 28H
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 34G
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 39H
X30/44 Hybrid CAN (CAN L) potential distributor electrical connector 12L
X35/1 Driver door electrical connector 58H
X35/2 Front passenger door electrical connector 58H
Z35/12z1 Diagnostic CAN (CAN D) low connector sleeve 8J
Z35/13z1 Diagnostic CAN (CAN D) high connector sleeve 6J

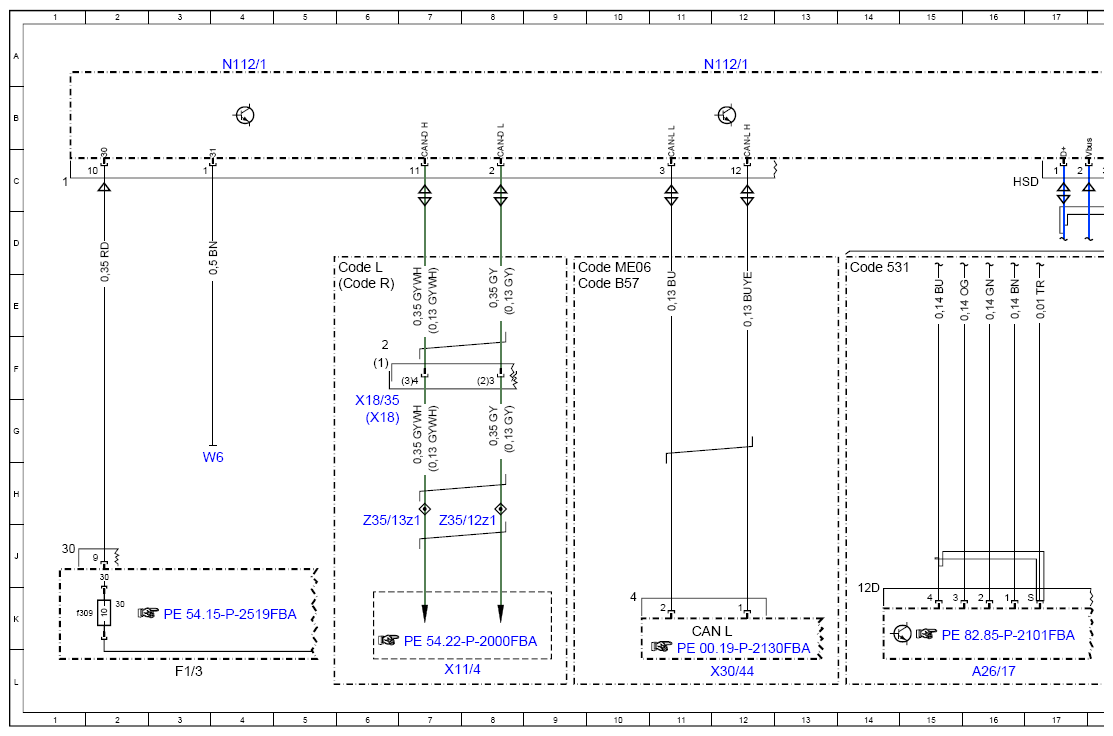

G14188656Courtesy of MERCEDES-BENZ USA

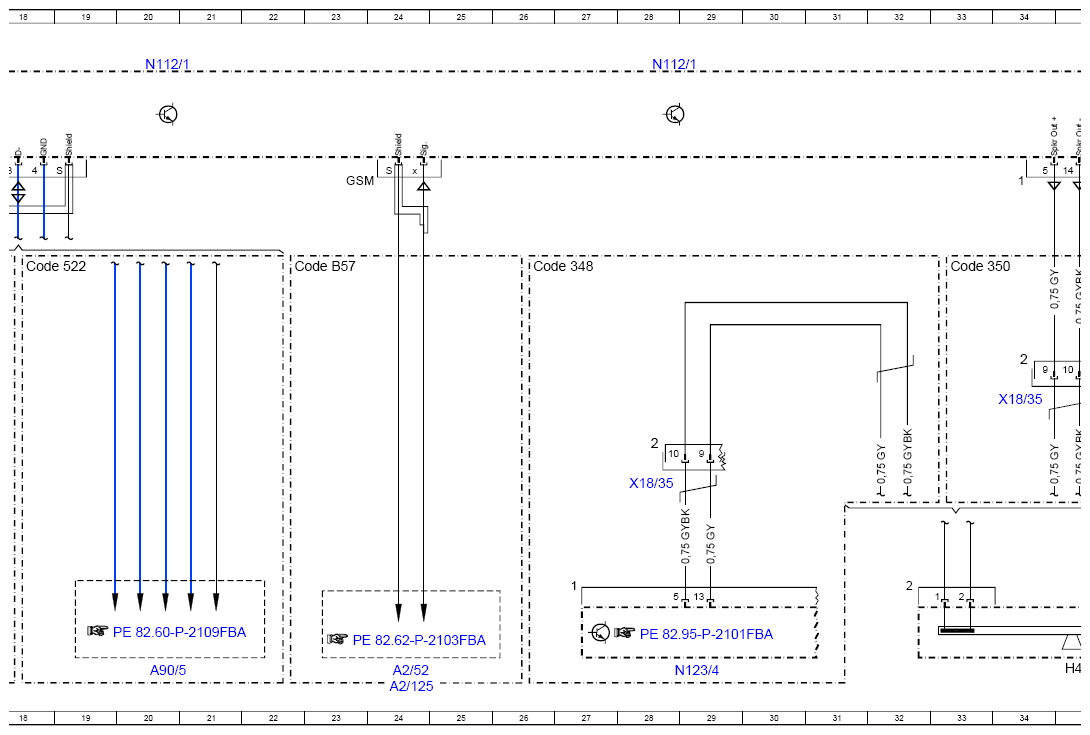

G14188657Courtesy of MERCEDES-BENZ USA

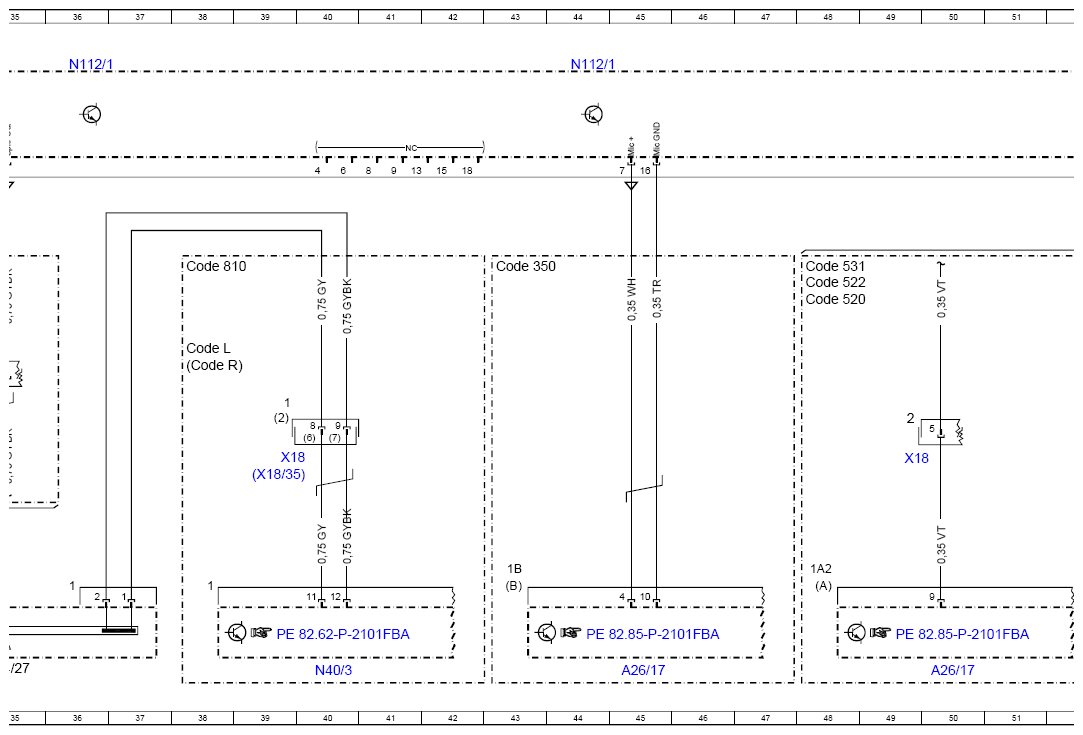

G14188658Courtesy of MERCEDES-BENZ USA

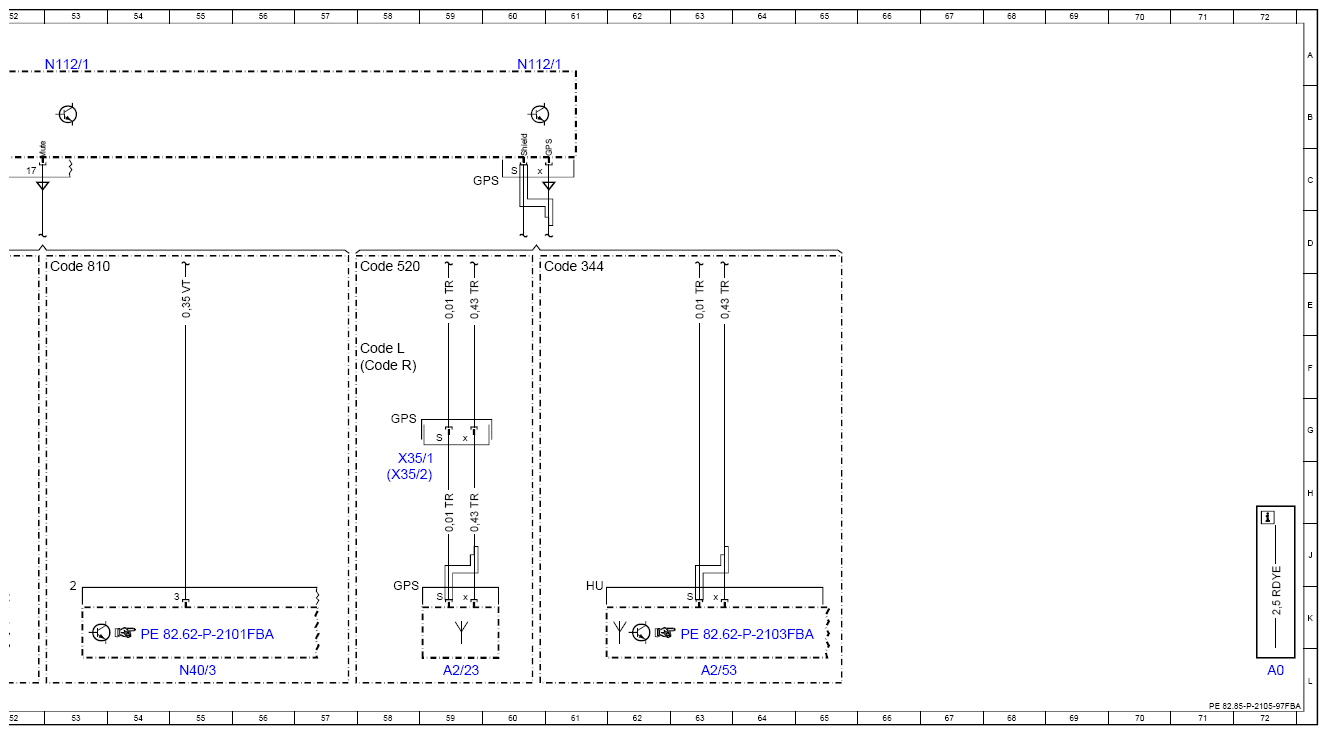

G14188659Courtesy of MERCEDES-BENZ USA
