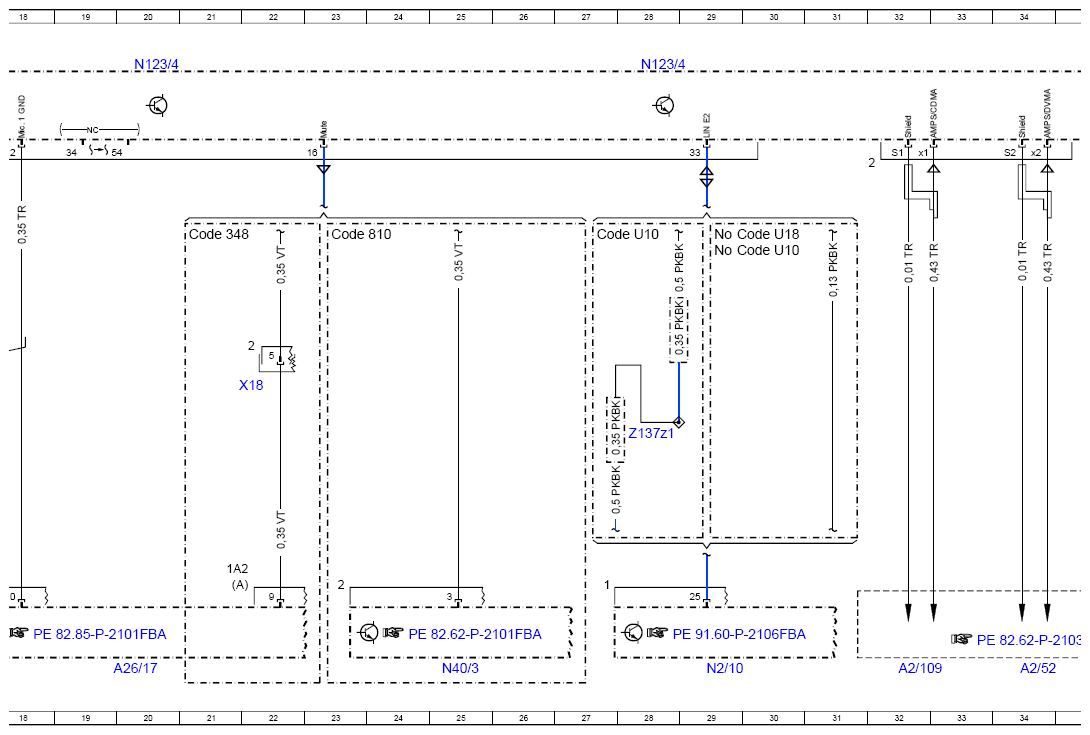

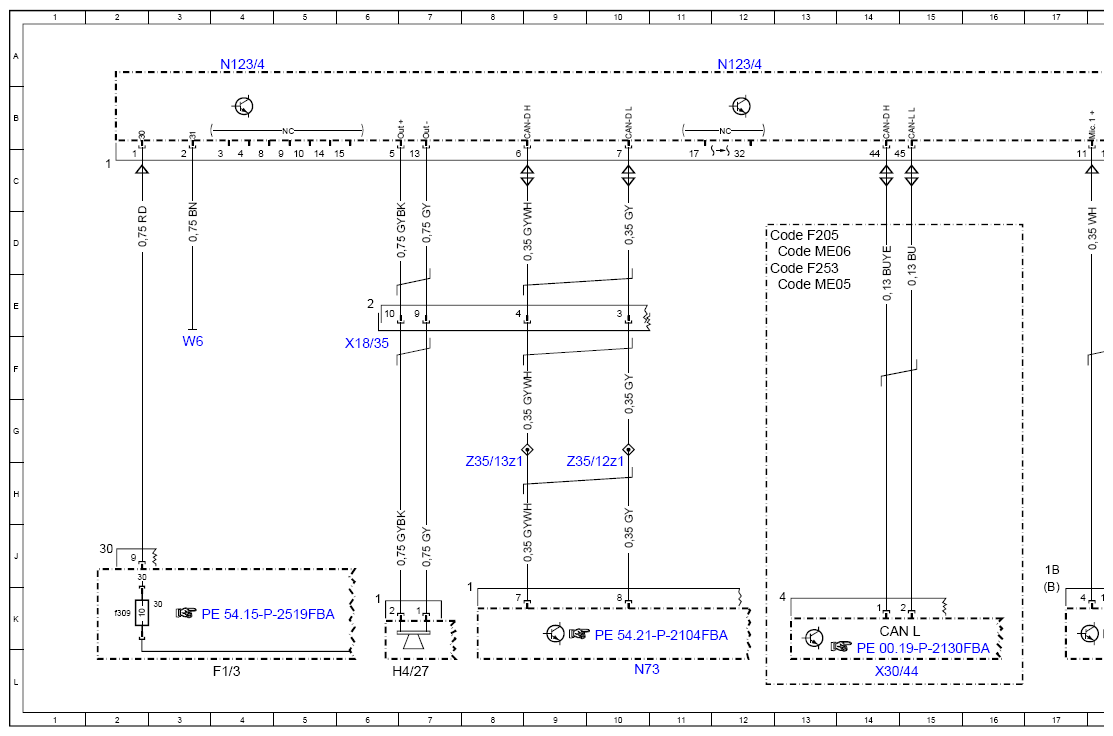

Wiring Diagram For Emergency Call System Control Unit - PE82.95-P-2101-97FBA
Model 205 up to model year 2019
with code 348 (Emergency call/assistant system)
Control unit N123/4
Model 253 (except 253.99) up to model year 2020
with code 348 (Emergency call/assistant system)
Control unit N123/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A2/109 | Telephone antenna splitter | 32L |
| A2/5 | Global positioning system antenna splitter | 36L |
| A2/52 | Emergency call system antenna | 34L |
| A26/17 | Head unit | 20L |
| CAN L | Hybrid CAN | 14K |
| Code 348 | Emergency call/assistance system | 21D |
| Code 810 | Sound system | 23D |
| Code F205 | MODEL SERIES 205 | 12D |
| Code F253 | MODEL SERIES 253 | 12D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 13E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 13D |
| Code U10 | SBE - Seat occupancy recognition | 29D |
| Code U10 | SBE - Seat occupancy recognition | 27D |
| Code U18 | Automatic child seat recognition ACSR | 29D |
| F1/3 | Passenger-side A-pillar fuse box | 4L |
| F1/3f309 | Fuse 309 | 2K |
| H4/27 | Center instrument panel speaker | 7L |
| N123/4 | Emergency call system control unit | 20A |
| N123/4 | Emergency call system control unit | 4A |
| N123/4 | Emergency call system control unit | 12A |
| N123/4 | Emergency call system control unit | 28A |
| N123/4 | Emergency call system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 29L |
| N40/3 | Sound system amplifier control unit | 25L |
| N73 | Electronic ignition switch control unit | 10L |
| W6 | Left wheel arch trunk ground point | 3F |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 22F |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 6F |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 14L |
| Z137z1 | Left door LIN connector sleeve | 28G |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 10H |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 8H |
