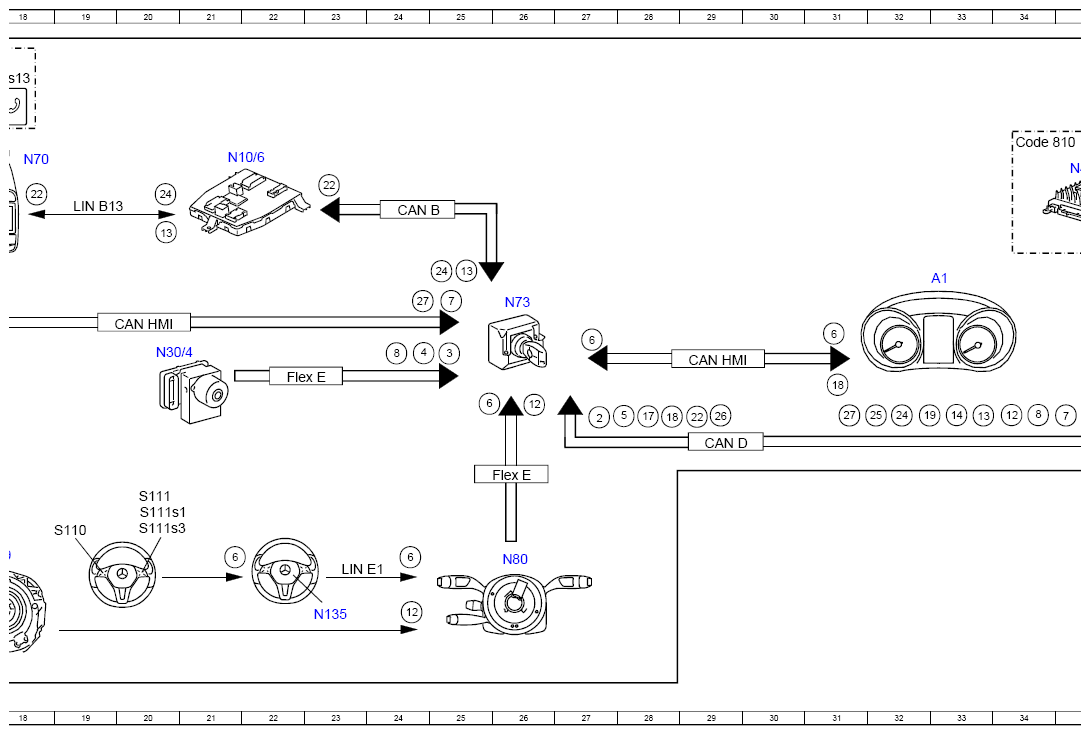

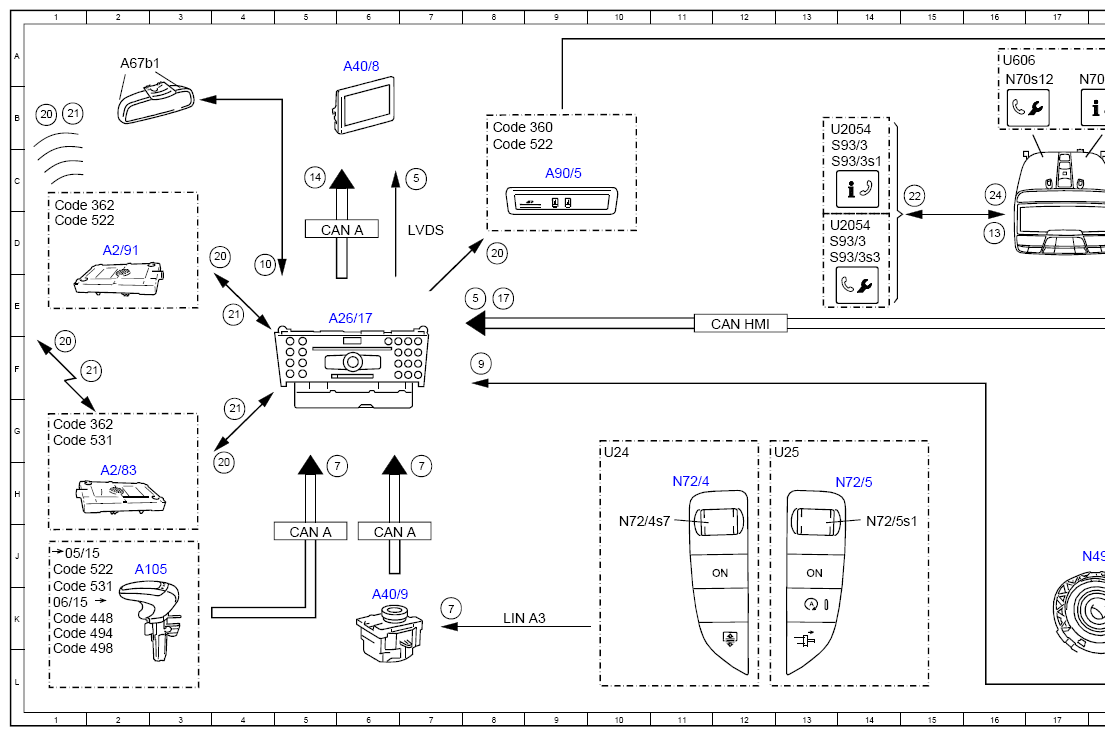

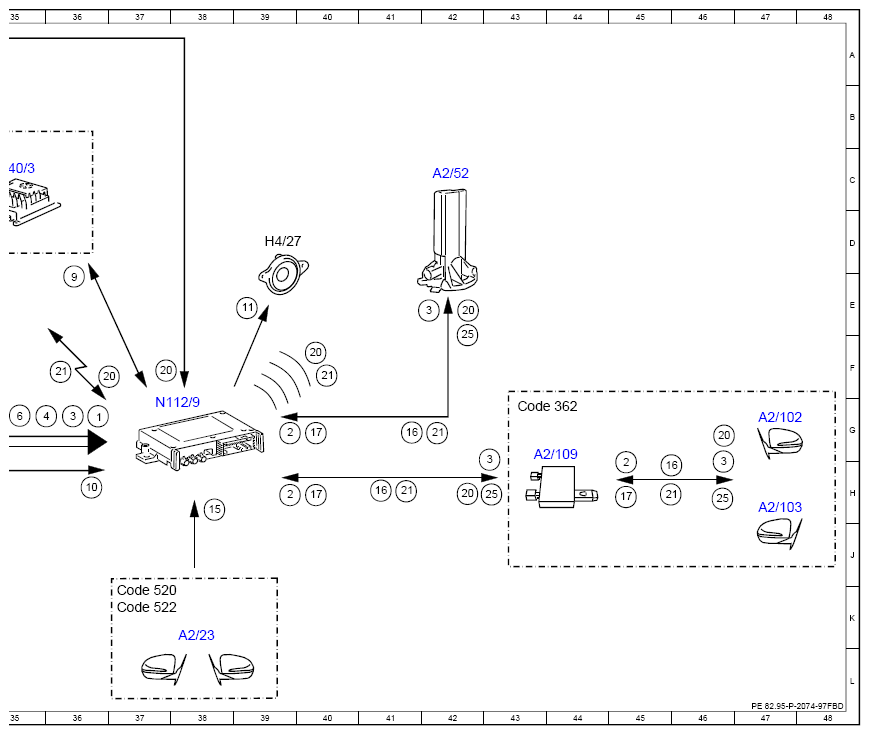

Electrical Function Schematic For Telematics Services, Function - PE82.95-P-2074-97FBD
Model 205
as of model year 2017 up to model year 2019
with code 360 (HERMES UMTS)
Model 205
as of model year 2017 up to model year 2019
with code 362 (HERMES communications module LTE)
Model 253 (except 253.99)
as of model year 2017 up to model year 2019
with code 360 (HERMES UMTS)
Model 253 (except 253.99)
as of model year 2017 up to model year 2020
with code 362 (HERMES communications module LTE)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 36G |
| 10 | Voice input, signal | 4D |
| 10 | Voice input, signal | 36H |
| 11 | Voice output, signal | 39E |
| 12 | Steering wheel angle sensor, signal | 24K |
| 12 | Steering wheel angle sensor, signal | 26G |
| 12 | Steering wheel angle sensor, signal | 34G |
| 13 | Breakdown assistance, signal | 20D |
| 13 | Breakdown assistance, signal | 16D |
| 13 | Breakdown assistance, signal | 25E |
| 13 | Breakdown assistance, signal | 33G |
| 14 | Audio/COMAND® display, actuation | 33G |
| 14 | Audio/COMAND® display, actuation | 5C |
| 15 | GPS, signal | 38H |
| 16 | Telephone, signal | 41G |
| 16 | Telephone, signal | 45H |
| 16 | Telephone, signal | 41H |
| 17 | Data from service center, signal | 40G |
| 17 | Data from service center, signal | 40H |
| 17 | Data from service center, signal | 8E |
| 17 | Data from service center, signal | 28G |
| 17 | Data from service center, signal | 45H |
| 18 | Instrument cluster, message | 28G |
| 18 | Instrument cluster, message | 31F |
| 19 | Central locking, status | 32G |
| 2 | Vehicle data, request | 39G |
| 2 | Vehicle data, request | 39H |
| 2 | Vehicle data, request | 27G |
| 2 | Vehicle data, request | 45H |
| 20 | Position data, signal | 1B |
| 20 | Position data, signal | 1F |
| 20 | Position data, signal | 4D |
| 20 | Position data, signal | 4H |
| 20 | Position data, signal | 8D |
| 20 | Position data, signal | 36F |
| 20 | Position data, signal | 38F |
| 20 | Position data, signal | 40F |
| 20 | Position data, signal | 42E |
| 20 | Position data, signal | 42H |
| 21 | Internet, signal | 42G |
| 21 | Internet, signal | 45H |
| 21 | Internet, signal | 2F |
| 21 | Internet, signal | 1B |
| 21 | Internet, signal | 4E |
| 21 | Internet, signal | 4G |
| 21 | Internet, signal | 36F |
| 21 | Internet, signal | 40F |
| 21 | Internet, signal | 41H |
| 22 | Status indication, signal | 23C |
| 22 | Status indication, signal | 18C |
| 22 | Status indication, signal | 15C |
| 22 | Status indication, signal | 29G |
| 24 | MB-Info, signal | 25E |
| 24 | MB-Info, signal | 20C |
| 24 | MB-Info, signal | 16C |
| 24 | MB-Info, signal | 32G |
| 25 | ATA [EDW] alarm, signal | 43H |
| 25 | ATA [EDW] alarm, signal | 42F |
| 25 | ATA [EDW] alarm, signal | 32G |
| 26 | Open/close central locking, request | 29G |
| 27 | Connection set-up, request | 24E |
| 27 | Connection set-up, request | 31G |
| 3 | Vehicle data, signal | 42E |
| 3 | Vehicle data, signal | 36G |
| 3 | Vehicle data, signal | 25F |
| 3 | Vehicle data, signal | 43H |
| 3 | Vehicle data, signal | 46H |
| 4 | Yaw rate, signal | 24F |
| 4 | Yaw rate, signal | 36G |
| 5 | Audio/COMAND® display, message | 7C |
| 5 | Audio/COMAND® display, message | 8E |
| 5 | Audio/COMAND® display, message | 28G |
| 6 | Multifunction steering wheel button group, signal | 21J |
| 6 | Multifunction steering wheel button group, signal | 24J |
| 6 | Multifunction steering wheel button group, signal | 25G |
| 6 | Multifunction steering wheel button group, signal | 35G |
| 6 | Multifunction steering wheel button group, signal | 31F |
| 6 | Multifunction steering wheel button group, signal | 27F |
| 7 | Operation, signal | 7H |
| 7 | Operation, signal | 5H |
| 7 | Operation, signal | 7K |
| 7 | Operation, signal | 35G |
| 7 | Operation, signal | 25E |
| 8 | Wheel speed, signal | 24F |
| 8 | Wheel speed, signal | 34G |
| 9 | Mute function, signal | 8F |
| 9 | Mute function, signal | 36E |
| A1 | Instrument cluster | 33E |
| A105 | Touchpad | 2J |
| A2/102 | Left telephone antenna | 47G |
| A2/103 | Right telephone antenna | 47H |
| A2/109 | Telephone antenna splitter | 43G |
| A2/23 | GPS antenna | 38K |
| A2/52 | Emergency call system antenna | 42C |
| A2/83 | WLAN antenna | 2H |
| A2/91 | Bluetooth® antenna | 2D |
| A26/17 | Head unit | 5E |
| A40/8 | Audio/COMAND® display | 6A |
| A40/9 | Audio/COMAND® control panel | 6K |
| A67b1 | Hands-free system microphone | 2A |
| A90/5 | Multimedia connection unit | 9C |
| CAN A | Telematics CAN | 6J |
| CAN A | Telematics CAN | 5J |
| CAN A | Telematics CAN | 5D |
| CAN B | Interior CAN | 24D |
| CAN D | Diagnostic CAN | 29G |
| CAN HMI | User interface CAN | 20E |
| CAN HMI | User interface CAN | 12E |
| CAN HMI | User interface CAN | 29F |
| Code 360 | HERMES UMTS | 8B |
| Code 362 | HERMES LTE | 43G |
| Code 362 | HERMES LTE | 1G |
| Code 362 | HERMES LTE | 1C |
| Code 448 | Touchpad | 1K |
| Code 494 | USA version | 1K |
| Code 498 | Japan version | 1L |
| Code 522 | Audio 20 radio | 1J |
| Code 522 | Audio 20 radio | 1D |
| Code 522 | Audio 20 radio | 8C |
| Code 531 | COMAND® APS | 1K |
| Code 531 | COMAND® APS | 1G |
| Code 810 | Sound system | 34B |
| Flex E | Chassis FlexRay | 22F |
| Flex E | Chassis FlexRay | 26H |
| H4/27 | Center instrument panel speaker | 39D |
| LIN A3 | LCP LIN | 8K |
| LIN B13 | Roof LIN | 19D |
| LIN E1 | Steering LIN | 23J |
| LVDS | Low voltage differential signal | 7D |
| N10/6 | Front SAM control unit | 21C |
| N112/9 | HERMES control unit | 37G |
| N135 | Steering wheel electronics | 23K |
| N30/4 | Electronic Stability Program control unit | 20F |
| N40/3 | Sound system amplifier control unit | 35C |
| N49 | Steering wheel angle sensor | 18J |
| N70 | Overhead control panel control unit | 18C |
| N70s12 | Breakdown assistance button | 16A |
| N70s13 | MB-Info button | 18A |
| N72/4 | Left lower control panel | 11H |
| N72/4s7 | Volume control button | 10J |
| N72/5 | Right lower control panel | 14H |
| N72/5s1 | Volume adjustment button | 14J |
| N73 | Electronic ignition switch control unit | 26E |
| N80 | Steering column module control unit | 26J |
| S110 | Left multifunction steering wheel button group | 19J |
| S111 | Right multifunction steering wheel button group | 20H |
| S111s1 | Buttons + and - for setting specific functions and volume control | 20H |
| S111s3 | Accept/terminate phone call button | 20J |
| S93/3 | Emergency call system button group | 13C |
| S93/3 | Emergency call system button group | 13D |
| S93/3s1 | MB-Info button | 13C |
| S93/3s3 | Breakdown assistance button | 13D |
| U2054 | Valid for model 205.4 | 13B |
| U2054 | Valid for model 205.4 | 13D |
| U24 | Valid for manual transmission | 10G |
| U25 | Valid for automatic transmission | 12G |
| U606 | Not valid for convertible | 16A |
