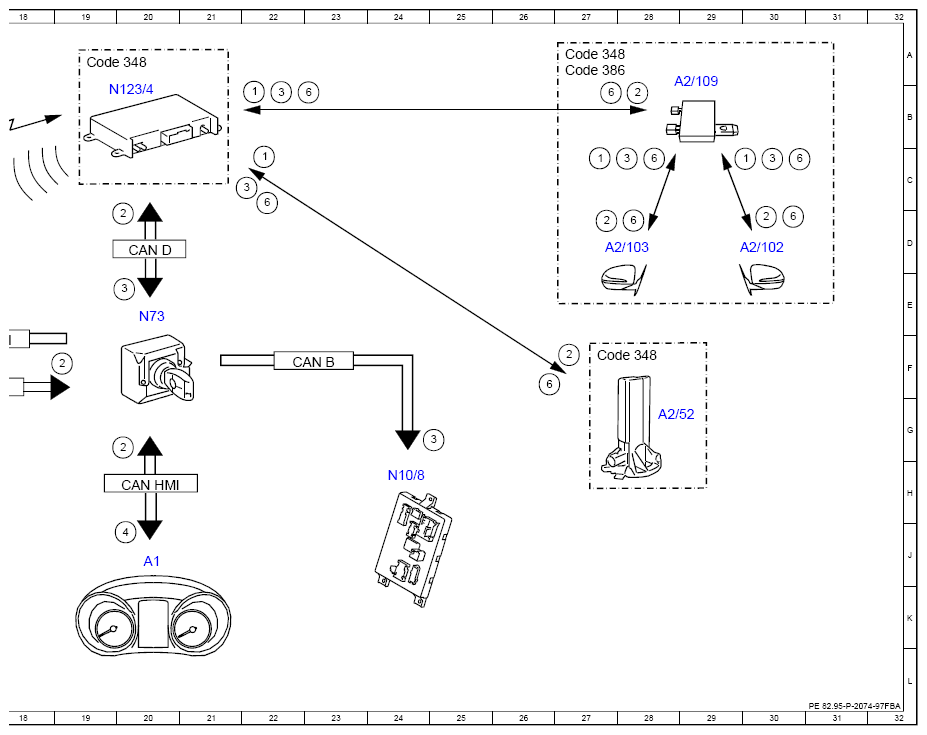

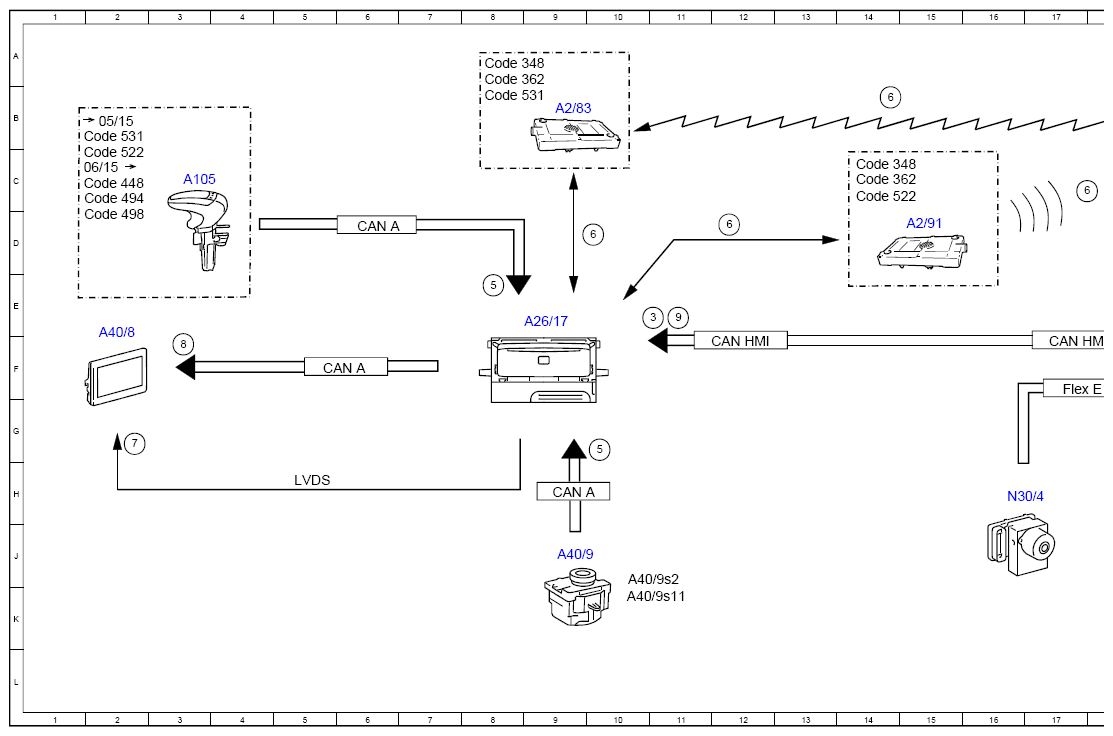

(Electrical Function Schematic For Telematics Services, Function - PE82.95-P-2074-97FBA)
Model 205, 253
up to model year 2017
with code 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle data, request | 27C |
| 1 | Vehicle data, request | 30C |
| 1 | Vehicle data, request | 22C |
| 1 | Vehicle data, request | 22B |
| 2 | Vehicle data, signal | 19F |
| 2 | Vehicle data, signal | 20G |
| 2 | Vehicle data, signal | 20D |
| 2 | Vehicle data, signal | 27D |
| 2 | Vehicle data, signal | 30D |
| 2 | Vehicle data, signal | 27F |
| 2 | Vehicle data, signal | 28B |
| 3 | Data from service center, signal | 11E |
| 3 | Data from service center, signal | 20E |
| 3 | Data from service center, signal | 28C |
| 3 | Data from service center, signal | 30C |
| 3 | Data from service center, signal | 25G |
| 3 | Data from service center, signal | 22C |
| 3 | Data from service center, signal | 22B |
| 4 | Instrument cluster, message | 20J |
| 5 | Operation, signal | 10G |
| 5 | Operation, signal | 8E |
| 6 | Internet, signal | 10D |
| 6 | Internet, signal | 12D |
| 6 | Internet, signal | 17C |
| 6 | Internet, signal | 14B |
| 6 | Internet, signal | 28D |
| 6 | Internet, signal | 30D |
| 6 | Internet, signal | 28C |
| 6 | Internet, signal | 30C |
| 6 | Internet, signal | 26F |
| 6 | Internet, signal | 22C |
| 6 | Internet, signal | 27B |
| 6 | Internet, signal | 23B |
| 7 | Low voltage differential signal video signal data transfer, signal | 2G |
| 8 | Audio/COMAND® display, actuation | 3F |
| 9 | Circuit 15, status | 11E |
| A1 | Instrument cluster | 20J |
| A105 | Touchpad | 3C |
| A2/102 | Left telephone antenna | 30D |
| A2/103 | Right telephone antenna | 27D |
| A2/109 | Telephone antenna splitter | 29B |
| A2/52 | Emergency call system antenna | 28G |
| A2/83 | WLAN antenna | 9B |
| A2/91 | Bluetooth® antenna | 15D |
| A26/17 | Head unit | 9E |
| A40/8 | Audio/COMAND® display | 2E |
| A40/9 | Audio/COMAND® control panel | 9J |
| A40/9s11 | Audio/COMAND® controller | 10K |
| A40/9s2 | "Back" button | 10J |
| CAN A | Telematics CAN | 5F |
| CAN A | Telematics CAN | 6D |
| CAN A | Telematics CAN | 9H |
| CAN B | Interior CAN | 23F |
| CAN D | Diagnostic CAN | 20D |
| CAN HMI | User interface CAN | 12F |
| CAN HMI | User interface CAN | 17F |
| CAN HMI | User interface CAN | 20H |
| Code 348 | Emergency call/assistance system | 8A |
| Code 348 | Emergency call/assistance system | 14C |
| Code 348 | Emergency call/assistance system | 19A |
| Code 348 | Emergency call/assistance system | 27F |
| Code 348 | Emergency call/assistance system | 27A |
| Code 362 | HERMES LTE | 8A |
| Code 362 | HERMES LTE | 14C |
| Code 386 | Comfort telephony | 27A |
| Code 448 | Touchpad | 1C |
| Code 494 | USA version | 1C |
| Code 498 | Japan version | 1D |
| Code 522 | Audio 20 radio | 1C |
| Code 522 | Audio 20 radio | 14C |
| Code 531 | COMAND® APS | 1B |
| Code 531 | COMAND® APS | 8B |
| Flex E | Chassis FlexRay | 17F |
| LVDS | Low voltage differential signal | 5H |
| N10/8 | Rear SAM control unit | 24H |
| N123/4 | Emergency call system control unit | 20B |
| N30/4 | Electronic Stability Program control unit | 16H |
| N73 | Electronic ignition switch control unit | 20E |
