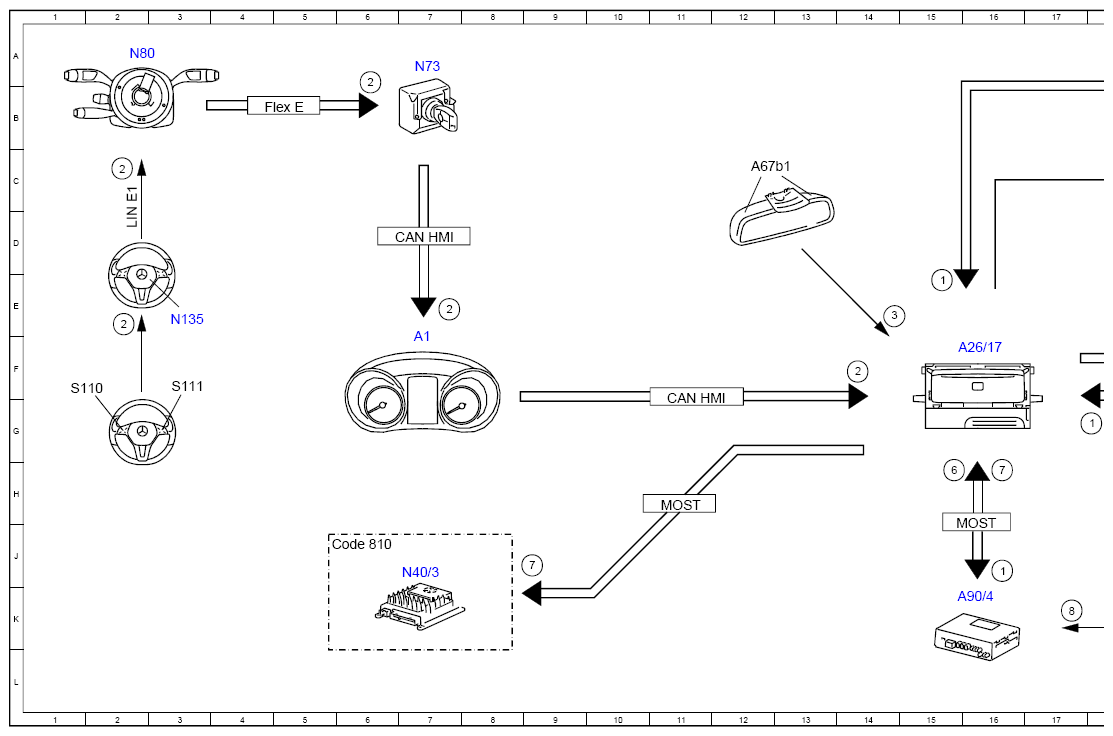

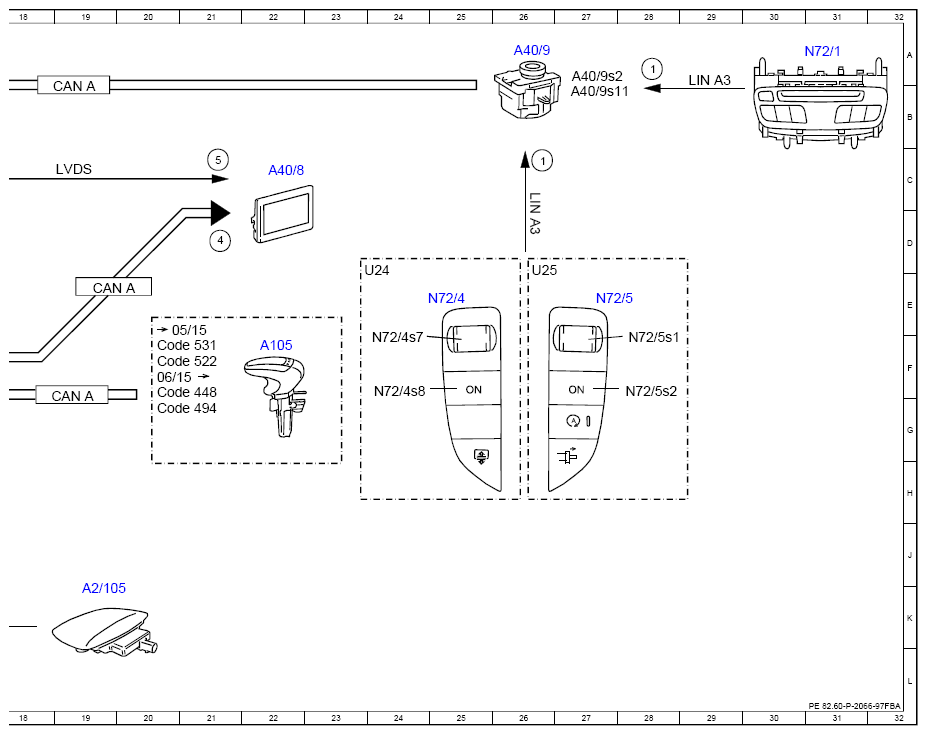

Electrical Function Schematic For SDARS Function - PE82.60-P-2066-97FBA
Model 205 up to model year 2019 with code 536 (Sirius satellite radio complete system)
Model 253 (except 253.99) up to model year 2020 with code 536 (Sirius satellite radio complete system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 16J |
| 1 | Operation, signal | 26C |
| 1 | Operation, signal | 18G |
| 1 | Operation, signal | 28A |
| 1 | Operation, signal | 15E |
| 2 | Multifunction steering wheel button group, signal | 6B |
| 2 | Multifunction steering wheel button group, signal | 7E |
| 2 | Multifunction steering wheel button group, signal | 14F |
| 2 | Multifunction steering wheel button group, signal | 2E |
| 2 | Multifunction steering wheel button group, signal | 2C |
| 3 | Voice input, signal | 14E |
| 4 | Switch-on request, signal | 21D |
| 5 | Audio/COMAND® display, actuation | 21C |
| 6 | RTTD signal | 15H |
| 7 | Audio, signal | 9J |
| 7 | Audio, signal | 16H |
| 8 | SDARS, signal | 17K |
| A1 | Instrument cluster | 7F |
| A105 | Touchpad | 22F |
| A2/105 | SDARS antenna | 19K |
| A26/17 | Head unit | 16F |
| A40/8 | Audio/COMAND® display | 22C |
| A40/9 | Audio/COMAND® control panel | 26A |
| A40/9s11 | Audio/COMAND® controller | 27B |
| A40/9s2 | "Back" button | 27A |
| A67b1 | Hands-free system microphone | 12C |
| A90/4 | Tuner unit | 16K |
| CAN A | Telematics CAN | 19G |
| CAN A | Telematics CAN | 19E |
| CAN A | Telematics CAN | 19B |
| CAN MM] | User interface CAN | 7D |
| CAN HUM | User interface CAN | 11G |
| Code 448 | Touchpad | 20F |
| Code 494 | USA version | 20G |
| Code 522 | Audio 20 radio | 20F |
| Code 531 | COMAND® APS | 20F |
| Code 810 | Sound system | 5J |
| Flex E | Chassis FlexRay | 5B |
| LIN A3 | LCP LIN | 26D |
| LIN A3 | LCP LIN | 29A |
| LIN E1 | Steering LIN | 2C |
| LVDS | Low voltage differential signal | 19C |
| MOST | Media Oriented System Transport | 16J |
| MOST | Media Oriented System Transport | 11H |
| N135 | Steering wheel electronics | 3E |
| N40/3 | Sound system amplifier control unit | 7J |
| N72/1 | Upper control panel control unit | 31A |
| N72/4 | Left lower control panel | 25E |
| N72/4s7 | Volume control button | 24F |
| N72/4s8 | "ON" button | 24F |
| N72/5 | Right lower control panel | 27E |
| N72/5s1 | Volume adjustment button | 28F |
| N72/5s2 | "ON" button | 28F |
| N73 | Electronic ignition switch control unit | 7A |
| N80 | Steering column module control unit | 2A |
| S110 | Left multifunction steering wheel button group | 1F |
| S111 | Right multifunction steering wheel button group | 3F |
| U24 | Valid for manual transmission | 23E |
| U25 | Valid for automatic transmission | 26E |
