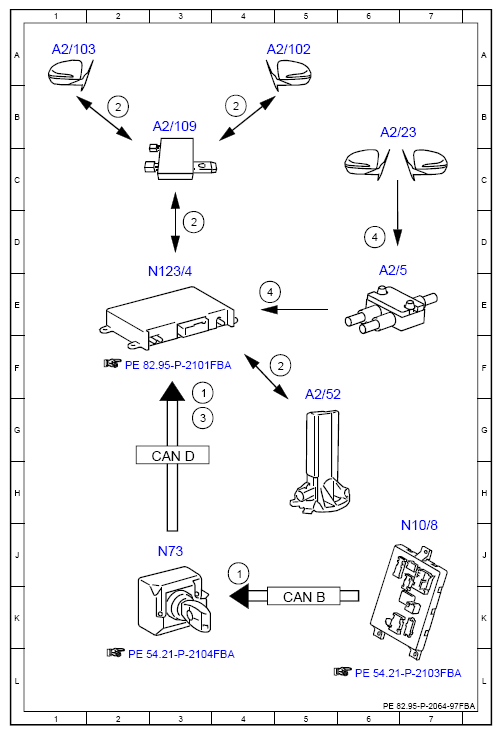

Electrical Function Diagram For Vehicle Location, Function - PE82.95-P-2064-97FBA
Model 205, 253
with code 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ATA [EDW] alarm, signal | 3F |
| 1 | ATA [EDW] alarm, signal | 4J |
| 2 | Telephone, signal | 3D |
| 2 | Telephone, signal | 5F |
| 2 | Telephone, signal | 4B |
| 2 | Telephone, signal | 2B |
| 3 | Circuit 15, status | 3G |
| 4 | GPS, signal | 6D |
| 4 | GPS, signal | 4E |
| A2/102 | Left telephone antenna | 5A |
| A2/103 | Right telephone antenna | 1A |
| A2/109 | Telephone antenna splitter | 3B |
| A2/23 | GPS antenna | 6B |
| A2/5 | Global positioning system antenna splitter | 6E |
| A2/52 | Emergency call system antenna | 5G |
| CAN B | Interior CAN | 5K |
| CAN D | Diagnostic CAN | 3G |
| N10/8 | Rear SAM control unit | 7J |
| N123/4 | Emergency call system control unit | 3E |
| N73 | Electronic ignition switch control unit | 3J |
