Wiring Diagram, Special Vehicle Multifunction Control Unit (SVMCU (MSS)) - PE54.21-P-2105-97IDB
Model 247 with code Z97 (Electronic interface)

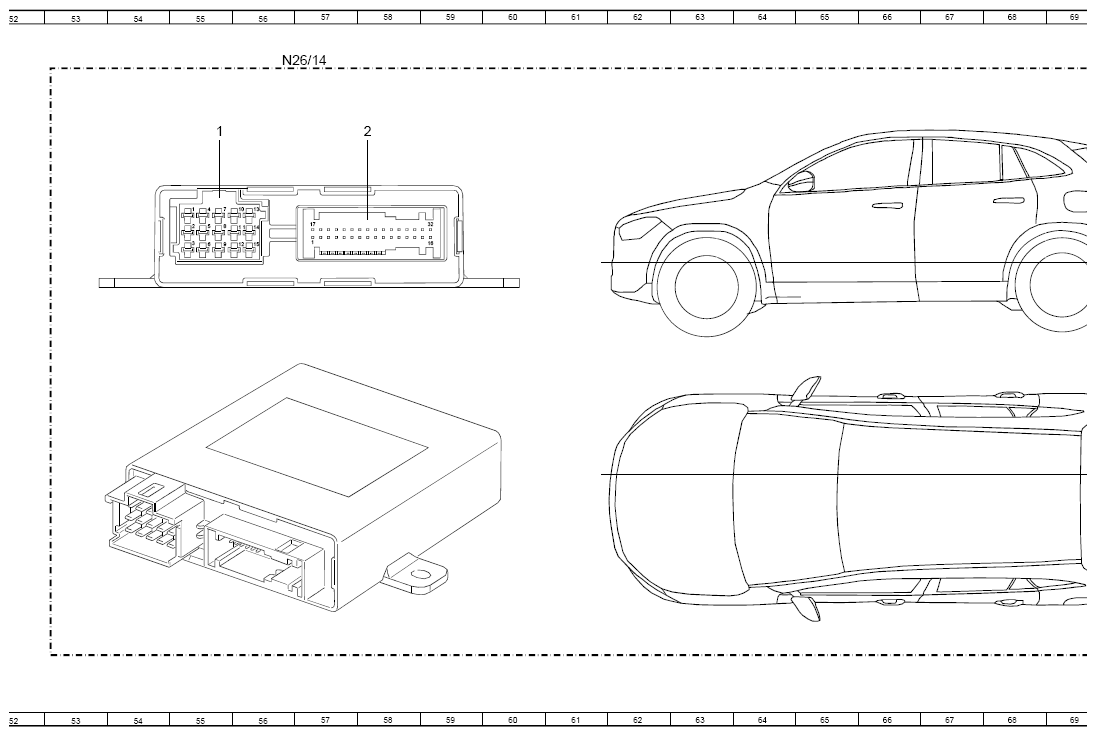

Control unit N26/14
| Code: | Designation: | Position |
|---|---|---|
| A | Use of wiring diagrams | 72L |

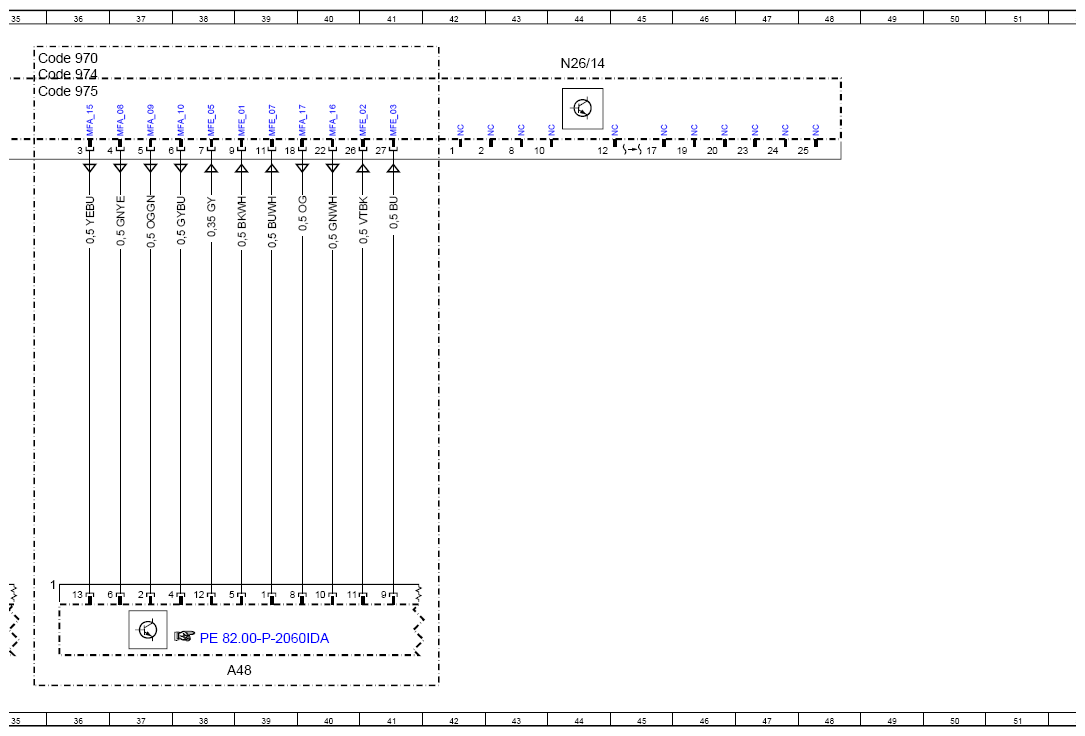

| A48 | Special signal operating unit (sound/light signaling system) | 38L |
| CAN B | Interior CAN | 33K |
| Code 970 | Police emergency vehicles | 6D |
| Code 970 | Police emergency vehicles | 11D |
| Code 970 | Police emergency vehicles | 16A |
| Code 970 | Police emergency vehicles | 35A |
| Code 974 | Fire department lead emergency vehicle preinstallation | 6D |
| Code 974 | Fire department lead emergency vehicle preinstallation | 11D |
| Code 974 | Fire department lead emergency vehicle preinstallation | 16A |
| Code 974 | Fire department lead emergency vehicle preinstallation | 35A |
| Code 975 | Emergency physician vehicle preinstallation | 6D |
| Code 975 | Emergency physician vehicle preinstallation | 11D |
| Code 975 | Emergency physician vehicle preinstallation | 16B |
| Code 975 | Emergency physician vehicle preinstallation | 35B |

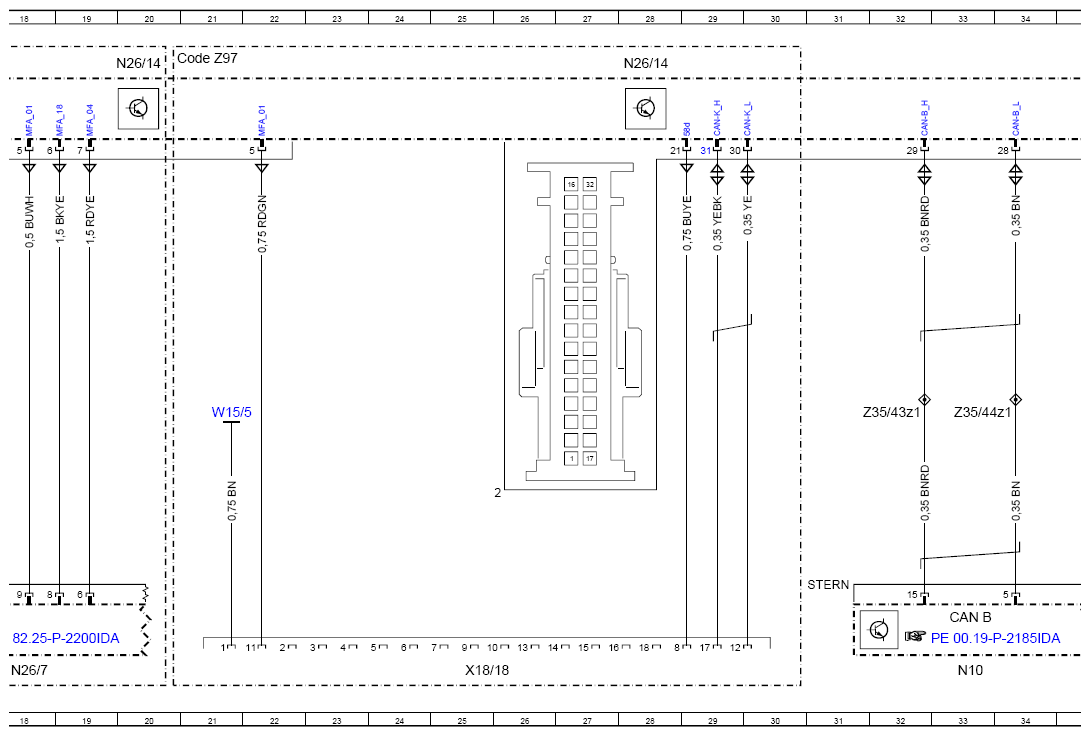

| Code Z97 | Electronic interface | 9D |
| Code Z97 | Electronic interface | 14D |
| Code Z97 | Electronic interface | 20A |
| F152/2 | Rear fuse and relay module | 9L |
| F152/2f201 | Fuse 201 | - |
| F152/2f205 | Fuse 205 | - |
| N10 | Central control module | 33L |

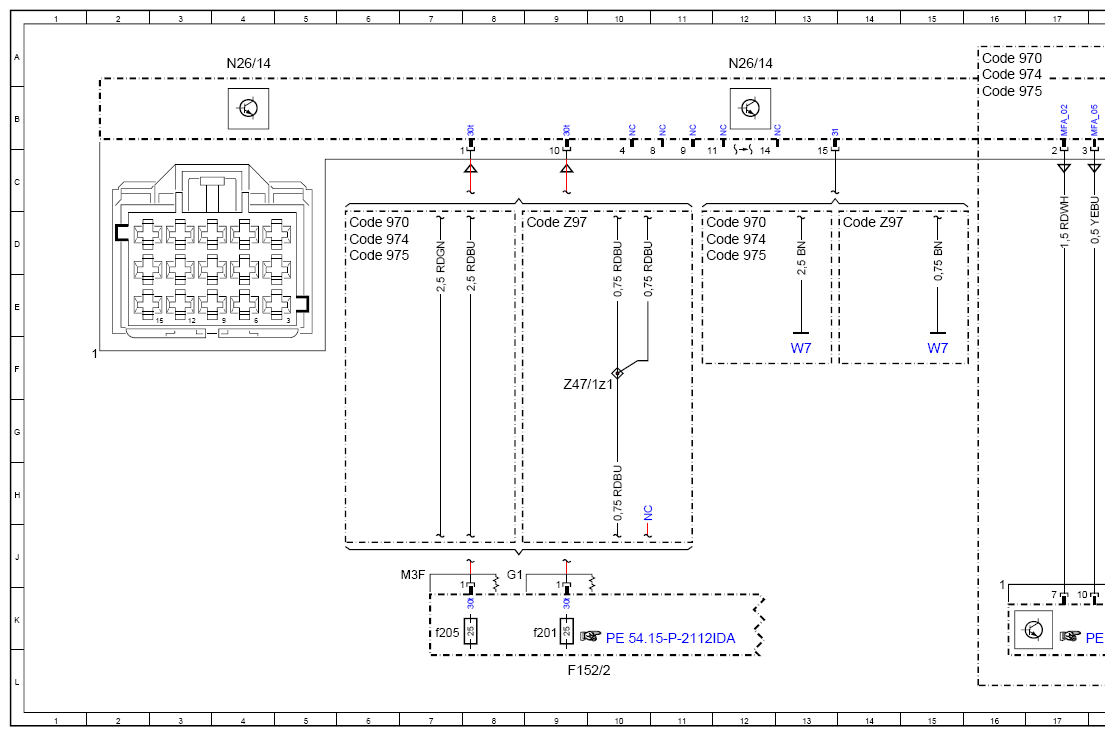

| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 4A |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 56A |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 69A |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 12A |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 20A |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 28A |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 44A |
| N26/7 | Special signal system control unit | 18L |
| W15/5 | Left front footwell ground point | 21G |
| W7 | Right wheel house trunk ground point | 13F |
| W7 | Right wheel house trunk ground point | 15F |
| X18/18 | Vehicle gateway electrical connector | 25L |
| Z35/43z1 | Interior CAN (CAN B) High connector sleeve | 32G |
| Z35/44z1 | Interior CAN (CAN B) low connector sleeve | 33G |
| Z47/1z1 | Terminal 30t connector sleeve | 10F |
