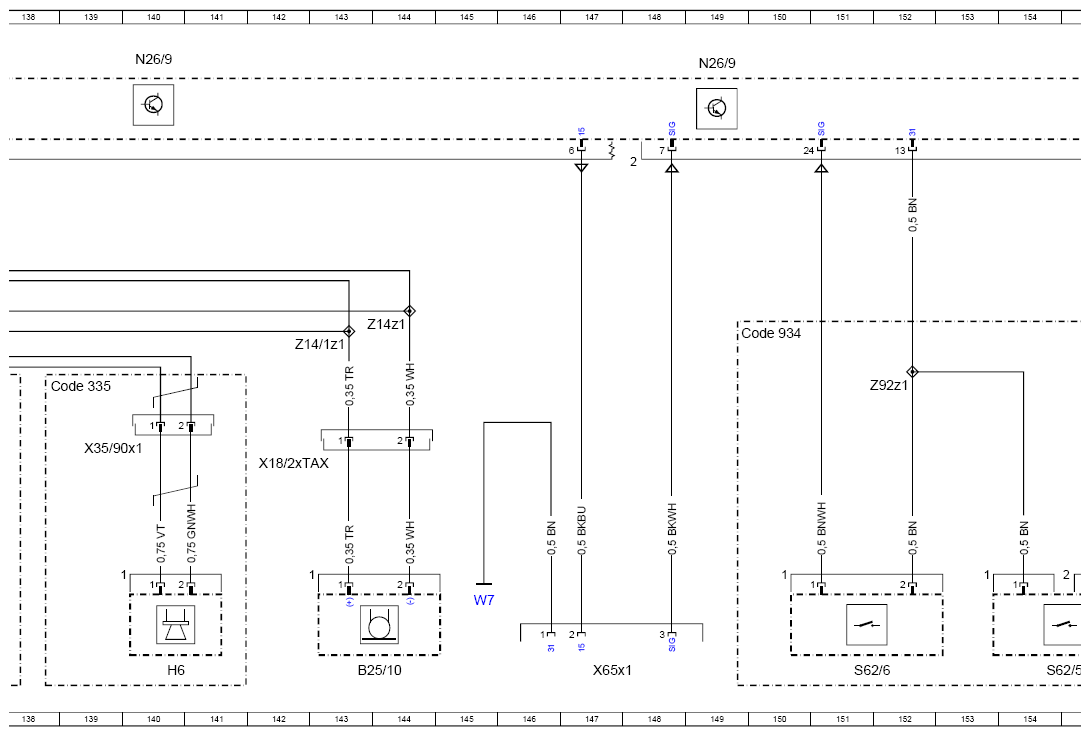

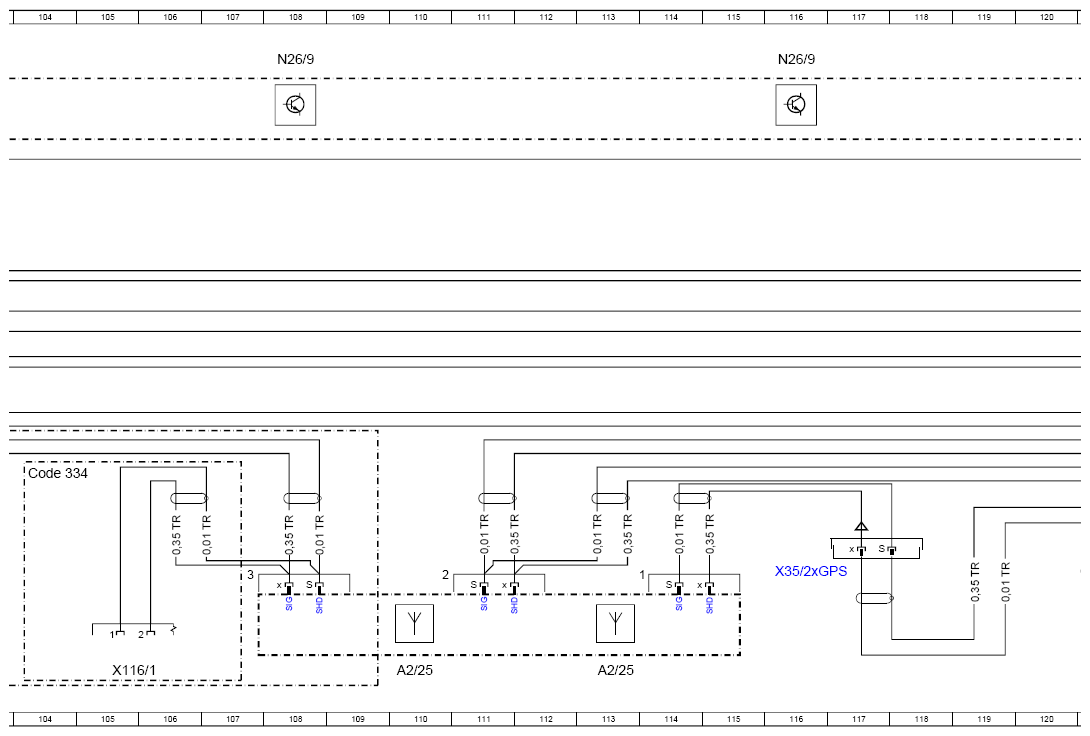

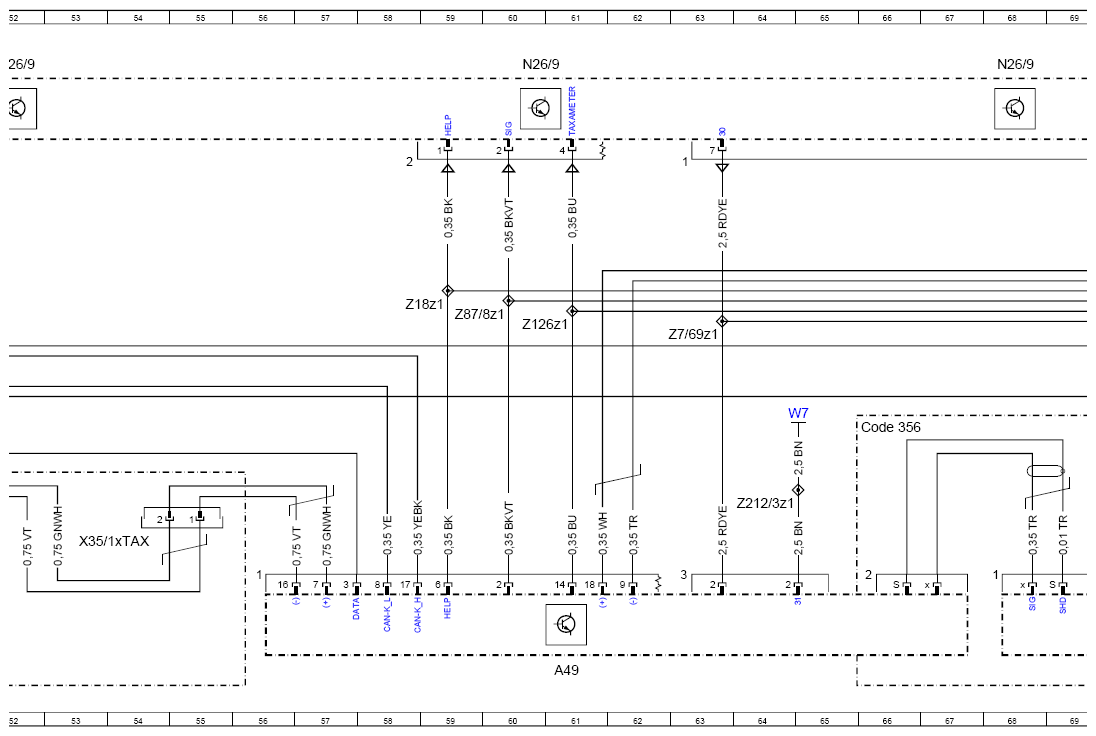

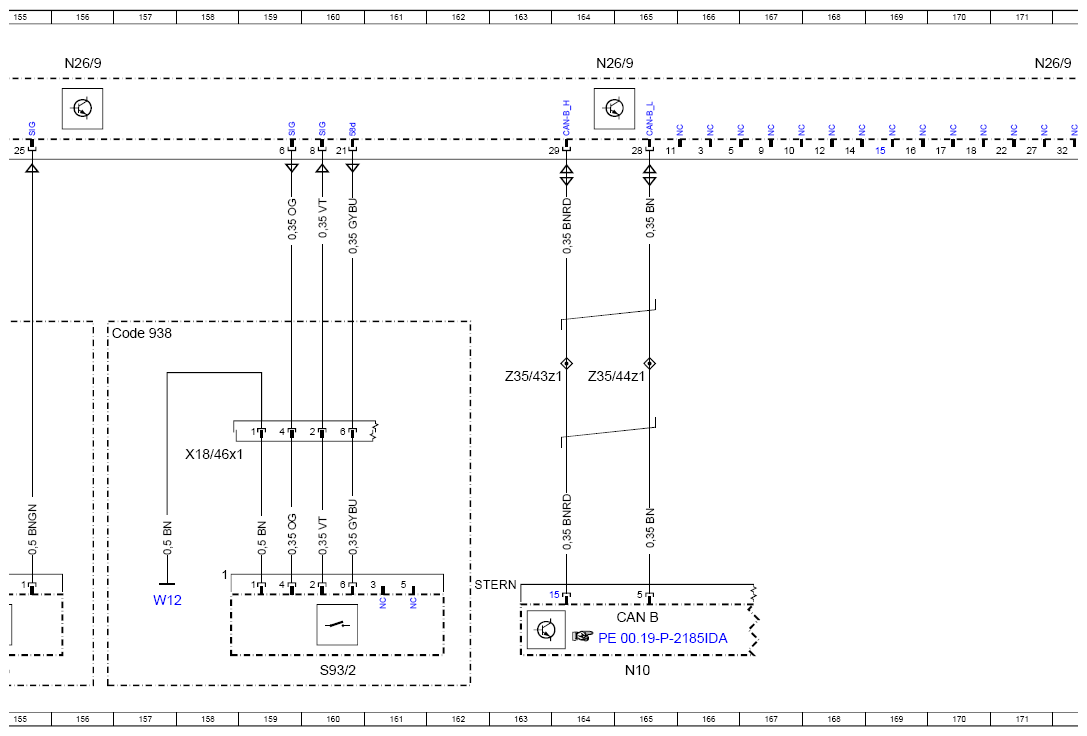

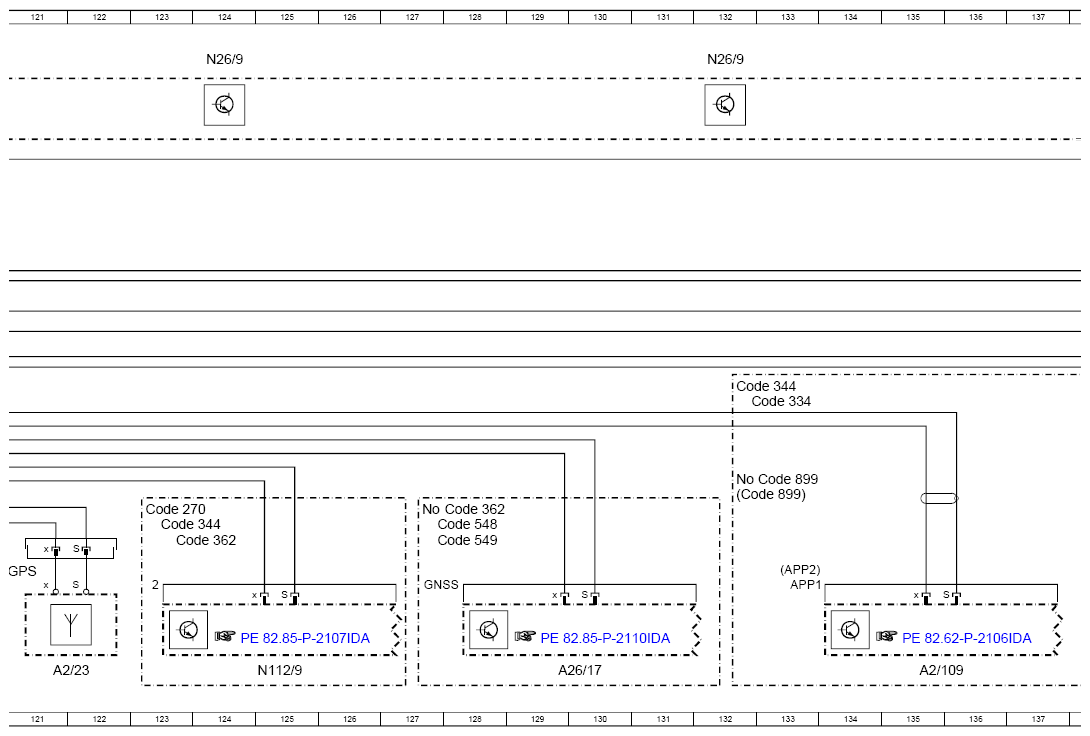

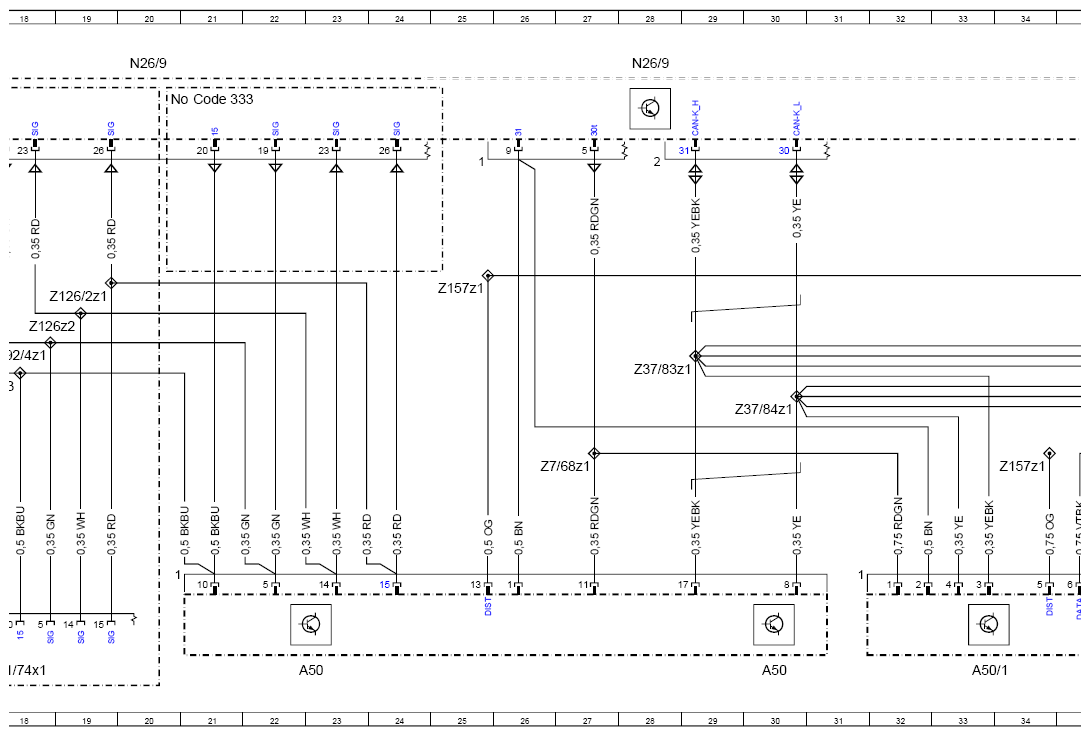

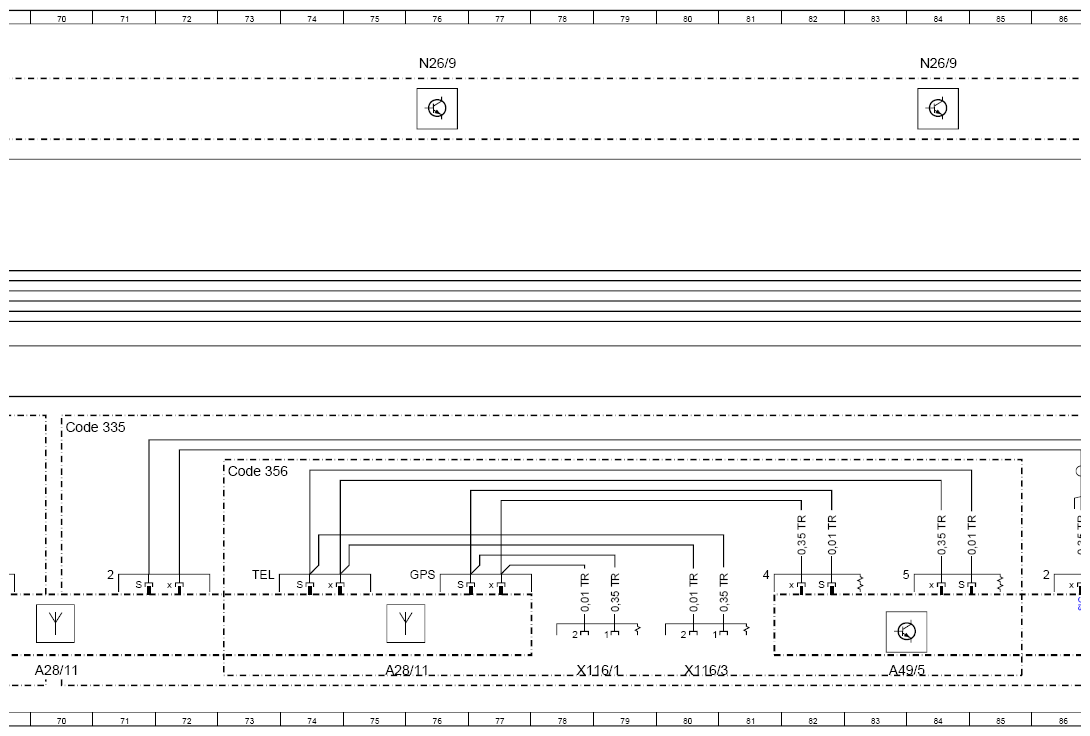

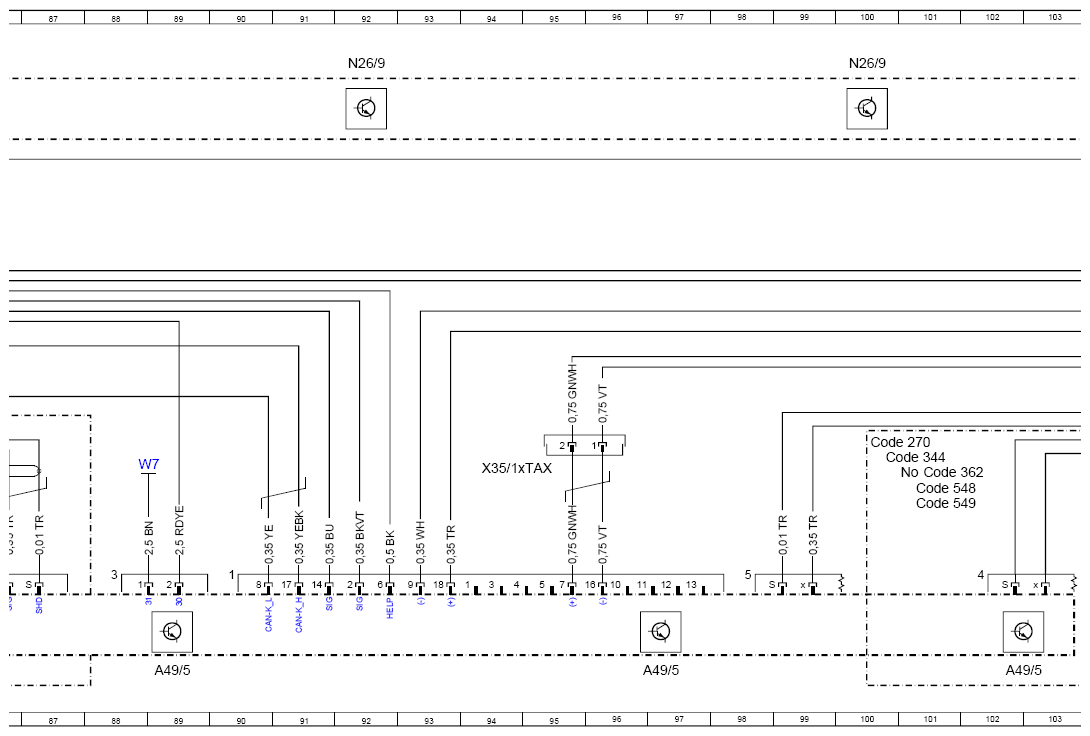

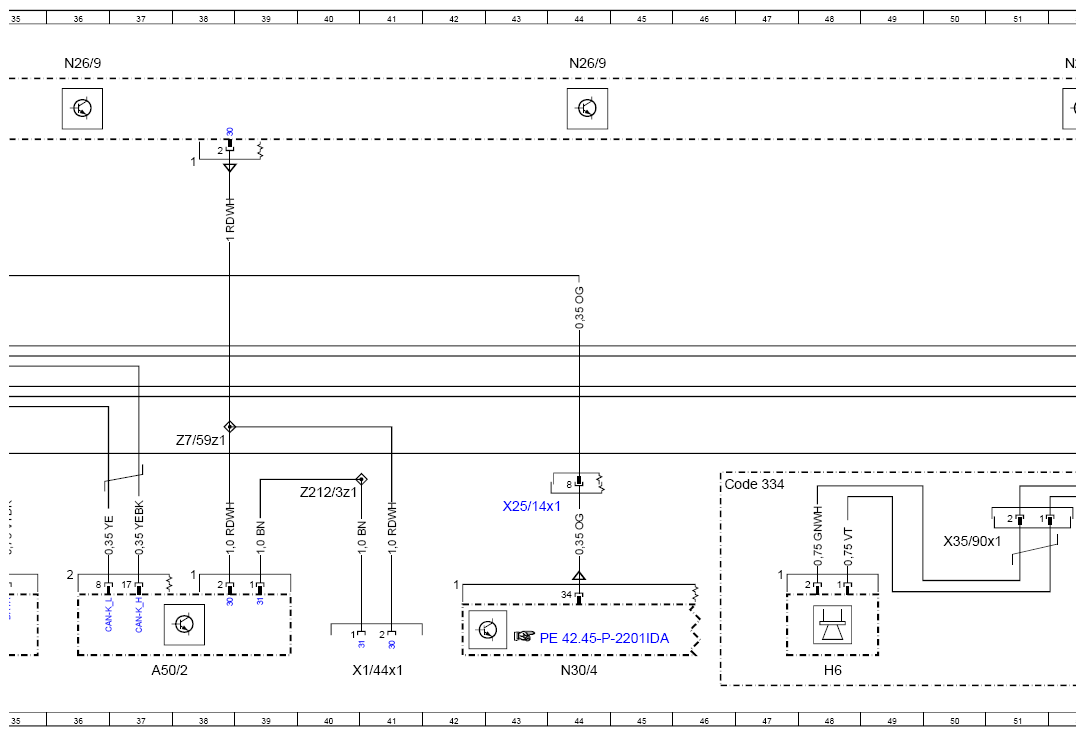

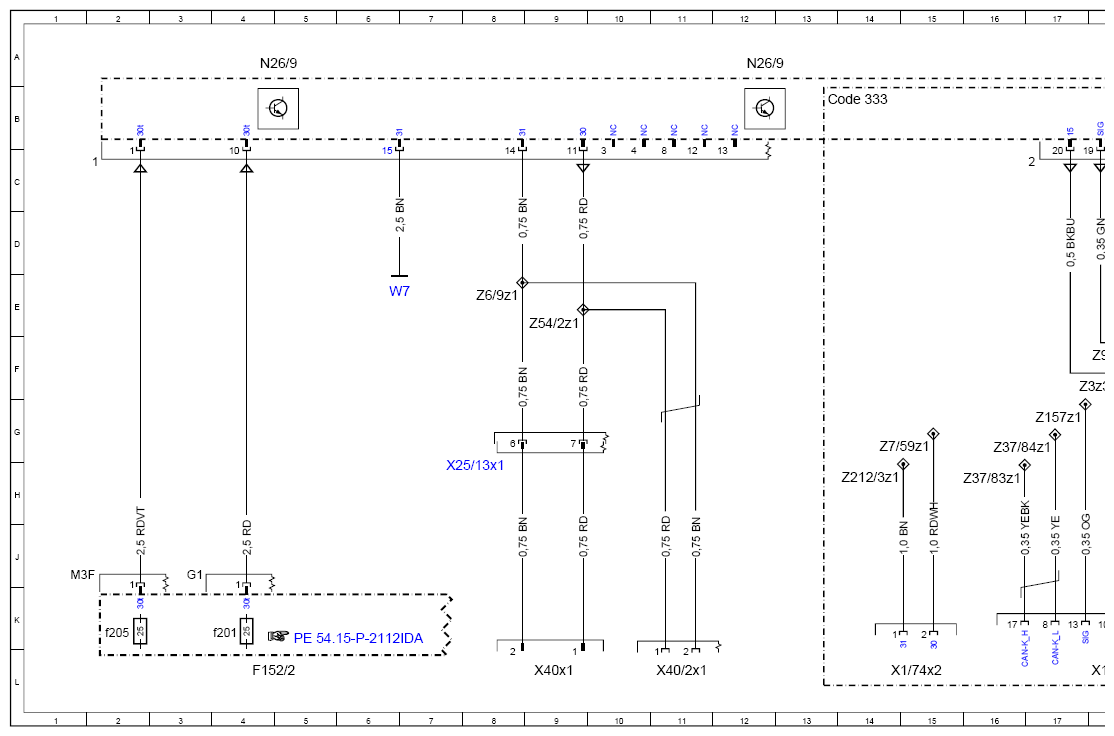

Wiring Diagram, Special Vehicle Multifunction Control Unit (SVMCU (MSS)) - PE54.21-P-2105-97IDA
Model 247
with code 965 (Taxi/rental car - electrical pre-installation)
Control unit N26/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 176L |
| A2/109 | Telephone antenna splitter | 135L |
| A2/23 | GPS antenna | 121L |
| A2/23xGPS | GPS antenna electrical connector | - |
| A2/25 | Emergency call system antenna splitter | 110L |
| A2/25 | Emergency call system antenna splitter | 113L |
| A26/17 | Head unit | 129L |
| A28/11 | Multifunction antenna | 70L |
| A28/11 | Multifunction antenna | 75L |
| A49 | Two-way radio | 61L |
| A49/5 | Radio data transmission two-way radio | 89L |
| A49/5 | Radio data transmission two-way radio | 97L |
| A49/5 | Radio data transmission two-way radio | 83L |
| A49/5 | Radio data transmission two-way radio | 102L |
| A50 | Taximeter | 23L |
| A50 | Taximeter | 30L |
| A50/1 | Mirror taximeter | 33L |
| A50/2 | Card reader and printer | 37L |
| B25/10 | Two-way radio microphone | 143L |
| CAN B | Interior CAN | 165K |
| Code 270 | GPS antenna | 100G |
| Code 270 | GPS antenna | 123H |
| Code 333 | Taxi accessories console | 13B |
| Code 333 | Taxi accessories console | 21B |
| Code 334 | Two-way radio bracket in glove compartment | 46H |
| Code 334 | Two-way radio bracket in glove compartment | 132G |
| Code 334 | Two-way radio bracket in glove compartment | 104H |
| Code 335 | Two-way radio bracket in trunk | 138F |
| Code 335 | Two-way radio bracket in trunk | 70G |
| Code 344 | Antenna preinstallation for taxi | 132F |
| Code 344 | Antenna preinstallation for taxi | 100H |
| Code 344 | Antenna preinstallation for taxi | 123J |
| Code 356 | Radio frequency antenna on center rear roof | 66G |
| Code 356 | Radio frequency antenna on center rear roof | 73H |
| Code 362 | HERMES LTE | 101H |
| Code 362 | HERMES LTE | 123J |
| Code 362 | HERMES LTE | 128H |
| Code 548 | Connect 20 MID (NTG6) | 101H |
| Code 548 | Connect 20 MID (NTG6) | 127J |
| Code 549 | Connect 20 HIGH (NTG6) | 101H |
| Code 549 | Connect 20 HIGH (NTG6) | 127J |
| Code 899 | Wireless phone charging at front and antenna | 132H |
| Code 899 | Wireless phone charging at front and antenna | 133H |
| Code 934 | Taxi emergency alarm system | 149F |
| Code 938 | Hands-free two-way radio | 156F |
| F152/2 | Rear fuse and relay module | 4L |
| F152/2f201 | Fuse 201 | 4K |
| F152/2f205 | Fuse 205 | 2K |
| H6 | Taxi two-way radio speaker | 48L |
| H6 | Taxi two-way radio speaker | 140L |
| N10 | Central control module | 165L |
| N112/9 | HERMES control unit | 125L |
| N26/9 | Special-purpose vehicle multifunction control unit | 4A |
| N26/9 | Special-purpose vehicle multifunction control unit | 20A |
| N26/9 | Special-purpose vehicle multifunction control unit | 12A |
| N26/9 | Special-purpose vehicle multifunction control unit | 28A |
| N26/9 | Special-purpose vehicle multifunction control unit | 36A |
| N26/9 | Special-purpose vehicle multifunction control unit | 44A |
| N26/9 | Special-purpose vehicle multifunction control unit | 52A |
| N26/9 | Special-purpose vehicle multifunction control unit | 60A |
| N26/9 | Special-purpose vehicle multifunction control unit | 68A |
| N26/9 | Special-purpose vehicle multifunction control unit | 149A |
| N26/9 | Special-purpose vehicle multifunction control unit | 156A |
| N26/9 | Special-purpose vehicle multifunction control unit | 164A |
| N26/9 | Special-purpose vehicle multifunction control unit | 171A |
| N26/9 | Special-purpose vehicle multifunction control unit | 76A |
| N26/9 | Special-purpose vehicle multifunction control unit | 84A |
| N26/9 | Special-purpose vehicle multifunction control unit | 92A |
| N26/9 | Special-purpose vehicle multifunction control unit | 100A |
| N26/9 | Special-purpose vehicle multifunction control unit | 108A |
| N26/9 | Special-purpose vehicle multifunction control unit | 116A |
| N26/9 | Special-purpose vehicle multifunction control unit | 124A |
| N26/9 | Special-purpose vehicle multifunction control unit | 132A |
| N26/9 | Special-purpose vehicle multifunction control unit | 140A |
| N30/4 | Electronic Stability Program control unit | 44L |
| S62/5 | Emergency alarm system "Cancel" button | 154L |
| S62/6 | Emergency alarm system "Trigger" button | 151L |
| S93/2 | Two-way radio switch | 160L |
| W12 | Left center console ground point | 157K |
| W7 | Right wheel house trunk ground point | 88H |
| W7 | Right wheel house trunk ground point | 64G |
| W7 | Right wheel house trunk ground point | 6E |
| W7 | Right wheel house trunk ground point | 145K |
| X1/44x1 | Taxi peripheral device electrical connector | 41L |
| X1/74x1 | Taxi accessory console electrical connector 1 | 18L |
| X1/74x2 | Taxi accessory console electrical connector 2 | 15L |
| X116/1 | Vehicle data analysis electrical connector | 105L |
| X116/1 | Vehicle data analysis electrical connector | 78L |
| X116/3 | GPS data flow electrical connector | 80L |
| X18/2xTAX | Taxi vehicle interior/roof electrical connector | 142H |
| X18/46x1 | Two-way radio cut-in electrical connector | 158G |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 8H |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 43H |
| X35/1xTAX | Taxi driver"s door electrical connector | 54J |
| X35/1xTAX | Taxi driver"s door electrical connector | 94H |
| X35/2xGPS | GPS antenna connector | 116 J |
| X35/90x1 | Driver"s door hands-free system electrical connector | 50J |
| X35/90x1 | Driver"s door hands-free system electrical connector | 139G |
| X40/2x1 | International roof sign electrical connector | 11L |
| X40x1 | Roof sign lamp electrical connector | 9L |
| X65x1 | Rear seat electrical connector | 147L |
| Z126/2z1 | Roof sign status end sleeve | 19E |
| Z126z1 | Taximeter status connector sleeve | 60E |
| Z126z2 | Taxi taximeter status end sleeve | 18E |
| Z14/1z1 | Positive microphone end sleeve | 143F |
| Z14z1 | Negative microphone end sleeve | 144E |
| Z157z1 | Travel distance connector sleeve | 25E |
| Z157z1 | Travel distance connector sleeve | 34H |
| Z157z1 | Travel distance connector sleeve | 17G |
| Z18z1 | Emergency call connector sleeve | 59E |
| Z212/3z1 | Circuit 31 connector sleeve | 64H |
| Z212/3z1 | Circuit 31 connector sleeve | 40H |
| Z212/3z1 | Circuit 31 connector sleeve | 14H |
| Z35/43z1 | Interior CAN (CAN B) High connector sleeve | 163F |
| Z35/44z1 | Interior CAN (CAN B) low connector sleeve | 165F |
| Z37/83z1 | Multifunction CAN (CAN K) high end sleeve | 28F |
| Z37/83z1 | Multifunction CAN (CAN K) high end sleeve | 16H |
| Z37/84z1 | Multifunction CAN (CAN K) low end sleeve | 30G |
| Z37/84z1 | Multifunction CAN (CAN K) low end sleeve | 16G |
| Z3z3 | Tml. 15 connector sleeve | 18F |
| Z54/2z1 | Roof terminal 30 end sleeve | 9E |
| Z6/9z1 | Roof terminal 31 end sleeve | 8E |
| Z7/59z1 | Tml. 30 connector sleeve | 38G |
| Z7/59z1 | Tml. 30 connector sleeve | 15G |
| Z7/68z1 | Taximeter circuit 30 connector sleeve | 27H |
| Z7/69z1 | Two-way radio circuit 30 connector sleeve | 63F |
| Z87/8z1 | Two-way radio cut-in connector sleeve | 59E |
| Z92/4z1 | Taxi emergency alarm connector sleeve | 18F |
| Z92z1 | Taxi emergency alarm connector sleeve | 152F |
