Wiring Diagram Of Parking System Control Unit - PE54.65-P-2107-97IDA
Model 247 with code 235 (Parking Pilot with PARKTRONIC)
Control unit N62
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 135L |
| A26/17 | Head unit | 76L |
| A40/11 | Mono multifunction camera | 13K |
| A40/13 | Stereo multifunction camera | 13L |

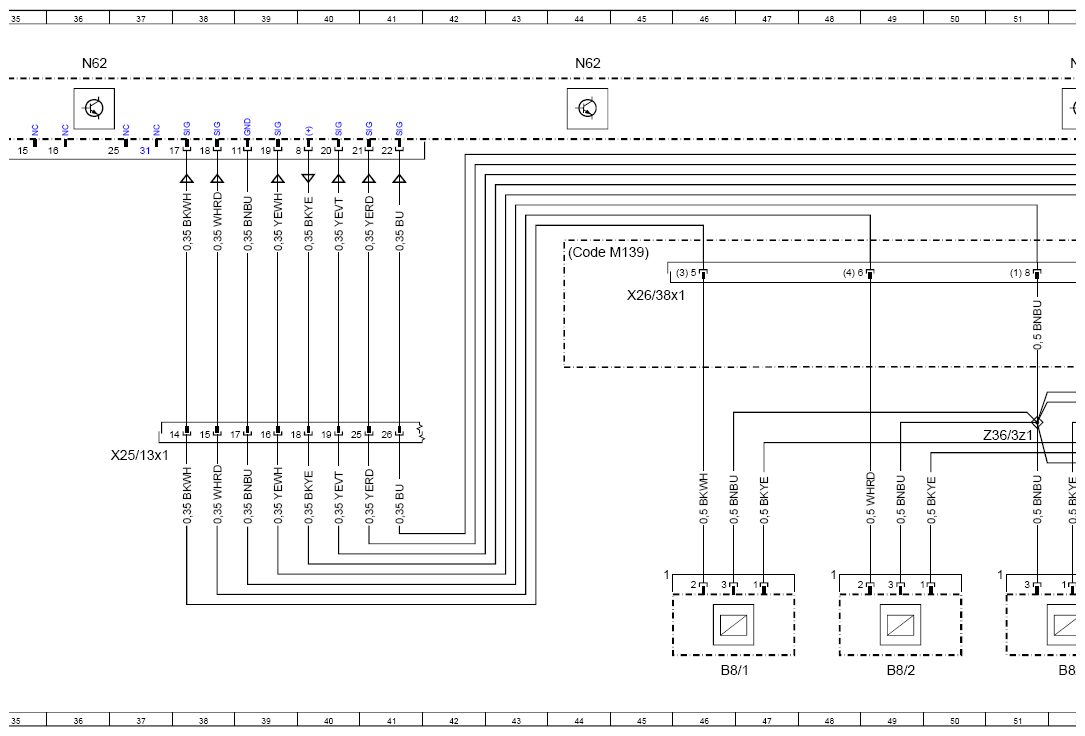

| B8/1 | Outer left front parking system distance sensor | 46L |
| B8/10 | Outer left rear parking system distance sensor | 28L |
| B8/11 | Center left rear parking system distance sensor | 30L |
| B8/12 | Center right rear parking system distance sensor | 33L |
| B8/2 | Center left front parking system distance sensor | 49L |
| B8/3 | Inner left front parking system distance sensor | 52L |
| B8/4 | Inner right front parking system distance sensor | 55L |

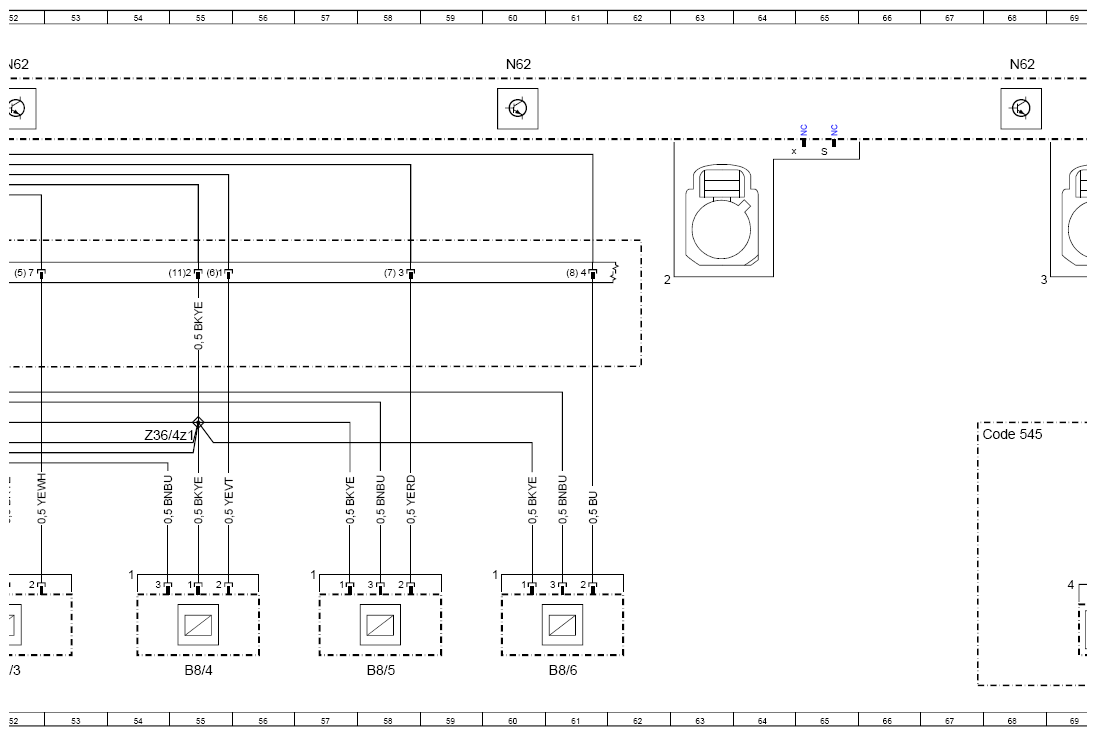

| B8/5 | Center right front parking system distance sensor | 58L |
| B8/6 | Outer right front parking system distance sensor | 61L |

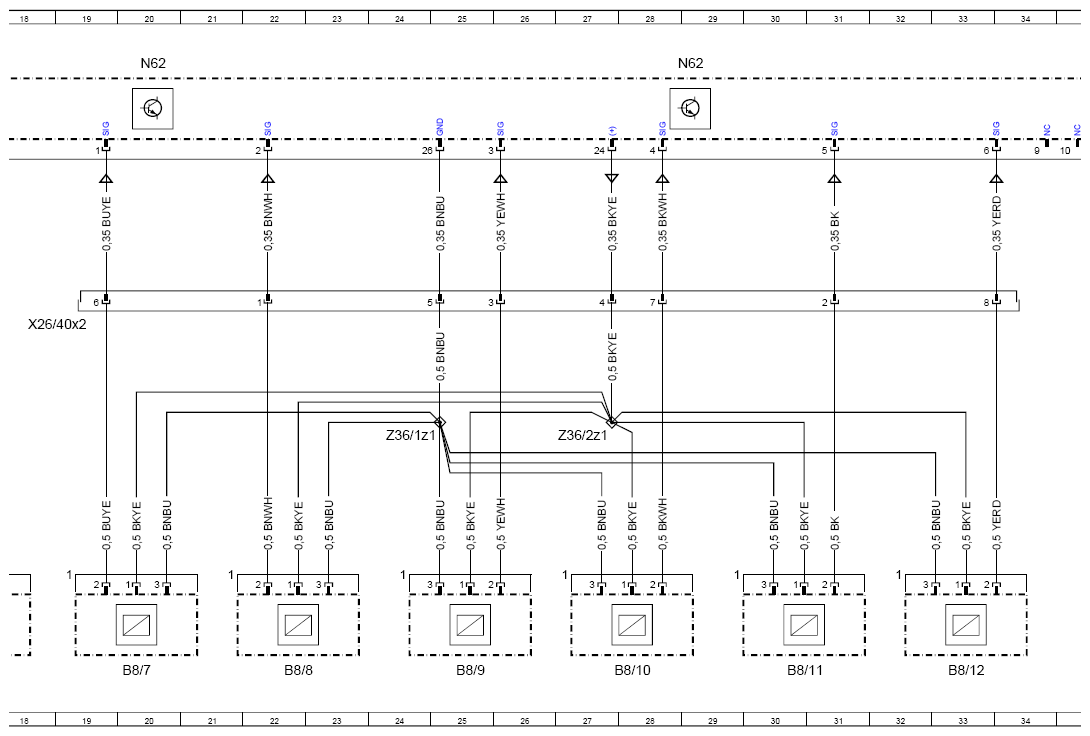

| B8/7 | Outer right rear parking system distance sensor | 20L |
| B8/8 | Inner right rear parking system distance sensor | 22L |
| B8/9 | Inner left rear parking system distance sensor | 25L |

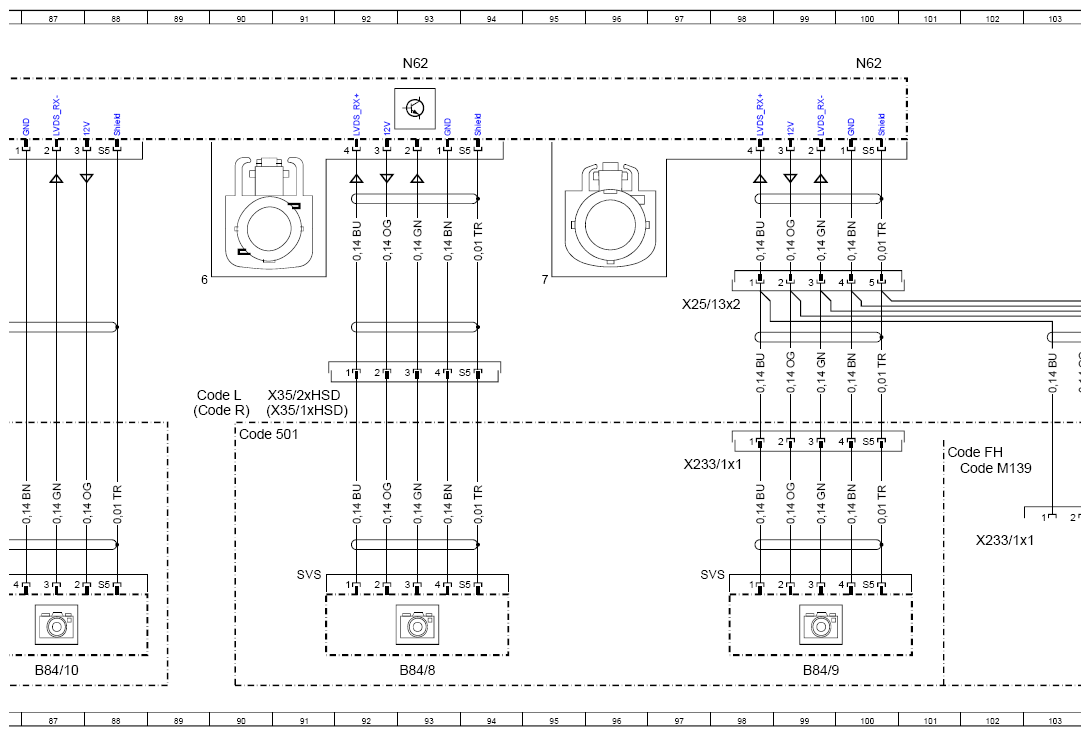

| B84/10 | 360° system reversing camera | 87L |
| B84/7 | Left outside mirror 360° camera | 82L |
| B84/8 | Right outside mirror 360° camera | 93L |
| B84/9 | Front end 360° camera | 99L |

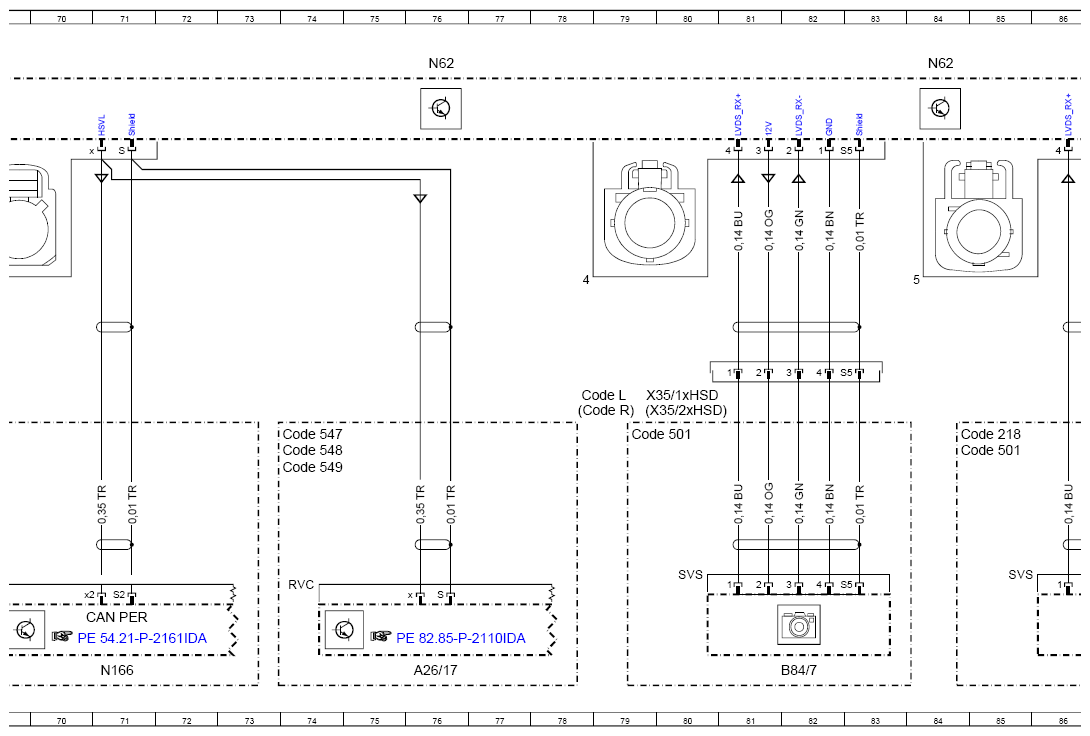

| CAN PER | Peripherals CAN | 71K |
| Code 218 | Backup camera | 84G |
| Code 501 | Surround View camera | 90G |
| Code 501 | Surround View camera | 79G |
| Code 501 | Surround View camera | 84G |
| Code 545 | Connect 5 (NTG6) | 67G |
| Code 547 | Connect 20 Entry (NTG6) | 74G |
| Code 548 | Connect 20 MID (NTG6) | 74G |
| Code 549 | Connect 20 HIGH (NTG6) | 74H |
| Code FH | HATCHBACK | 101G |
| Code L | LEFT-HAND DRIVE | 78G |
| Code L | LEFT-HAND DRIVE | 89G |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 44D |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 101H |
| Code R | RIGHT-HAND DRIVE | 78G |
| Code R | RIGHT-HAND DRIVE | 89G |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4f171 | Electrical fuse 171 | 4K |
| Flex E | Chassis FlexRay | 11K |
| Flex E | Chassis FlexRay | 13K |
| Flex E | Chassis FlexRay | 15K |
| H13/4 | Parking system speaker | 17L |

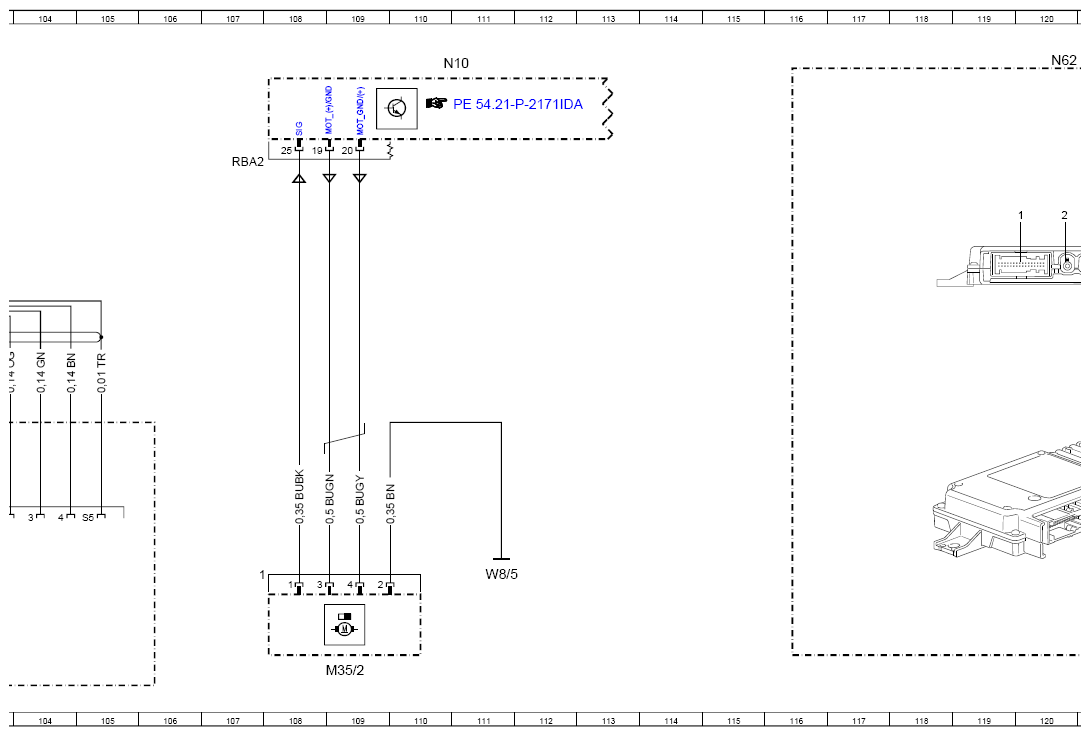

| M35/2 | Rear camera cover motor | 109L |
| N10 | Central control module | 110A |
| N166 | Head unit/instrument cluster control unit | 71L |

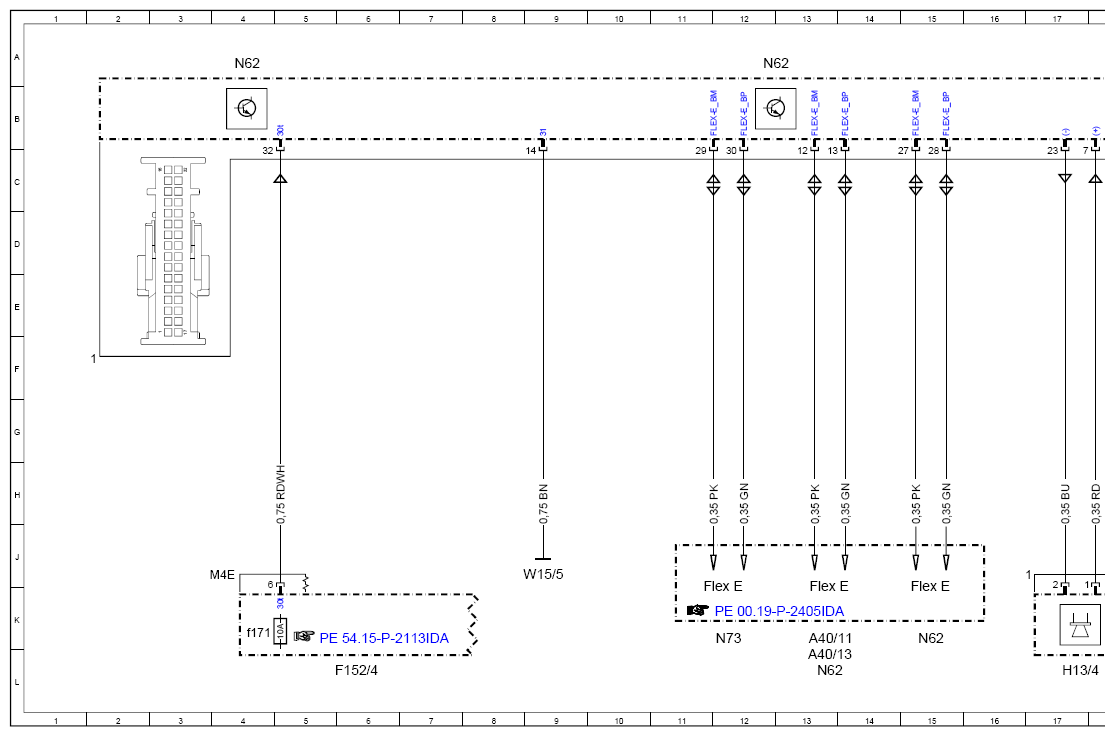

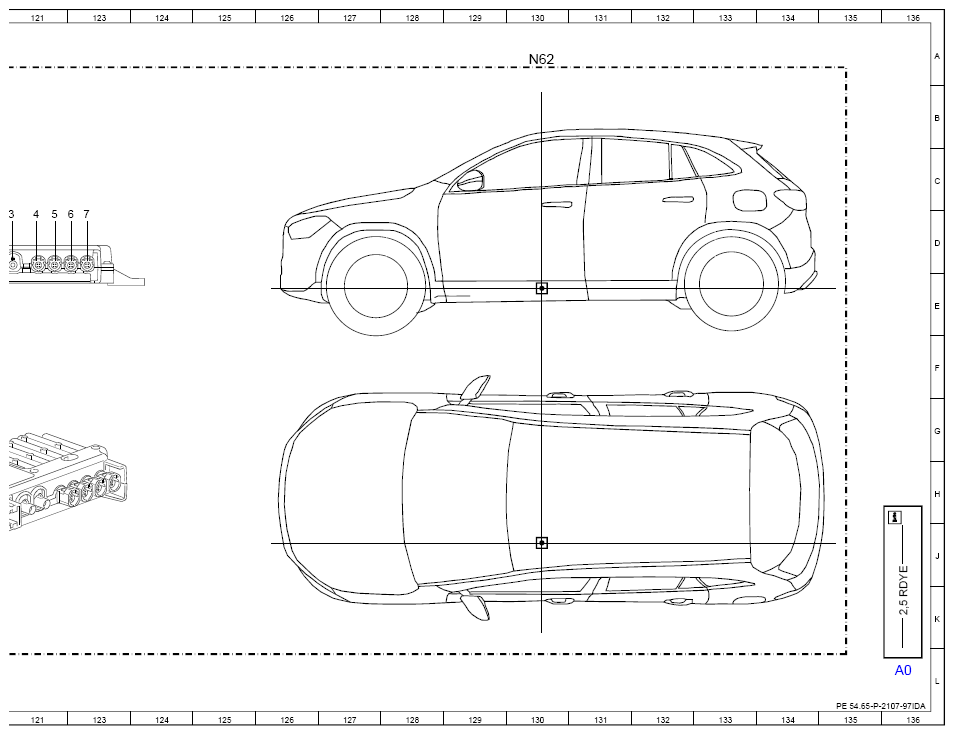

| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 20A |
| N62 | Parking system control unit | 29A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 52A |
| N62 | Parking system control unit | 60A |
| N62 | Parking system control unit | 68A |
| N62 | Parking system control unit | 76A |
| N62 | Parking system control unit | 120A |
| N62 | Parking system control unit | 129A |
| N62 | Parking system control unit | 15K |
| N62 | Parking system control unit | 13L |
| N62 | Parking system control unit | 84A |
| N62 | Parking system control unit | 93A |
| N62 | Parking system control unit | 100A |
| N73 | Electronic ignition switch control unit | 12K |
| W15/5 | Left front footwell ground point | 9J |
| W8/5 | Right tailgate ground point | 111J |
| X233/1x1 | Front end 360° camera electrical connector | 98H |
| X233/1x1 | Front end 360° camera electrical connector | 102J |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 37G |
| X25/13x2 | Left engine compartment/vehicle interior electrical connector | 98E |
| X26/38x1 | Front bumper electrical connector | 45E |
| X26/40x2 | Rear bumper electrical connector | 19E |
| X35/1xHSD | Left outside mirror camera electrical connector | 90G |
| X35/1xHSD | Left outside mirror camera electrical connector | 80G |
| X35/2xHSD | Right outside mirror camera electrical connector | 90G |
| X35/2xHSD | Right outside mirror camera electrical connector | 79G |
| Z36/1z1 | Ground connection connector sleeve | 24G |
| Z36/2z1 | Voltage supply connector sleeve | 27G |
| Z36/3z1 | Ground connection connector sleeve | 51G |
| Z36/4z1 | Voltage supply connector sleeve | 54G |
