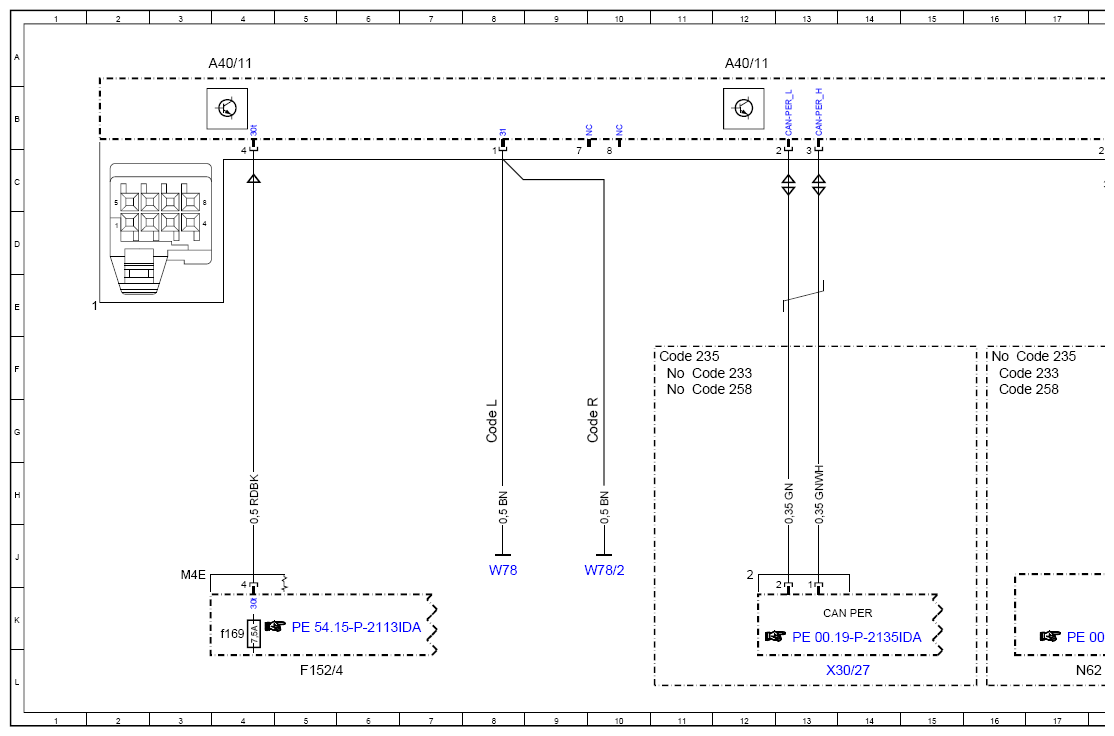

Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97IDA
Model 247
Camera A40/11
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A40/11 | Mono multifunction camera | 4A |
| A40/11 | Mono multifunction camera | 33A |

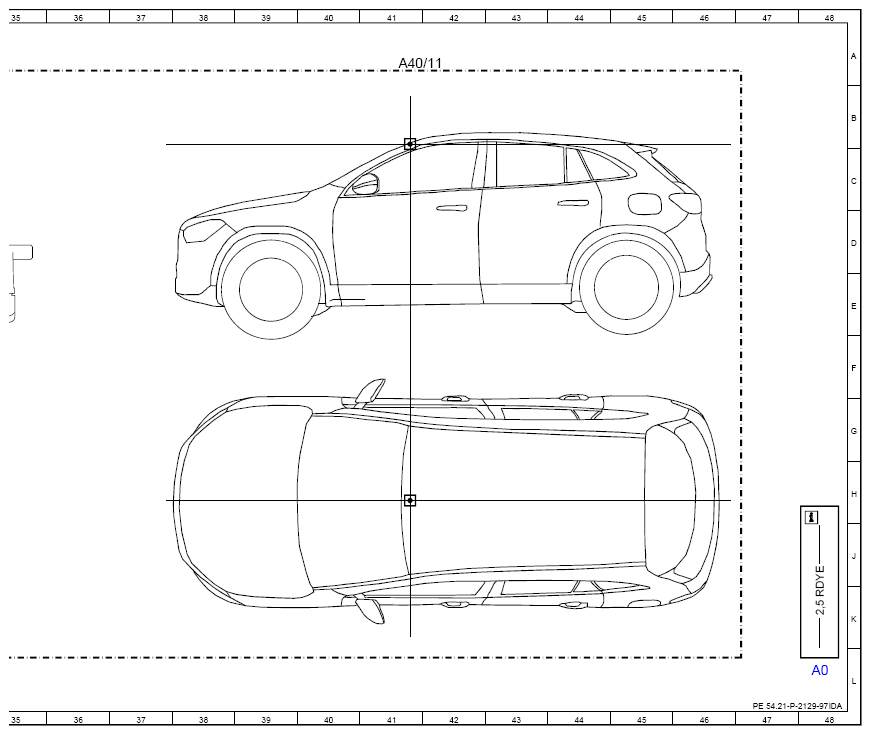

| A40/11 | Mono multifunction camera | 41A |
| A40/11 | Mono multifunction camera | 12A |
| A40/11 | Mono multifunction camera | 20A |
| CAN PER | Peripherals CAN | 13K |
| Code 233 | DISTRONIC Distance-Pi lot | 11F |
| Code 233 | DISTRONIC Distance-Pi lot | 16F |
| Code 235 | Park-Pilot with PARKTRONIC | 11F |
| Code 235 | Park-Pilot with PARKTRONIC | 16F |
| Code 258 | Active Brake Assist | 11F |
| Code 258 | Active Brake Assist | 16F |
| Code L | LEFT-HAND DRIVE | 8G |
| Code R | RIGHT-HAND DRIVE | 10G |
| F152/4 | Vehicle interior fuse and relay module | 5L |
| F152/4f169 | Electrical fuse 169 | 4K |

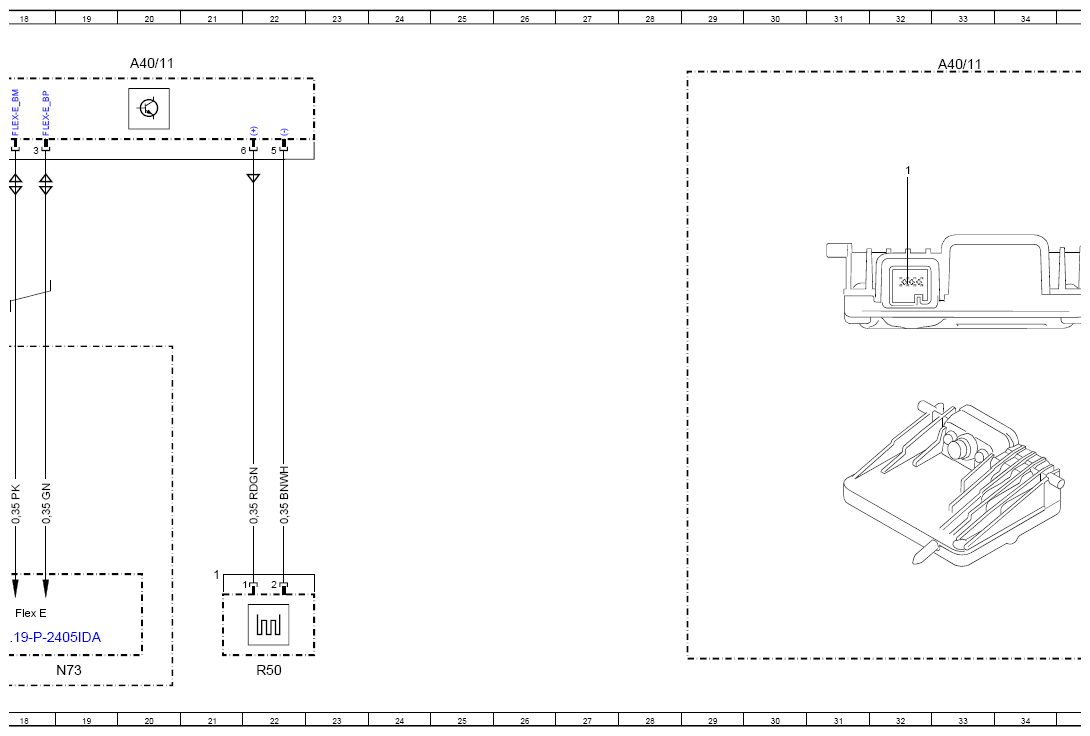

| Flex E | Chassis FlexRay | 18K |
| N62 | Parking system control unit | 17L |
| N73 | Electronic ignition switch control unit | 19L |
| R50 | Auxiliary heater heating element | 22L |
| W78 | Roof ground point 1 | 8J |
| W78/2 | Roof ground point 2 | 10J |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 13L |
