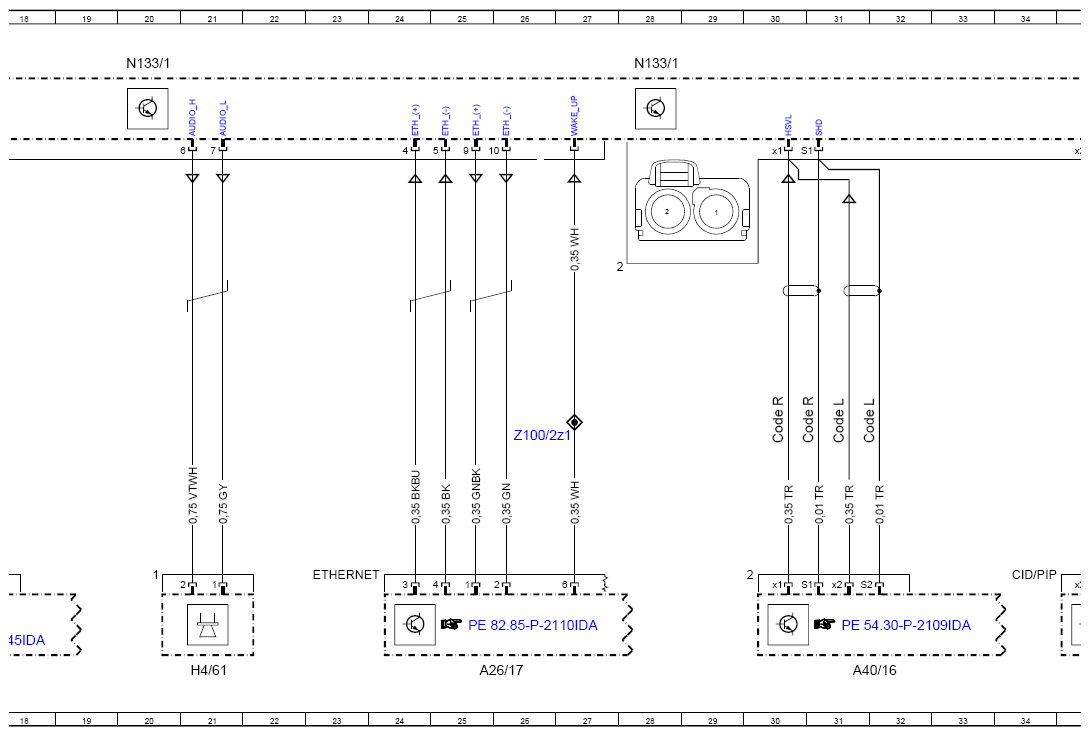

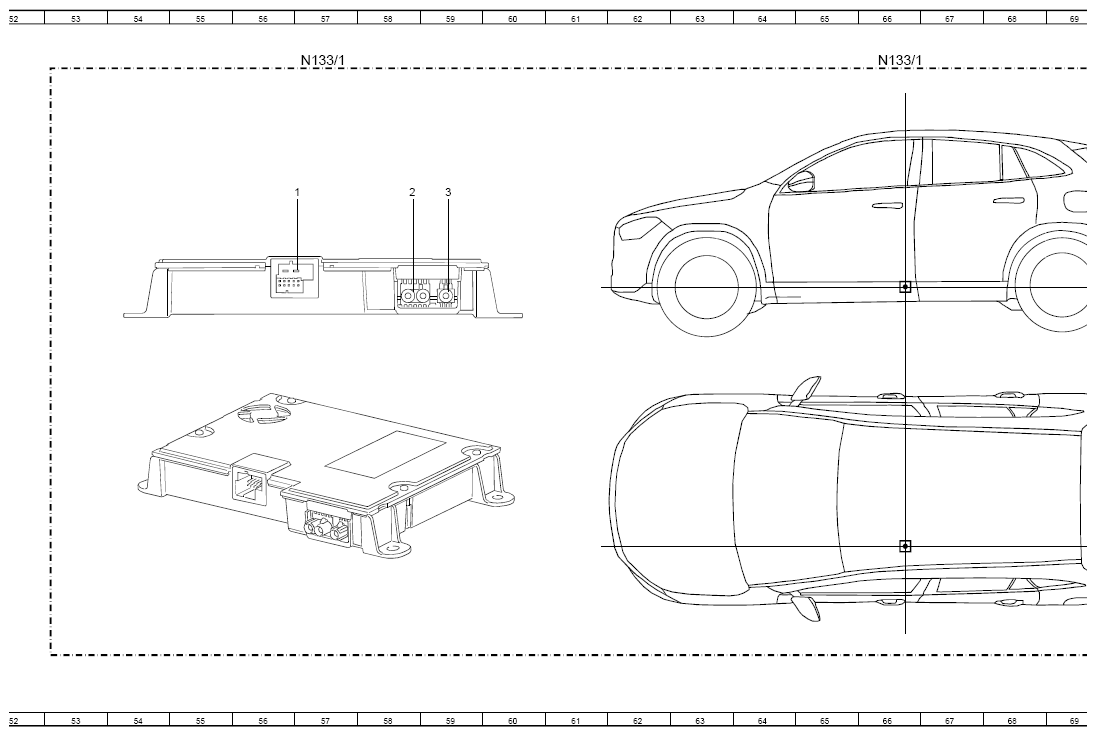

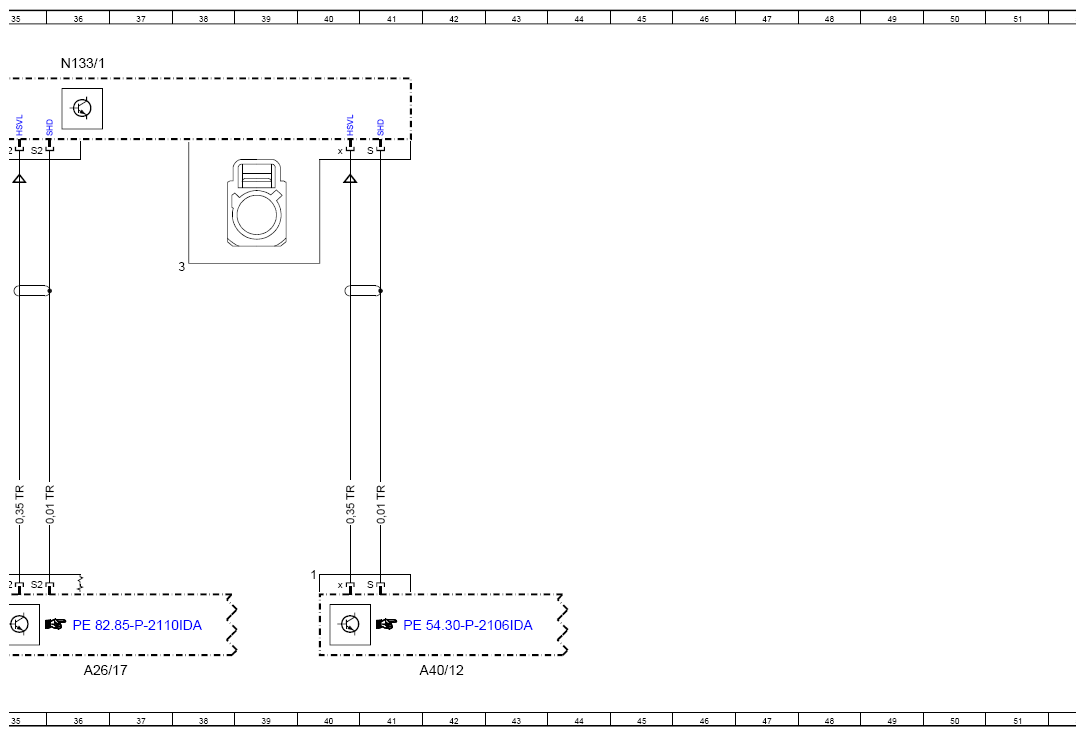

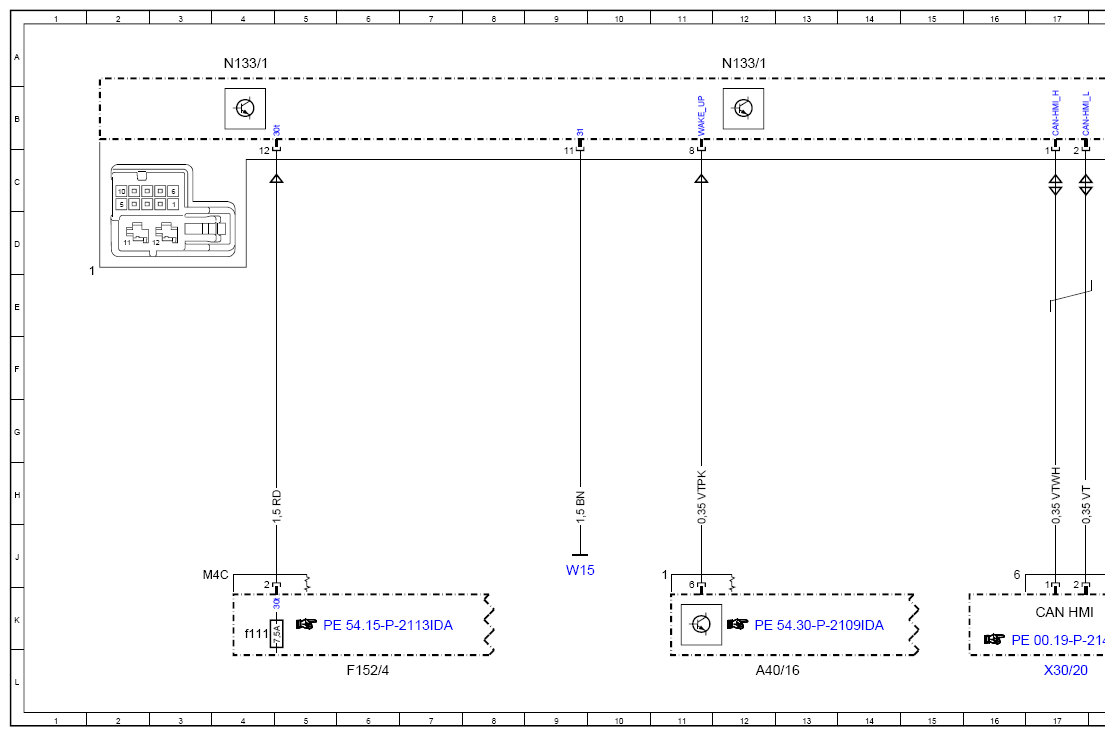

Wiring Diagram For Instrument Cluster Control Unit - PE54.30-P-2110-97IDA
Model 247
with code 547 (Connect 20 Entry (NTG6))
Control unit N133/1
Model 247
with code 548 (Connect 20 MID (NTG6))
Control unit N133/1
Model 247
with code 549 (Connect 20 HIGH (NTG6))
Control unit N133/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A26/17 | Head unit | 25L |
| A26/17 | Head unit | 36L |
| A40/12 | Head-up display | 42L |
| A40/16 | Head unit/instrument cluster display cluster | 31L |
| A40/16 | Head unit/instrument cluster display cluster | 12L |
| CAN HMI | User interface CAN | 17K |
| Code L | LEFT-HAND DRIVE | 31G |
| Code L | LEFT-HAND DRIVE | 32G |
| Code R | RIGHT-HAND DRIVE | 30G |
| Code R | RIGHT-HAND DRIVE | 31G |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4f111 | Fuse 111 | 4K |
| H4/61 | Instrument cluster speaker | 21L |
| N133/1 | Instrument cluster control unit | 4A |
| N133/1 | Instrument cluster control unit | 12A |
| N133/1 | Instrument cluster control unit | 20A |
| N133/1 | Instrument cluster control unit | 28A |
| N133/1 | Instrument cluster control unit | 36A |
| N133/1 | Instrument cluster control unit | 57A |
| N133/1 | Instrument cluster control unit | 66A |
| W15 | Right front footwell ground point | 9J |
| X30/20 | User interface CAN (CAN HMD potential distributor | 17L |
| Z100/2z1 | Wake-up signal connector sleeve | 26G |
