Wiring Diagram For Instrument Cluster And Head Unit Display Group - PE54.30-P-2109-97IDA
Model 247
Display cluster A40/16
| Code: | Designation: | Position: |
|---|---|---|

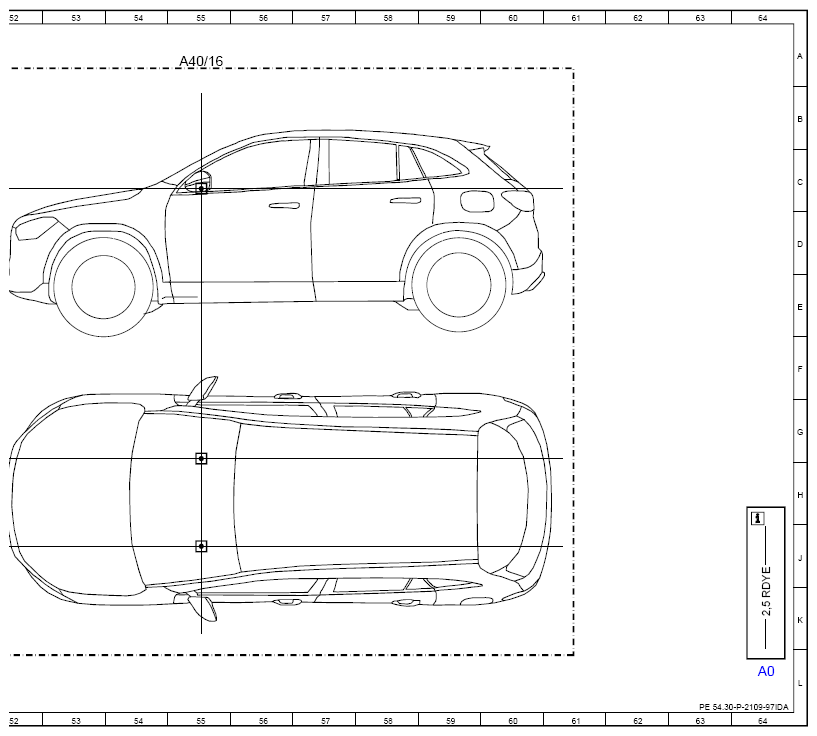

| A0 | Use of wiring diagrams | 64L |
| A26/17 | Head unit | 35L |
| A40/16 | Head unit/instrument cluster display cluster | 47A |
| A40/16 | Head unit/instrument cluster display cluster | 55A |

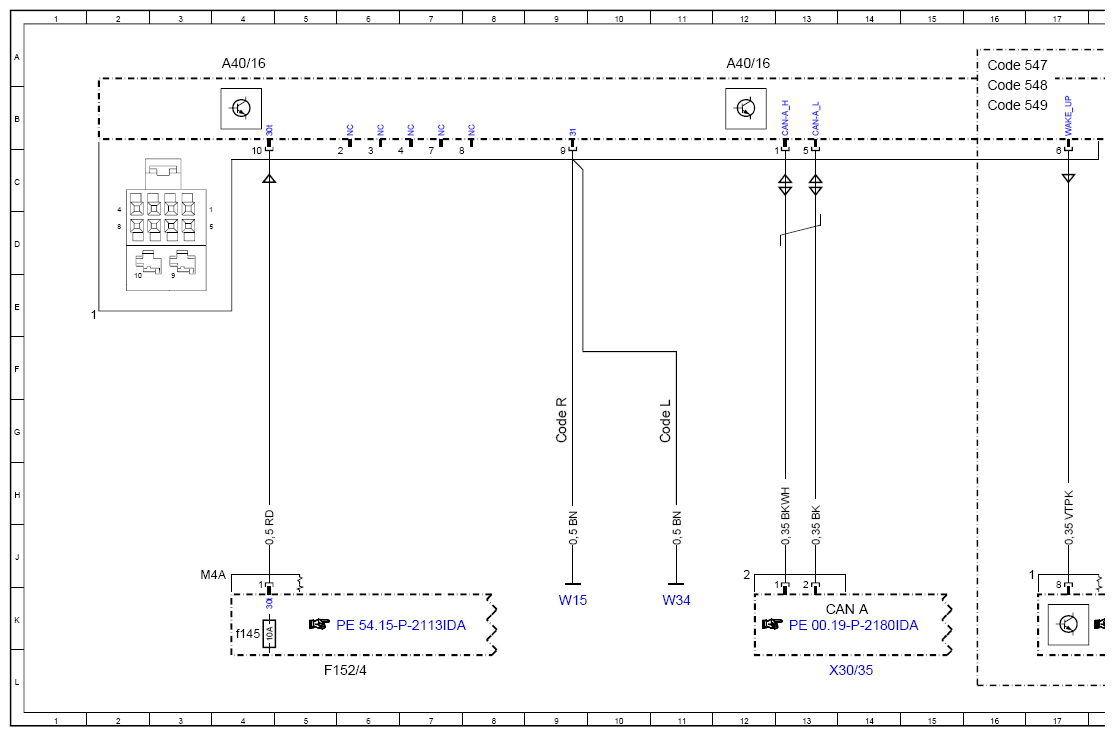

| A40/16 | Head unit/instrument cluster display cluster | 4A |
| A40/16 | Head unit/instrument cluster display cluster | 12A |
| A40/16 | Head unit/instrument cluster display cluster | 20A |
| A40/16 | Head unit/instrument cluster display cluster | 27A |

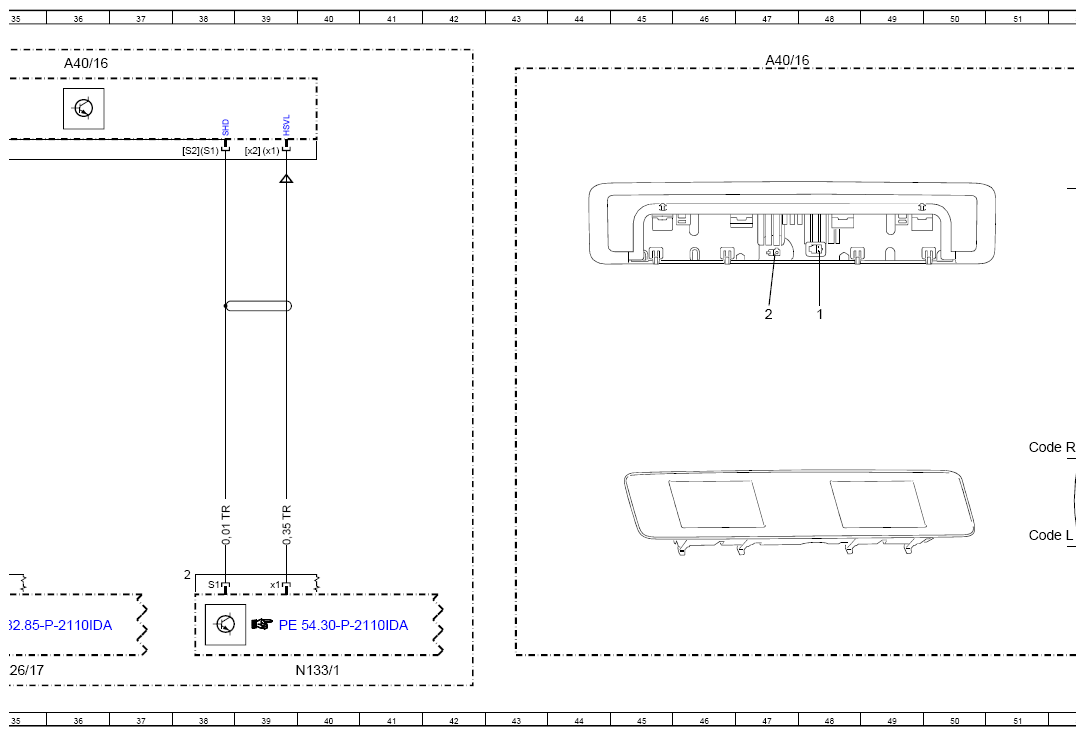

| A40/16 | Head unit/instrument cluster display cluster | 36A |
| CAN A | Telematics CAN | 13K |

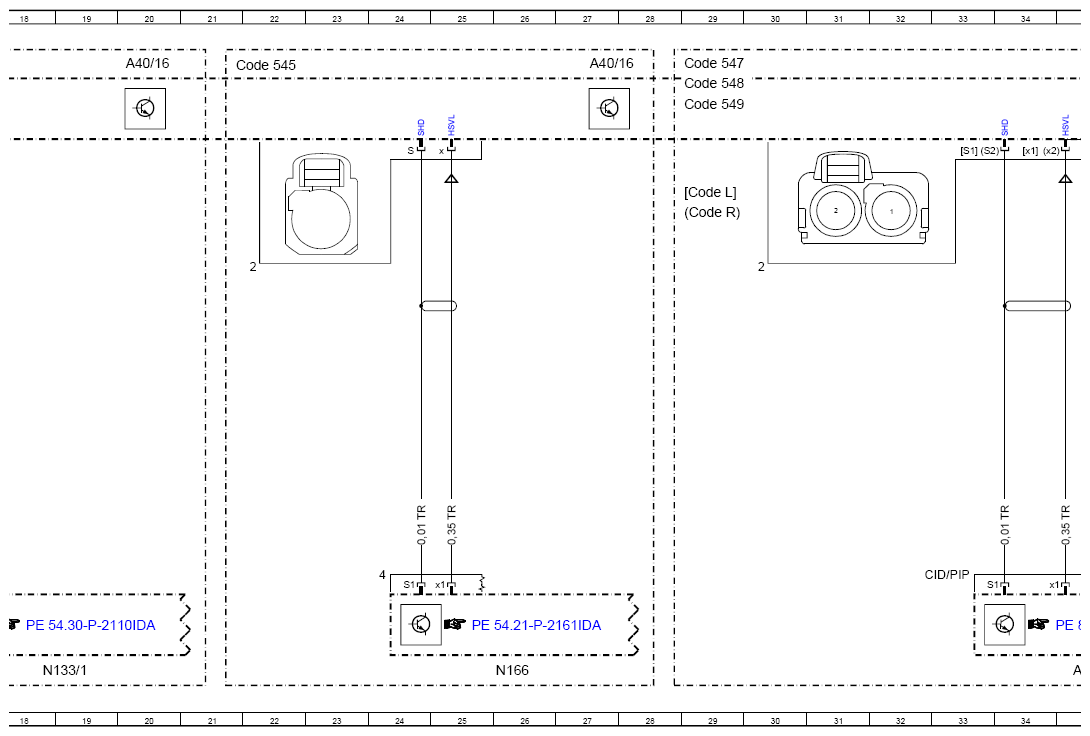

| Code 545 | Connect 5 (NTG6) | 21A |
| Code 547 | Connect 20 Entry (NTG6) | 16A |
| Code 547 | Connect 20 Entry (NTG6) | 29A |
| Code 548 | Connect 20 MID (NTG6) | 16B |
| Code 548 | Connect 20 MID (NTG6) | 29B |
| Code 549 | Connect 20 HIGH (NTG6) | 16B |
| Code 549 | Connect 20 HIGH (NTG6) | 29B |
| Code L | LEFT-HAND DRIVE | 11G |
| Code L | LEFT-HAND DRIVE | 29C |
| Code L | LEFT-HAND DRIVE | 51J |
| Code R | RIGHT-HAND DRIVE | 9G |
| Code R | RIGHT-HAND DRIVE | 51G |
| Code R | RIGHT-HAND DRIVE | 29D |
| F152/4 | Vehicle interior fuse and relay module | 5L |
| F152/4f145 | Fuse 145 | 4K |
| N133/1 | Instrument cluster control unit | 40L |
| N133/1 | Instrument cluster control unit | 18L |
| N166 | Head unit/instrument cluster control unit | 26L |
| W15 | Right front footwell ground point | 9K |
| W34 | Left footwell ground point | 11K |
| X30/35 | Telematics CAN potential distributor (CAN A) | 14L |
