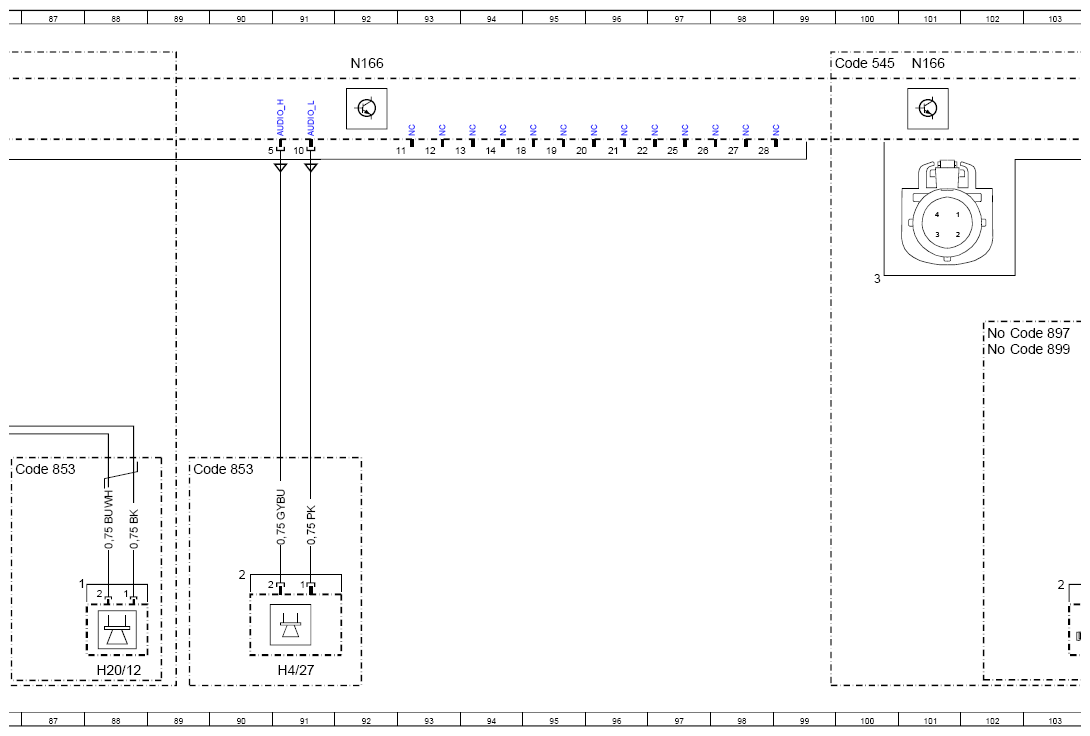

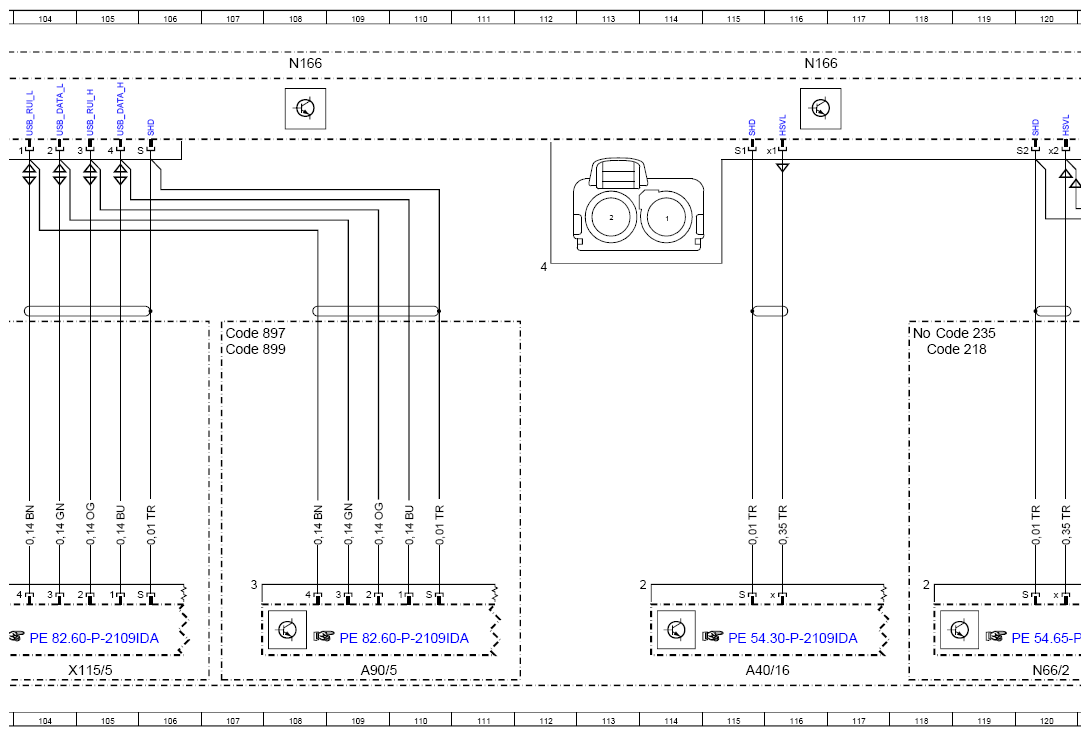

Wiring Diagram For Instrument Cluster And Head Unit Control Unit - PE54.21-P-2161-97IDA
Model 247
with code 545 (Connect 5 (NTG6))
Control unit N166
| Code: | Designation: | Position |
|---|---|---|

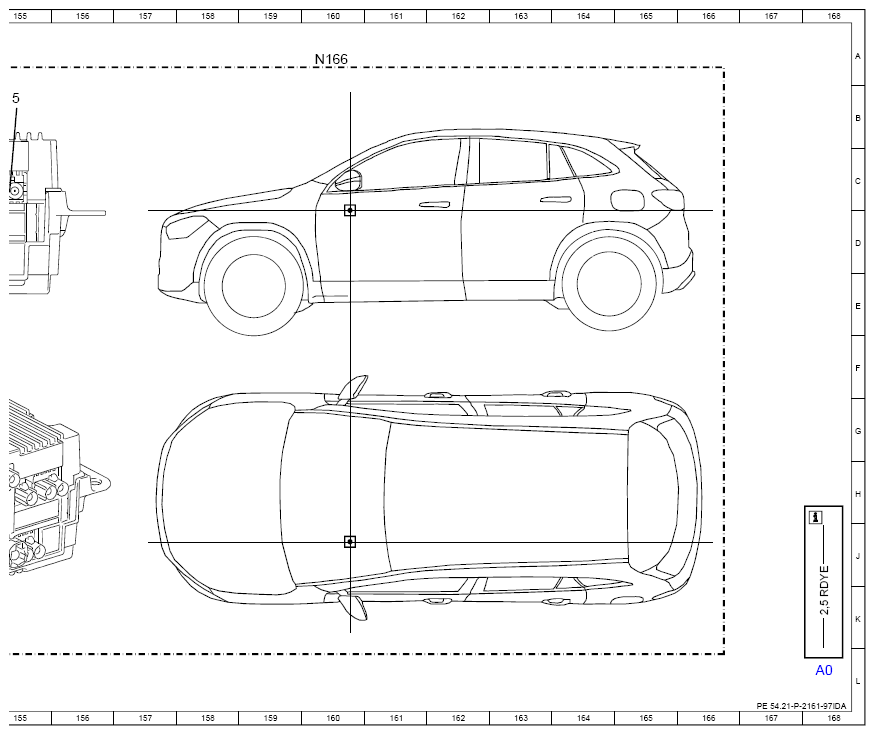

| A0 | Use of wiring diagrams | 168L |

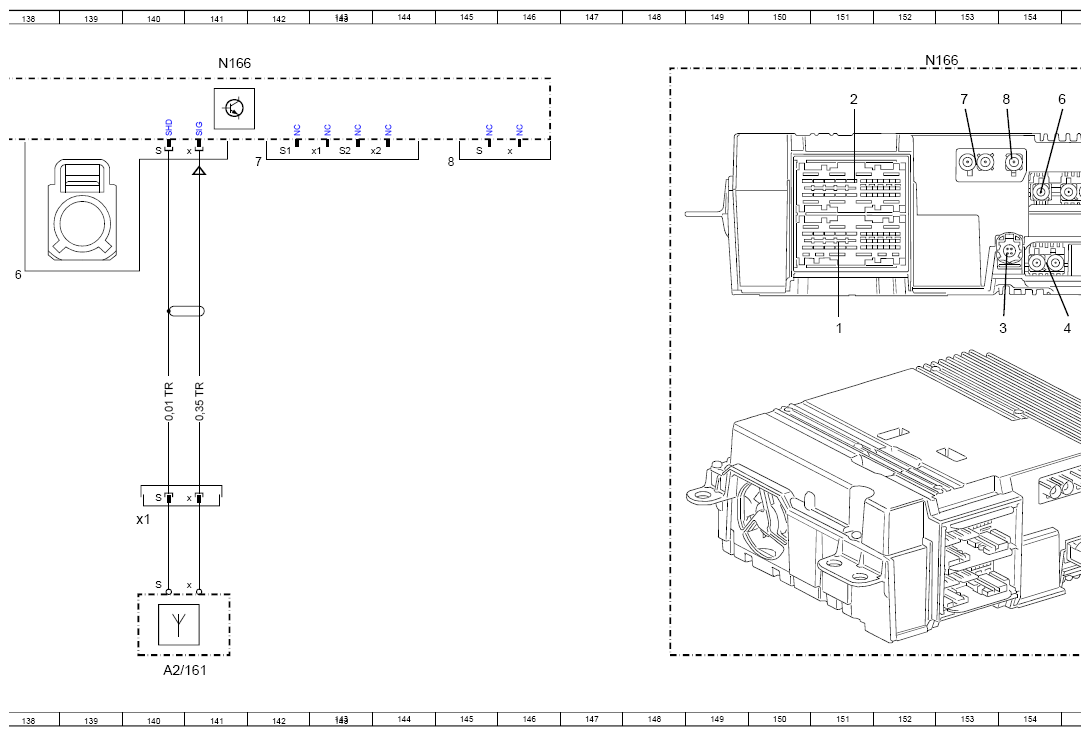

| A2/161 | Bluetooth®/WiFi antenna | 140L |
| A2/161x1 | Bluetooth®/WiFi antenna electrical connector | 140H |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 131L |
| A2/19 | FM2, DAB and TV2 antenna amplifier | 135L |
| A40/16 | Head unit/instrument cluster display cluster | 115L |
| A90/5 | Multimedia connection unit | 48L |
| A90/5 | Multimedia connection unit | 109L |

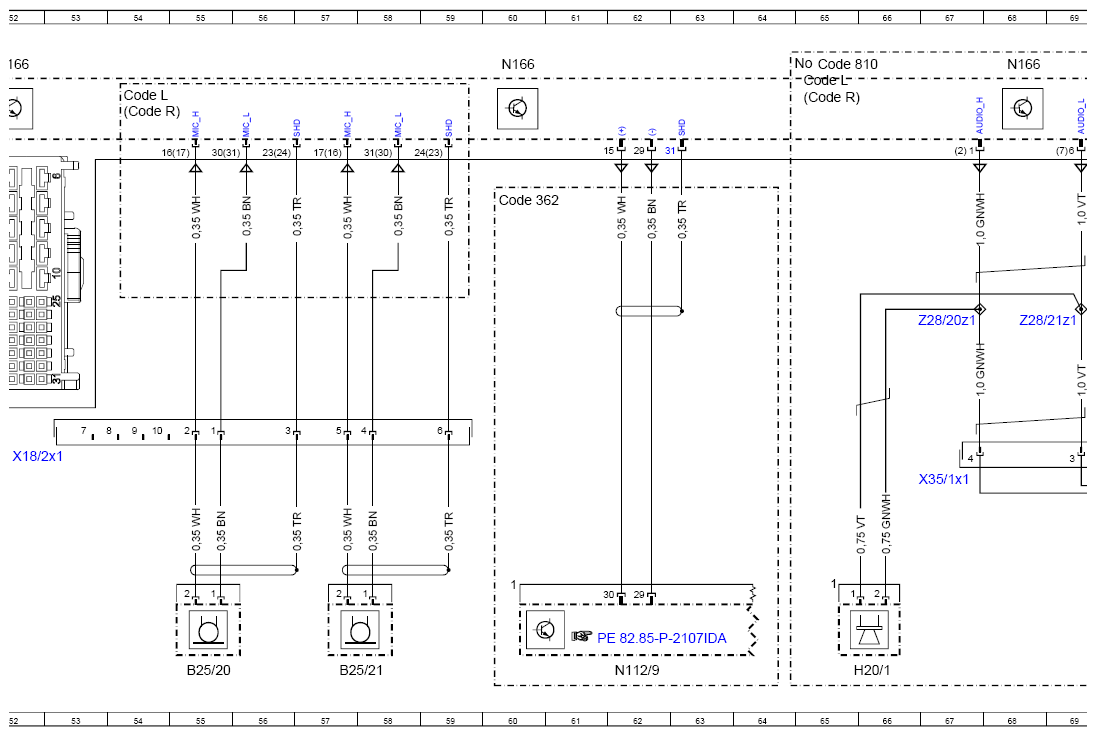

| B25/20 | Driver hands-free system microphone | 55L |
| B25/21 | Front passenger hands-free system microphone | 57L |
| CAN A | Telematics CAN | 20K |
| CAN C1 | Drive train CAN | 16K |
| CAN HMI | User interface CAN | 13K |
| CAN PER | Peripherals CAN | 48K |
| CAN PER | Peripherals CAN | 131K |
| CAN PER | Peripherals CAN | 135K |
| CAN PER | Peripherals CAN | 40K |
| Code 218 | Backup camera | 118F |
| Code 235 | Park-Pilot with PARKTRONIC | 118F |
| Code 235 | Park-Pilot with PARKTRONIC | 123F |
| Code 362 | HERMES LTE | 33D |
| Code 362 | HERMES LTE | 60C |
| Code 545 | Connect 5 (NTG6) | 38D |
| Code 545 | Connect 5 (NTG6) | 99A |
| Code 6U0 | Engine sound via speakers | 15D |
| Code 810 | Sound system | 65A |
| Code 853 | Midline sound system | 28D |
| Code 853 | Midline sound system | 82H |
| Code 853 | Midline sound system | 86H |
| Code 853 | Midline sound system | 89H |
| Code 897 | Wireless mobile phone charging | 38F |
| Code 897 | Wireless mobile phone charging | 42F |
| Code 897 | Wireless mobile phone charging | 107F |
| Code 897 | Wireless mobile phone charging | 102F |
| Code 899 | Wireless phone charging at front and antenna | 38F |
| Code 899 | Wireless phone charging at front and antenna | 42F |
| Code 899 | Wireless phone charging at front and antenna | 107F |
| Code 899 | Wireless phone charging at front and antenna | 102F |
| Code L | LEFT-HAND DRIVE | 10H |
| Code L | LEFT-HAND DRIVE | 54B |
| Code L | LEFT-HAND DRIVE | 65A |
| Code R | RIGHT-HAND DRIVE | 9H |
| Code R | RIGHT-HAND DRIVE | 54B |
| Code R | RIGHT-HAND DRIVE | 65B |

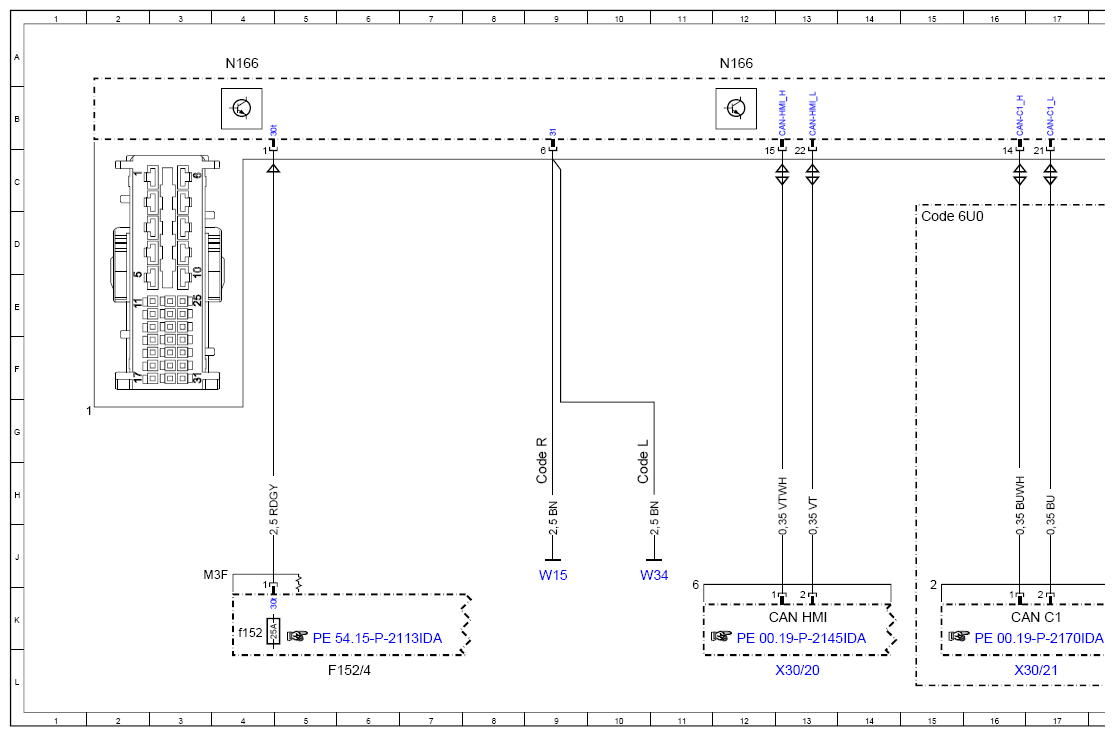

| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4f152 | Fuse 152 | 4K |
| H20/1 | Left A-pillar tweeter | 66L |
| H20/11 | Left rear door tweeter | 84L |
| H20/12 | Right rear door tweeter | 88L |
| H20/2 | Right A-pillar tweeter | 73L |
| H4/27 | Center instrument panel speaker | 91L |
| H4/61 | Instrument cluster speaker | 27L |

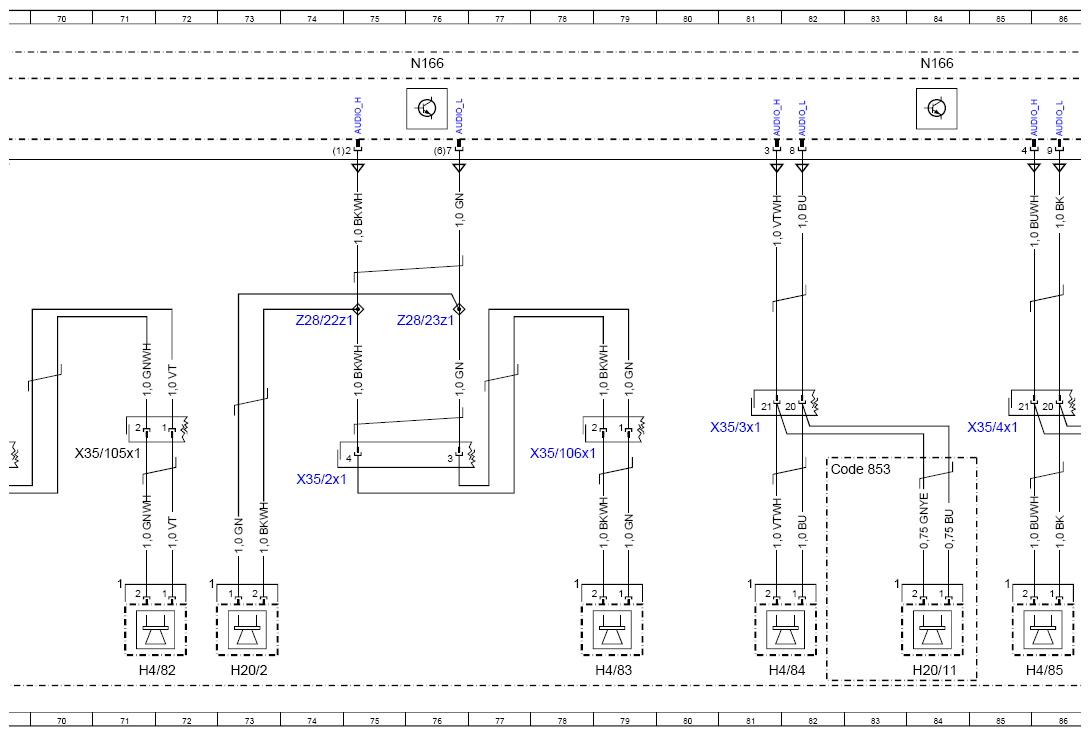

| H4/82 | Left front door woofer/midrange speaker | 71L |
| H4/83 | Right front door woofer/midrange speaker | 79L |
| H4/84 | Left rear door woofer/midrange speaker | 81L |
| H4/85 | Right rear door woofer/midrange speaker | 86L |
| N112/9 | HERMES control unit | 35L |
| N112/9 | HERMES control unit | 62L |
| N166 | Head unit/instrument cluster control unit | 152A |
| N166 | Head unit/instrument cluster control unit | 160A |
| N166 | Head unit/instrument cluster control unit | 4A |
| N166 | Head unit/instrument cluster control unit | 12A |
| N166 | Head unit/instrument cluster control unit | 20A |
| N166 | Head unit/instrument cluster control unit | 28A |
| N166 | Head unit/instrument cluster control unit | 36A |
| N166 | Head unit/instrument cluster control unit | 44A |
| N166 | Head unit/instrument cluster control unit | 52A |
| N166 | Head unit/instrument cluster control unit | 60A |
| N166 | Head unit/instrument cluster control unit | 68A |
| N166 | Head unit/instrument cluster control unit | 76A |
| N166 | Head unit/instrument cluster control unit | 84A |
| N166 | Head unit/instrument cluster control unit | 92A |
| N166 | Head unit/instrument cluster control unit | 101A |
| N166 | Head unit/instrument cluster control unit | 108A |
| N166 | Head unit/instrument cluster control unit | 116A |
| N166 | Head unit/instrument cluster control unit | 124A |
| N166 | Head unit/instrument cluster control unit | 133A |
| N166 | Head unit/instrument cluster control unit | 141A |
| N40/9 | Woofer amplifier | 30L |

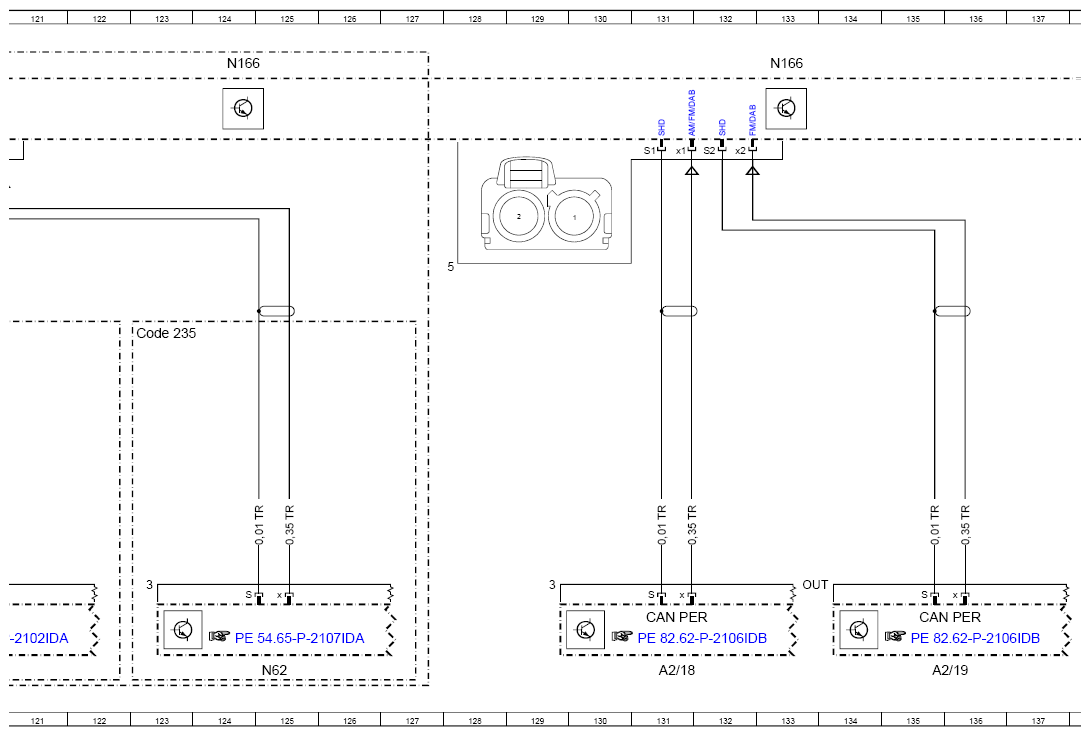

| N62 | Parking system control unit | 125L |
| N66/2 | Backup camera control unit | 120L |
| W15 | Right front footwell ground point | 9J |
| W34 | Left footwell ground point | 10J |
| X11/4 | Diagnostic connector | 24L |

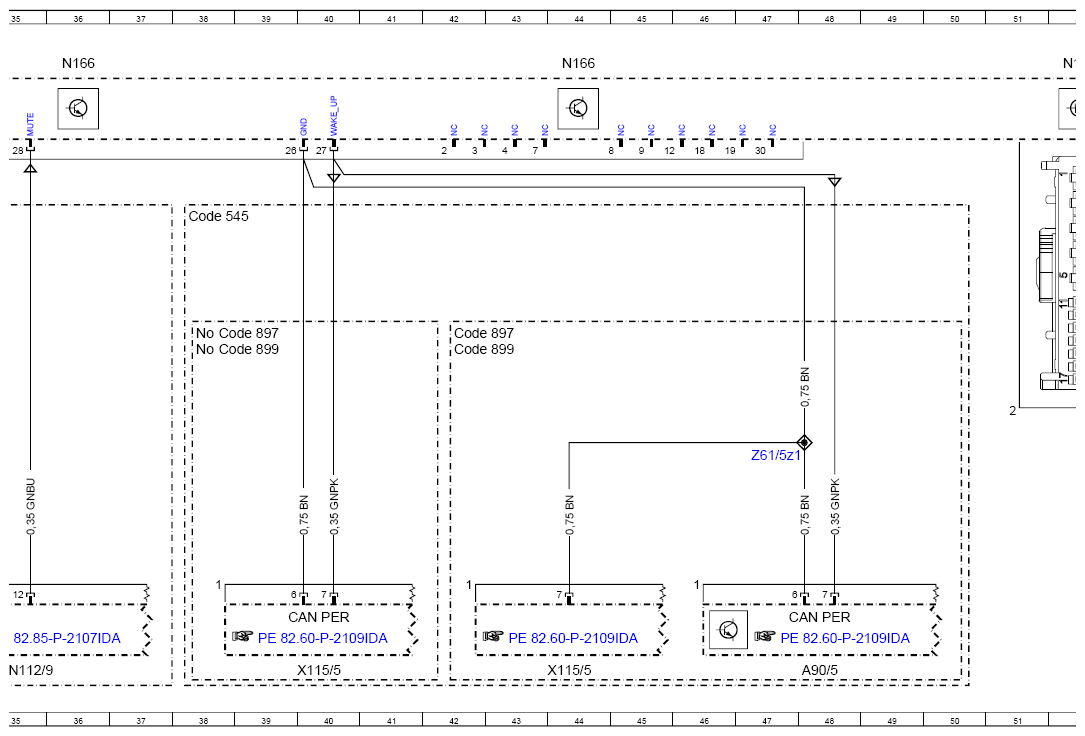

| X115/5 | Front center console USB connector | 40L |
| X115/5 | Front center console USB connector | 44L |
| X115/5 | Front center console USB connector | 105L |
| X18/2x1 | Vehicle interior/roof electrical connector | 52G |
| X30/20 | User interface CAN (CAN HMD potential distributor | 13L |
| X30/21 | Drive train CAN (CAN CD potential distributor | 16L |

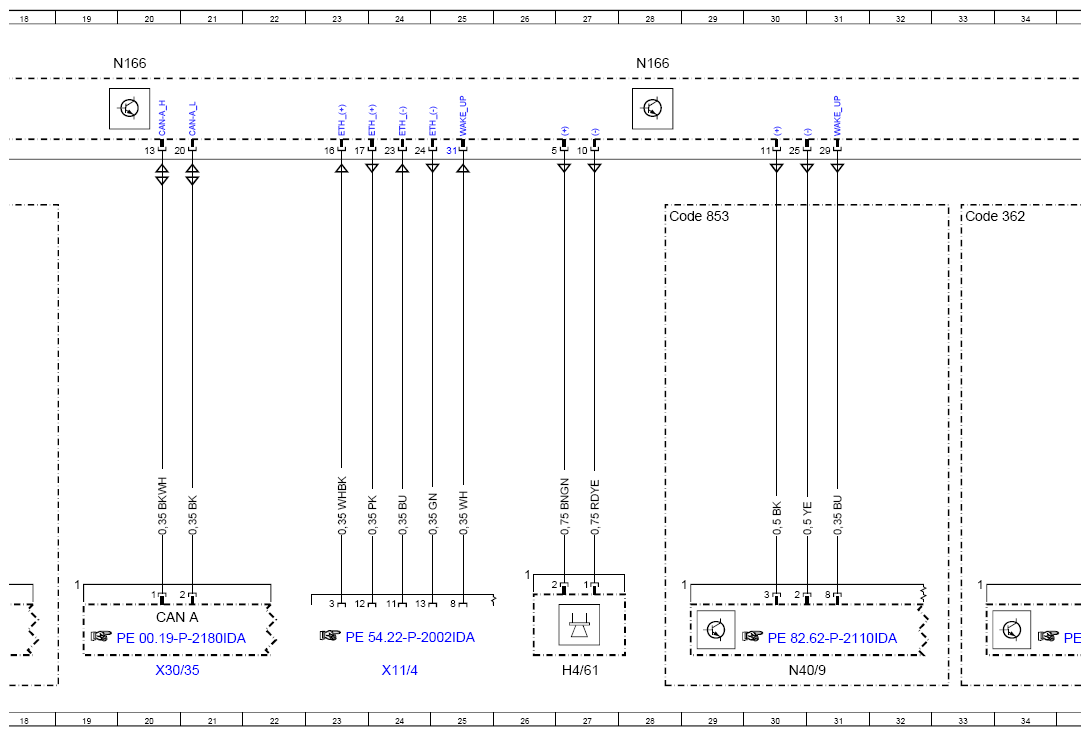

| X30/35 | Telematics CAN potential distributor (CAN A) | 20L |
| X35/105x1 | Driver door module electrical connector | 71G |
| X35/106x1 | Passenger door module electrical connector | 78G |
| X35/1x1 | Driver door electrical connector | 67H |
| X35/2x1 | Front passenger door electrical connector | 74H |
| X35/3x1 | Left rear door electrical connector | 81G |
| X35/4x1 | Right rear door electrical connector | 85G |
| Z28/20z1 | Audio signal HIGH connector sleeve | 67E |
| Z28/21z1 | Audio signal LOW connector sleeve | 69E |
| Z28/22z1 | Audio signal HIGH connector sleeve | 74E |
| Z28/23z1 | Audio signal LOW connector sleeve | 76E |
| Z61/5z1 | Ground connection connector sleeve | 47G |
