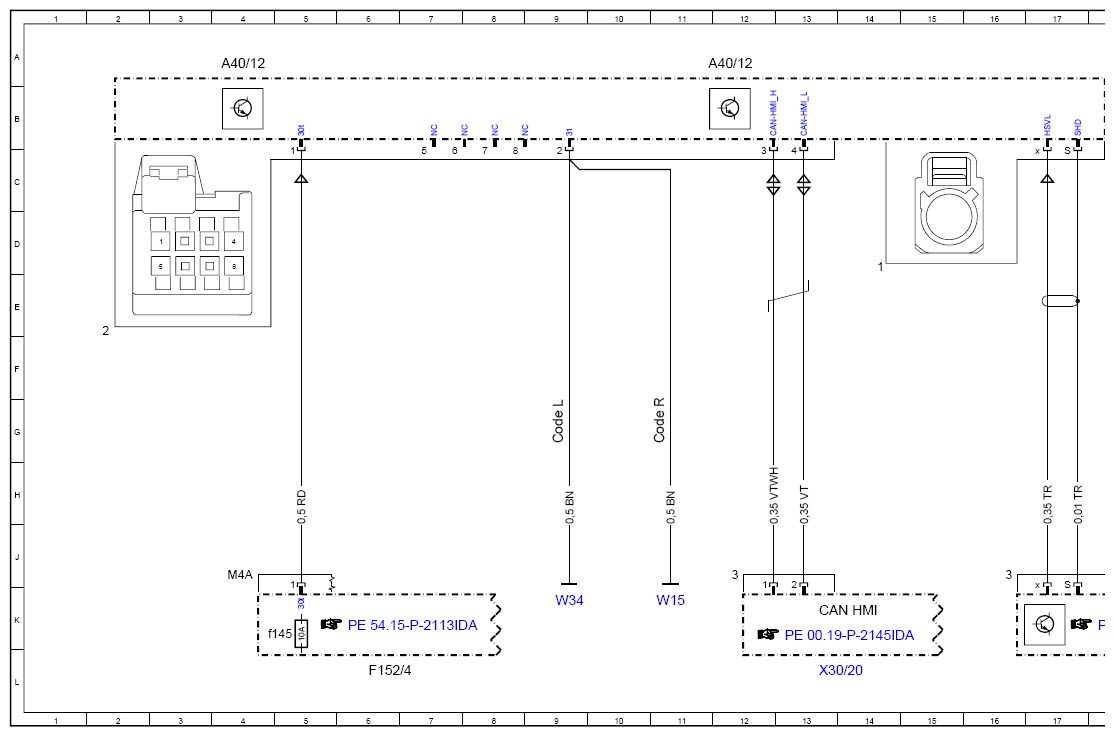

Wiring Diagram For Head-Up Display - PE54.30-P-2106-97IDA
Model 247 with code 463 (Head-up display)
Display A40/12
| Code: | Designation: | Position: |
|---|---|---|

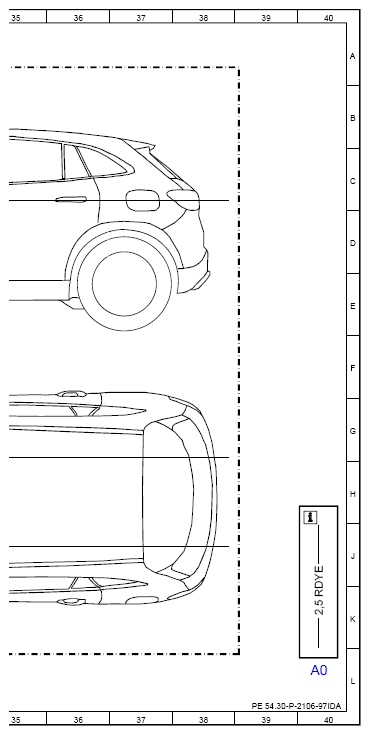

| A0 | Use of wiring diagrams | 40L |

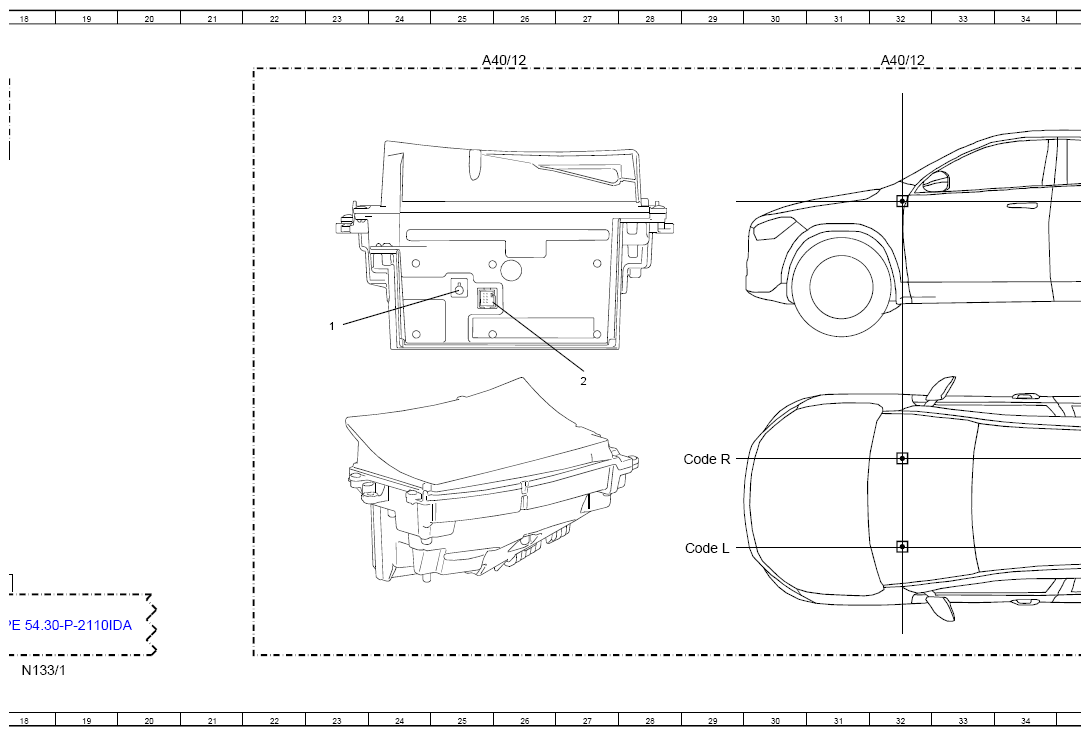

| A40/12 | Head-up display | 4A |
| A40/12 | Head-up display | 12A |
| A40/12 | Head-up display | 26A |
| A40/12 | Head-up display | 32A |
| CAN HMI | User interface CAN | 13K |
| Code L | LEFT-HAND DRIVE | 9G |
| Code L | LEFT-HAND DRIVE | 29J |
| Code R | RIGHT-HAND DRIVE | 11G |
| Code R | RIGHT-HAND DRIVE | 29H |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4f145 | Fuse 145 | 5K |
| N133/1 | Instrument cluster control unit | 18L |
| W15 | Right front footwell ground point | 11K |
| W34 | Left footwell ground point | 9K |
| X30/20 | User interface CAN (CAN HMD potential distributor | 13L |
