Wiring Diagram For Electronic Ignition Lock Control Unit (EZS) - PE54.21-P-2104-97IDA
Model 247

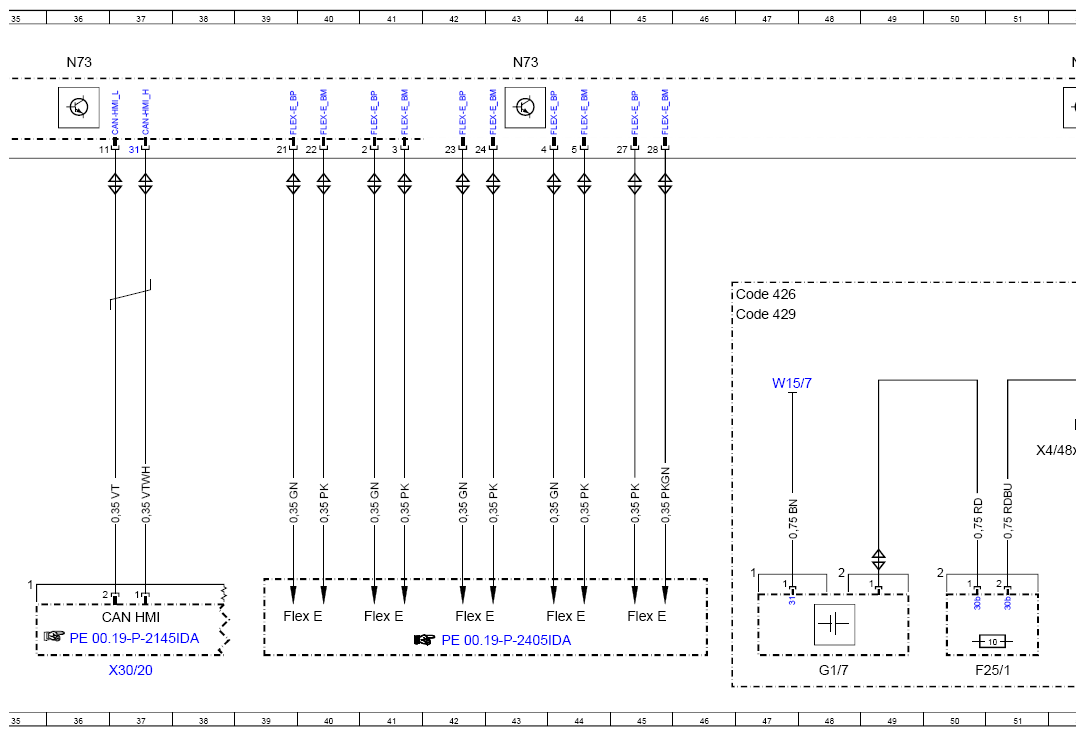

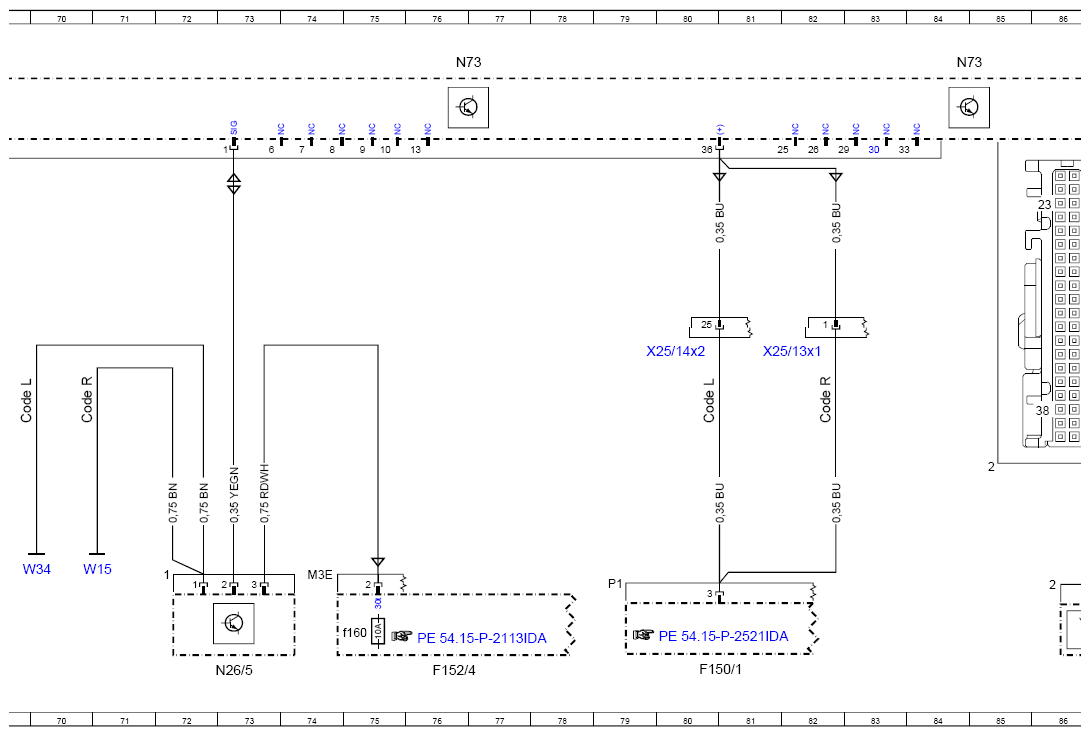

Control unit N73
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 168L |
| A17/3 | Left rear KEYLESS GO door handle | 131L |
| A17/3x1 | Left rear KEYLESS GO door handle electrical connector | - |
| A17/4 | Right rear KEYLESS GO door handle | 135L |
| A17/4x1 | Right rear KEYLESS GO door handle electrical connector | - |
| A17/5 | Driver door KEYLESS-GO door handle | 103L |
| A17/5x1 | Driver's door KEYLESS-GO door handle electrical connector | - |
| A17/6 | Front passenger door KEYLESS-GO door handle | 109L |
| A17/6x1 | Front passenger door KEYLESS-GO door handle electrical connector | - |

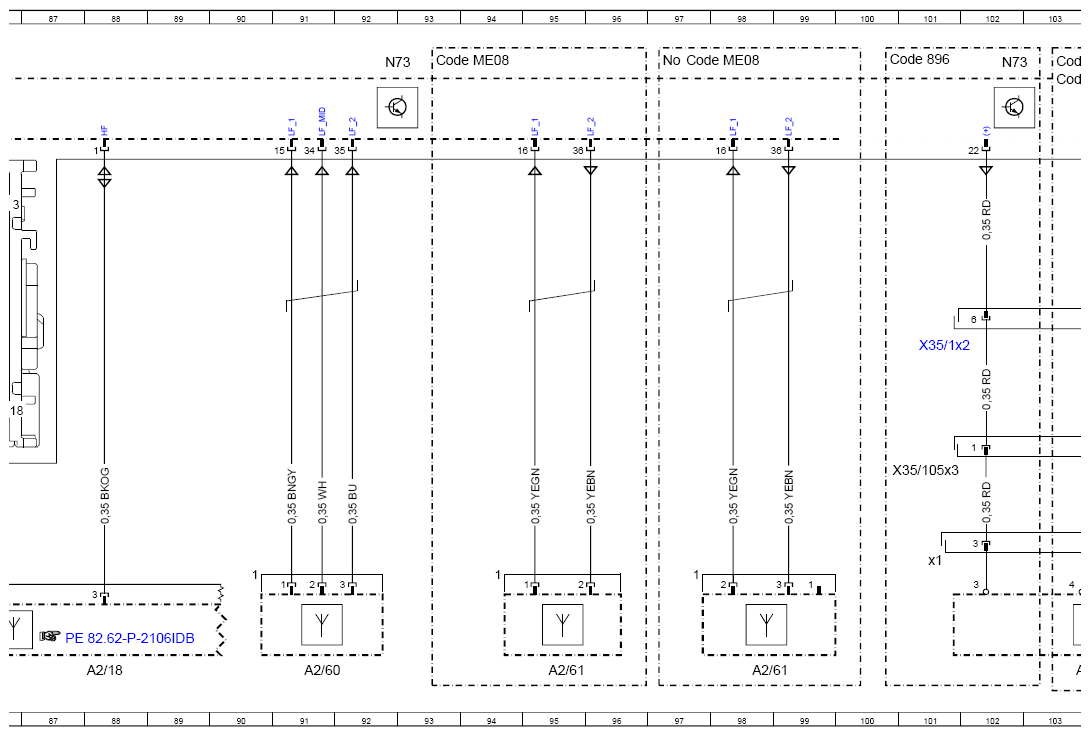

| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 88L |

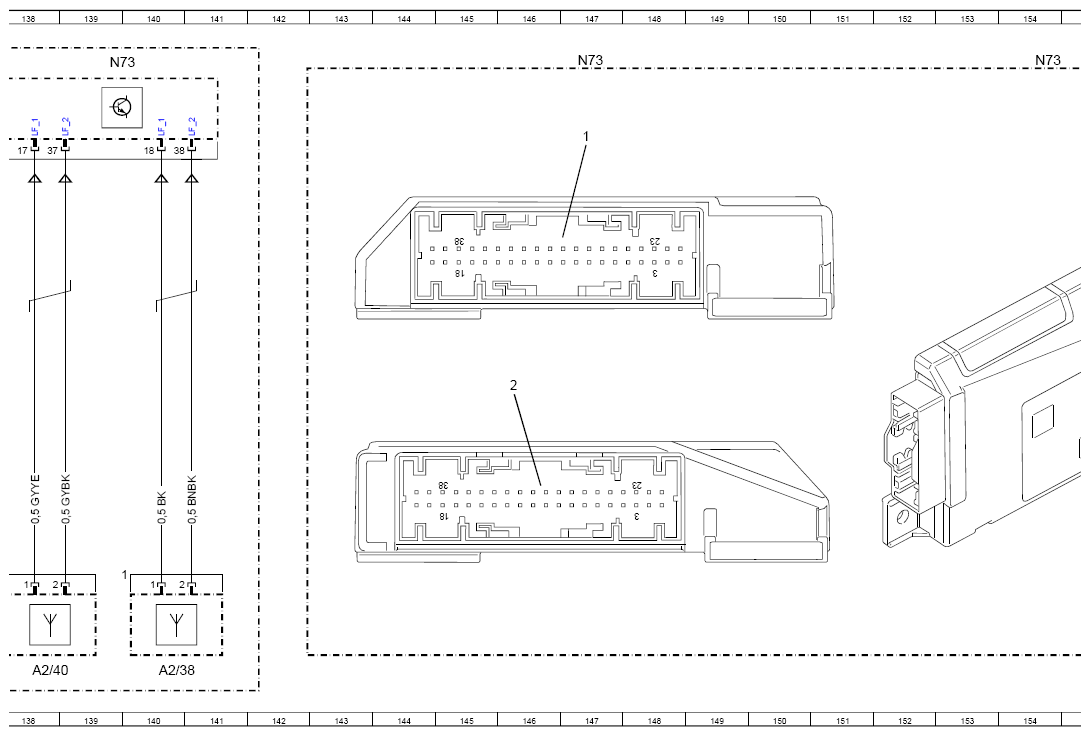

| A2/38 | Left underfloor KEYLESS-GO antenna | 140L |
| A2/40 | Right underfloor KEYLESS-GO antenna | 138L |
| A2/60 | Center console KEYLESS-GO antenna | 91L |
| A2/61 | Load compartment KEYLESS GO antenna | 95L |
| A2/61 | Load compartment KEYLESS GO antenna | 98L |
| A87/1 | Rear switching module upper sensor | 119L |
| A87/2 | Rear switching module lower sensor | 128L |

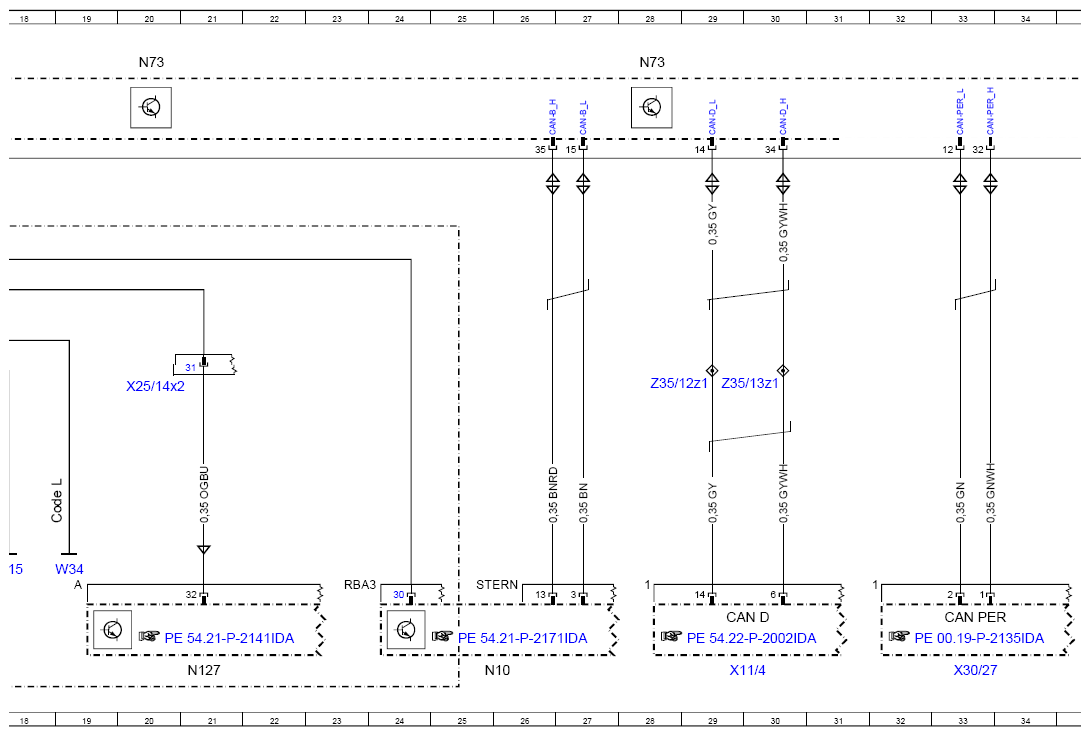

| CAN D | Diagnostic CAN | 29K L |
| CAN MM] | User interface CAN | 37K |
| CAN PER | Peripherals CAN | 33K |
| Code 426 | 8G-DCT | 46E |
| Code 426 | 8G-DCT | 58F |
| Code 429 | 7G-DCT | 46E |
| Code 429 | 7G-DCT | 58E |
| Code 429 | 7G-DCT | 58F |
| Code 871 | HANDS-FREE ACCESS | 112E |
| Code 889 | KEYLESS-GO | 103A |
| Code 896 | Vehicle access and drive authorization via mobile phone | 100A |
| Code 896 | Vehicle access and drive authorization via mobile phone | 103A |
| Code L | LEFT-HAND DRIVE | 64G |
| Code L | LEFT-HAND DRIVE | 70G |
| Code L | LEFT-HAND DRIVE | 8E |
| Code L | LEFT-HAND DRIVE | 19H |
| Code L | LEFT-HAND DRIVE | 80G |
| Code L | LEFT-HAND DRIVE | 9H |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 58F |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 58F |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 58E |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE 0M608 | 58E |
| Code ME08 | Hybrid drive 75kW-84kW variant (incl. plug-in) | 15D |
| Code ME08 | Hybrid drive 75kW-84kW variant (incl. plug-in) | 93A |
| Code ME08 | Hybrid drive 75kW-84kW variant (incl. plug-in) | 97A |
| Code R | RIGHT-HAND DRIVE | 61G |
| Code R | RIGHT-HAND DRIVE | 70G |
| Code R | RIGHT-HAND DRIVE | 7E |
| Code R | RIGHT-HAND DRIVE | 18H |
| Code R | RIGHT-HAND DRIVE | 82G |
| Code R | RIGHT-HAND DRIVE | 9H |
| F150/1 | Starter battery pre-fuse box | 80L |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4 | Vehicle interior fuse and relay module | 76L |
| F152/4 | Vehicle interior fuse and relay module | 114L |
| F152/4f132 | Fuse 132 | 4K |
| F152/4f160 | Fuse 160 | 75K |
| F152/4f167 | Electrical fuse 167 | 113K |
| F25/1 | Additional battery fuse | 50L |
| Flex E | Chassis FlexRay | 39K |
| Flex E | Chassis FlexRay | 41K |
| Flex E | Chassis FlexRay | 42K |
| Flex E | Chassis FlexRay | 43K |
| Flex E | Chassis FlexRay | 45K |
| G1/7 | Additional battery | 48L |

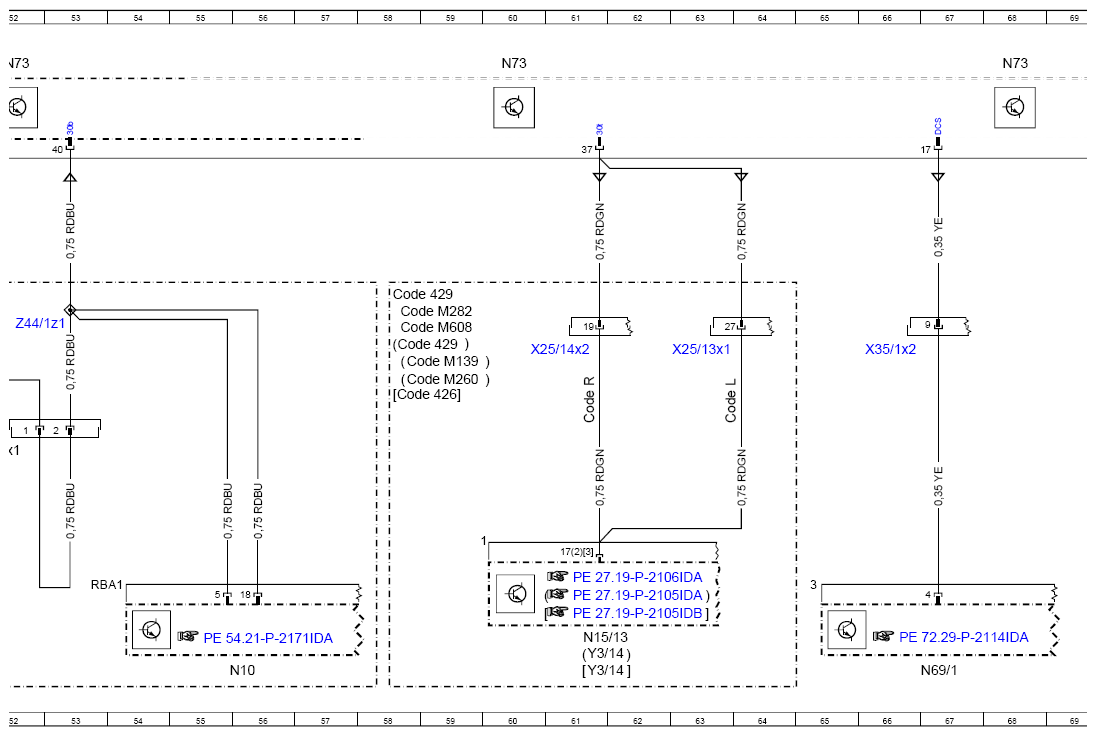

| N10 | Central control module | 25L |
| N10 | Central control module | 56L |
| N127 | Drivetrain control unit | 21L |
| N15/13 | Double clutch transmission control unit | 61K |
| N26/5 | Electric steering lock control unit | 73L |

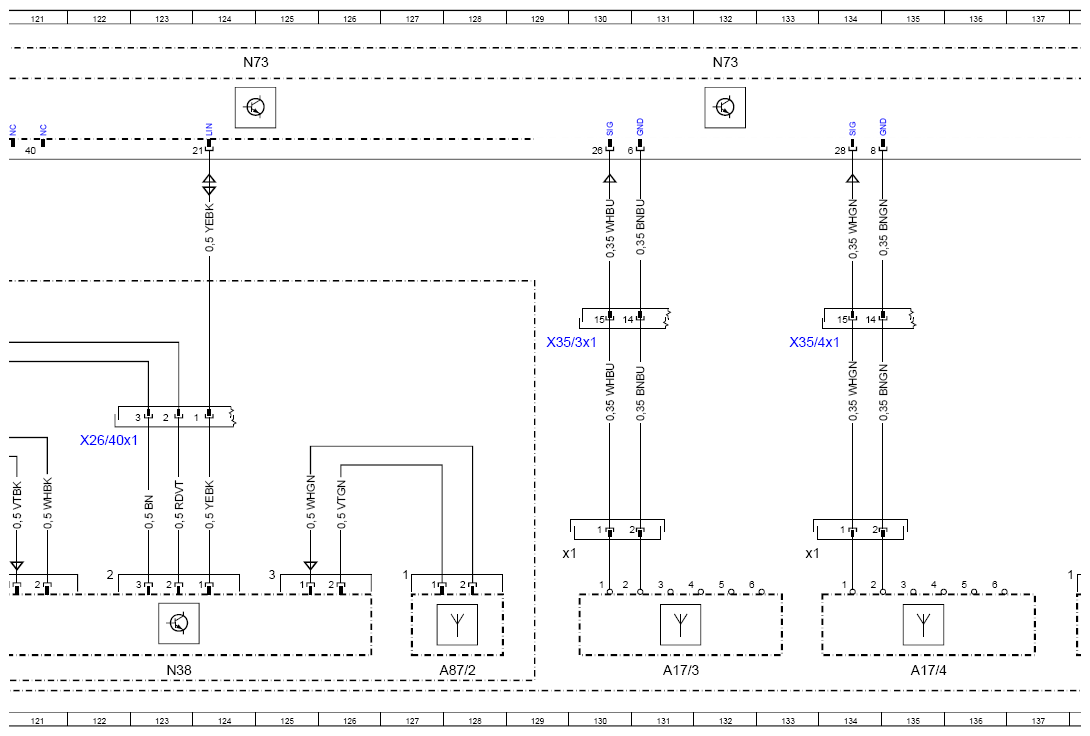

| N38 | Rear switching module | 123L |
| N69/1 | Driver door control unit | 67L |

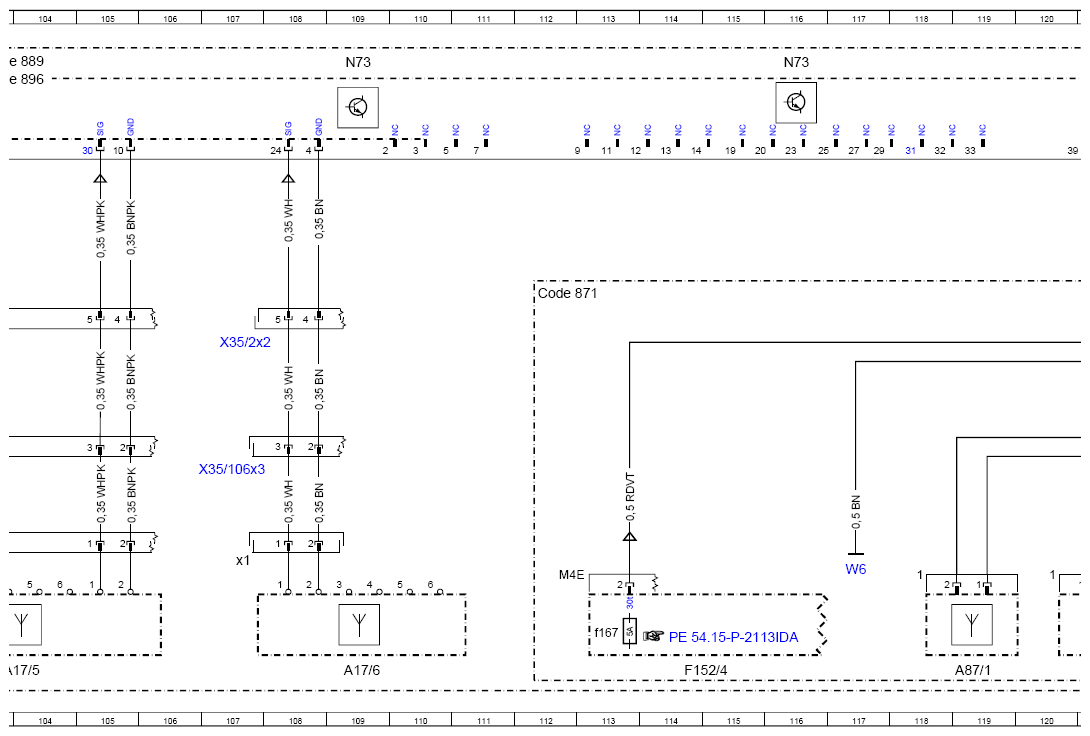

| N73 | Electronic ignition switch control unit | 4A |

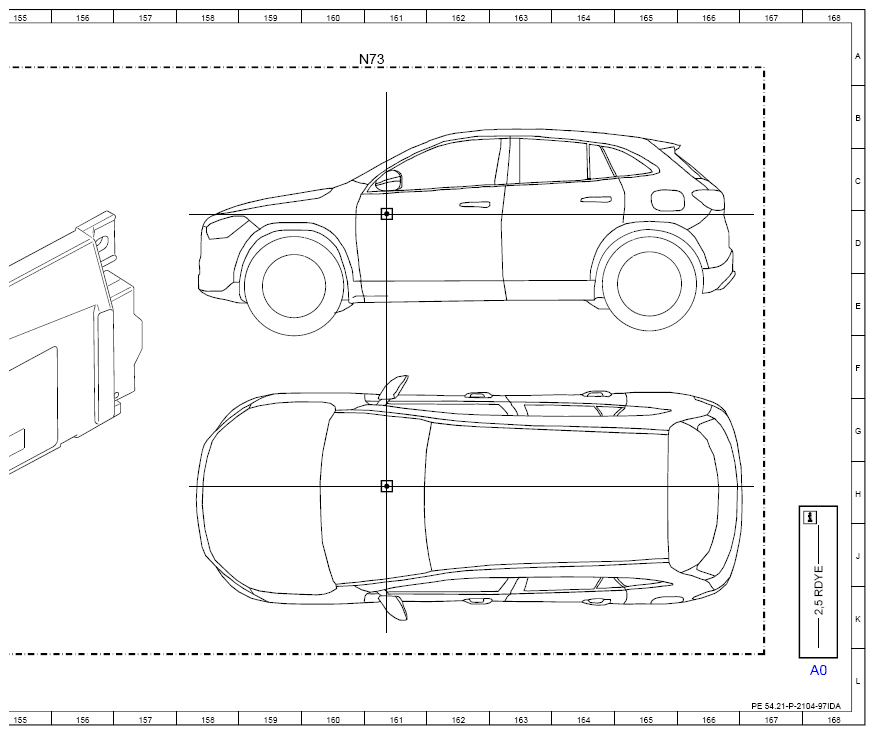

| N73 | Electronic ignition switch control unit | 161A |
| N73 | Electronic ignition switch control unit | 147A |
| N73 | Electronic ignition switch control unit | 154A |
| N73 | Electronic ignition switch control unit | 12A |
| N73 | Electronic ignition switch control unit | 20A |
| N73 | Electronic ignition switch control unit | 28A |
| N73 | Electronic ignition switch control unit | 36A |
| N73 | Electronic ignition switch control unit | 43A |
| N73 | Electronic ignition switch control unit | 52A |
| N73 | Electronic ignition switch control unit | 60A |
| N73 | Electronic ignition switch control unit | 68A |
| N73 | Electronic ignition switch control unit | 76A |
| N73 | Electronic ignition switch control unit | 84A |
| N73 | Electronic ignition switch control unit | 92A |
| N73 | Electronic ignition switch control unit | 102A |
| N73 | Electronic ignition switch control unit | 109A |
| N73 | Electronic ignition switch control unit | 116A |
| N73 | Electronic ignition switch control unit | 124A |
| N73 | Electronic ignition switch control unit | 132A |
| N73 | Electronic ignition switch control unit | 139A |

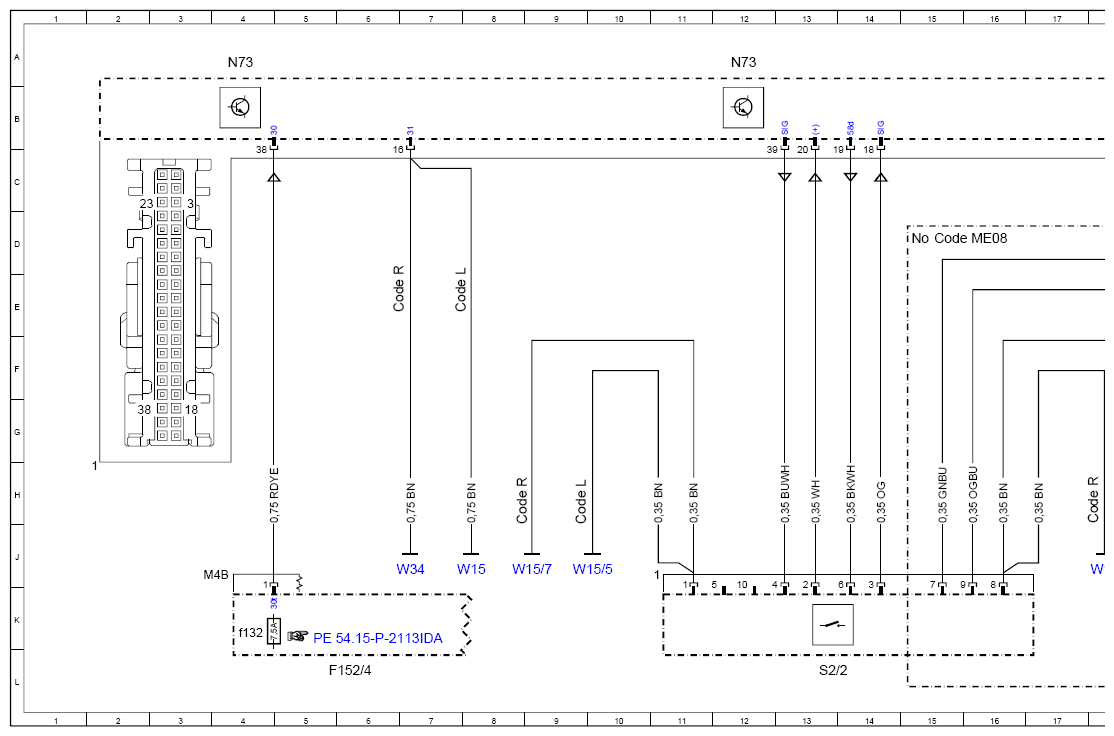

| S2/2 | Start/stop button with ECO start/stop function button | 13L |
| W15 | Right front footwell ground point | 8J |
| W15 | Right front footwell ground point | 18J |
| W15 | Right front footwell ground point | 70J |
| W15/5 | Left front footwell ground point | 9J |
| W15/7 | Right front footwell ground point | 47F |
| W15/7 | Right front footwell ground point | 8J |
| W34 | Left footwell ground point | 7J |
| W34 | Left footwell ground point | 19J |
| W34 | Left footwell ground point | 70J |
| W6 | Left wheel arch trunk ground point | 117 J |
| X11/4 | Diagnostic connector | 29L |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 81F |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 63F |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 79F |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 60F |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 20F |
| X26/40x1 | Rear frame floor assembly/bumper electrical connector | 122G |
| X30/20 | User interface CAN (CAN HMD potential distributor | 37L |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 33L |
| X35/105x3 | Driver door module electrical connector | 100H |
| X35/106x3 | Passenger door module electrical connector | 106H |
| X35/1x2 | Driver door electrical connector | 101F |
| X35/1x2 | Driver door electrical connector | 66F |
| X35/2x2 | Front passenger door electrical connector | 107F |
| X35/3x1 | Left rear door electrical connector | 129F |
| X35/4x1 | Right rear door electrical connector | 133F |
| X4/48x1 | Additional battery electrical connector | 51G |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 61L |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 61L |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 28F |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 30F |
| Z44/1z1 | Circuit 30b connector sleeve | 52E |
