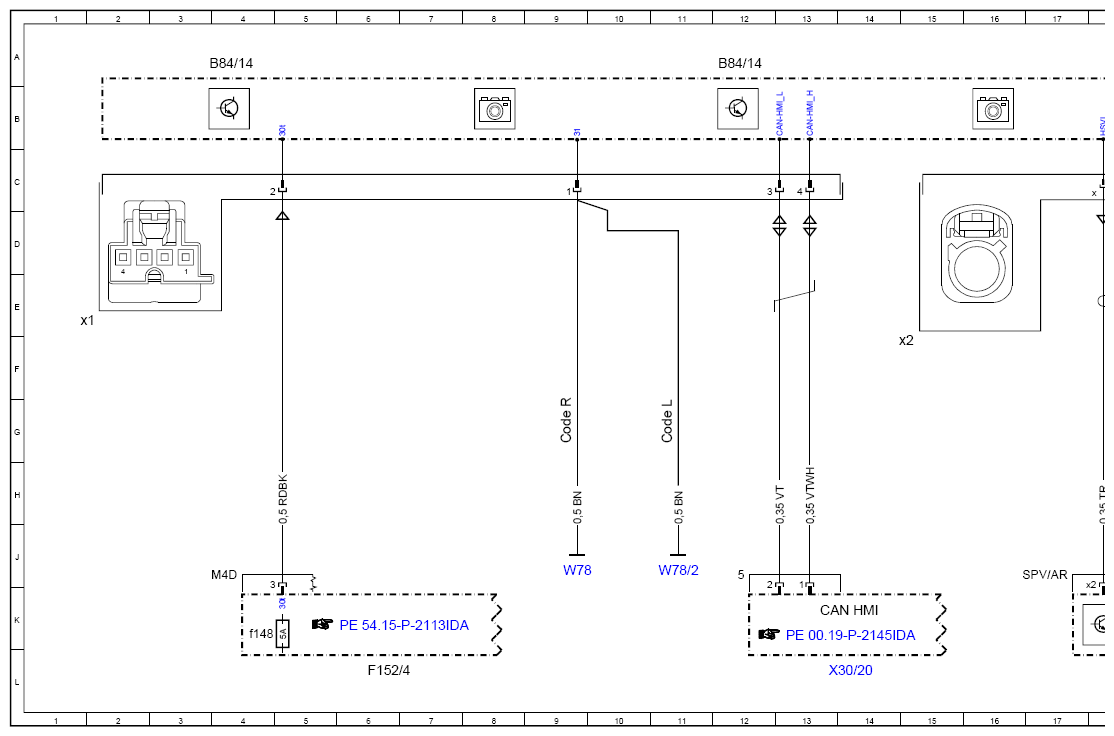

Wiring Diagram For Augmented Reality Camera - PE54.21-P-2159-97IDA
Model 247
with code U19 (Augmented reality video)
Camera B84/14
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A26/17 | Head unit | 19L |
| B84/14 | Augmented reality camera | 4A |
| B84/14 | Augmented reality camera | 12A |

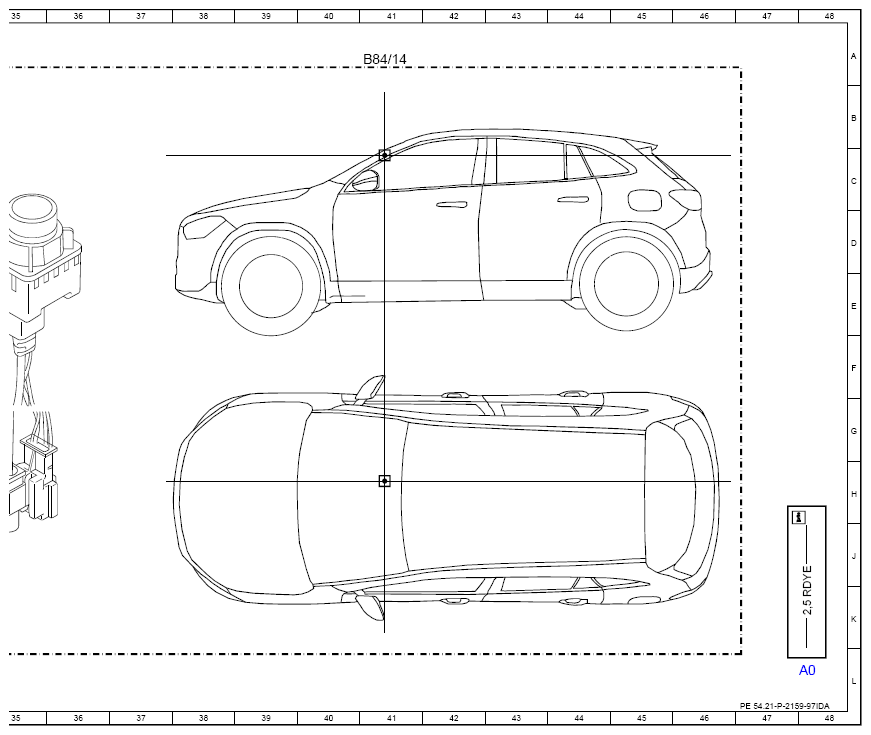

| B84/14 | Augmented reality camera | 41A |
| B84/14 | Augmented reality camera | 33A |
| B84/14x1 | Augmented reality camera electrical connector 1 | 1E |

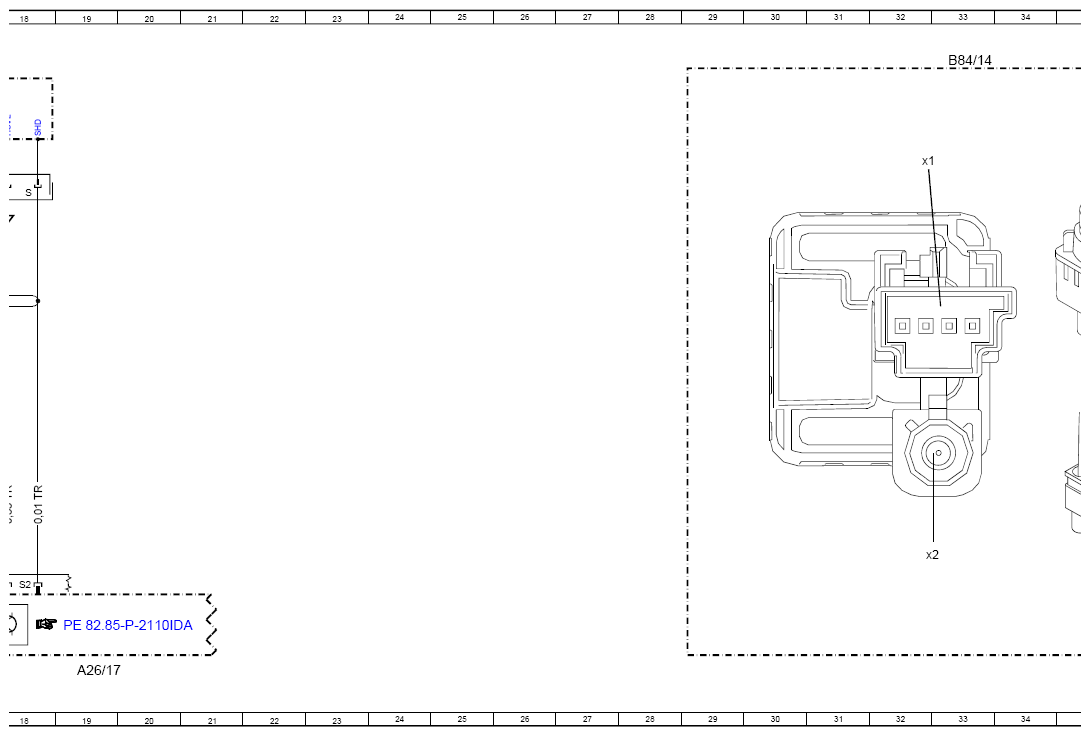

| B84/14x2 | Augmented reality camera electrical connector 2 | 15F |
| CAN HMI | User interface CAN | 13K |
| Code L | LEFT-HAND DRIVE | 11G |
| Code R | RIGHT-HAND DRIVE | 9G |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4f148 | Fuse 148 | 4K |
| W78 | Roof ground point 1 | 9J |
| W78/2 | Roof ground point 2 | 11J |
| X30/20 | User interface CAN (CAN HMD potential distributor | 14L |
