Wiring Diagram Control Unit DC/AC Converter - PE54.10-P-2103-97IDA
Model 247
with code U67 (230 V socket in rear passenger compartment) up to AEJ20/2
Model 247
with code U80 (115 V socket)
Control unit N24/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| Code 051 | YoM 20/2 | 14A |
| Code U67 | 230 volt socket in interior compartment | 14A |
| Code U80 | 115 V socket | 21A |

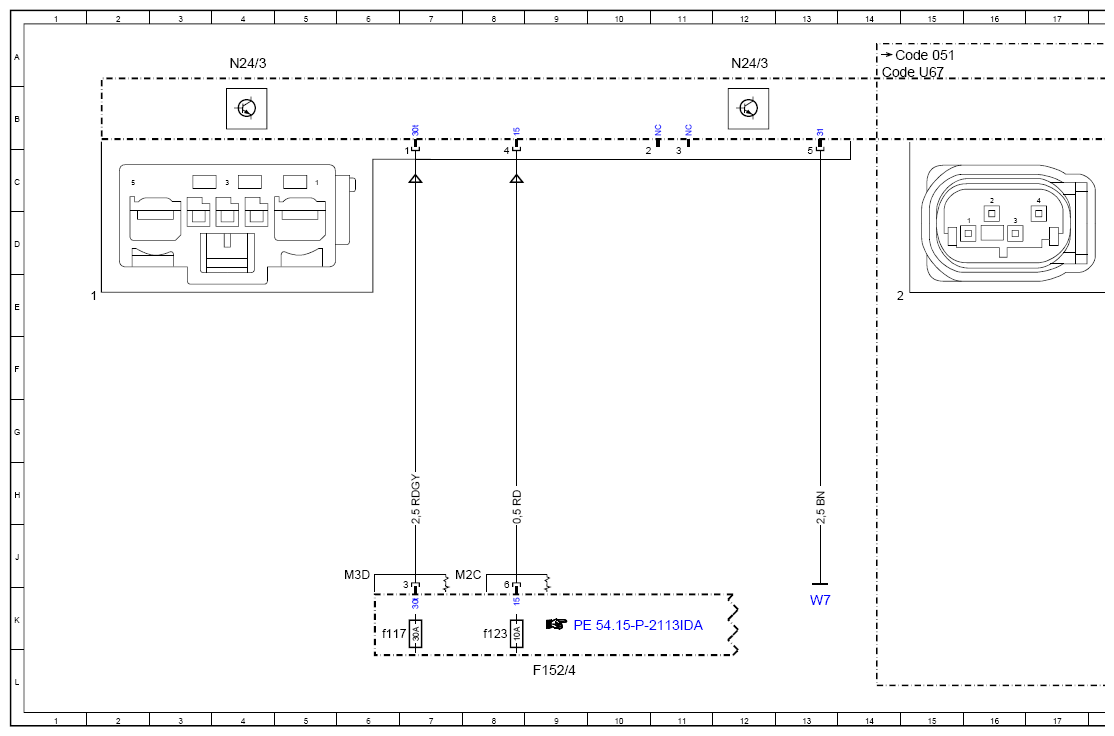

| F152/4 | Vehicle interior fuse and relay module | 9L |
| F152/4f117 | Fuse 117 | 6K |
| F152/4f123 | Fuse 123 | 8K |
| N24/3 | DC/AC converter control unit | 4A |
| N24/3 | DC/AC converter control unit | 12A |
| N24/3 | DC/AC converter control unit | 20A |
| N24/3 | DC/AC converter control unit | 33A |

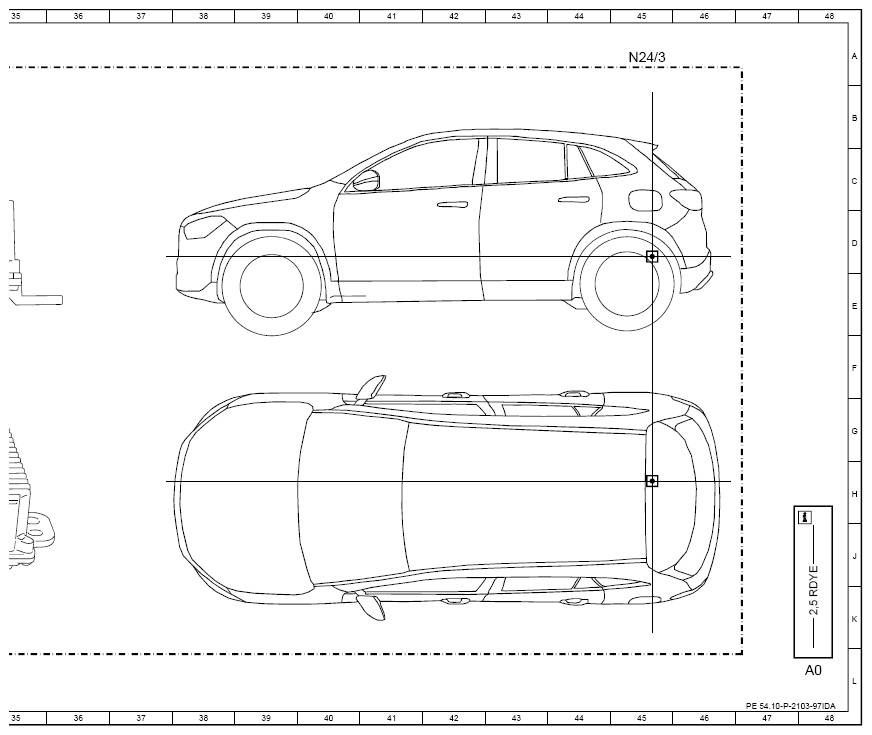

| N24/3 | DC/AC converter control unit | 45A |
| W7 | Right wheelhouse trunk ground point | 13K |

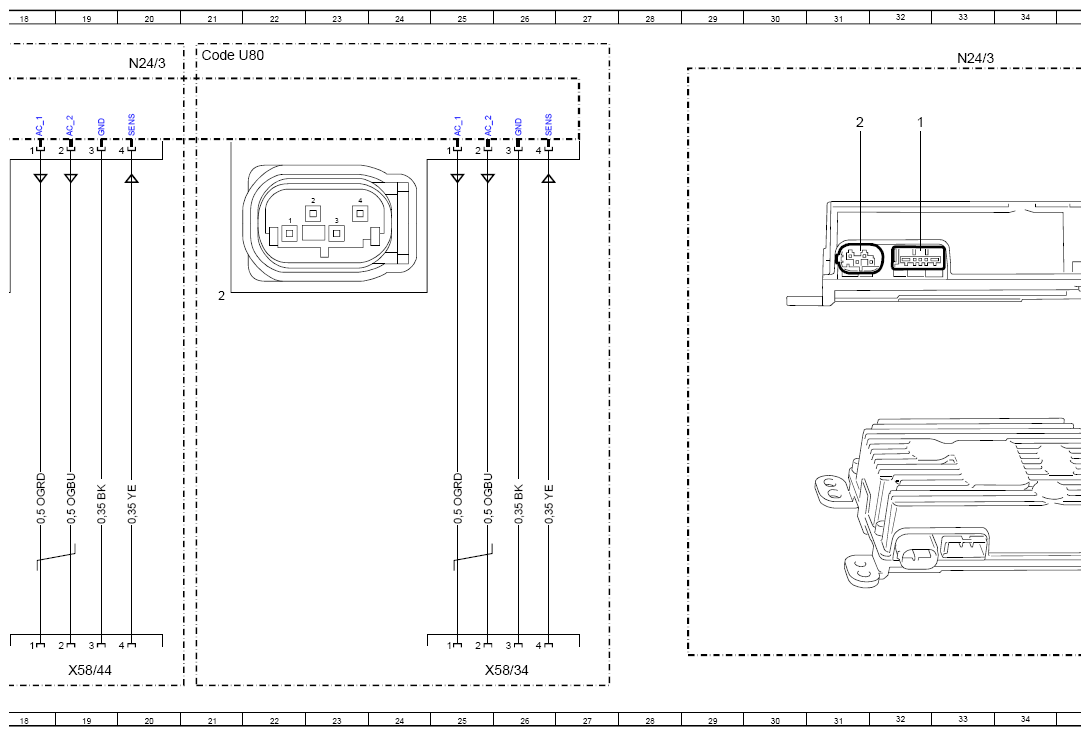

| X58/34 | 115V socket | 26L |
| X58/44 | 230V socket | 19L |
