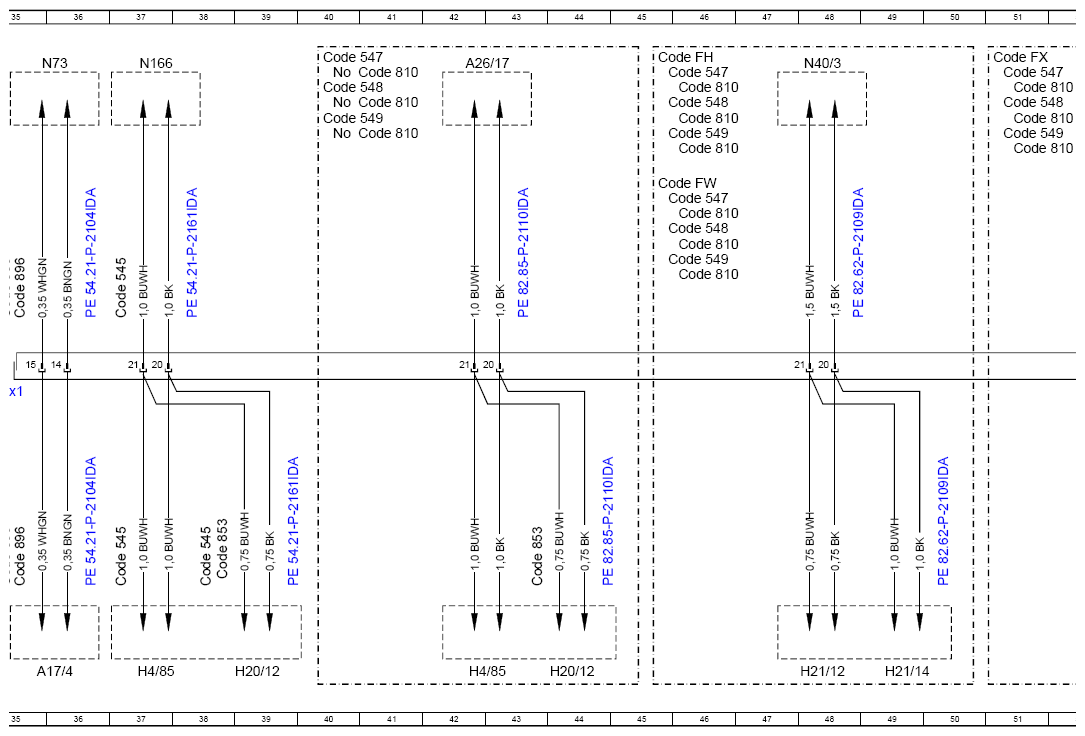

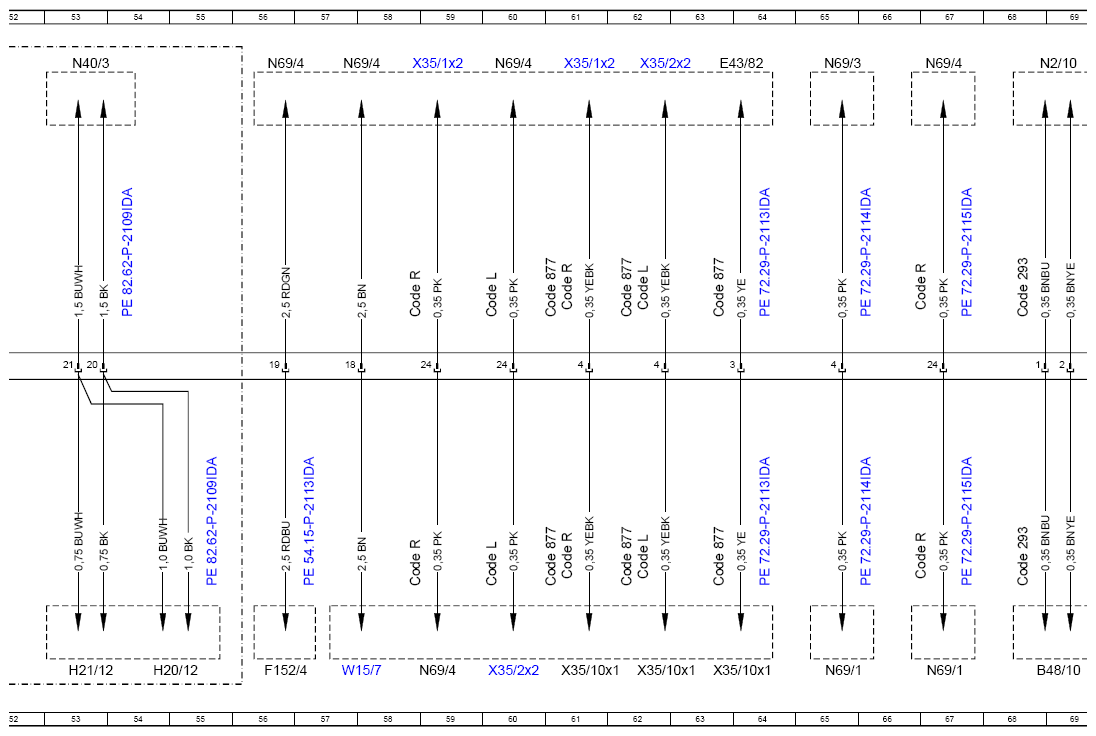

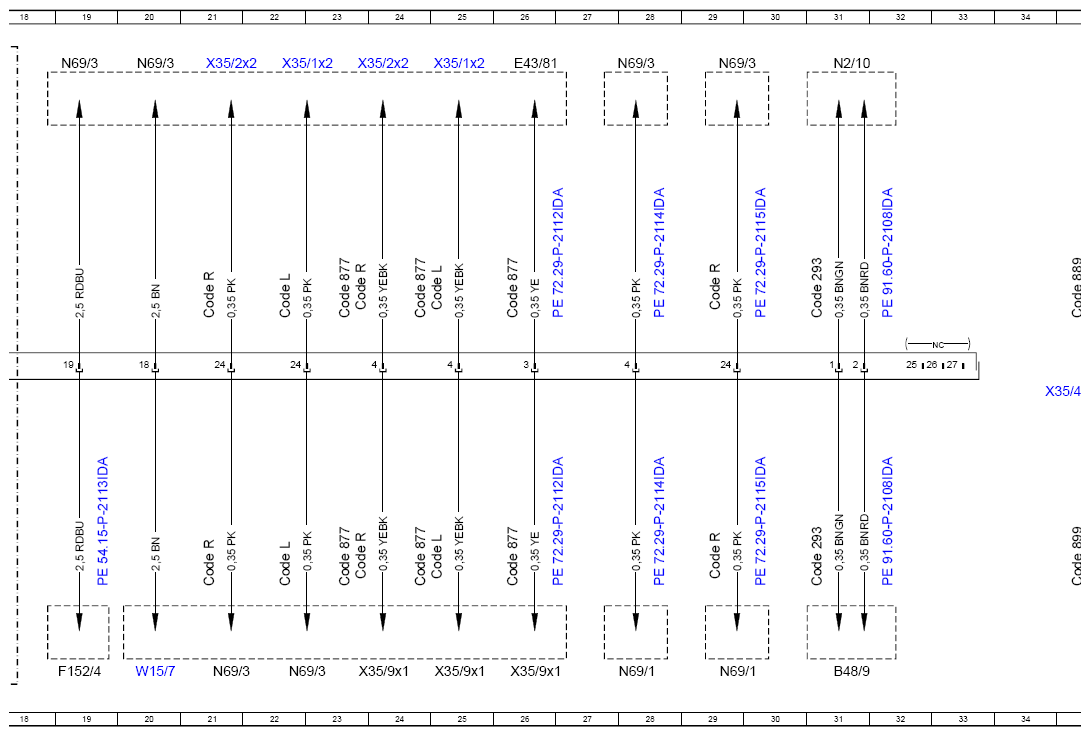

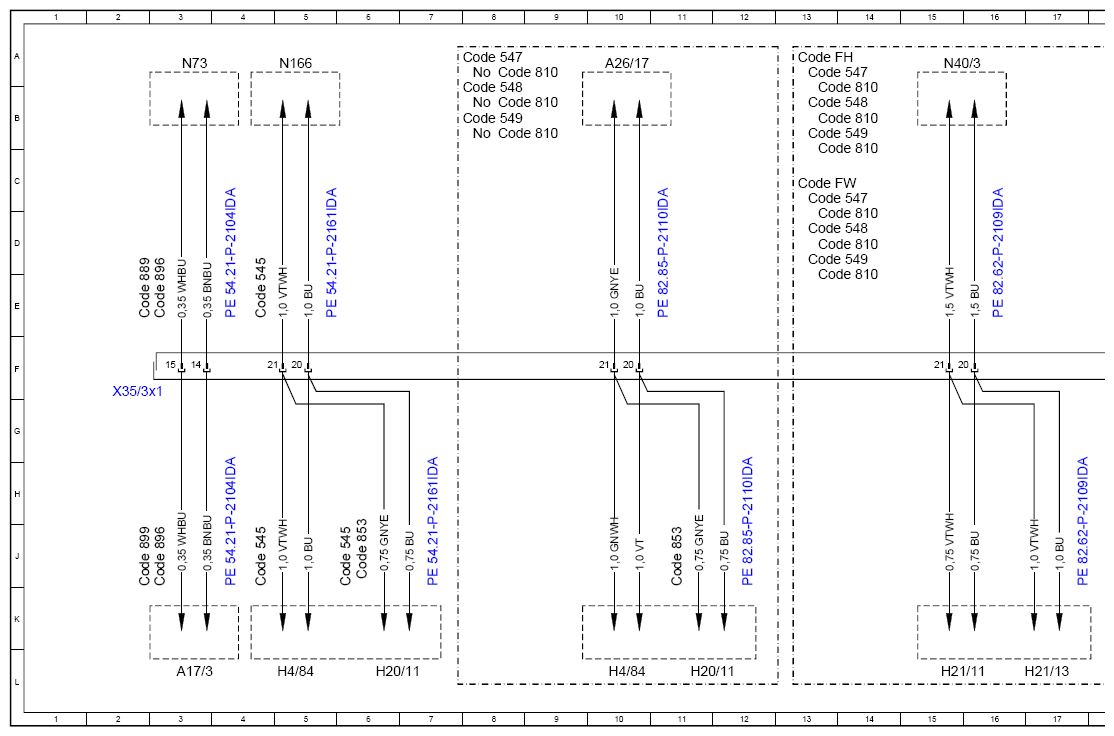

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97IDF
Model 247
Connecting points X35/3x1, X35/4x1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A17/3 | Left rear KEYLESS GO door handle | 3L |
| A17/4 | Right rear KEYLESS GO door handle | 35L |
| A26/17 | Head unit | 10A |
| A26/17 | Head unit | 42A |
| B48/10 | Right rear door pressure sensor | 69L |
| B48/9 | Left rear door pressure sensor | 31L |
| Code 293 | Sidebags in the rear | 31J |
| Code 293 | Sidebags in the rear | 31E |
| Code 293 | Sidebags in the rear | 68J |
| Code 293 | Sidebags in the rear | 68E |
| Code 545 | Connect 5 (NTG6) | 4J |
| Code 545 | Connect 5 (NTG6) | 6J |
| Code 545 | Connect 5 (NTG6) | 4E |
| Code 545 | Connect 5 (NTG6) | 37J |
| Code 545 | Connect 5 (NTG6) | 38J |
| Code 545 | Connect 5 (NTG6) | 37E |
| Code 547 | Connect 20 Entry (NTG6) | 8A |
| Code 547 | Connect 20 Entry (NTG6) | 13A |
| Code 547 | Connect 20 Entry (NTG6) | 13C |
| Code 547 | Connect 20 Entry (NTG6) | 40A |
| Code 547 | Connect 20 Entry (NTG6) | 45A |
| Code 547 | Connect 20 Entry (NTG6) | 45C |
| Code 547 | Connect 20 Entry (NTG6) | 51A |
| Code 548 | Connect 20 MID (NTG6) | 8B |
| Code 548 | Connect 20 MID (NTG6) | 13B |
| Code 548 | Connect 20 MID (NTG6) | 13D |
| Code 548 | Connect 20 MID (NTG6) | 40B |
| Code 548 | Connect 20 MID (NTG6) | 45B |
| Code 548 | Connect 20 MID (NTG6) | 45D |
| Code 548 | Connect 20 MID (NTG6) | 51B |
| Code 549 | Connect 20 HIGH (NTG6) | 8B |
| Code 549 | Connect 20 HIGH (NTG6) | 13B |
| Code 549 | Connect 20 HIGH (NTG6) | 13D |
| Code 549 | Connect 20 HIGH (NTG6) | 40B |
| Code 549 | Connect 20 HIGH (NTG6) | 45B |
| Code 549 | Connect 20 HIGH (NTG6) | 45D |
| Code 549 | Connect 20 HIGH (NTG6) | 51B |
| Code 810 | Sound system | 8A |
| Code 810 | Sound system | 8B |
| Code 810 | Sound system | 8B |
| Code 810 | Sound system | 13B |
| Code 810 | Sound system | 13B |
| Code 810 | Sound system | 13C |
| Code 810 | Sound system | 13D |
| Code 810 | Sound system | 13D |
| Code 810 | Sound system | 13E |
| Code 810 | Sound system | 40A |
| Code 810 | Sound system | 40B |
| Code 810 | Sound system | 40B |
| Code 810 | Sound system | 46B |
| Code 810 | Sound system | 46B |
| Code 810 | Sound system | 46C |
| Code 810 | Sound system | 46D |
| Code 810 | Sound system | 46D |
| Code 810 | Sound system | 46E |
| Code 810 | Sound system | 51B |
| Code 810 | Sound system | 51B |
| Code 810 | Sound system | 51C |
| Code 853 | Midline sound system | 6J |
| Code 853 | Midline sound system | 11J |
| Code 853 | Midline sound system | 38J |
| Code 853 | Midline sound system | 43J |
| Code 877 | Ambiance illumination | 24J |
| Code 877 | Ambiance illumination | 23J |
| Code 877 | Ambiance illumination | 26J |
| Code 877 | Ambiance illumination | 24E |
| Code 877 | Ambiance illumination | 23E |
| Code 877 | Ambiance illumination | 26E |
| Code 877 | Ambiance illumination | 62J |
| Code 877 | Ambiance illumination | 61J |
| Code 877 | Ambiance illumination | 63J |
| Code 877 | Ambiance illumination | 62E |
| Code 877 | Ambiance illumination | 61E |
| Code 877 | Ambiance illumination | 63E |
| Code 889 | KEYLESS-GO | 3E |
| Code 889 | KEYLESS-GO | 35E |
| Code 896 | Vehicle access and drive authorization via mobile phone | 3J |
| Code 896 | Vehicle access and drive authorization via mobile phone | 3E |
| Code 896 | Vehicle access and drive authorization via mobile phone | 35J |
| Code 896 | Vehicle access and drive authorization via mobile phone | 35E |
| Code 899 | Wireless phone charging at front and antenna | 3J |
| Code 899 | Wireless phone charging at front and antenna | 35J |
| Code FH | HATCHBACK | 13A |
| Code FH | HATCHBACK | 45A |
| Code FW | SEDAN | 13C |
| Code FW | SEDAN | 45C |
| Code FX | Special version | 51A |
| Code L | LEFT-HAND DRIVE | 22J |
| Code L | LEFT-HAND DRIVE | 25J |
| Code L | LEFT-HAND DRIVE | 25E |
| Code L | LEFT-HAND DRIVE | 22E |
| Code L | LEFT-HAND DRIVE | 60J |
| Code L | LEFT-HAND DRIVE | 62J |
| Code L | LEFT-HAND DRIVE | 62E |
| Code L | LEFT-HAND DRIVE | 60E |
| Code R | RIGHT-HAND DRIVE | 21J |
| Code R | RIGHT-HAND DRIVE | 21E |
| Code R | RIGHT-HAND DRIVE | 23J |
| Code R | RIGHT-HAND DRIVE | 29J |
| Code R | RIGHT-HAND DRIVE | 29E |
| Code R | RIGHT-HAND DRIVE | 23E |
| Code R | RIGHT-HAND DRIVE | 59J |
| Code R | RIGHT-HAND DRIVE | 59E |
| Code R | RIGHT-HAND DRIVE | 61J |
| Code R | RIGHT-HAND DRIVE | 67J |
| Code R | RIGHT-HAND DRIVE | 67E |
| Code R | RIGHT-HAND DRIVE | 61E |
| E43/81 | Left front footwell ambiance illumination | 26A |
| E43/82 | Right front footwell ambiance illumination | 63A |
| F152/4 | Vehicle interior fuse and relay module | 19L |
| F152/4 | Vehicle interior fuse and relay module | 56L |
| H20/11 | Left rear door tweeter | 6L |
| H20/11 | Left rear door tweeter | 11L |
| H20/12 | Right rear door tweeter | 39L |
| H20/12 | Right rear door tweeter | 44L |
| H20/12 | Right rear door tweeter | 54L |
| H21/11 | Left rear door surround sound system tweeter | 15L |
| H21/12 | Right rear door surround sound system tweeter | 48L |
| H21/12 | Right rear door surround sound system tweeter | 53L |
| H21/13 | Left rear door surround sound system midrange speaker | 17L |
| H21/14 | Right rear door surround sound system midrange speaker | 49L |
| H4/84 | Left rear door woofer/midrange speaker | 5L |
| H4/84 | Left rear door woofer/midrange speaker | 10L |
| H4/85 | Right rear door woofer/midrange speaker | 37L |
| H4/85 | Right rear door woofer/midrange speaker | 42L |
| N166 | Head unit/instrument cluster control unit | 5A |
| N166 | Head unit/instrument cluster control unit | 37A |
| N2/10 | Supplemental restraint system control unit | 31A |
| N2/10 | Supplemental restraint system control unit | 69A |
| N40/3 | Sound system amplifier control unit | 15A |
| N40/3 | Sound system amplifier control unit | 48A |
| N40/3 | Sound system amplifier control unit | 53A |
| N69/1 | Driver door control unit | 28L |
| N69/1 | Driver door control unit | 29L |
| N69/1 | Driver door control unit | 65L |
| N69/1 | Driver door control unit | 67L |
| N69/3 | Left rear door control unit | 21L |
| N69/3 | Left rear door control unit | 19A |
| N69/3 | Left rear door control unit | 20A |
| N69/3 | Left rear door control unit | 22L |
| N69/3 | Left rear door control unit | 28A |
| N69/3 | Left rear door control unit | 29A |
| N69/3 | Left rear door control unit | 65A |
| N69/4 | Right rear door control unit | 59L |
| N69/4 | Right rear door control unit | 56A |
| N69/4 | Right rear door control unit | 57A |
| N69/4 | Right rear door control unit | 60A |
| N69/4 | Right rear door control unit | 67A |
| N73 | Electronic ignition switch control unit | 3A |
| N73 | Electronic ignition switch control unit | 36A |
| W15/7 | Right front footwell ground point | 20L |
| W15/7 | Right front footwell ground point | 57L |
| X35/10x1 | Right rear door module/door panel electrical connector | 61L |
| X35/10x1 | Right rear door module/door panel electrical connector | 62L |
| X35/10x1 | Right rear door module/door panel electrical connector | 63L |
| X35/1x2 | Driver door electrical connector | 22A |
| X35/1x2 | Driver door electrical connector | 25A |
| X35/1x2 | Driver door electrical connector | 59A |
| X35/1x2 | Driver door electrical connector | 61A |
| X35/2x2 | Front passenger door electrical connector | 21A |
| X35/2x2 | Front passenger door electrical connector | 24A |
| X35/2x2 | Front passenger door electrical connector | 60L |
| X35/2x2 | Front passenger door electrical connector | 62A |
| X35/3x1 | Left rear door electrical connector | 2F |
| X35/4x1 | Right rear door electrical connector | 35F |
| X35/9x1 | Left rear door module/door panel electrical connector | 24L |
| X35/9x1 | Left rear door module/door panel electrical connector | 25L |
| X35/9x1 | Left rear door module/door panel electrical connector | 26L |
