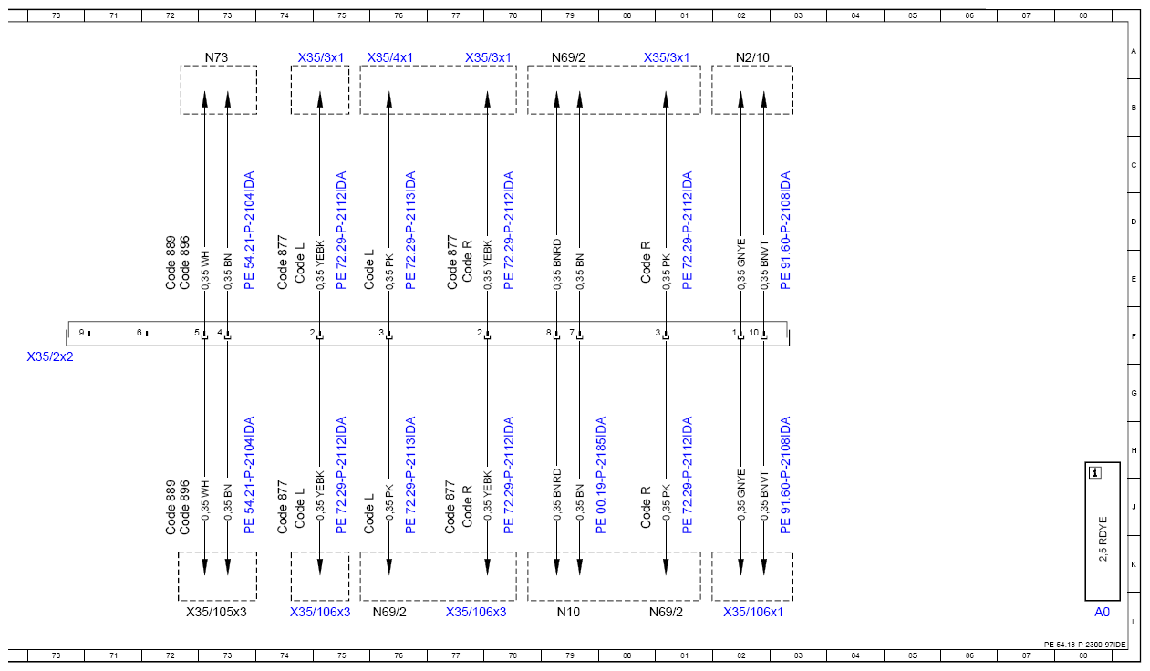

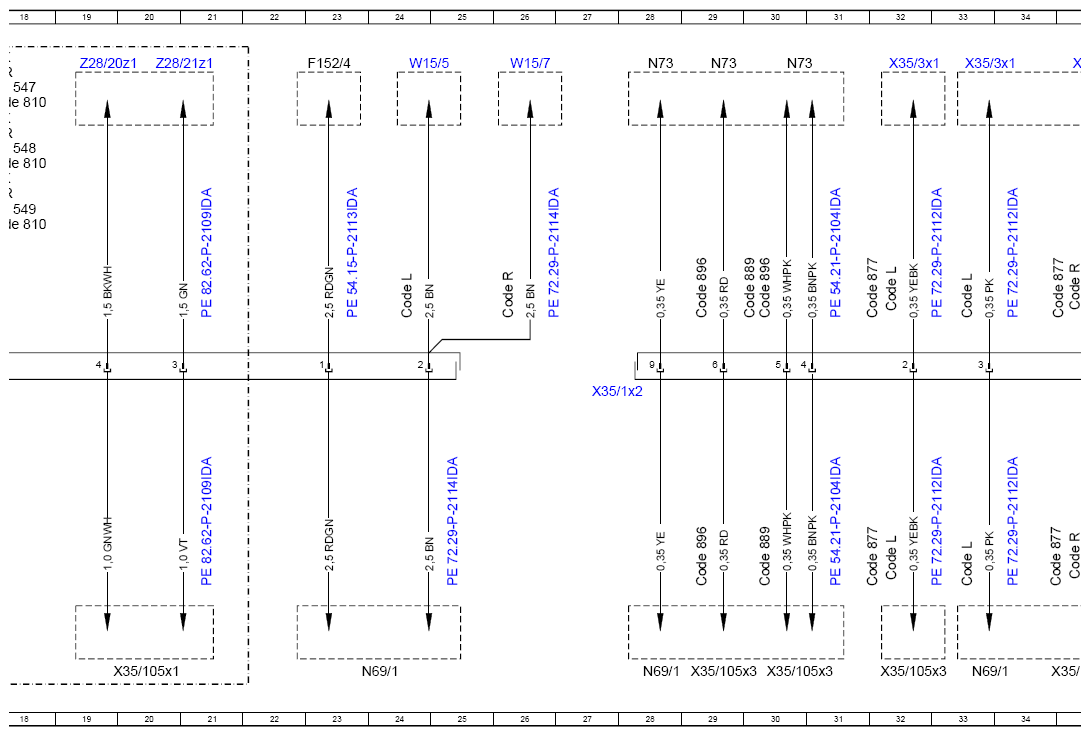

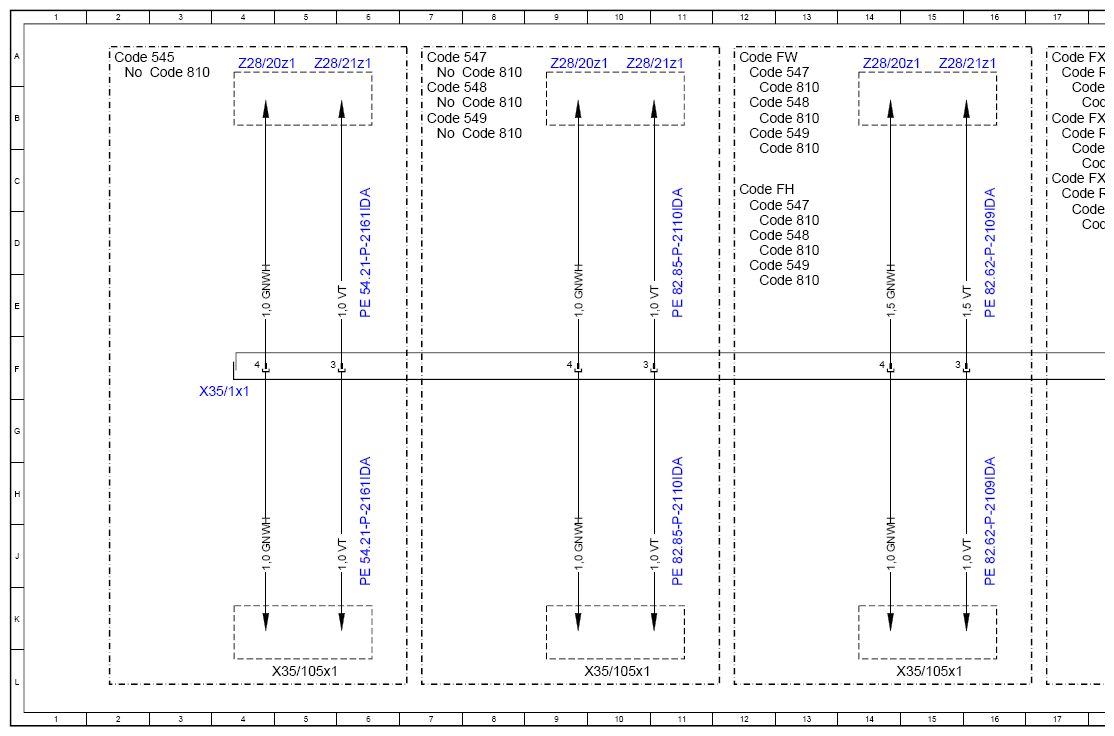

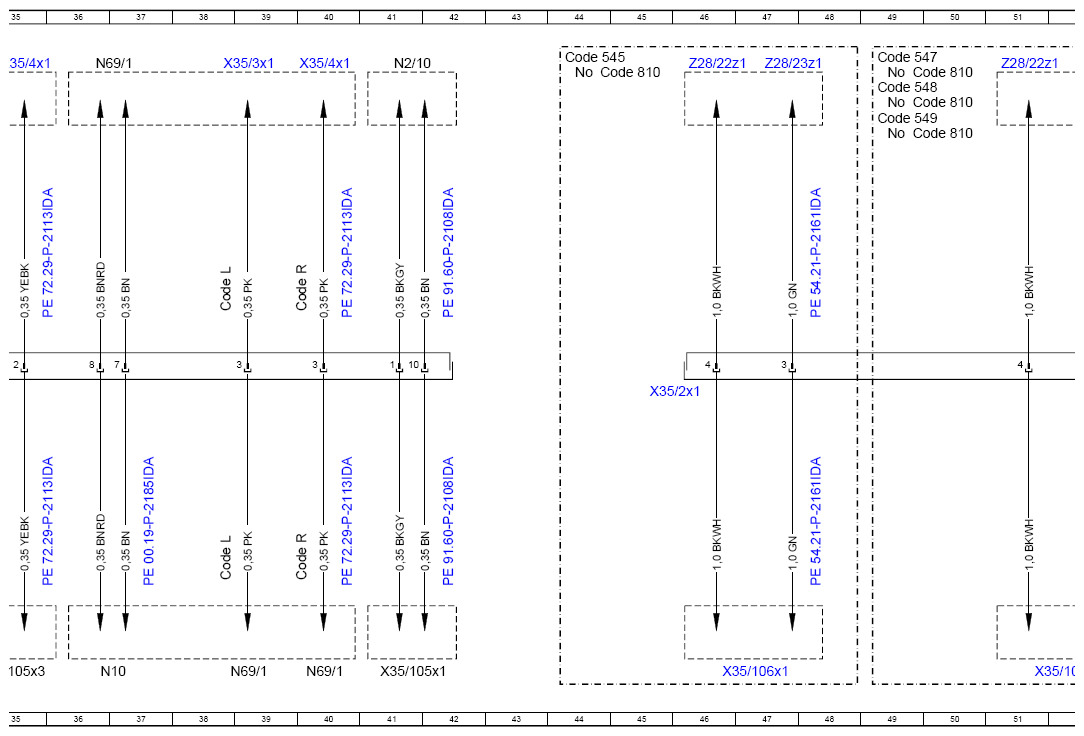

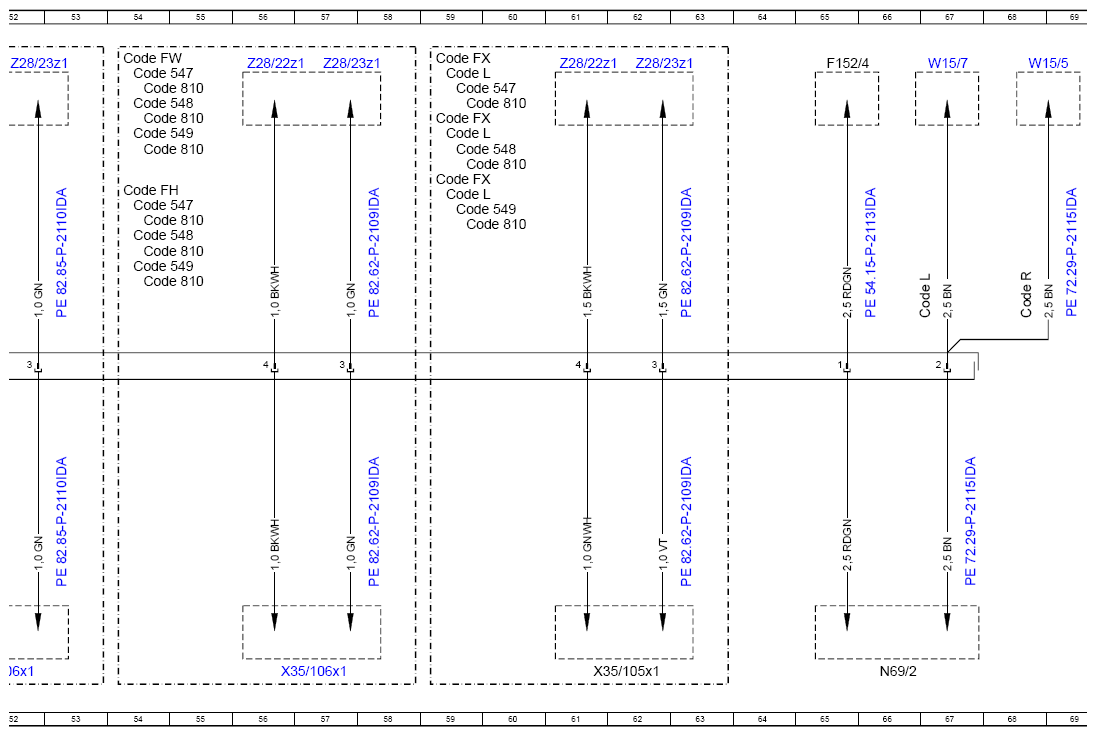

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97IDE
Model 247
Connecting points X35/1x1, X35/1x2, X35/2x1, X35/2x2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| Code 545 | Connect 5 (NTG6) | 2A |
| Code 545 | Connect 5 (NTG6) | 44A |
| Code 547 | Connect 20 Entry (NTG6) | 7A |
| Code 547 | Connect 20 Entry (NTG6) | 12A |
| Code 547 | Connect 20 Entry (NTG6) | 12C |
| Code 547 | Connect 20 Entry (NTG6) | 17B |
| Code 547 | Connect 20 Entry (NTG6) | 49A |
| Code 547 | Connect 20 Entry (NTG6) | 54A |
| Code 547 | Connect 20 Entry (NTG6) | 54C |
| Code 547 | Connect 20 Entry (NTG6) | 59B |
| Code 548 | Connect 20 MID (NTG6) | 7B |
| Code 548 | Connect 20 MID (NTG6) | 12B |
| Code 548 | Connect 20 MID (NTG6) | 12D |
| Code 548 | Connect 20 MID (NTG6) | 17C |
| Code 548 | Connect 20 MID (NTG6) | 49B |
| Code 548 | Connect 20 MID (NTG6) | 54B |
| Code 548 | Connect 20 MID (NTG6) | 54D |
| Code 548 | Connect 20 MID (NTG6) | 59C |
| Code 549 | Connect 20 HIGH (NTG6) | 7B |
| Code 549 | Connect 20 HIGH (NTG6) | 12B |
| Code 549 | Connect 20 HIGH (NTG6) | 12D |
| Code 549 | Connect 20 HIGH (NTG6) | 17D |
| Code 549 | Connect 20 HIGH (NTG6) | 49B |
| Code 549 | Connect 20 HIGH (NTG6) | 54B |
| Code 549 | Connect 20 HIGH (NTG6) | 54D |
| Code 549 | Connect 20 HIGH (NTG6) | 59D |
| Code 810 | Sound system | 3A |
| Code 810 | Sound system | 8A |
| Code 810 | Sound system | 8B |
| Code 810 | Sound system | 8B |
| Code 810 | Sound system | 12B |
| Code 810 | Sound system | 12B |
| Code 810 | Sound system | 12C |
| Code 810 | Sound system | 12D |
| Code 810 | Sound system | 12D |
| Code 810 | Sound system | 12E |
| Code 810 | Sound system | 17B |
| Code 810 | Sound system | 17C |
| Code 810 | Sound system | 17D |
| Code 810 | Sound system | 44A |
| Code 810 | Sound system | 49A |
| Code 810 | Sound system | 49B |
| Code 810 | Sound system | 49B |
| Code 810 | Sound system | 54B |
| Code 810 | Sound system | 54B |
| Code 810 | Sound system | 54C |
| Code 810 | Sound system | 54D |
| Code 810 | Sound system | 54D |
| Code 810 | Sound system | 54E |
| Code 810 | Sound system | 59B |
| Code 810 | Sound system | 59C |
| Code 810 | Sound system | 59D |
| Code 877 | Ambiance illumination | 35J |
| Code 877 | Ambiance illumination | 35E |
| Code 877 | Ambiance illumination | 32J |
| Code 877 | Ambiance illumination | 32E |
| Code 877 | Ambiance illumination | 77J |
| Code 877 | Ambiance illumination | 77E |
| Code 877 | Ambiance illumination | 74J |
| Code 877 | Ambiance illumination | 74E |
| Code 889 | KEYLESS-GO | 30J |
| Code 889 | KEYLESS-GO | 30E |
| Code 889 | KEYLESS-GO | 72E |
| Code 889 | KEYLESS-GO | 72J |
| Code 896 | Vehicle access and drive authorization via mobile phone | 30E |
| Code 896 | Vehicle access and drive authorization via mobile phone | 29J |
| Code 896 | Vehicle access and drive authorization via mobile phone | 29E |
| Code 896 | Vehicle access and drive authorization via mobile phone | 72E |
| Code 896 | Vehicle access and drive authorization via mobile phone | 72J |
| Code FH | HATCHBACK | 12C |
| Code FH | HATCHBACK | 54C |
| Code FW | SEDAN | 12A |
| Code FW | SEDAN | 54A |
| Code FX | Special version | 17A |
| Code FX | Special version | 17B |
| Code FX | Special version | 17C |
| Code FX | Special version | 59A |
| Code FX | Special version | 59B |
| Code FX | Special version | 59C |
| Code L | LEFT-HAND DRIVE | 24E |
| Code L | LEFT-HAND DRIVE | 33J |
| Code L | LEFT-HAND DRIVE | 32J |
| Code L | LEFT-HAND DRIVE | 38J |
| Code L | LEFT-HAND DRIVE | 33E |
| Code L | LEFT-HAND DRIVE | 32E |
| Code L | LEFT-HAND DRIVE | 38E |
| Code L | LEFT-HAND DRIVE | 59A |
| Code L | LEFT-HAND DRIVE | 59B |
| Code L | LEFT-HAND DRIVE | 59C |
| Code L | LEFT-HAND DRIVE | 67E |
| Code L | LEFT-HAND DRIVE | 76J |
| Code L | LEFT-HAND DRIVE | 74J |
| Code L | LEFT-HAND DRIVE | 76E |
| Code L | LEFT-HAND DRIVE | 74E |
| Code R | RIGHT-HAND DRIVE | 17A |
| Code R | RIGHT-HAND DRIVE | 17B |
| Code R | RIGHT-HAND DRIVE | 17C |
| Code R | RIGHT-HAND DRIVE | 26E |
| Code R | RIGHT-HAND DRIVE | 40J |
| Code R | RIGHT-HAND DRIVE | 35J |
| Code R | RIGHT-HAND DRIVE | 40E |
| Code R | RIGHT-HAND DRIVE | 35E |
| Code R | RIGHT-HAND DRIVE | 68E |
| Code R | RIGHT-HAND DRIVE | 77J |
| Code R | RIGHT-HAND DRIVE | 80J |
| Code R | RIGHT-HAND DRIVE | 77E |
| Code R | RIGHT-HAND DRIVE | 80E |
| F152/4 | Vehicle interior fuse and relay module | 23A |
| F152/4 | Vehicle interior fuse and relay module | 65A |
| N10 | Central control module | 36L |
| N10 | Central control module | 79L |
| N2/10 | Supplemental restraint system control unit | 41A |
| N2/10 | Supplemental restraint system control unit | 82A |
| N69/1 | Driver door control unit | 24L |
| N69/1 | Driver door control unit | 40L |
| N69/1 | Driver door control unit | 33L |
| N69/1 | Driver door control unit | 39L |
| N69/1 | Driver door control unit | 36A |
| N69/1 | Driver door control unit | 28L |
| N69/2 | Front passenger door control unit | 66L |
| N69/2 | Front passenger door control unit | 76L |
| N69/2 | Front passenger door control unit | 81L |
| N69/2 | Front passenger door control unit | 79A |
| N73 | Electronic ignition switch control unit | 30A |
| N73 | Electronic ignition switch control unit | 29A |
| N73 | Electronic ignition switch control unit | 28A |
| N73 | Electronic ignition switch control unit | 73A |
| W15/5 | Left front footwell ground point | 24A |
| W15/5 | Left front footwell ground point | 68A |
| W15/7 | Right front footwell ground point | 26A |
| W15/7 | Right front footwell ground point | 67A |
| X35/105x1 | Driver door module electrical connector | 5L |
| X35/105x1 | Driver door module electrical connector | 10L |
| X35/105x1 | Driver door module electrical connector | 15L |
| X35/105x1 | Driver door module electrical connector | 20L |
| X35/105x1 | Driver door module electrical connector | 41L |
| X35/105x1 | Driver door module electrical connector | 62L |
| X35/105x3 | Driver door module electrical connector | 30L |
| X35/105x3 | Driver door module electrical connector | 35L |
| X35/105x3 | Driver door module electrical connector | 32L |
| X35/105x3 | Driver door module electrical connector | 29L |
| X35/105x3 | Driver door module electrical connector | 73L |
| X35/106x1 | Passenger door module electrical connector | 47L |
| X35/106x1 | Passenger door module electrical connector | 52L |
| X35/106x1 | Passenger door module electrical connector | 57L |
| X35/106x1 | Passenger door module electrical connector | 82L |
| X35/106x3 | Passenger door module electrical connector | 77L |
| X35/106x3 | Passenger door module electrical connector | 74L |
| X35/1x1 | Driver door electrical connector | 4F |
| X35/1x2 | Driver door electrical connector | 27F |
| X35/2x1 | Front passenger door electrical connector | 46F |
| X35/2x2 | Front passenger door electrical connector | 70F |
| X35/3x1 | Left rear door electrical connector | 33A |
| X35/3x1 | Left rear door electrical connector | 32A |
| X35/3x1 | Left rear door electrical connector | 39A |
| X35/3x1 | Left rear door electrical connector | 77A |
| X35/3x1 | Left rear door electrical connector | 74A |
| X35/3x1 | Left rear door electrical connector | 80A |
| X35/4x1 | Right rear door electrical connector | 40A |
| X35/4x1 | Right rear door electrical connector | 35A |
| X35/4x1 | Right rear door electrical connector | 76A |
| Z28/20z1 | Audio signal HIGH connector sleeve | 4A |
| Z28/20z1 | Audio signal HIGH connector sleeve | 9A |
| Z28/20z1 | Audio signal HIGH connector sleeve | 14A |
| Z28/20z1 | Audio signal HIGH connector sleeve | 19A |
| Z28/21z1 | Audio signal LOW connector sleeve | 5A |
| Z28/21z1 | Audio signal LOW connector sleeve | 10A |
| Z28/21z1 | Audio signal LOW connector sleeve | 15A |
| Z28/21z1 | Audio signal LOW connector sleeve | 20A |
| Z28/22z1 | Audio signal HIGH connector sleeve | 46A |
| Z28/22z1 | Audio signal HIGH connector sleeve | 51A |
| Z28/22z1 | Audio signal HIGH connector sleeve | 56A |
| Z28/22z1 | Audio signal HIGH connector sleeve | 61A |
| Z28/23z1 | Audio signal LOW connector sleeve | 47A |
| Z28/23z1 | Audio signal LOW connector sleeve | 52A |
| Z28/23z1 | Audio signal LOW connector sleeve | 57A |
| Z28/23z1 | Audio signal LOW connector sleeve | 62A |
