(Wiring Diagram For Battery Management Control Unit - PE54.10-P-2104-97IDA)
Model 247
with code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN))
Control unit N82/2
| Code: | Designation: | Position: |
|---|---|---|

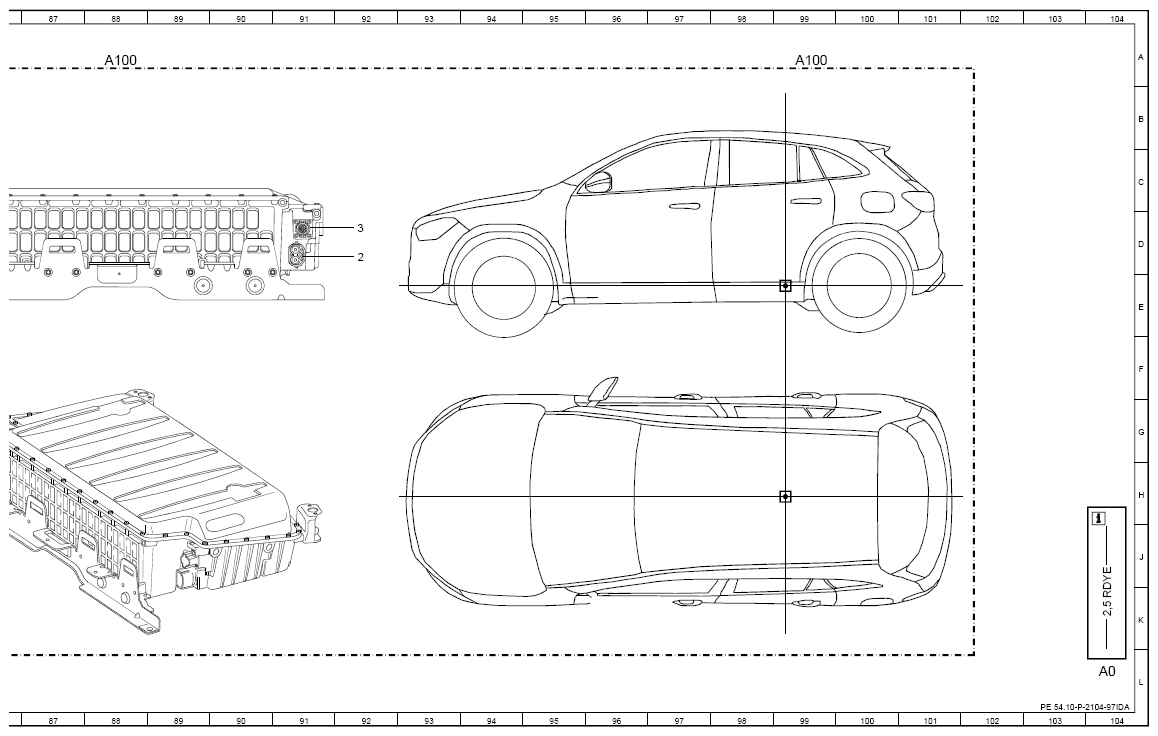

| A0 | Use of wiring diagrams | 104L |
| A100 | High-voltage battery module | 12A |
| A100 | High-voltage battery module | 4A |
| A100 | High-voltage battery module | 88A |
| A100 | High-voltage battery module | 99A |
| A100 | High-voltage battery module | 20A |
| A100 | High-voltage battery module | 28A |
| A100 | High-voltage battery module | 36A |
| A100 | High-voltage battery module | 52A |
| A100 | High-voltage battery module | 44A |
| A100 | High-voltage battery module | 60A |
| A100 | High-voltage battery module | 68A |

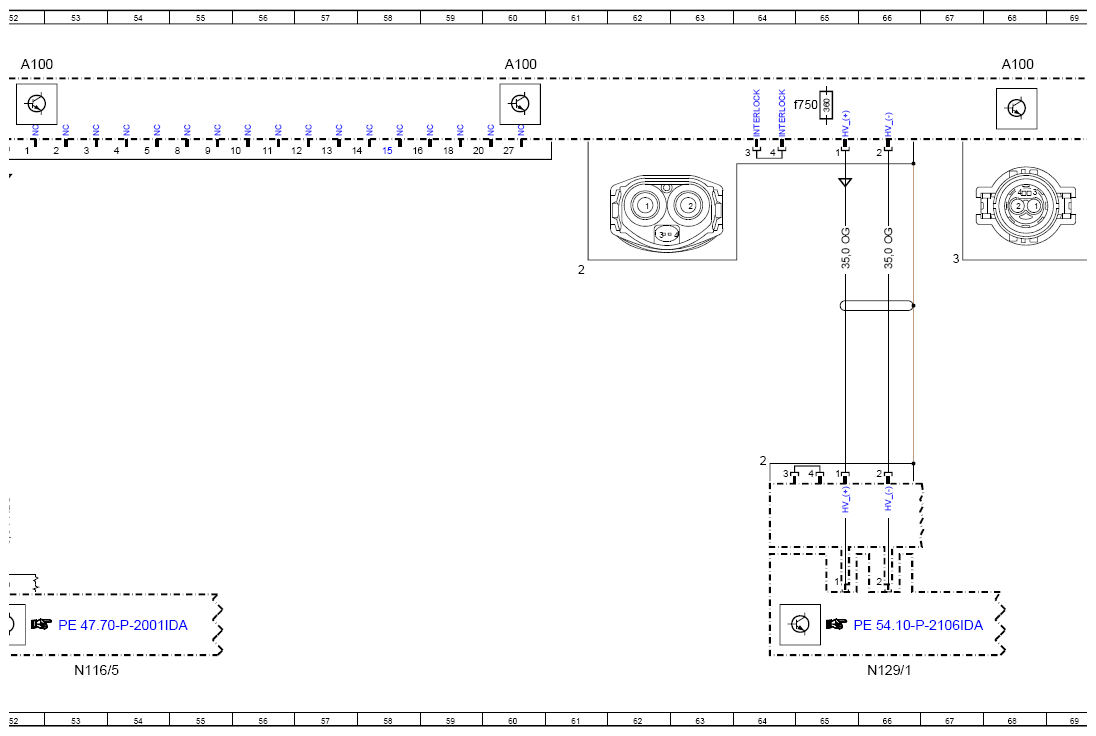

| A100f750 | Electrical fuse 750 | 65B |
| A100f751 | Electrical fuse 751 | 70B |

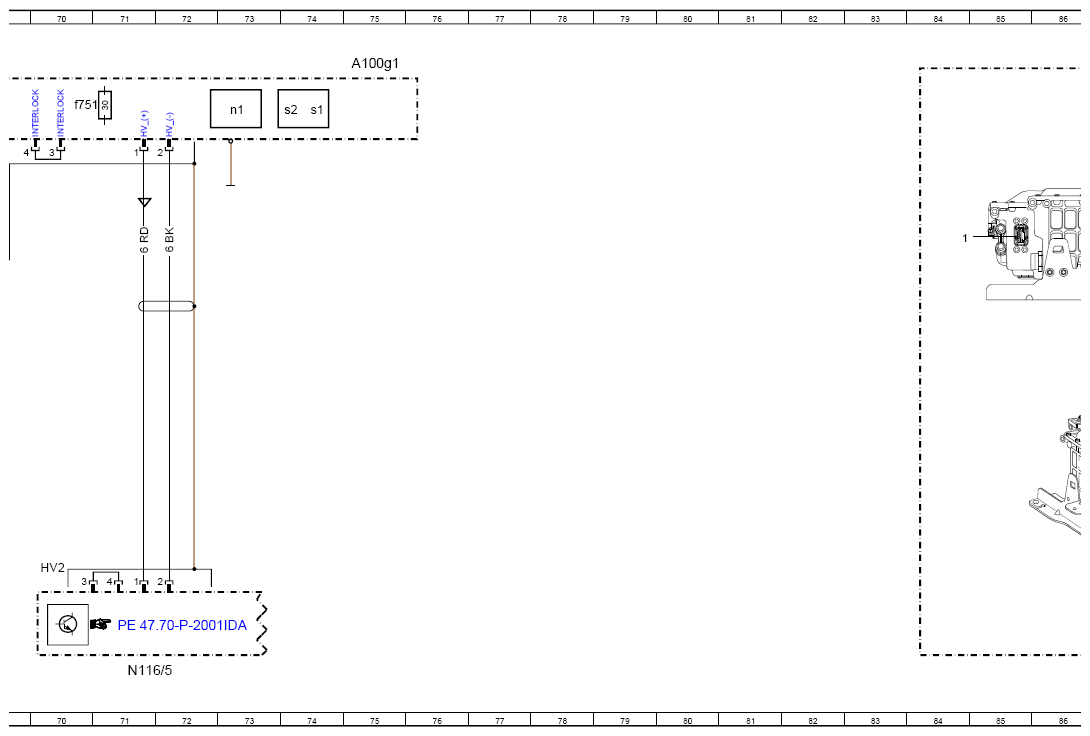

| A100g1 | High-voltage battery | 75A |
| A100n1 | High-voltage on-board electrical system insulation monitoring control unit | 73B |
| A100s1 | Contactor 1 | 74B |
| A100s2 | Contactor 2 | 74B |

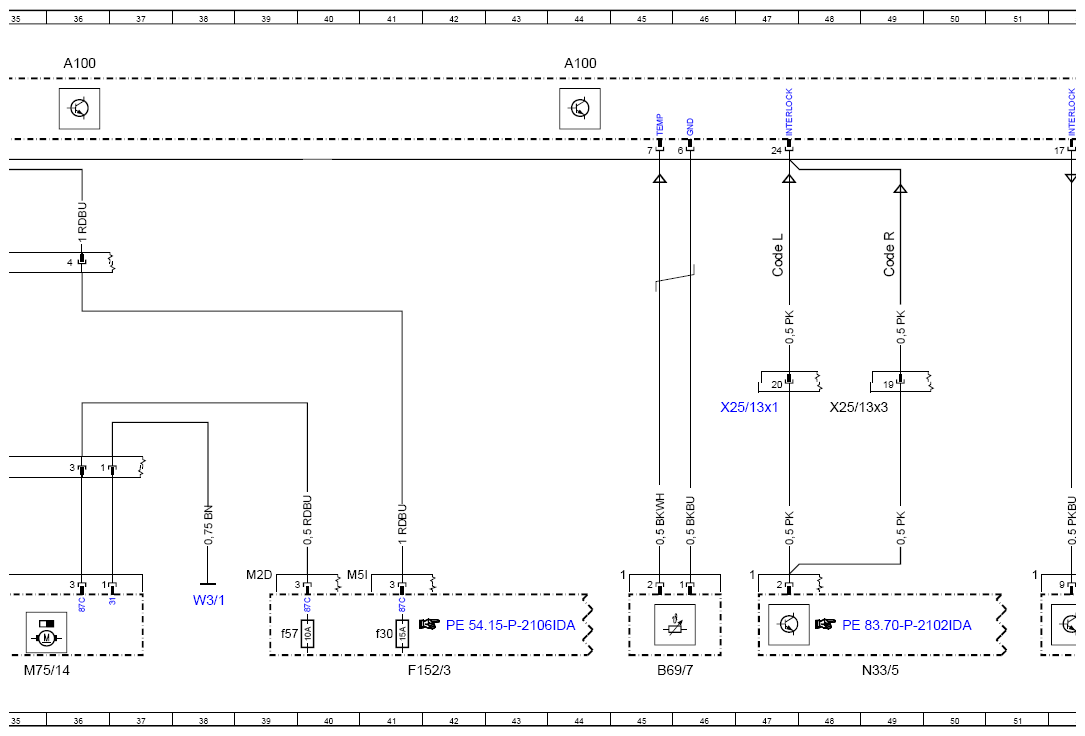

| B6/7 | Battery management system temperature sensor | 45L |
| CAN L | Hybrid CAN | 24K |
| Code L | LEFT-HAND DRIVE | 15E |
| Code L | LEFT-HAND DRIVE | 47E |
| Code R | RIGHT-HAND DRIVE | 12E |
| Code R | RIGHT-HAND DRIVE | 49E |
| F15/3 | Engine compartment fuse and relay module | 14L |
| F15/3 | Engine compartment fuse and relay module | 41L |
| F15/3f30 | Fuse 30 | 41K |
| F15/3f57 | Fuse 57 | 39K |
| F15/3f63 | Fuse 63 | 12K |
| F15/4 | Vehicle interior fuse and relay module | 9L |
| F15/4f151 | Fuse 151 | 8K |

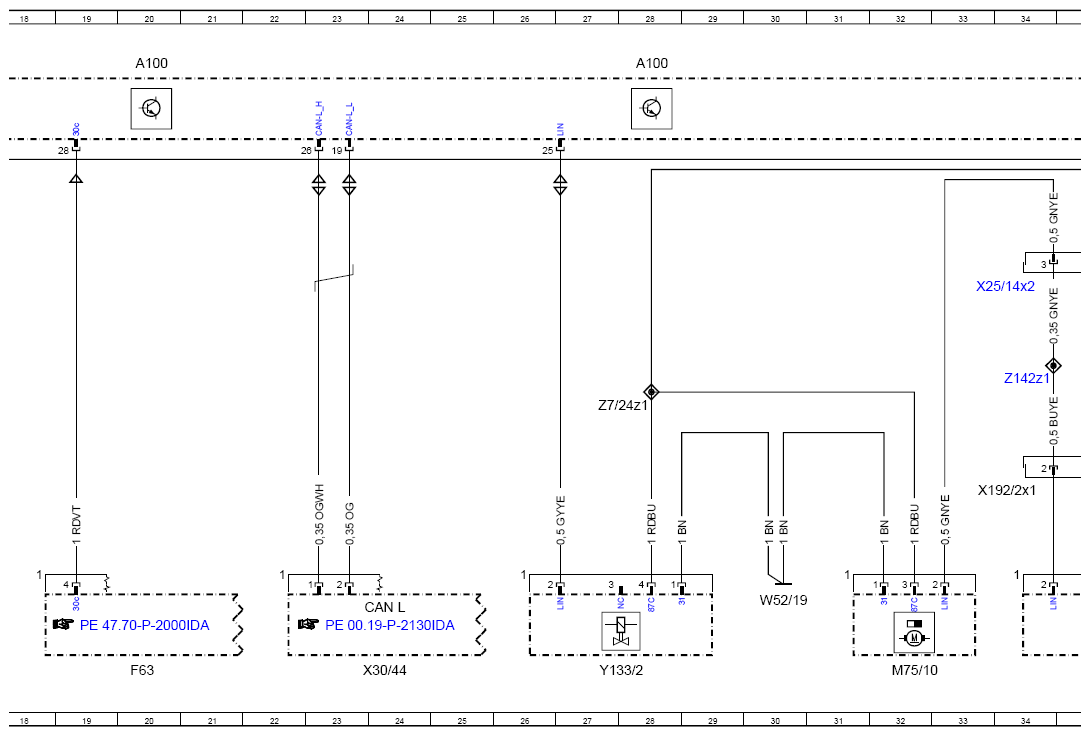

| F63 | Pyrofuse | 20L |
| M7/10 | High-voltage battery coolant pump | 32L |
| M7/14 | Power electronics/transmission coolant pump | 35L |
| N11/5 | DC/DC converter charger | 53L |
| N11/5 | DC/DC converter charger | 71L |
| N12/1 | Power electronics control unit | 66L |
| N3/5 | High-voltage PTC heater | 49L |

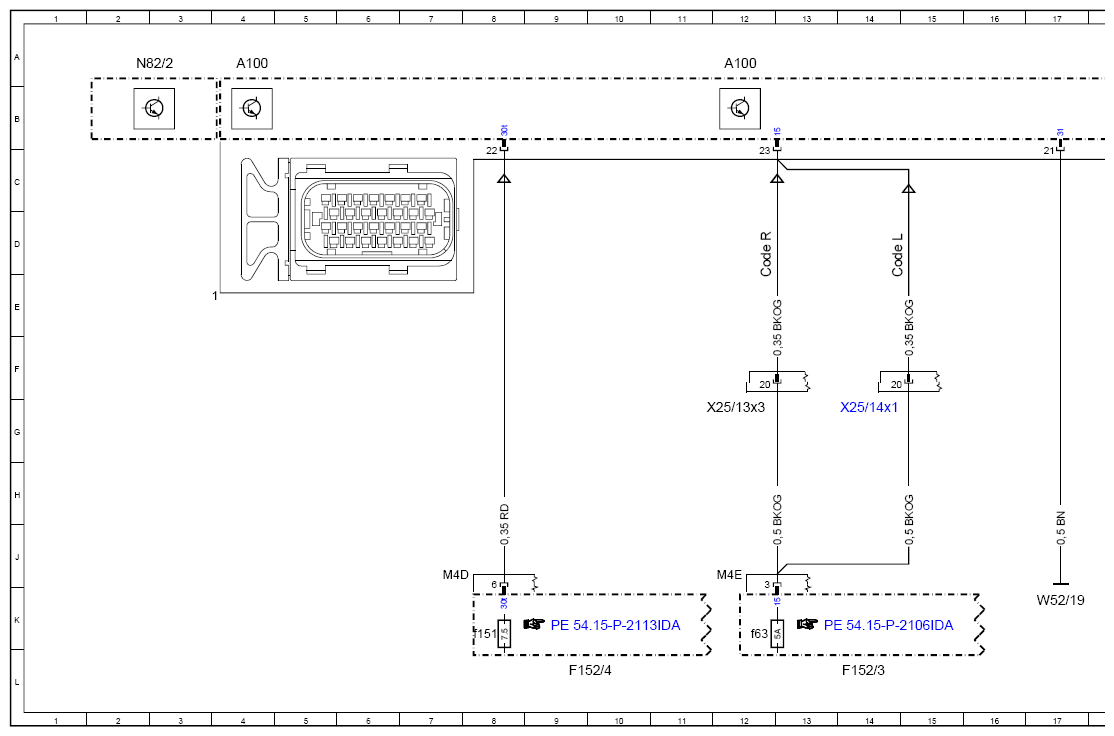

| N8/2 | Battery management system control unit | 2A |
| W/1 | Ground point (right front wheel well) | 38K |
| W5/19 | Underbody longitudinal member ground point | 17K |
| W5/19 | Underbody longitudinal member ground point | 30K |
| X19/2x1 | Power electronics/transmission coolant pump electrical connector | 34H |
| X2/13x1 | Left engine compartment/vehicle interior electrical connector | 47G |
| X2/13x3 | Left engine compartment/vehicle interior electrical connector | 12G |
| X2/13x3 | Left engine compartment/vehicle interior electrical connector | 48G |
| X2/14x1 | Right engine compartment/vehicle interior electrical connector | 14G |
| X2/14x2 | Right engine compartment/vehicle interior electrical connector | 34E |
| X3/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 24L |
| Y13/2 | Battery coolant pump switchover valve | 27L |
| Z142z1 | LIN C3 connector sleeve | 34F |
| Z/24z1 | Circuit 87M connector sleeve | 28G |
