Wiring Diagram Of HERMES Control Unit - PE82.85-P-2107-97IDA
Model 247 with code 362 (HERMES communications module LTE)
Control unit N112/9
| Code: | Designation: | Position: |
|---|---|---|

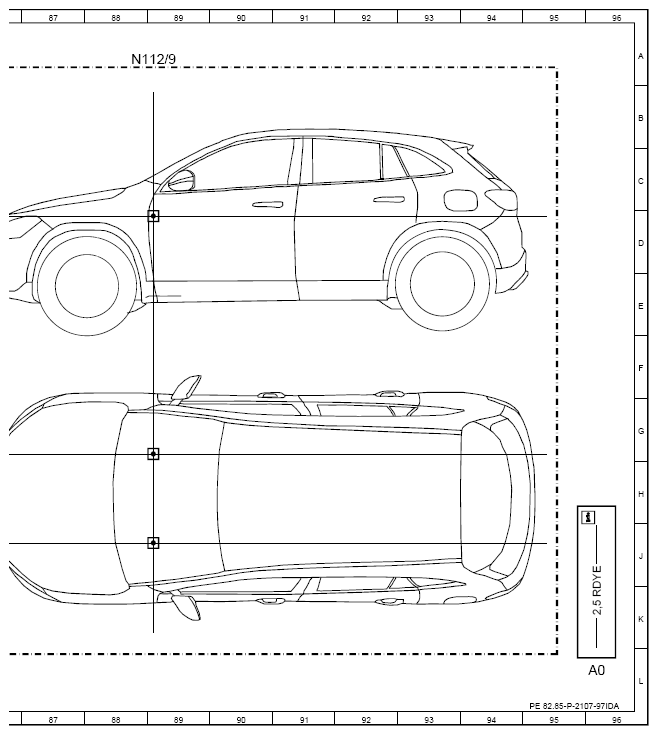

| A0 | Use of wiring diagrams | 96L |

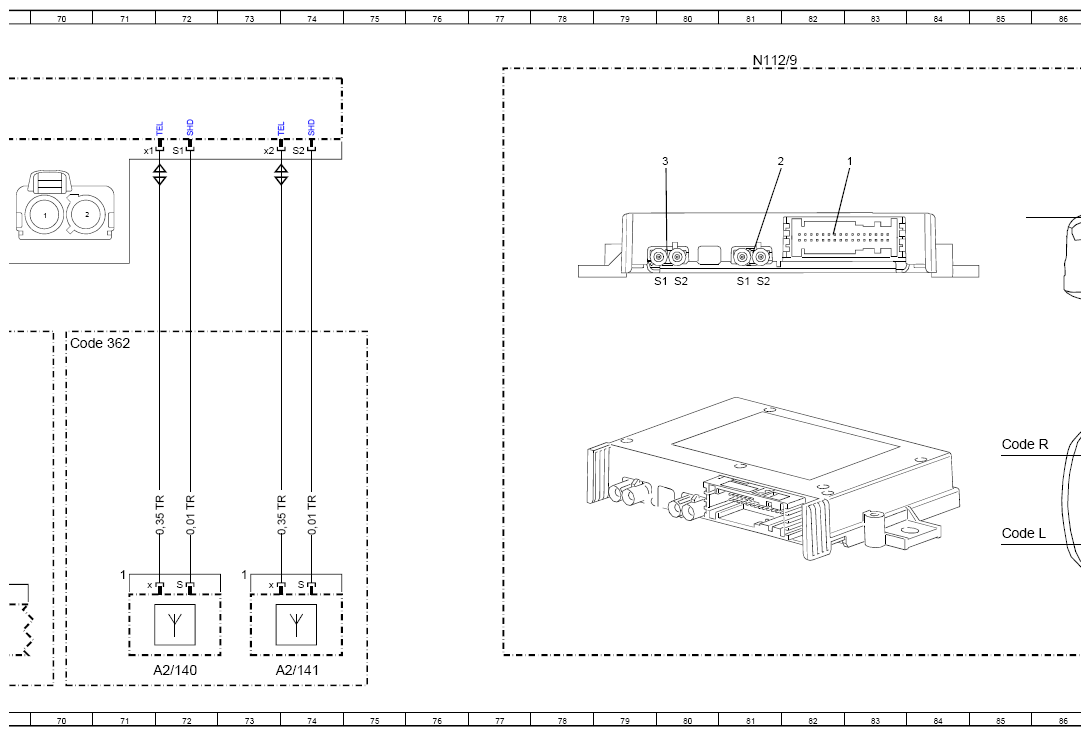

| A2/140 | Emergency call system antenna 1 | 72L |
| A2/141 | Emergency call system antenna 2 | 74L |

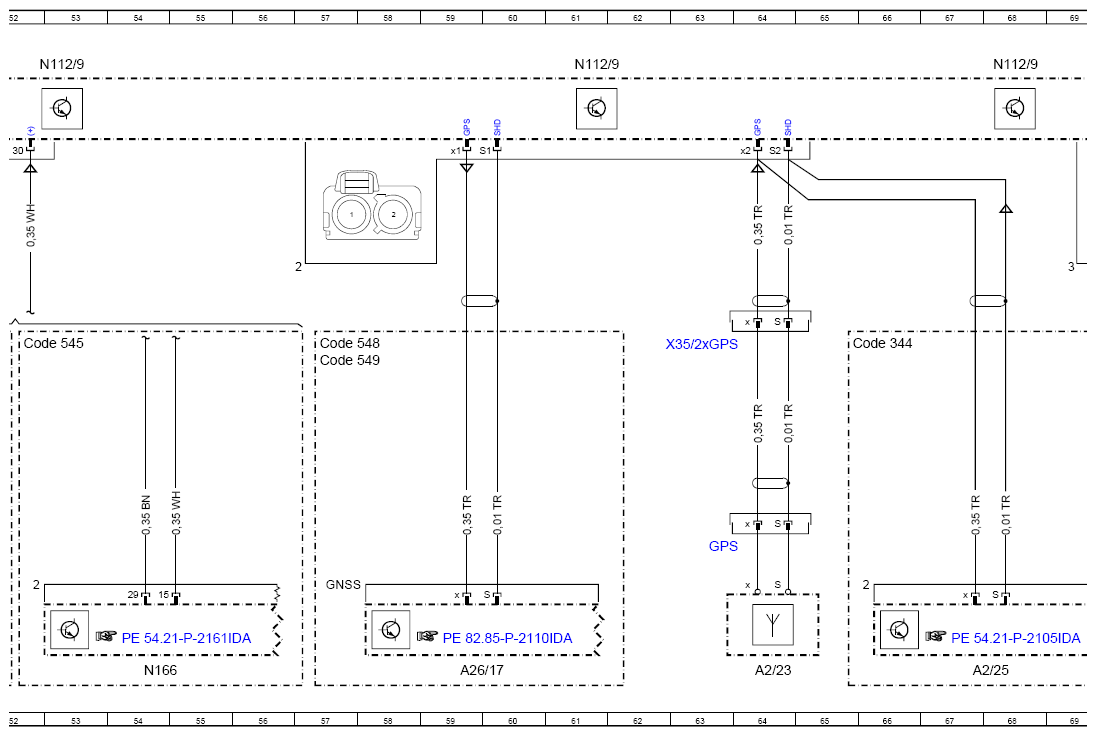

| A2/23 | GPS antenna | 64L |
| A2/23xGPS | GPS antenna electrical connector | - |
| A2/25 | Emergency call system antenna splitter | 67L |
| A26/17 | Head unit | 31L |
| A26/17 | Head unit | 50L |
| A26/17 | Head unit | 59L |
| CAN D | Diagnostic CAN | 14K |
| CAN D | Diagnostic CAN | 10K |
| CAN L | Hybrid CAN | 18K |
| Code 344 | Antenna preinstallation for taxi | 65F |
| Code 362 | HERMES LTE | 70F |
| Code 545 | Connect 5 (NTG6) | 34F |
| Code 545 | Connect 5 (NTG6) | 52F |
| Code 547 | Connect 20 Entry (NTG6) | 29F |
| Code 547 | Connect 20 Entry (NTG6) | 48F |
| Code 548 | Connect 20 MID (NTG6) | 29F |
| Code 548 | Connect 20 MID (NTG6) | 48F |
| Code 548 | Connect 20 MID (NTG6) | 57F |
| Code 549 | Connect 20 HIGH (NTG6) | 29F |
| Code 549 | Connect 20 HIGH (NTG6) | 48F |
| Code 549 | Connect 20 HIGH (NTG6) | 57F |
| Code 810 | Sound system | 38F |
| Code 810 | Sound system | 39F |
| Code L | LEFT-HAND DRIVE | 85J |
| Code L | LEFT-HAND DRIVE | 6E |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 38F |
| Code ME08 | Hybrid drive 75kW-84kW variant (incl. plug-in) | 16E |
| Code R | RIGHT-HAND DRIVE | 85G |
| Code R | RIGHT-HAND DRIVE | 6E |
| Code U10 | Automatic front passenger airbag shutoff | 20E |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4f108 | Fuse 108 | - |

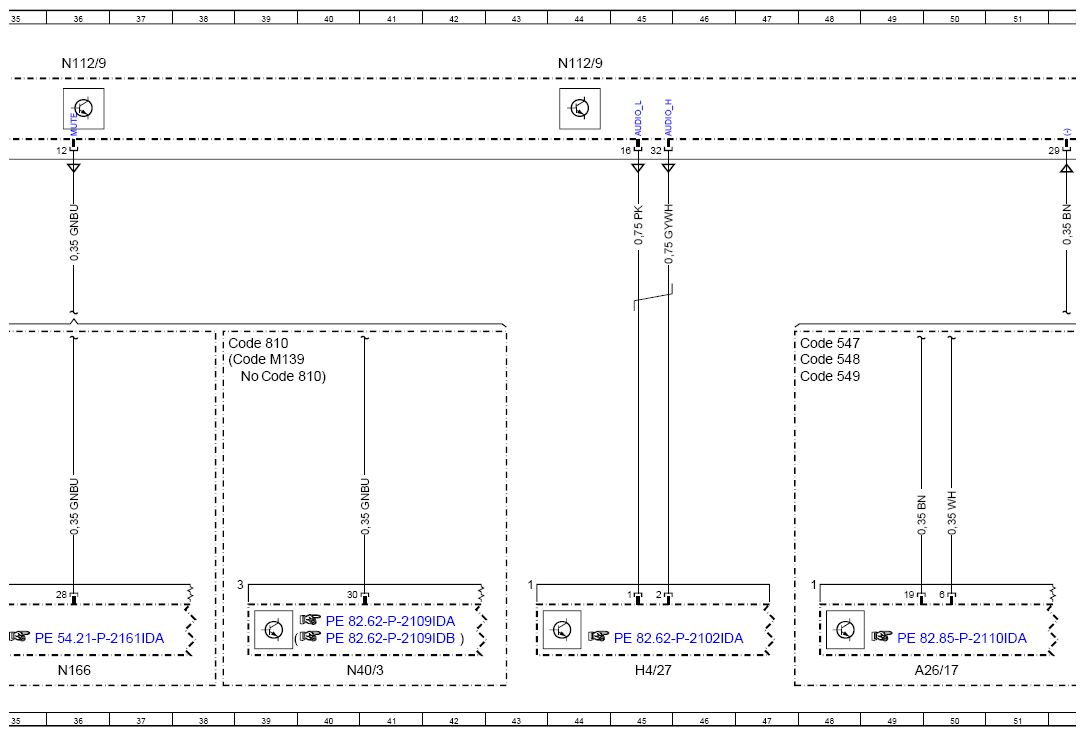

| H4/27 | Center instrument panel speaker | 45L |
| N110 | Weight Sensing System (WSS) control unit | 26L |
| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 81A |
| N112/9 | HERMES control unit | 88A |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 53A |
| N112/9 | HERMES control unit | 61A |
| N112/9 | HERMES control unit | 68A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 36A |
| N112/9 | HERMES control unit | 44A |
| N166 | Head unit/instrument cluster control unit | 54L |
| N166 | Head unit/instrument cluster control unit | 36L |

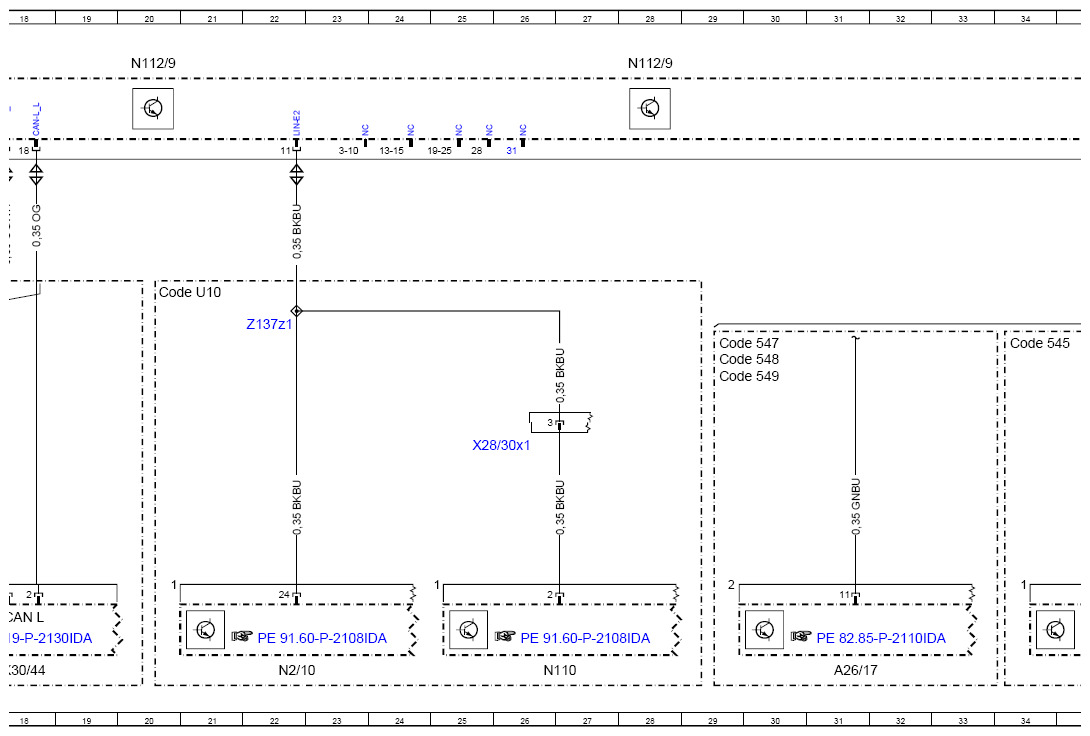

| N2/10 | Supplemental restraint system control unit | 22L |
| N40/3 | Sound system amplifier control unit | 40L |

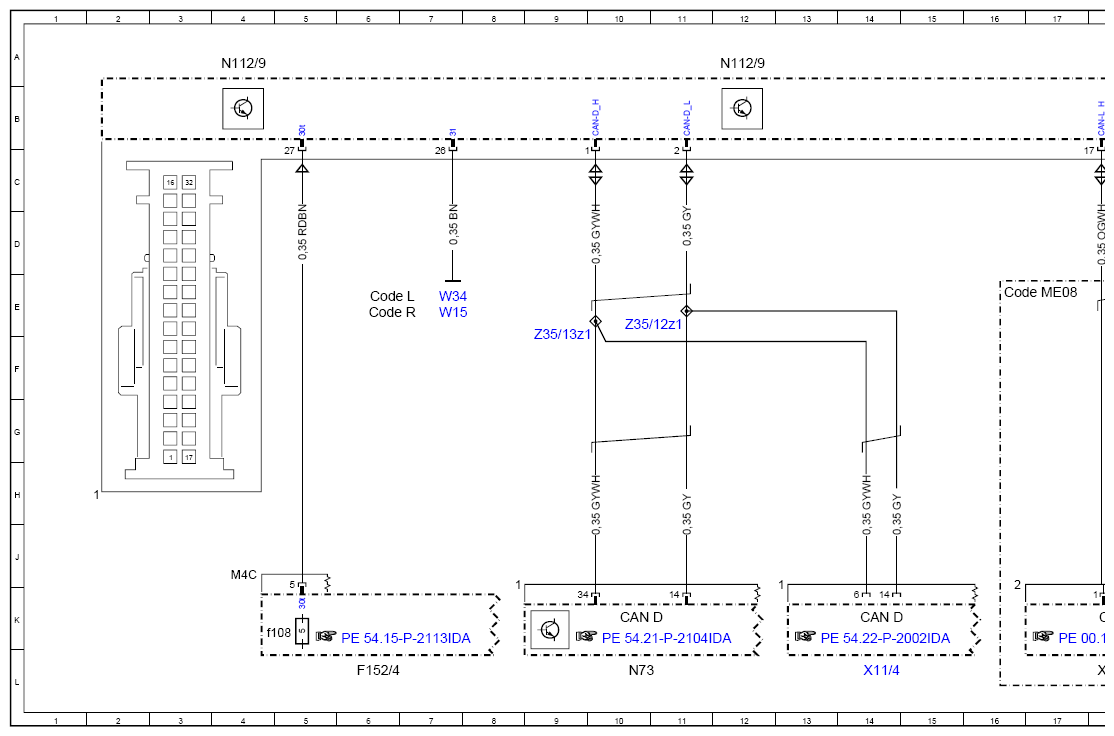

| N73 | Electronic ignition switch control unit | 10L |
| W15 | Right front footwell ground point | 7E |
| W34 | Left footwell ground point | 7E |
| X11/4 | Diagnostic connector | 14L |
| X28/30x1 | Front passenger seat airbag electrical connector | 25G |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 18L |
| X35/2xGPS | GPS antenna connector | 63F |
| Z137z1 | LIN E2 connector sleeve | 22E |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 11E |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 9F |
