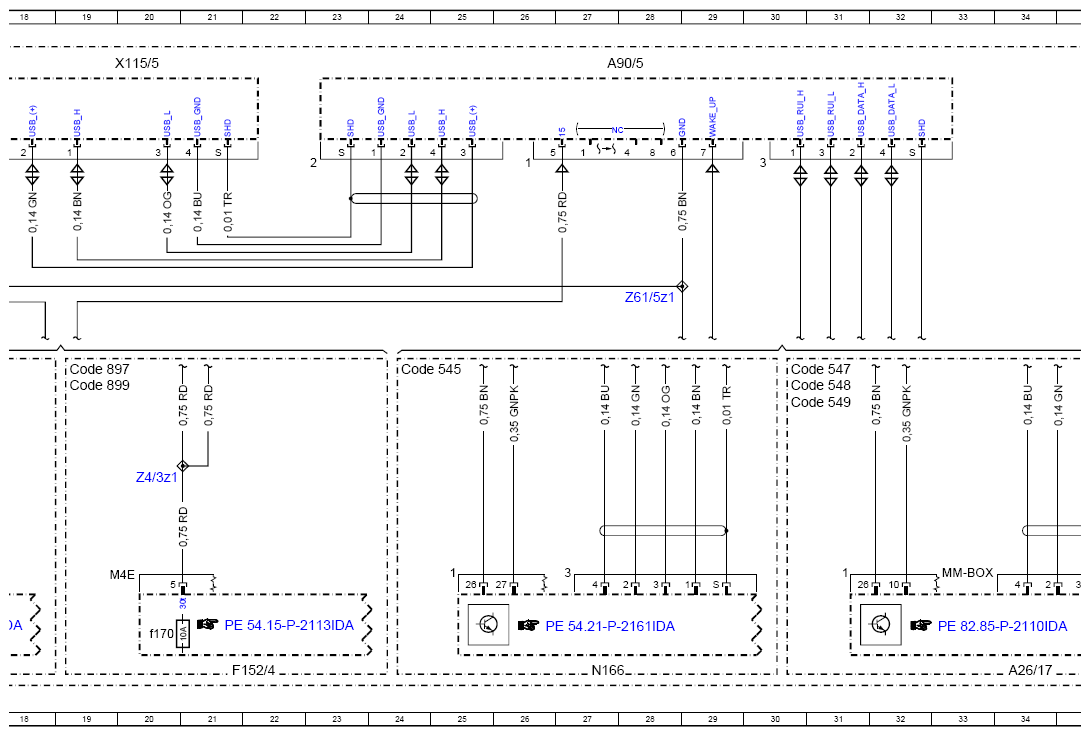

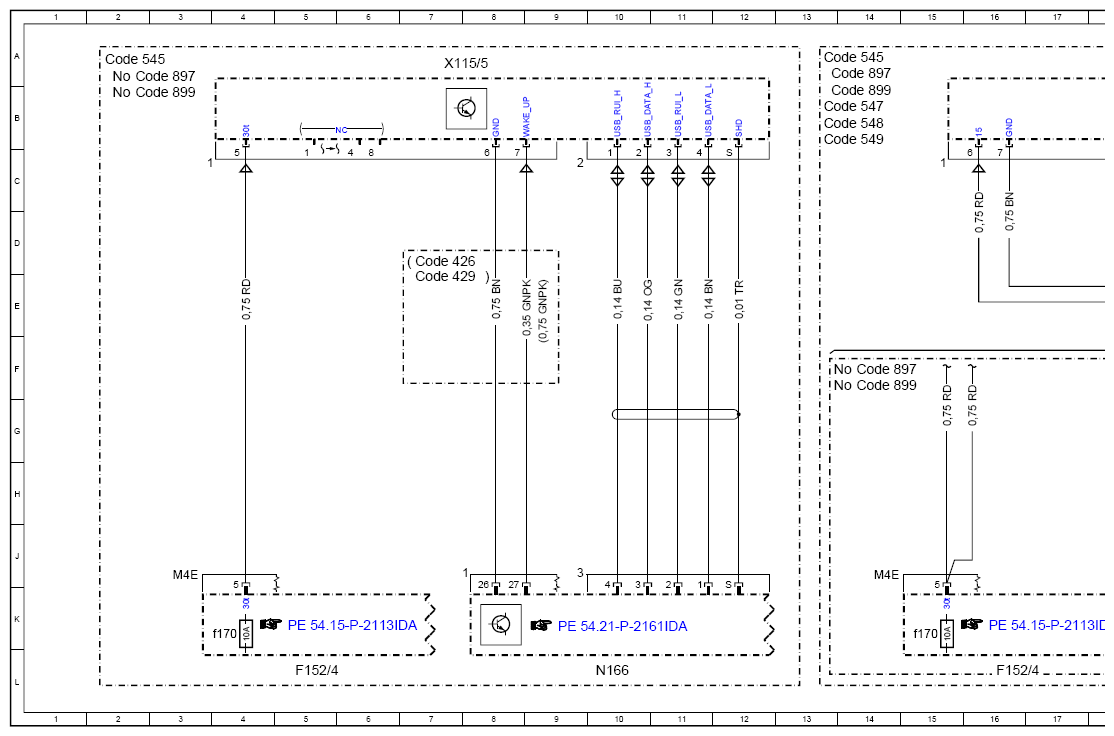

Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97IDA
Model 247 Connection unit X115/5, A90/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A26/17 | Head unit | 34L |
| A90/5 | Multimedia connection unit | 27A |
| Code 426 | 8G-DCT | 7D |
| Code 429 | 7G-DCT | 7E |
| Code 545 | Connect 5 (NTG6) | 2A |
| Code 545 | Connect 5 (NTG6) | 13A |
| Code 545 | Connect 5 (NTG6) | 24F |
| Code 547 | Connect 20 Entry (NTG6) | 13B |
| Code 547 | Connect 20 Entry (NTG6) | 30F |
| Code 548 | Connect 20 MID (NTG6) | 13B |
| Code 548 | Connect 20 MID (NTG6) | 30F |
| Code 549 | Connect 20 HIGH (NTG6) | 13B |
| Code 549 | Connect 20 HIGH (NTG6) | 30G |
| Code 897 | Wireless mobile phone charging | 19F |
| Code 897 | Wireless mobile phone charging | 2A |
| Code 897 | Wireless mobile phone charging | 14F |
| Code 897 | Wireless mobile phone charging | 13A |
| Code 899 | Wireless phone charging at front and antenna | 19F |
| Code 899 | Wireless phone charging at front and antenna | 2B |
| Code 899 | Wireless phone charging at front and antenna | 14F |
| Code 899 | Wireless phone charging at front and antenna | 13B |
| F152/4 | Vehicle interior fuse and relay module | 5L |
| F152/4 | Vehicle interior fuse and relay module | 16L |
| F152/4 | Vehicle interior fuse and relay module | 22L |
| F152/4f170 | Electrical fuse 170 | 15K |
| F152/4f170 | Electrical fuse 170 | 4K |
| F152/4f170 | Electrical fuse 170 | 20K |
| N166 | Head unit/instrument cluster control unit | 10L |
| N166 | Head unit/instrument cluster control unit | 27L |
| X115/5 | Front center console USB connector | 20A |
| X115/5 | Front center console USB connector | 7A |
| Z4/3z1 | Terminal 30t connector sleeve | 20H |
| Z61/5z1 | Ground connection connector sleeve | 28E |
