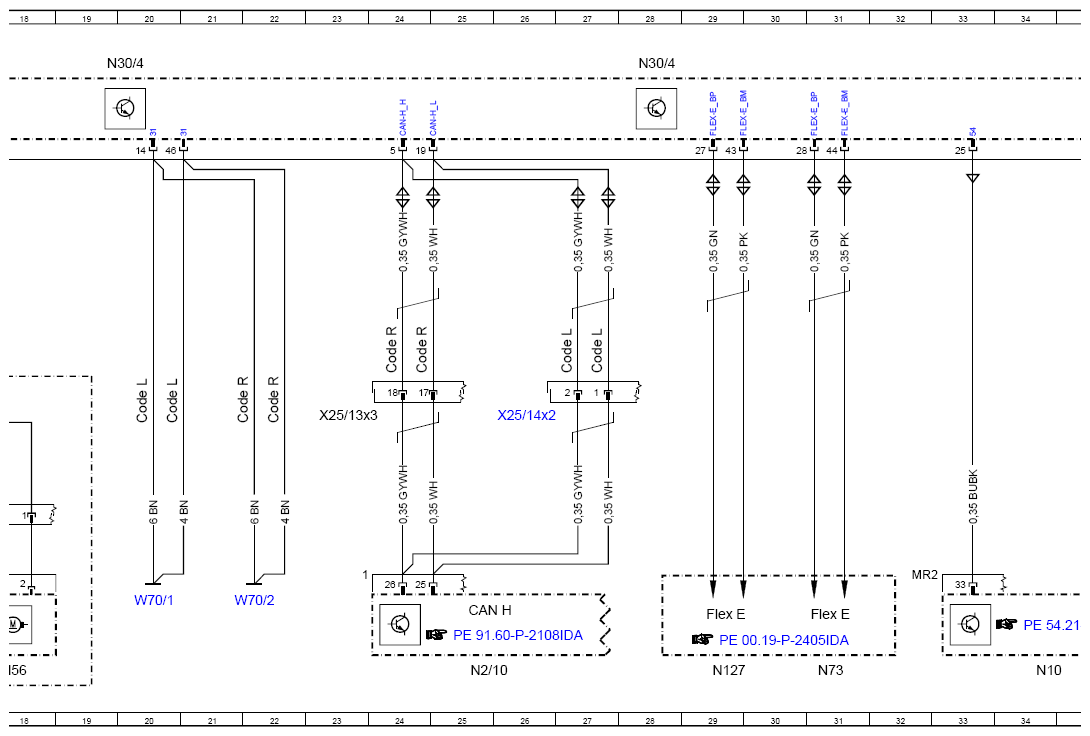

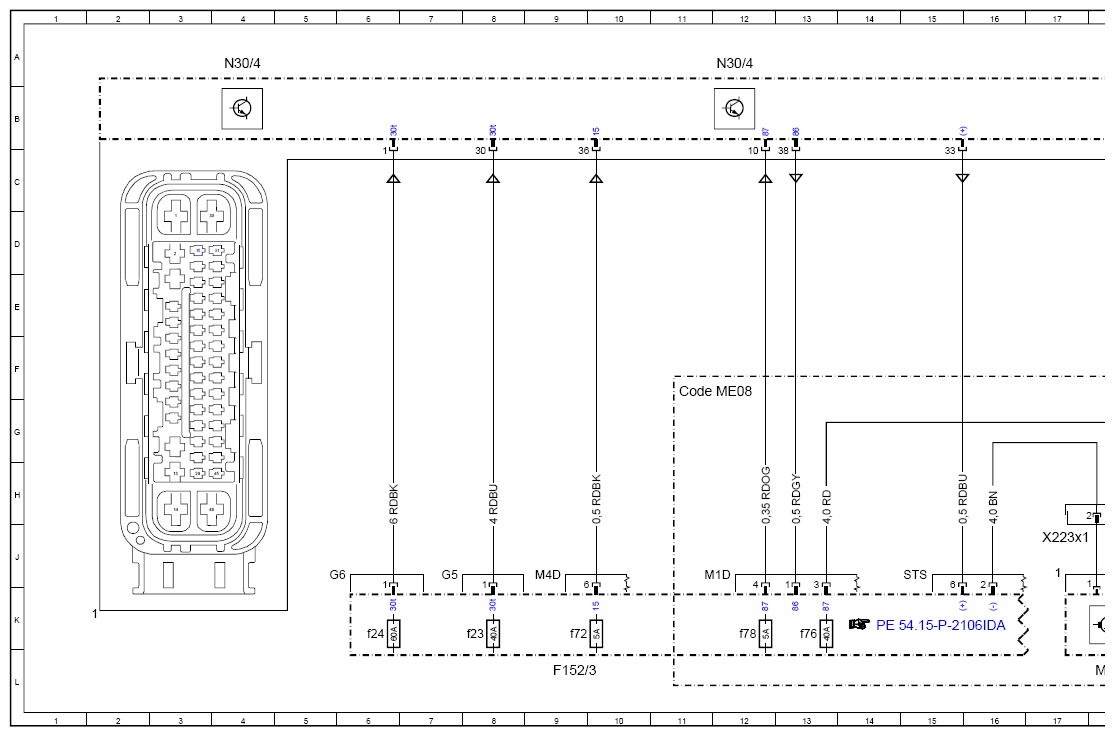

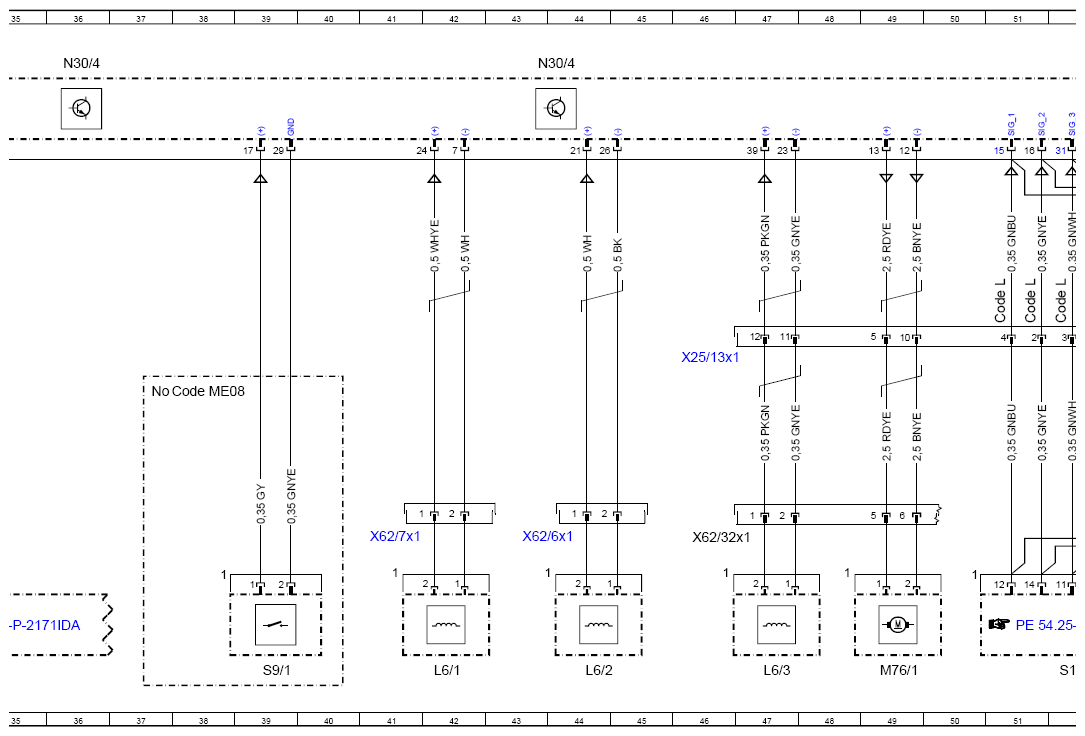

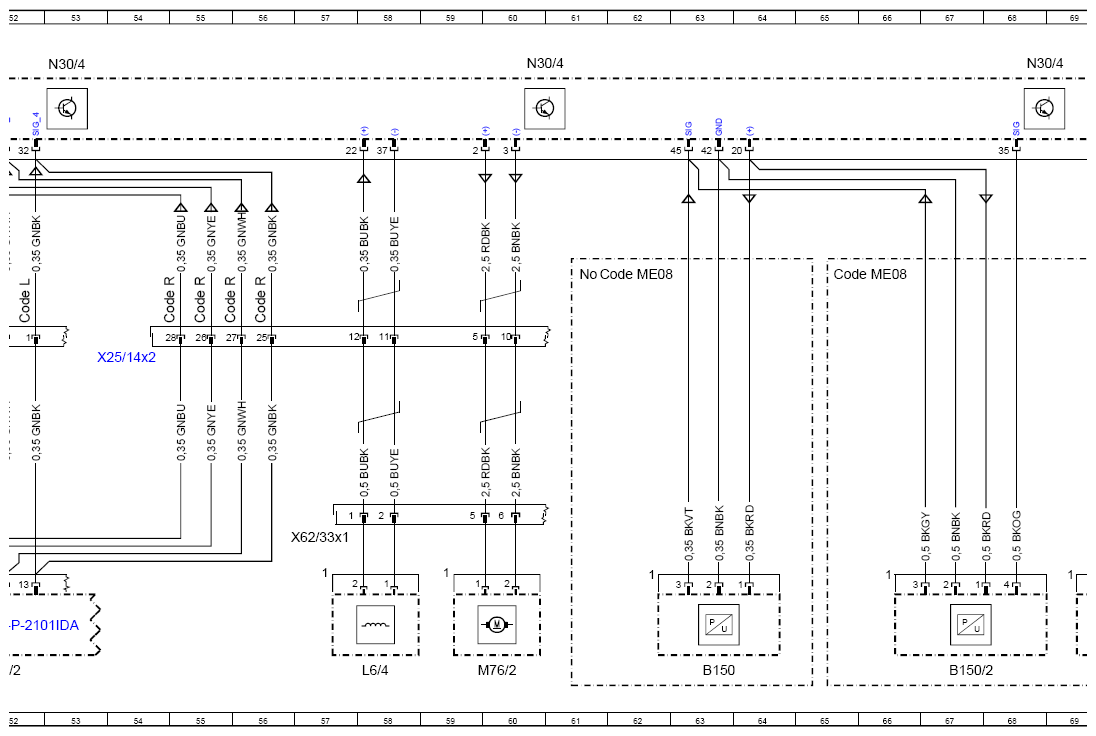

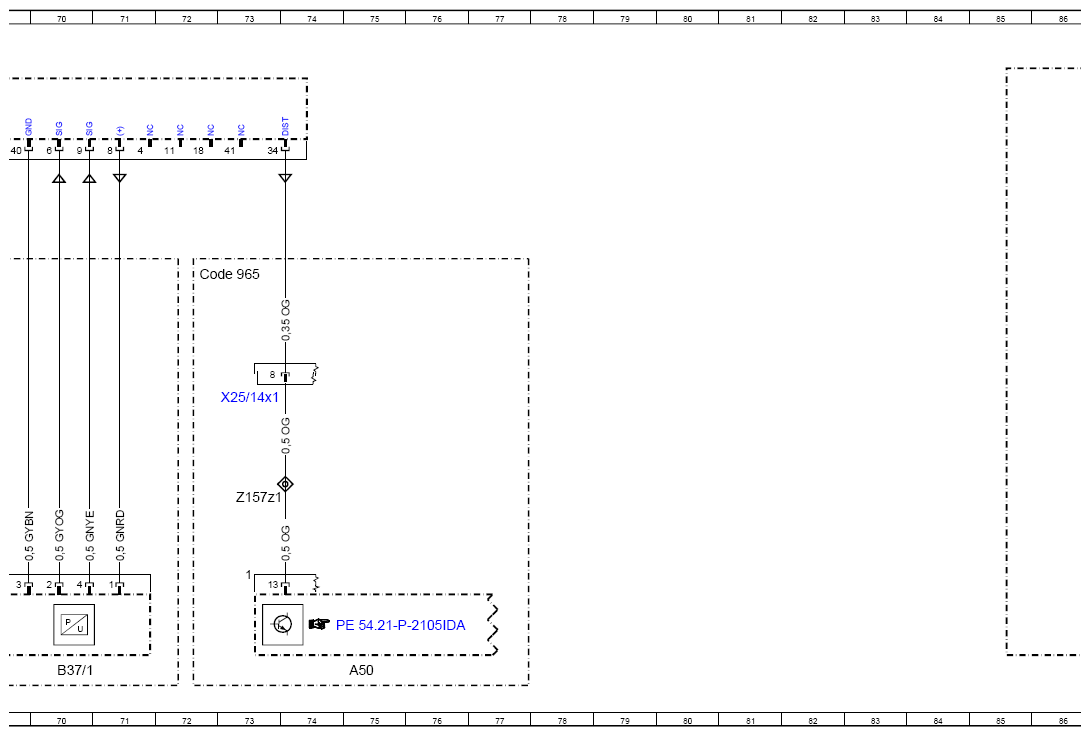

Wiring Diagram For Electronic Stability Program (ESP(R)) - PE42.45-P-2201-97IDA
Model 247 Control unit N30/4
| Code: | Designation: | Position: |
|---|---|---|

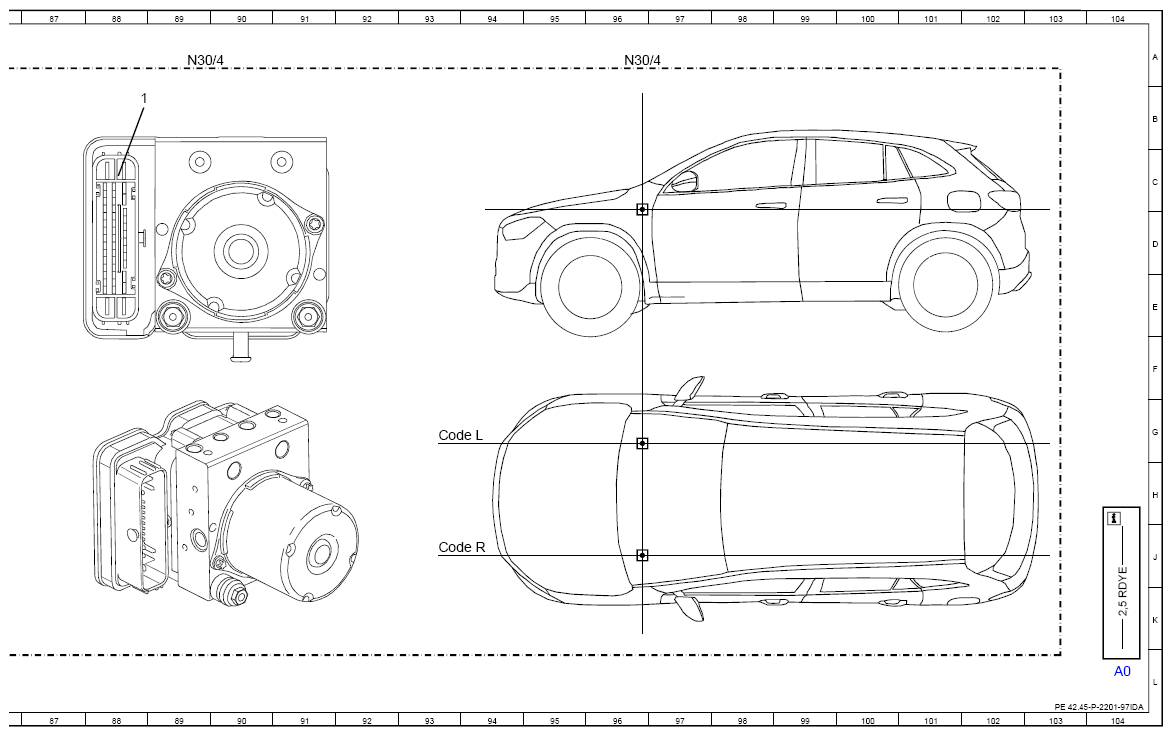

| A0 | Use of wiring diagrams | 104L |
| A50 | Taximeter | 75L |
| B150 | Brake vacuum sensor | 63L |
| B15/2 | Dual brake vacuum sensor | 67L |
| B3/1 | Pedal angle sensor | 70L |
| CAN H | Vehicle dynamics CAN | 25K |
| Code 965 | Taxi/rental car - Pre-installation | 72E |
| Code L | LEFT-HAND DRIVE | 93G |
| Code L | LEFT-HAND DRIVE | 20G |
| Code L | LEFT-HAND DRIVE | 20G |
| Code L | LEFT-HAND DRIVE | 27F |
| Code L | LEFT-HAND DRIVE | 27F |
| Code L | LEFT-HAND DRIVE | 51E |
| Code L | LEFT-HAND DRIVE | 51E |
| Code L | LEFT-HAND DRIVE | 52E |
| Code L | LEFT-HAND DRIVE | 52E |
| Code ME08 | Hybrid drive 75kW-84kW variant (incl. plug-in) | 65E |
| Code ME08 | Hybrid drive 75kW-84kW variant (incl. plug-in) | 37F |
| Code ME08 | Hybrid drive 75kW-84kW variant (incl. plug-in) | 11F |
| Code ME08 | Hybrid drive 75kW-84kW variant (incl. plug-in) | 61E |
| Code R | RIGHT-HAND DRIVE | 93J |
| Code R | RIGHT-HAND DRIVE | 22G |
| Code R | RIGHT-HAND DRIVE | 22G |
| Code R | RIGHT-HAND DRIVE | 24F |
| Code R | RIGHT-HAND DRIVE | 24F |
| Code R | RIGHT-HAND DRIVE | 55E |
| Code R | RIGHT-HAND DRIVE | 55E |
| Code R | RIGHT-HAND DRIVE | 56E |
| Code R | RIGHT-HAND DRIVE | 56E |
| F15/3 | Engine compartment fuse and relay module | 9L |
| F15/3f23 | Fuse 23 | 8K |
| F15/3f24 | Fuse 24 | 6K |
| F15/3f72 | Fuse 72 | 9K |
| F15/3f76 | Fuse 76 | 13K |
| F15/3f78 | Fuse 78 | 12K |
| Flex E | Chassis FlexRay | 29K |
| Flex E | Chassis FlexRay | 31K |
| L/1 | Left front axle rpm sensor | 42L |
| L/2 | Right front axle rpm sensor | 44L |
| L/3 | Left rear axle rpm sensor | 47L |
| L/4 | Right rear axle rpm sensor | 58L |
| M56 | Electric vacuum pump | 18L |
| M7/1 | Left electric parking brake actuator motor | 49L |
| M7/2 | Right electric parking brake actuator motor | 60L |
| N10 | Central control module | 34L |
| N127 | Drivetrain control unit | 29L |
| N/10 | Supplemental restraint system control unit | 25L |
| N3/4 | Electronic Stability Program control unit | 89A |
| N3/4 | Electronic Stability Program control unit | 96A |
| N3/4 | Electronic Stability Program control unit | 4A |
| N3/4 | Electronic Stability Program control unit | 12A |
| N3/4 | Electronic Stability Program control unit | 19A |
| N3/4 | Electronic Stability Program control unit | 28A |
| N3/4 | Electronic Stability Program control unit | 36A |
| N3/4 | Electronic Stability Program control unit | 53A |
| N3/4 | Electronic Stability Program control unit | 43A |
| N3/4 | Electronic Stability Program control unit | 60A |
| N3/4 | Electronic Stability Program control unit | 68A |
| N73 | Electronic ignition switch control unit | 31L |
| S/2 | Exterior lights and electric parking brake switch group | 52L |
| S/1 | Stop lamp switch | 39L |
| W7/1 | Left ESP® ground point | 20K |
| W7/2 | Right ESP® ground point | 22K |
| X223x1 | Electric vacuum pump electrical connector | 17J |
| X2/13x1 | Left engine compartment/vehicle interior electrical connector | 46F |
| X2/13x3 | Left engine compartment/vehicle interior electrical connector | 23G |
| X2/14x1 | Right engine compartment/vehicle interior electrical connector | 73G |
| X2/14x2 | Right engine compartment/vehicle interior electrical connector | 26G |
| X2/14x2 | Right engine compartment/vehicle interior electrical connector | 53F |
| X6/32x1 | Rear axle electrical connector, left distributor | 46J |
| X6/33x1 | Rear axle electrical connector, right distributor | 56J |
| X6/6x1 | Front axle electrical connector, right distributor | 43J |
| X6/7x1 | Front axle electrical connector, left distributor | 41J |
| Z157z1 | Travel distance connector sleeve | 73H |
