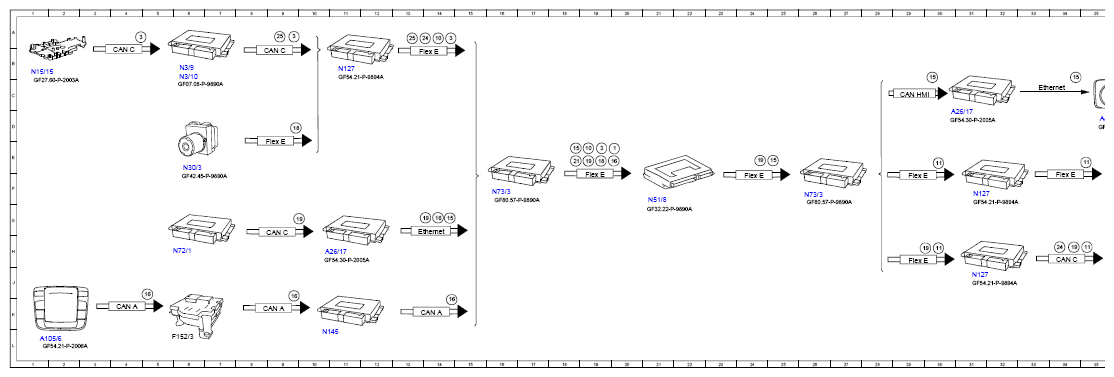

Function Schematic For Adaptive Damping System (ADS) - PE32.32-P-2500-97A
Model 118, 177, 247
with code 459 (Steel suspension with adjustable damping)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 20Q |
| 10 | Transfer case, status | 14N |
| 10 | Transfer case, status | 19Q |
| 11 | Vehicle level, status | 30T |
| 11 | Vehicle level, status | 35T |
| 11 | Vehicle level, status | 39T |
| 11 | Vehicle level, status | 30R |
| 11 | Vehicle level, status | 35R |
| 15 | Gear range, status | 14S |
| 15 | Gear range, status | 18Q |
| 15 | Gear range, status | 25R |
| 15 | Gear range, status | 34O |
| 15 | Gear range, status | 30O |
| 16 | Vehicle level, status | 14S |
| 16 | Vehicle level, status | 5V |
| 16 | Vehicle level, status | 9V |
| 16 | Vehicle level, status | 14V |
| 16 | Vehicle level, status | 20R |
| 18 | Wheel speed, signal | 9Q |
| 18 | Wheel speed, signal | 19R |
| 19 | Off-Road package transmission mode controller, status | 9S |
| 19 | Off-Road package transmission mode controller, status | 14S |
| 19 | Off-Road package transmission mode controller, status | 19R |
| 19 | Off-Road package transmission mode controller, status | 24R |
| 19 | Off-Road package transmission mode controller, status | 29T |
| 19 | Off-Road package transmission mode controller, status | 34T |
| 21 | Battery voltage, signal | 18R |
| 24 | Drivetrain operational, signal | 13N |
| 24 | Drivetrain operational, signal | 34T |
| 25 | Engine running, signal | 9N |
| 25 | Engine running, signal | 13N |
| 3 | Transmission control, status | 4N |
| 3 | Transmission control, status | 9N |
| 3 | Transmission control, status | 14N |
| 3 | Transmission control, status | 19Q |
| A10/6 | Tablet cradle electric controller unit | 1W |
| A2/17 | Head unit | 11U |
| A2/17 | Head unit | 31P |
| A4/18 | Driver display | 35P |
| CAN A | Telematics CAN | 4V |
| CAN A | Telematics CAN | 9V |
| CAN A | Telematics CAN | 14V |
| CAN C | Engine CAN | 4N |
| CAN C | Engine CAN | 9N |
| CAN C | Engine CAN | 9T |
| CAN C | Engine CAN | 34U |
| CAN C | Engine CAN | 39U |
| CAN HMI | User interface CAN | 29P |
| Ethernet | Ethernet | 14T |
| Ethernet | Ethernet | 33O |
| F15/3 | Fuse and relay module | 6W |
| Flex E | Chassis FlexRay | 9Q |
| Flex E | Chassis FlexRay | 14N |
| Flex E | Chassis FlexRay | 19R |
| Flex E | Chassis FlexRay | 24R |
| Flex E | Chassis FlexRay | 29U |
| Flex E | Chassis FlexRay | 29R |
| Flex E | Chassis FlexRay | 34R |
| N127 | Drivetrain control unit | 11O |
| N127 | Drivetrain control unit | 31U |
| N127 | Drivetrain control unit | 31S |
| N145 | Transmission mode control unit | 10W |
| N1/15 | Fully integrated transmission control electric controller unit | 1O |
| N1/15 | Fully integrated transmission control electric controller unit | 41V |
| N/10 | Engine management control unit | 6O |
| N/10 | Engine management control unit | 36V |
| N/9 | Engine management control unit | 6O |
| N/9 | Engine management control unit | 36U |
| N3/3 | Electronic Stability Program control unit | 6R |
| N3/4 | Electronic Stability Program (ESP®) control unit | 36S |
| N5/8 | Suspension and damping system control unit | 21S |
| N7/1 | Upper control panel control unit | 6U |
| N7/3 | Electronic ignition switch control unit | 16S |
| N7/3 | Electronic ignition switch control unit | 26S |
