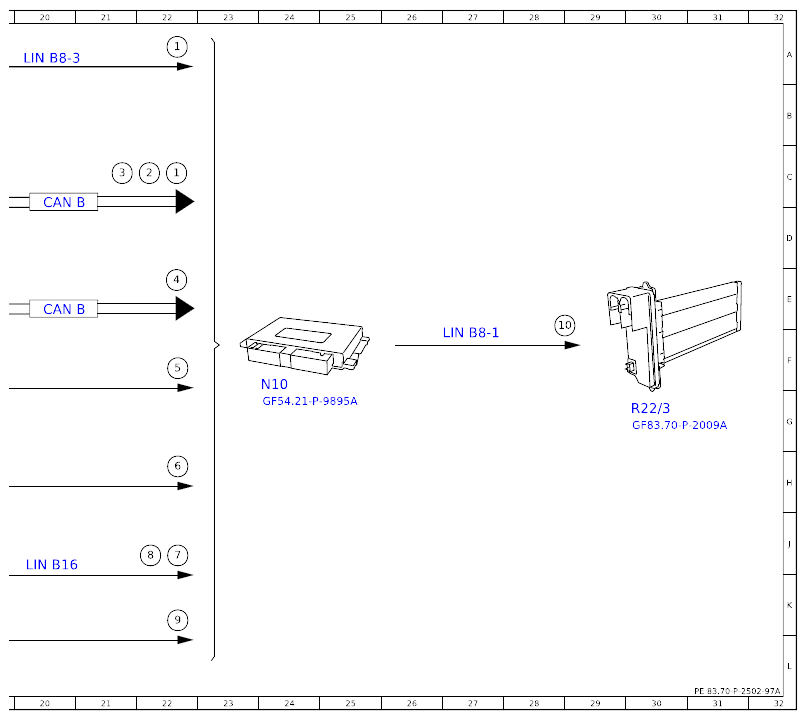

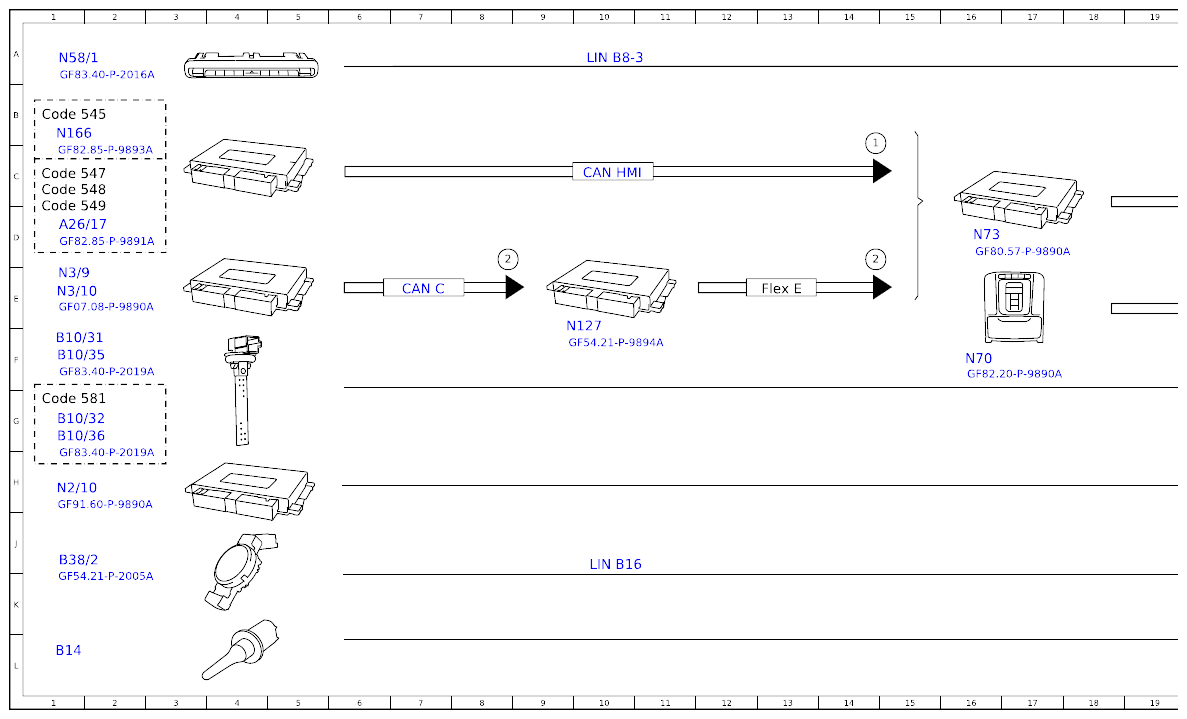

Function Schematic For Actuating PTC Heater Booster - PE83.70-P-2502-97A
Model 118, 177, 247 with engine 608, 654
Model 247 with engine 260, 282 For countries with FMVSS certification
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 22C |
| 1 | Operation, signal | 14B |
| 1 | Operation, signal | 22A |
| 10 | PTC heater booster, actuation | 28E |
| 2 | Coolant temperature, signal | 22C |
| 2 | Coolant temperature, signal | 14D |
| 2 | Coolant temperature, signal | 8D |
| 3 | Circuit 15, status | 21C |
| 4 | Interior temperature, signal | 22E |
| 5 | Air outlet temperature sensor, signal | 22F |
| 6 | Crash, signal | 22H |
| 7 | Dew point temperature, signal | 22J |
| 8 | Solar radiation, signal | 22J |
| 9 | Outside temperature, signal | 22K |
| A26/17 | Head unit | 1D |
| B10/31 | Left side air vent air outlet temperature sensor | 1F |
| B10/32 | Right side air vent air outlet temperature sensor | 1G |
| B10/35 | Left footwell vent air outlet temperature sensor | 1F |
| B10/36 | Right footwell vent air outlet temperature sensor | 1G |
| B14 | Outside temperature sensor | 1L |
| B38/2 | Rain/light sensor with additional functions | 1J |
| CAN B | Interior CAN | 20D |
| CAN B | Interior CAN | 20E |
| CAN C | CAN for engine | 7E |
| CAN HMI | User interface CAN | 10C |
| Code 545 | Connect 5 (NTG6) | 1B |
| Code 547 | Connect 20 Entry (NTG6) | 1C |
| Code 548 | Connect 20 MID (NTG6) | 1C |
| Code 549 | Connect 20 HIGH (NTG6) | 1D |
| Code 581 | THERMOTRONIC automatic air conditioning | 1G |
| Flex E | Chassis FlexRay | 13E |
| LIN B16 | Rain and light sensor LIN | 20J |
| LIN B16 | Rain and light sensor LIN | 10J |
| LIN B8-1 | LIN 1 for climate control system | 27F |
| LIN B8-3 | LIN 3 for climate control system | 20A |
| LIN B8-3 | LIN 3 for climate control system | 10A |
| N10 | Central control module | 24F |
| N127 | Drivetrain control unit | 10F |
| N166 | Head unit/instrument cluster control unit | 1B |
| N2/10 | Supplemental restraint system control unit | 1H |
| N3/10 | ME-SFI [ME] control unit | 1E |
| N3/9 | CDI control unit | 1E |
| N58/1 | Climate control operating unit | 1A |
| N70 | Overhead control panel control unit | 16F |
| N73 | Electronic ignition switch control unit | 16D |
| R22/3 | PTC heater booster | 30G |
