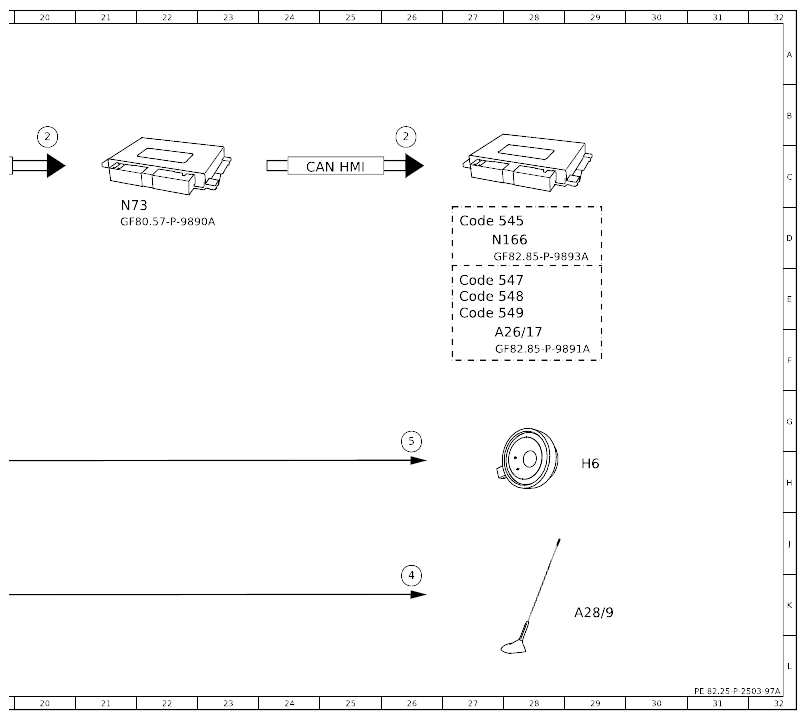

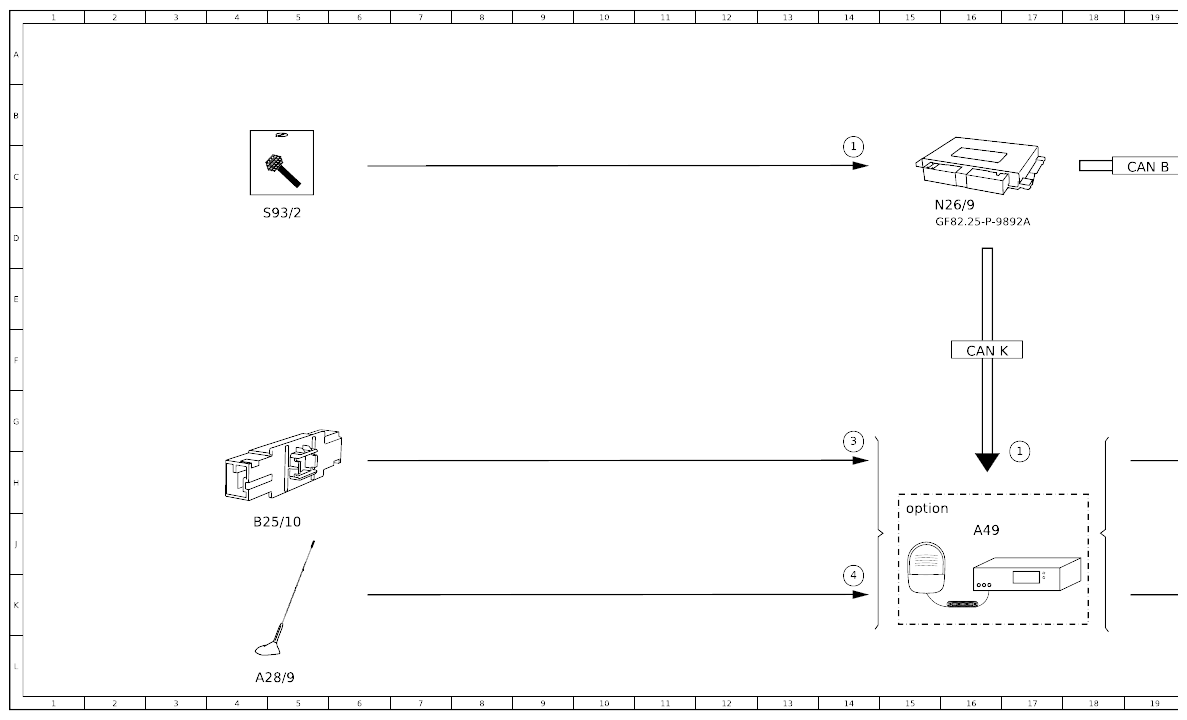

Taxi Hands-Free Telephony, Function Schematic - PE82.25-P-2503-97A
Model 247 up to model year 2023 with code 938 (Hands-free two-way radio) with code 965 (Taxi/rental car - electrical pre-installation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 17G |
| 1 | Operation, signal | 14B |
| 2 | Mute function, signal | 20B |
| 2 | Mute function, signal | 26B |
| 3 | Voice input, signal | 14G |
| 4 | Transmit/receive signal | 14J |
| 4 | Transmit/receive signal | 26J |
| 5 | Voice output, signal | 26G |
| A26/17 | Head unit | 28F |
| A28/9 | Two-way radio roof antenna | 29K |
| A28/9 | Two-way radio roof antenna | 4L |
| A49 | Two-way radio | 16J |
| B25/10 | Two-way radio microphone | 4J |
| CAN B | Interior CAN | 19C |
| CAN HMI | User interface CAN | 25C |
| CAN K | Multifunction CAN | 16F |
| Code 545 | Connect 5 (NTG6) | 27D |
| Code 547 | Connect 20 Entry (NTG6) | 27E |
| Code 548 | Connect 20 MID (NTG6) | 27E |
| Code 549 | Connect 20 HIGH (NTG6) | 27E |
| H6 | Taxi two-way radio speaker | 29H |
| N166 | Head unit/instrument cluster control unit | 27D |
| N26/9 | Special-purpose vehicle multifunction control unit | 16D |
| N73 | Electronic ignition switch control unit | 21D |
| S93/2 | Two-way radio switch | 5D |
