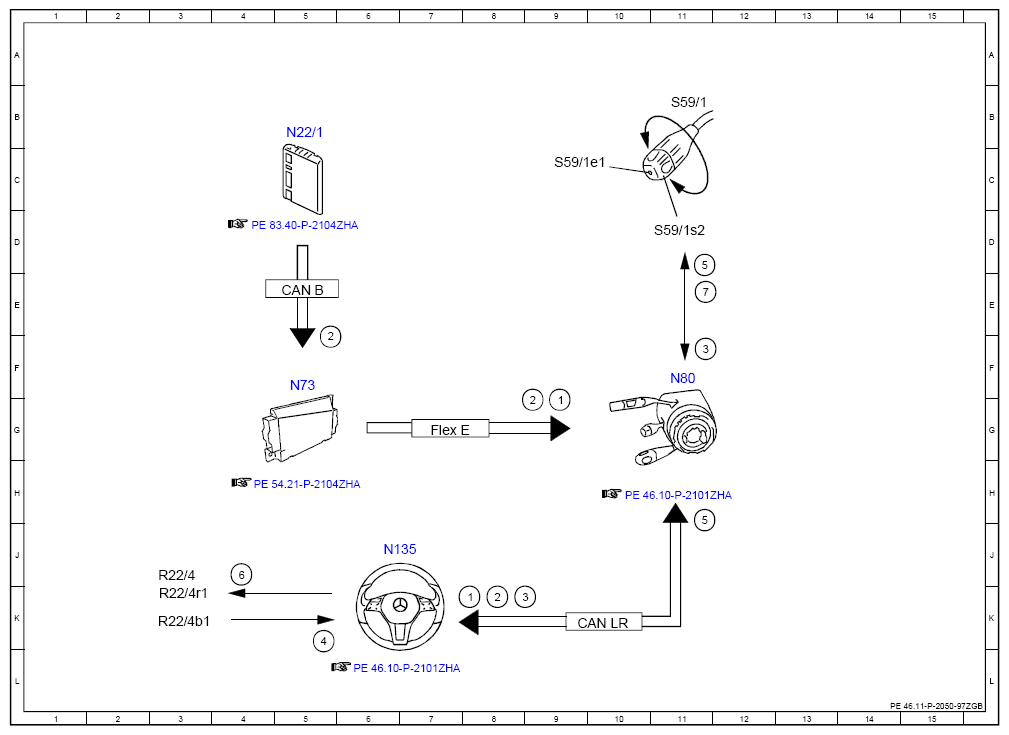

Function Schematic Of Electrical System For Steering Wheel Heater - PE46.11-P-2050-97ZGB
Model 463 (except 463.342)
as of model year 2019
with code VL0 (Heated steering wheel)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 9G |
| 1 | Circuit 15, status | 8K |
| 2 | Interior temperature sensor, signal | 9G |
| 2 | Interior temperature sensor, signal | 8K |
| 2 | Interior temperature sensor, signal | 5F |
| 3 | Steering wheel heater switch, status | 11F |
| 3 | Steering wheel heater switch, status | 8K |
| 4 | Heating element temperature sensor, signal | 5K |
| 5 | Steering wheel heater, status | 11J |
| 5 | Steering wheel heater, status | 11D |
| 6 | Steering wheel heater, actuation | 4J |
| 7 | 11E | |
| CAN B | Interior CAN | 5E |
| CAN LR | Steering wheel CAN | 10K |
| Flex E | Chassis FlexRay | 7G |
| N135 | Steering wheel electronics | 6J |
| N22/1 | Climate control unit | 5B |
| N73 | Electronic ignition switch control unit | 5F |
| N80 | Steering column module control unit | 11F |
| R22/4 | Steering wheel heater | 3J |
| R22/4b1 | Heating element temperature sensor | 3K |
| R22/4M | Steering wheel heater heating element | 3K |
| S59/1 | Steering column adjustment/steering wheel heater switch | 11B |
| S59/1e1 | Steering wheel heater indicator lamp | 9C |
| S59/1s2 | Steering wheel heater switch | 11D |
