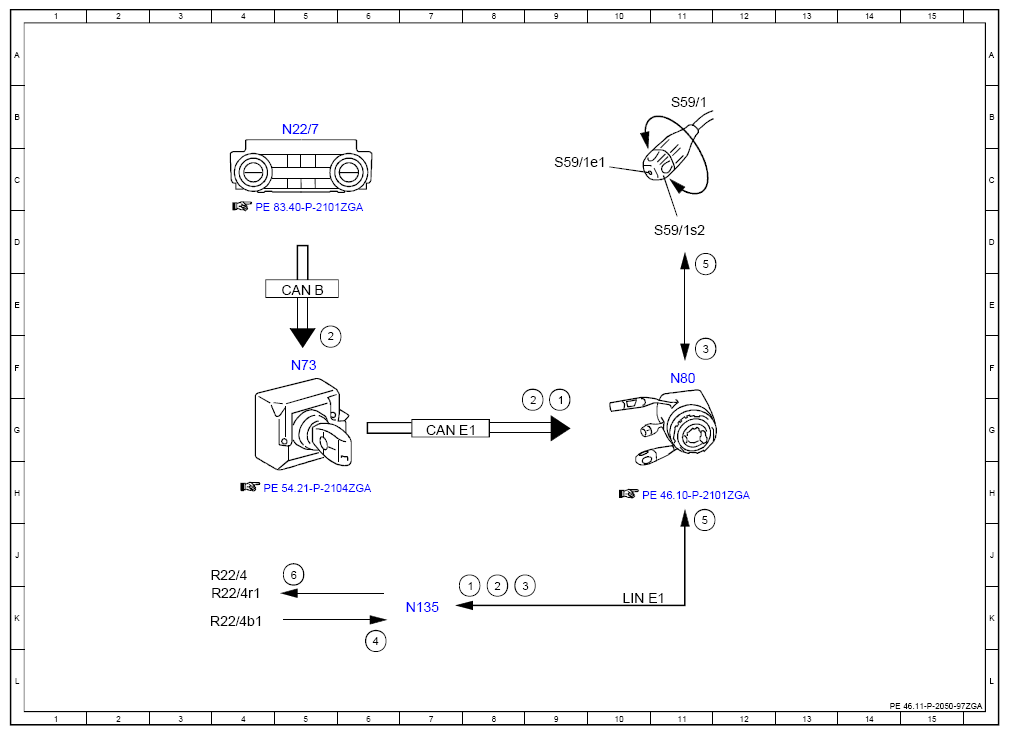

Function Schematic Of Electrical System For Steering Wheel Heater - PE46.11-P-2050-97ZGA
Model 463 (except 463.342)
as of model year 2013 up to model year 2019
with code VL0 (Heated steering wheel)
Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 9G |
| 1 | Circuit 15, status | 8K |
| 2 | Interior temperature sensor, signal | 9G |
| 2 | Interior temperature sensor, signal | 8K |
| 2 | Interior temperature sensor, signal | 5F |
| 3 | Steering wheel heater switch, status | 11F |
| 3 | Steering wheel heater switch, status | 8K |
| 4 | Heating element temperature sensor, signal | 6K |
| 5 | Steering wheel heater, status | 11J |
| 5 | Steering wheel heater, status | 11D |
| 6 | Steering wheel heater, actuation | 5J |
| CAN B | Interior CAN | 5E |
| CAN E1 | Chassis CAN 1 | 7G |
| LIN E1 | Steering LIN | 10K |
| N135 | LIN converter | 7K |
| N22/7 | Climate control and operating unit | 5B |
| N73 | EIS [EZS] control unit | 5F |
| N80 | Steering column module | 11F |
| R22/4 | Steering wheel heater | 4J |
| R22/4b1 | Heater coil I temperature sensor | 4K |
| R22/4M | Heater coil I | 4K |
| S59/1 | Steering column adjustment and steering wheel heater switch | 11B |
| S59/1e1 | Steering wheel heater indicator lamp | 9C |
| S59/1s2 | Steering wheel heater switch | 11D |
