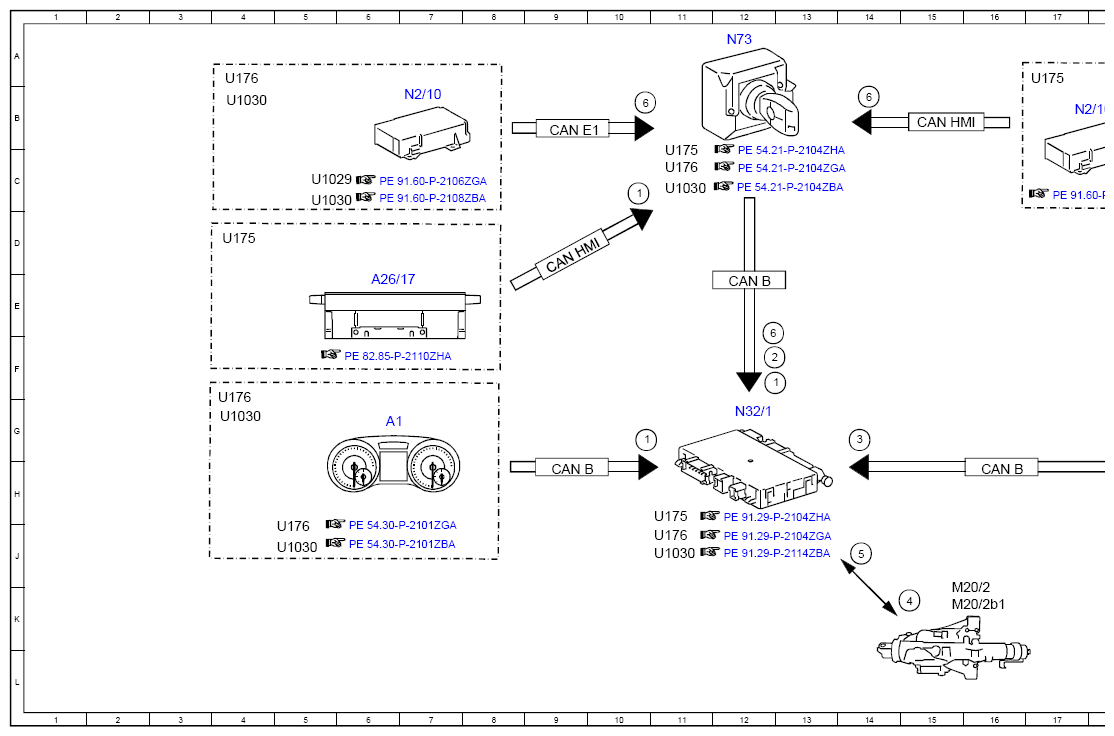

Electrical Function Schematic For Steering Column Easy Entry/Exit Adjustment - PE46.15-P-2051-97ZGA
Model 463
as of model year 2013
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Easy entry/exit, status | 10G |
| 1 | Easy entry/exit, status | 10C |
| 1 | Easy entry/exit, status | 13G |
| 2 | Circuit 15, status | 12F |
| 3 | Door rotary tumbler switch, status | 14H |
| 4 | Steering column adjustment motor, actuation | 15K |
| 5 | Steering column adjustment motor, signal | 14J |
| 6 | Crash, signal | 10B |
| 6 | Crash, signal | 14B |
| 6 | Crash, signal | 12F |
| A1 | Instrument cluster | 6G |
| A26/17 | Head unit | 6E |
| CAN B | Interior CAN | 9H |
| CAN B | Interior CAN | 12E |
| CAN B | Interior CAN | 16H |
| CAN E1 | Chassis CAN 1 | 9B |
| CAN HMI | User interface CAN | 9D |
| CAN HMI | User interface CAN | 15B |
| M20/2 | Steering column up/down motor | 15K |
| M20/2b1 | Steering column up/down Hall sensor | 15K |
| N2/10 | Supplemental restraint system control unit | 7B |
| N2/10 | Supplemental restraint system control unit | 17B |
| N32/1 | Driver seat control unit | 12G |
| N69/1 | Left front door control unit | 19G |
| N73 | Electronic ignition switch control unit | 12A |
| U1029 | Not valid for model 463. 342 | 5C |
| U1030 | Valid for model 463.342 | 11C |
| U1030 | Valid for model 463.342 | 11J |
| U1030 | Valid for model 463.342 | 5J |
| U1030 | Valid for model 463.342 | 5C |
| U1030 | Valid for model 463.342 | 18J |
| U1030 | Valid for model 463.342 | 4B |
| U1030 | Valid for model 463.342 | 4G |
| U175 | Valid for model 463 as of 03.04.2018 except model 463.342 | 11C |
| U175 | Valid for model 463 as of 03.04.2018 except model 463.342 | 4D |
| U175 | Valid for model 463 as of 03.04.2018 except model 463.342 | 11H |
| U175 | Valid for model 463 as of 03.04.2018 except model 463.342 | 17A |
| U175 | Valid for model 463 as of 03.04.2018 except model 463.342 | 18J |
| U176 | Valid for model 463 up to 02.04.2018 except model 463.342 | 11C |
| U176 | Valid for model 463 up to 02.04.2018 except model 463.342 | 11J |
| U176 | Valid for model 463 up to 02.04.2018 except model 463.342 | 5J |
| U176 | Valid for model 463 up to 02.04.2018 except model 463.342 | 18J |
| U176 | Valid for model 463 up to 02.04.2018 except model 463.342 | 4A |
| U176 | Valid for model 463 up to 02.04.2018 except model 463.342 | 4G |
