Wiring Diagram Of Front Passenger-Side Seat Control Module - PE91.29-P-2105-97ZHA
Model 463 (except 463.342) as of model year 2019 Control unit N32/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| CAN B | Interior CAN | 12K |
| Code EM3 | Rear Seat Entertainment System pre-installation | 67E |
| Code L | LEFT-HAND DRIVE | 56G |
| Code L | LEFT-HAND DRIVE | 41G |
| Code L | LEFT-HAND DRIVE | 36G |
| Code L | LEFT-HAND DRIVE | 62G |
| Code L | LEFT-HAND DRIVE | 83H |
| Code L | LEFT-HAND DRIVE | 9C |
| Code PA9 | SEAT COMFORT PACKAGE PLUS | 30G |
| Code PA9 | SEAT COMFORT PACKAGE PLUS | 56A |
| Code PA9 | SEAT COMFORT PACKAGE PLUS | 36A |
| Code PA9 | SEAT COMFORT PACKAGE PLUS | 42A |
| Code PA9 | SEAT COMFORT PACKAGE PLUS | 62A |
| Code R | RIGHT-HAND DRIVE | 83J |
| Code R | RIGHT-HAND DRIVE | 36H |
| Code R | RIGHT-HAND DRIVE | 56H |
| Code R | RIGHT-HAND DRIVE | 41H |
| Code R | RIGHT-HAND DRIVE | 62H |
| Code R | RIGHT-HAND DRIVE | 9D |
| F1/3 | Right A-pillar fuse box | 7L |
| F1/3f304 | Fuse 304 | 6L |
| K40/5 | Rear fuse and relay module | 69L |
| K40/5f455 | Fuse 455 | 68L |
| LIN B19 | Front passenger seat LIN | 32K |
| M18/10 | Left front backrest seat ventilation motors | 60L |
| M18/10x1 | Left front backrest seat ventilation motor electrical connector | 60H |
| M18/11 | Right front seat cushion seat ventilation motors | 40L |
| M18/11x1 | Right front seat cushion seat ventilation motor electrical connector | 40H |
| M18/12 | Right front backrest seat ventilation motors | 60L |
| M18/12x1 | Right front backrest seat ventilation motor electrical connector | 60H |
| M18/9 | Left front seat cushion seat ventilation motors | 40L |
| M18/9x1 | Left front seat cushion seat ventilation motor electrical connector | 40H |

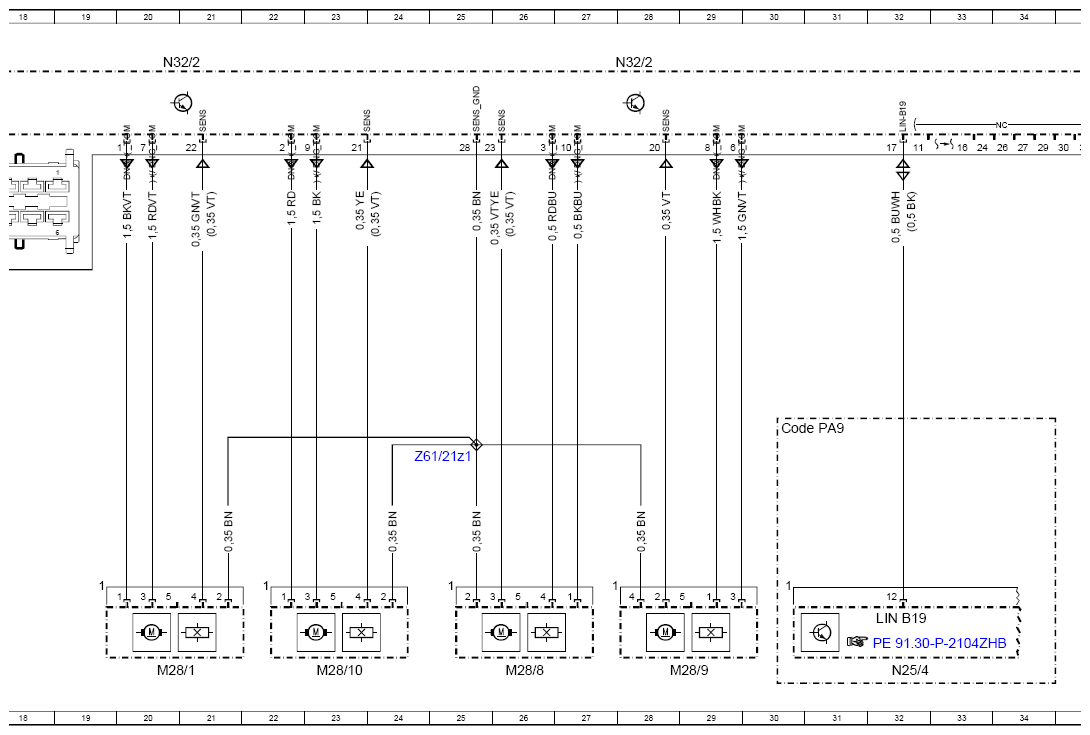

| M28/1 | Front passenger seat fore/aft adjustment motor | 20L |
| M28/10 | Front passenger seat height adjustment motor | 23L |
| M28/4 | Front passenger seat head restraint adjustment motor | 52L |
| M28/4x1 | Head restraint adjustment motor electrical connector, front passenger seat | 51H |
| M28/5 | Front passenger seat backrest inclination adjustment motor | 54L |
| M28/8 | Seat cushion length adjustment motor, front passenger seat | 26L |
| M28/9 | Seat inclination adjustment motor, front passenger seat | 29L |
| N25/4 | Front passenger seat heater control unit | 32L |

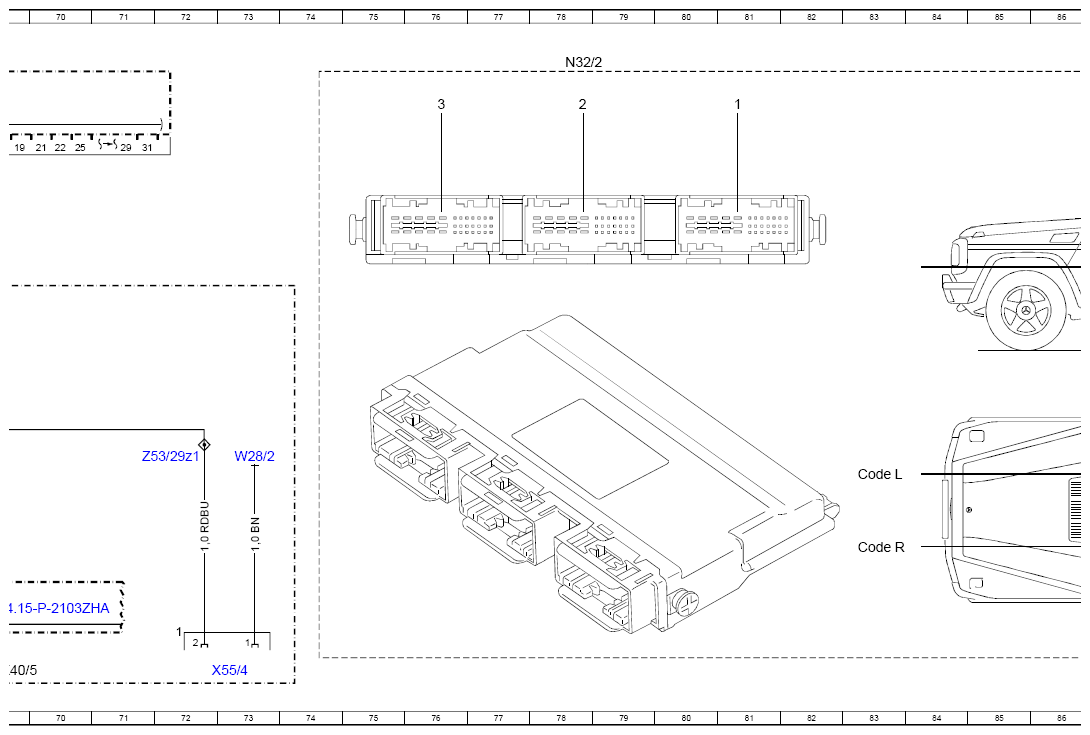

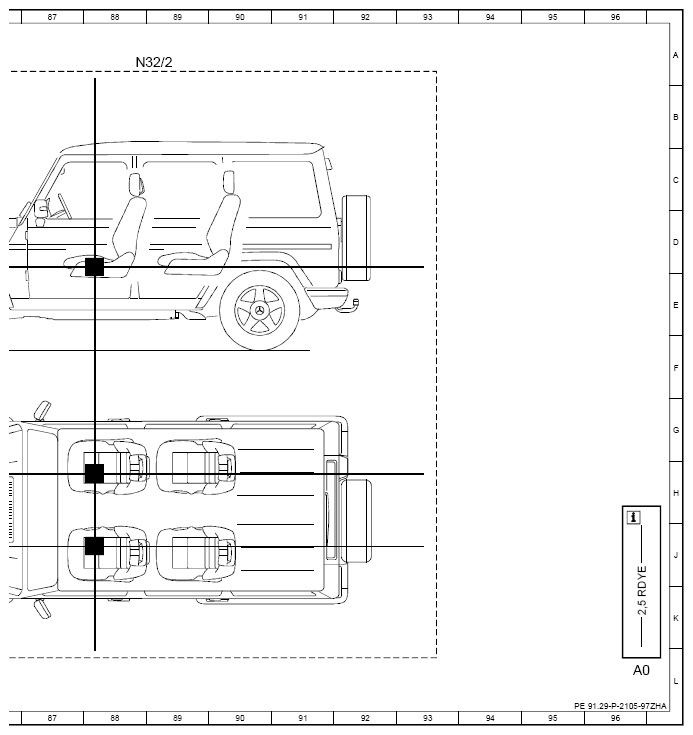

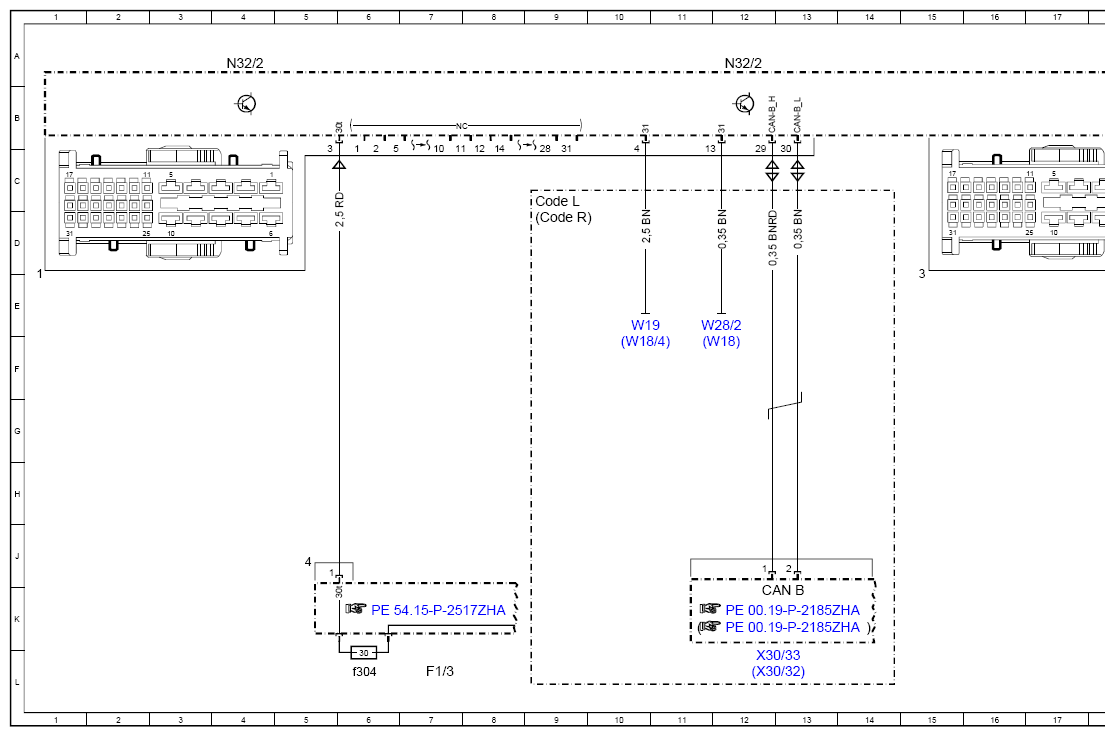

| N32/2 | Front passenger seat control unit | 4A |
| N32/2 | Front passenger seat control unit | 20A |
| N32/2 | Front passenger seat control unit | 12A |
| N32/2 | Front passenger seat control unit | 88A |
| N32/2 | Front passenger seat control unit | 37A |
| N32/2 | Front passenger seat control unit | 28A |
| N32/2 | Front passenger seat control unit | 51A |
| N32/2 | Front passenger seat control unit | 44A |
| N32/2 | Front passenger seat control unit | 68A |
| N32/2 | Front passenger seat control unit | 59A |
| N32/2 | Front passenger seat control unit | 78A |

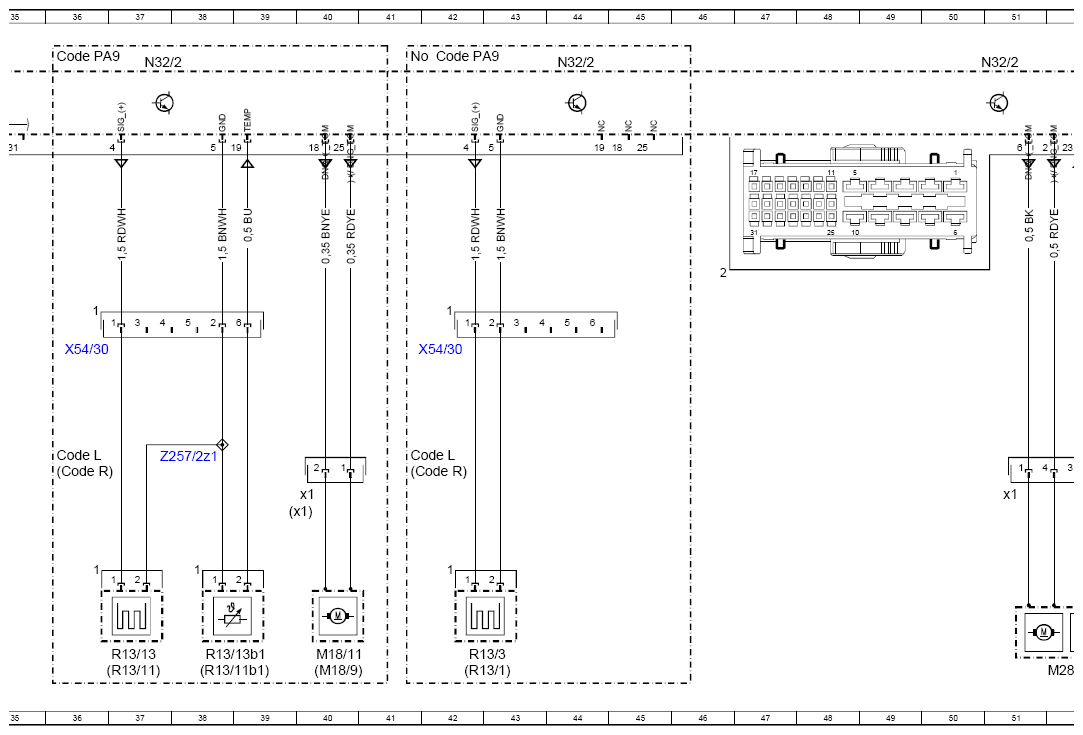

| R13/1 | Left front seat cushion heater pad | 42L |
| R13/11 | Left front seat cushion side bolster heater pad | 37L |
| R13/11b1 | Left front seat cushion side bolster heater pad temperature sensor | 38L |

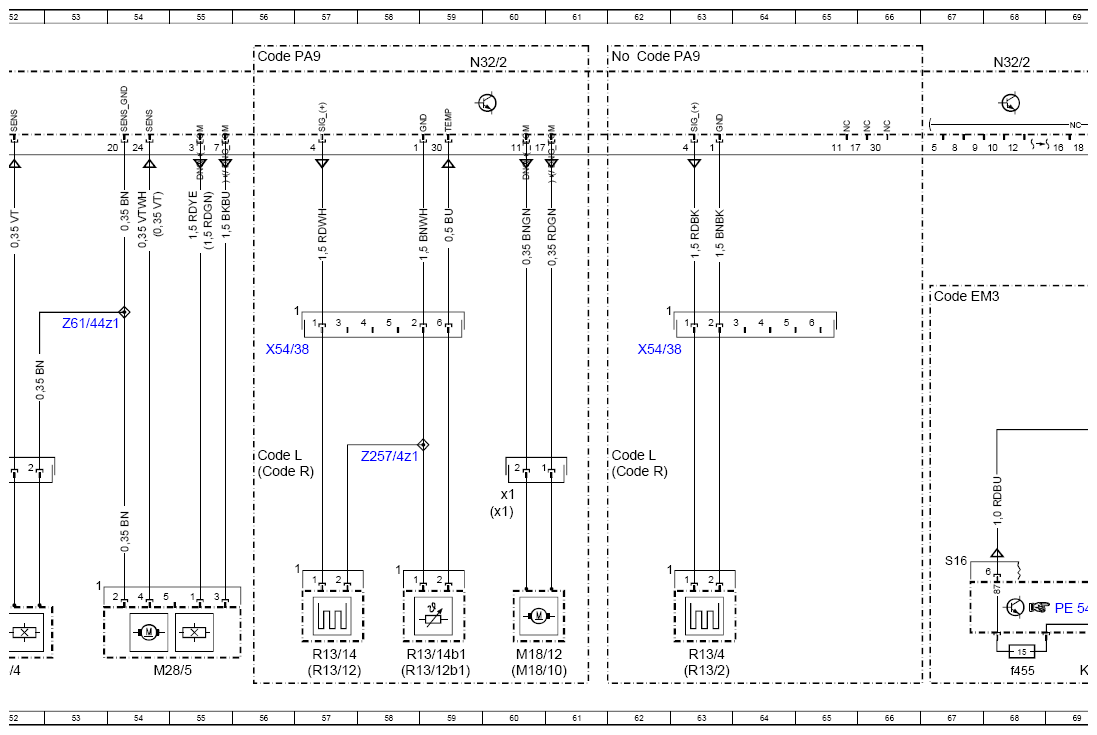

| R13/12 | Left front seat backrest side bolster heater pad | 57L |
| R13/12b1 | Left front seat backrest side bolster heater pad temperature sensor | 58L |
| R13/13 | Right front seat cushion side bolster heater pad | 37L |
| R13/13b1 | Right front seat cushion side bolster heater pad temperature sensor | 38L |
| R13/14 | Right front seat backrest side bolster heater pad | 57L |
| R13/14b1 | Right front seat backrest side bolster heater pad temperature sensor | 59L |
| R13/2 | Left front seat backrest heater pad | 63L |
| R13/3 | Right front seat cushion heater pad | 42L |
| R13/4 | Right front seat backrest heater pad | 63L |
| W18 | Left front seat crossmember ground point | 12F |
| W18/4 | Left front seat crossmember ground point 2 | 10F |
| W19 | Right front seat crossmember ground point | 10E |
| W28/2 | Right front seat crossmember ground point 2 | 73H |
| W28/2 | Right front seat crossmember ground point 2 | 12E |
| X30/32 | Interior CAN (CAN B) potential distributor, left | 12L |
| X30/33 | Interior CAN (CAN B) potential distributor, right | 12L |
| X54/30 | Front passenger seat heater electrical connector | 42F |
| X54/30 | Front passenger seat heater electrical connector | 36F |
| X54/38 | Front passenger seat heater electrical connector | 56F |
| X54/38 | Front passenger seat heater electrical connector | 62F |
| X55/4 | Front passenger seat Rear Seat Entertainment system electrical connector | 73L |
| Z257/2z1 | Ground connection connector sleeve | 38G |
| Z257/4z1 | Ground connection connector sleeve | 58G |
| Z53/29z1 | Rear Seat Entertainment System power supply end sleeve | 72G |
| Z61/21z1 | Ground connection connector sleeve | 25G |
| Z61/44z1 | Ground connection connector sleeve | 53E |
