Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97ZHA
Model 463 (except 463.342) as of model year 2019 Control unit N2/10
| Code: | Designation: | Position: |
|---|---|---|

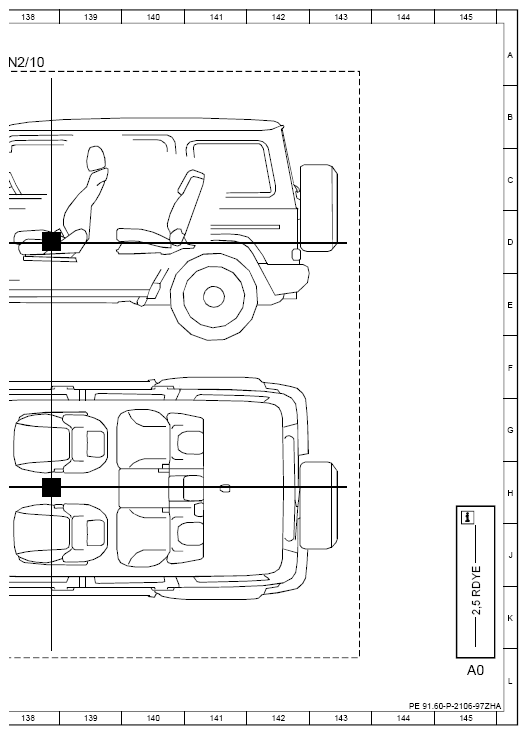

| A0 | Use of wiring diagrams | 145L |

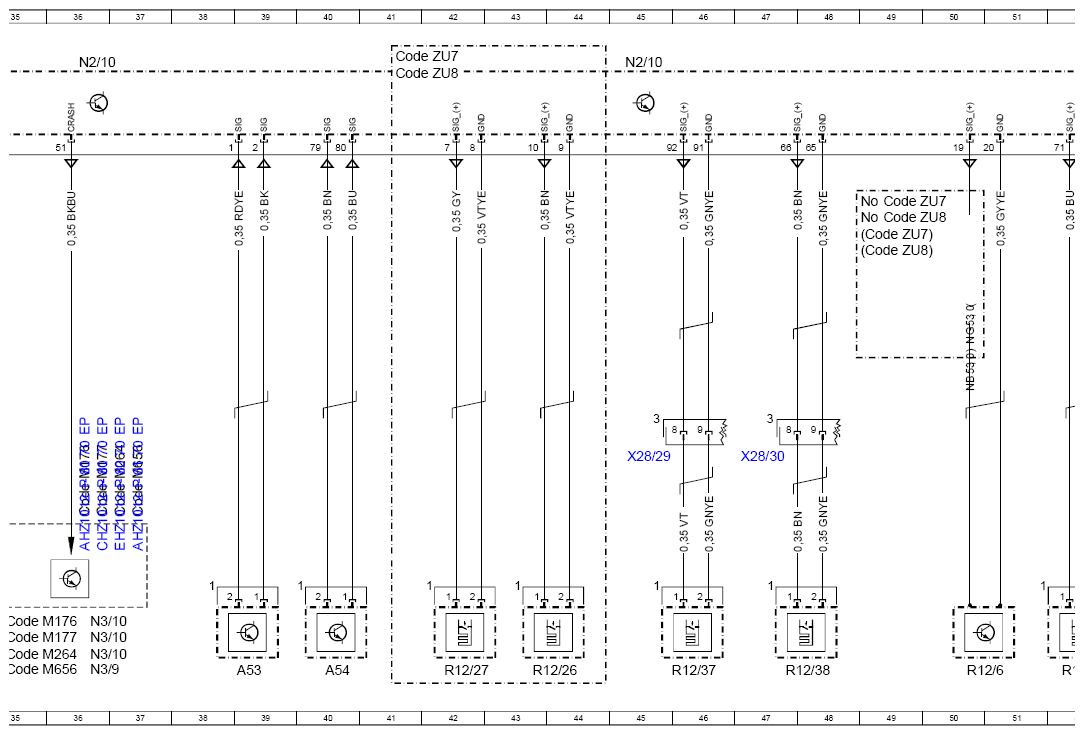

| A53 | Left sidebag sensor | 39L |
| A54 | Right sidebag sensor | 40L |
| B48/1 | Left frontal acceleration sensor | 59L |
| B48/10 | Right rear door pressure sensor | 71L |
| B48/2 | Right frontal acceleration sensor | 61L |
| B48/7 | Left front door pressure sensor | 74L |
| B48/7 | Left front door pressure sensor | 76L |
| B48/8 | Right front door pressure sensor | 74L |
| B48/8 | Right front door pressure sensor | 76L |

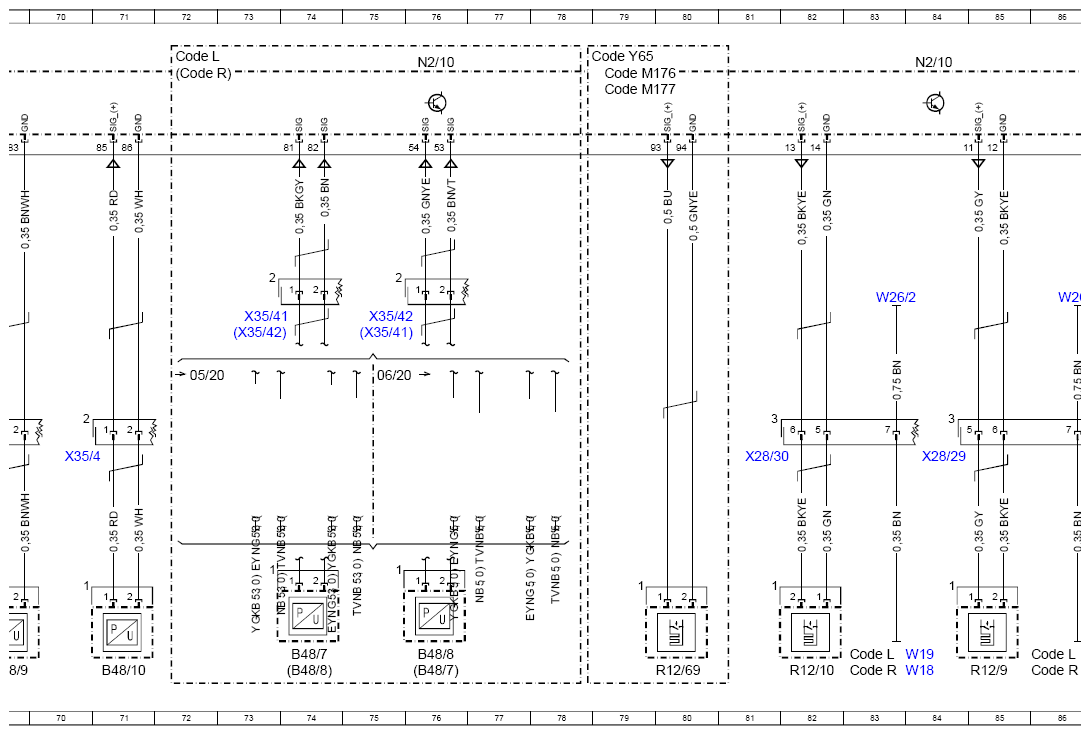

| B48/9 | Left rear door pressure sensor | 69L |
| CAN H | Vehicle dynamics CAN | 12K |
| CAN HMI | User interface CAN | 16K |
| Code EK1 | HERMES LTE communications module | 21H |
| Code EM2 | HERMES UMTS communications module | 21G |
| Code L | LEFT-HAND DRIVE | 72A |
| Code L | LEFT-HAND DRIVE | 83L |
| Code L | LEFT-HAND DRIVE | 86L |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 35K |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 36H |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 79A |
| Code M177 | V8 spark-ignition engine M177 - AMG | 35K |
| Code M177 | V8 spark-ignition engine M177 - AMG | 36H |
| Code M177 | V8 spark-ignition engine M177 - AMG | 79B |
| Code M264 | R4 spark-ignition engine M264 | 35L |
| Code M264 | R4 spark-ignition engine M264 | 37H |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 35L |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 37H |
| Code R | RIGHT-HAND DRIVE | 72A |
| Code R | RIGHT-HAND DRIVE | 83L |
| Code R | RIGHT-HAND DRIVE | 86L |
| Code SH1 | Side airbags in rear bench seat | 62A |
| Code Y65 | Alternative refrigerant | 78A |
| Code ZU7 | Canada national version | 49C |
| Code ZU7 | Canada national version | 49D |
| Code ZU7 | Canada national version | 41A |
| Code ZU7 | Canada national version | 88D |
| Code ZU7 | Canada national version | 92D |
| Code ZU8 | USA national version | 49D |
| Code ZU8 | USA national version | 49D |
| Code ZU8 | USA national version | 41A |
| Code ZU8 | USA national version | 88D |
| Code ZU8 | USA national version | 92D |
| F1/3 | Right A-pillar fuse box | 9L |
| F1/3f312 | Fuse 312 | 8L |

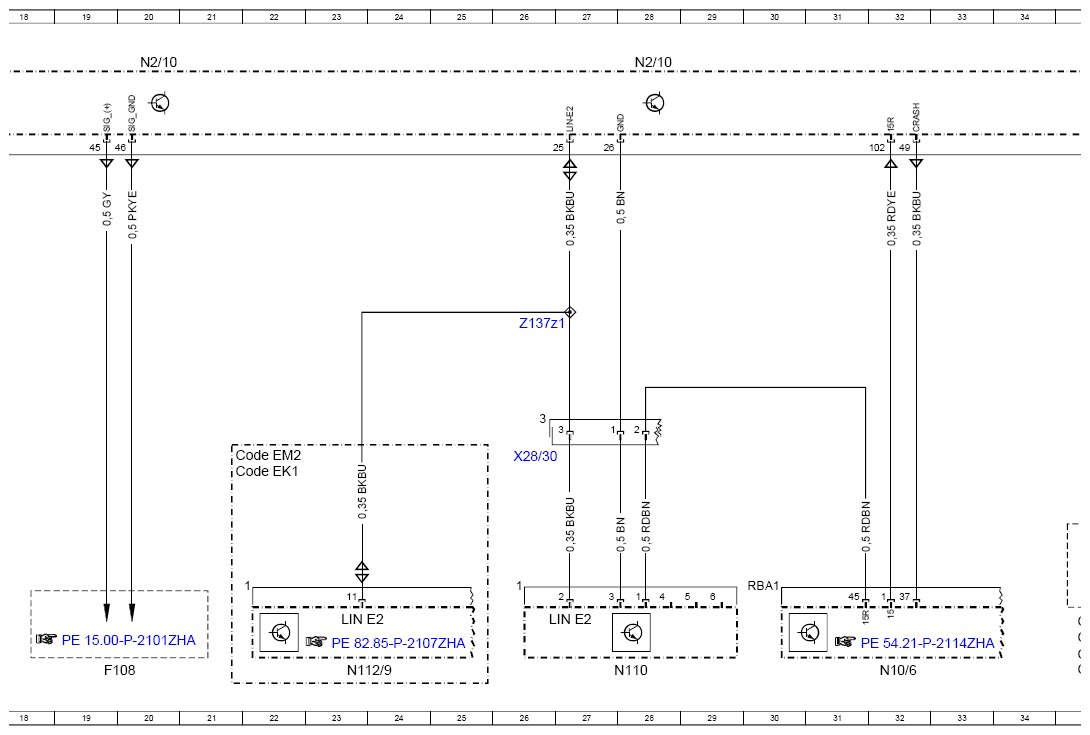

| F108 | Battery clamp fuse | 19L |
| LIN E2 | Seat occupied recognition LIN | 23K |
| LIN E2 | Seat occupied recognition LIN | 27K |
| N10/6 | Front SAM control unit | 32L |
| N110 | Weight classification control unit | 28L |
| N112/9 | HERMES control unit | 23L |

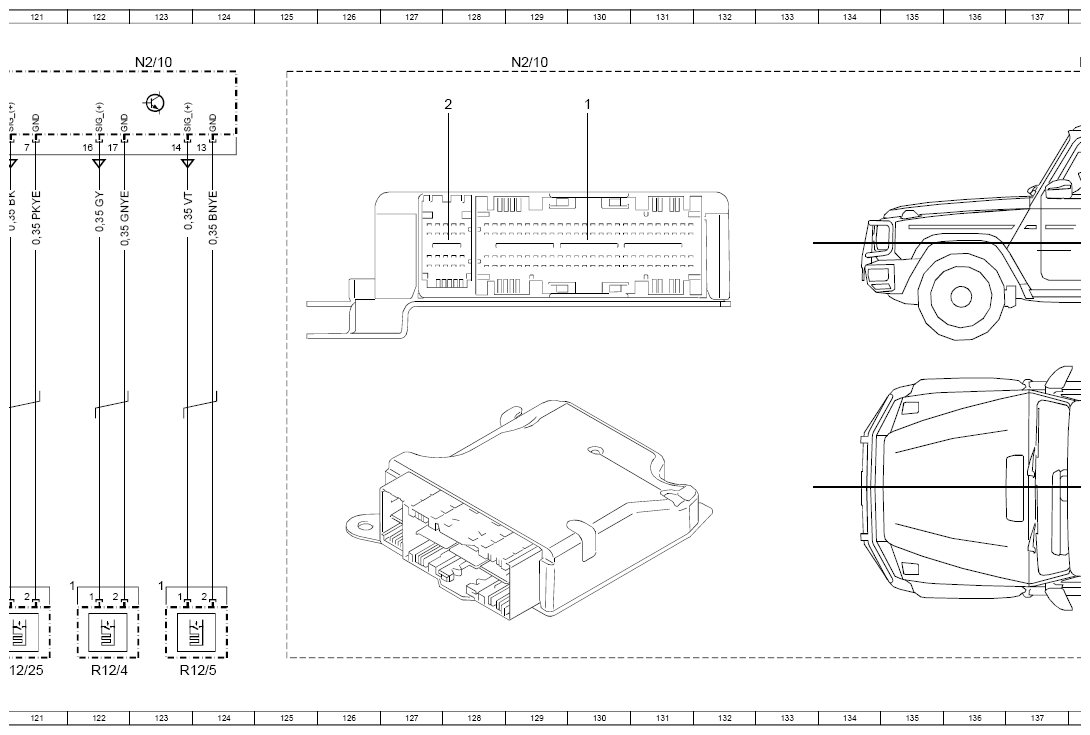

| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 45A |
| N2/10 | Supplemental restraint system control unit | 53A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 76A |
| N2/10 | Supplemental restraint system control unit | 84A |
| N2/10 | Supplemental restraint system control unit | 92A |
| N2/10 | Supplemental restraint system control unit | 108A |
| N2/10 | Supplemental restraint system control unit | 100A |
| N2/10 | Supplemental restraint system control unit | 116A |
| N2/10 | Supplemental restraint system control unit | 123A |
| N2/10 | Supplemental restraint system control unit | 129A |
| N2/10 | Supplemental restraint system control unit | 138A |
| N3/10 | ME-SFI [ME] control unit | 36K |
| N3/10 | ME-SFI [ME] control unit | 36L |
| N3/10 | ME-SFI [ME] control unit | 36K |
| N3/9 | CDI control unit | 36L |
| N30/4 | Electronic Stability Program control unit | 13L |
| N80 | Steering column module control unit | 113L |
| R12/1 | Driver ETR [GUS] squib | 56L |
| R12/10 | Front passenger sidebag squib | 82L |
| R12/11 | Left rear sidebag squib | 63L |
| R12/12 | Right rear sidebag squib | 67L |
| R12/13 | Driver airbag squib 1 | 118L |
| R12/14 | Driver airbag squib 2 | 116L |
| R12/1x1 | Driver emergency tensioning retractor squib electrical connector | 56J |
| R12/2 | Front passenger ETR [GUS] squib | 58L |
| R12/22 | Left windowbag squib | 53L |
| R12/23 | Right windowbag squib | 55L |
| R12/24 | Front passenger kneebag squib | 119L |
| R12/25 | Driver kneebag squib | 121L |
| R12/26 | Front passenger belt force limiter | 43L |
| R12/27 | Driver belt force limiter | 42L |
| R12/2x1 | Front passenger emergency tensioning retractor squib electrical connector | 57J |
| R12/37 | Driver belt anchor fitting tensioner squib | 46L |
| R12/38 | Front passenger belt anchor fitting tensioner squib | 48L |
| R12/4 | Front passenger airbag squib 1 | 122L |
| R12/5 | Front passenger airbag squib 2 | 123L |
| R12/6 | Left rear emergency tensioning retractor squib | 50L |
| R12/69 | Refrigerant inerting squib | 80L |
| R12/7 | Right rear emergency tensioning retractor squib | 52L |
| R12/9 | Driver sidebag squib | 85L |

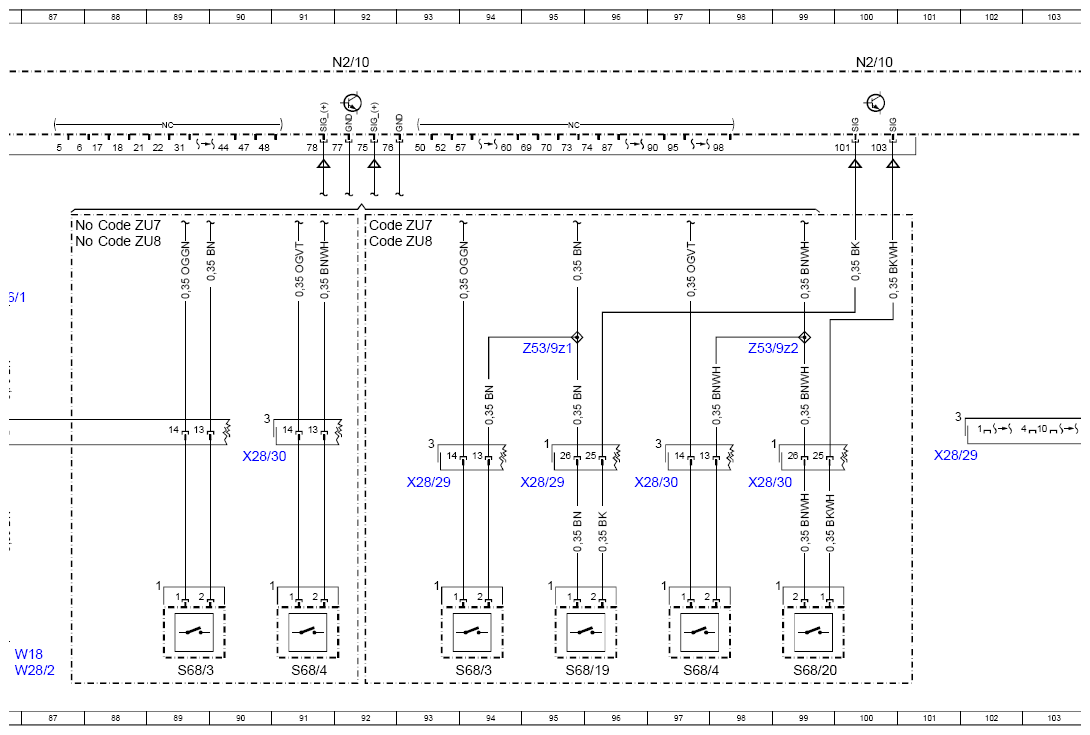

| S68/19 | Driver seat position switch | 95L |
| S68/20 | Front passenger seat position switch | 99L |
| S68/3 | Driver seat belt buckle switch | 89L |
| S68/3 | Driver seat belt buckle switch | 94L |
| S68/4 | Front passenger seat belt buckle switch | 91L |
| S68/4 | Front passenger seat belt buckle switch | 97L |
| W17 | Right rear seat ground point | 65G |
| W18 | Left front seat crossmember ground point | 83L |
| W18 | Left front seat crossmember ground point | 86L |
| W19 | Right front seat crossmember ground point | 83L |
| W26/1 | Driver seat ground point | 86E |
| W26/2 | Front passenger seat ground point | 83E |
| W28/2 | Right front seat crossmember ground point 2 | 86L |
| X28/29 | Frame floor assembly/driver seat electrical connector | 45H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 84H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 93H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 95H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 101G |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 26H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 47H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 97H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 81H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 90H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 98H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 107G |
| X30/20 | User interface CAN (CAN HMI) potential distributor | 16L |
| X35/3 | Left rear door electrical connector | 69H |
| X35/4 | Right rear door electrical connector | 70H |
| X35/41 | Driver door electrical connector | 73E |
| X35/41 | Driver door electrical connector | 75F |
| X35/42 | Front passenger door electrical connector | 73F |
| X35/42 | Front passenger door electrical connector | 75E |
| X55/5 | Left rear seat adjustment connector block | 62H |
| X55/6 | Right rear seat adjustment connector block | 66H |
| Z137z1 | LIN E2 connector sleeve | 26E |
| Z53/9z1 | Ground connection connector sleeve | 95F |
| Z53/9z2 | Ground connection connector sleeve | 99F |
