Wiring Diagram For Multicontour Seat Control Unit - PE91.25-P-2103-97ZHA
Model 463 (except 463.342) as of model year 2019 with code PA9 (Seat Comfort package Plus) Control unit N32/15
| Code: | Designation: | Position: |
|---|---|---|

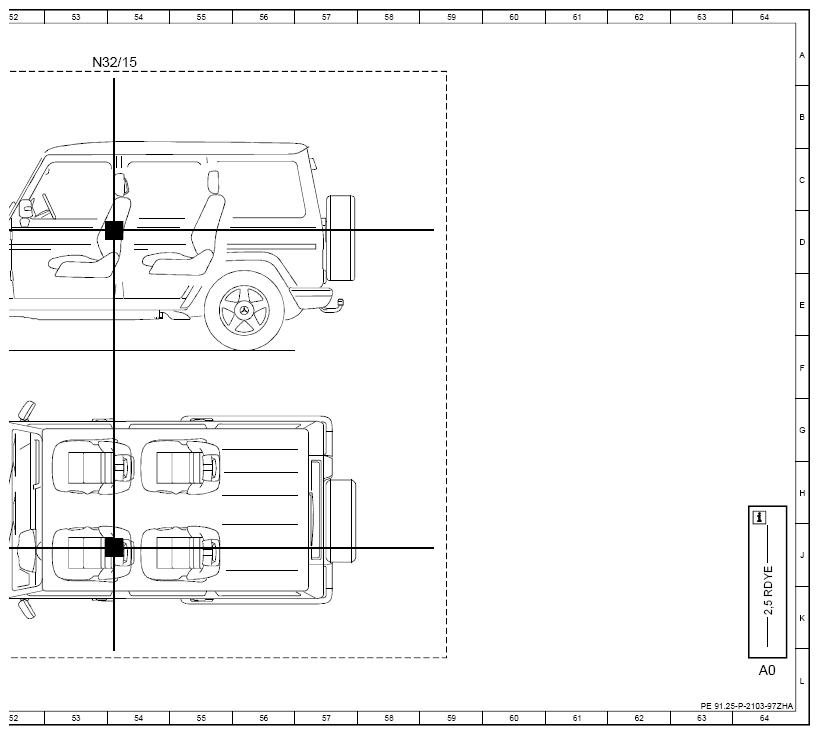

| A0 | Use of wiring diagrams | 64L |
| CAN B | Interior CAN | 10K |
| CAN B | Interior CAN | 19K |
| CAN B | Interior CAN | 38K |
| Code L | LEFT-HAND DRIVE | 4D |
| Code L | LEFT-HAND DRIVE | 23G |
| Code L | LEFT-HAND DRIVE | 26G |
| Code R | RIGHT-HAND DRIVE | 12D |
| Code R | RIGHT-HAND DRIVE | 23H |
| Code R | RIGHT-HAND DRIVE | 26H |

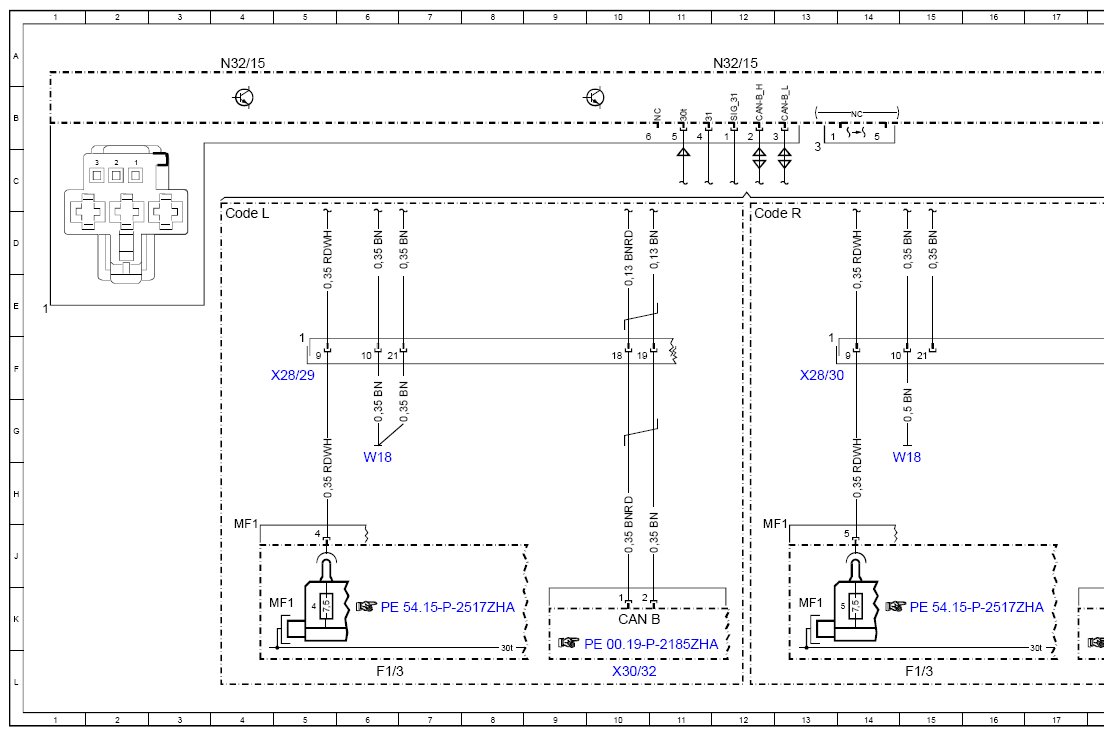

| F1/3 | Right A-pillar fuse box | 6L |
| F1/3 | Right A-pillar fuse box | 15L |
| F1/3MF1 | Multiple fuse 1 | 13K |
| F1/3MF1 | Multiple fuse 1 | 5K |
| K40/5 | Rear fuse and relay module | 32L |
| K40/5f407 | Fuse 407 | 31L |
| M40 | Multicontour seat pneumatic pump | 35L |

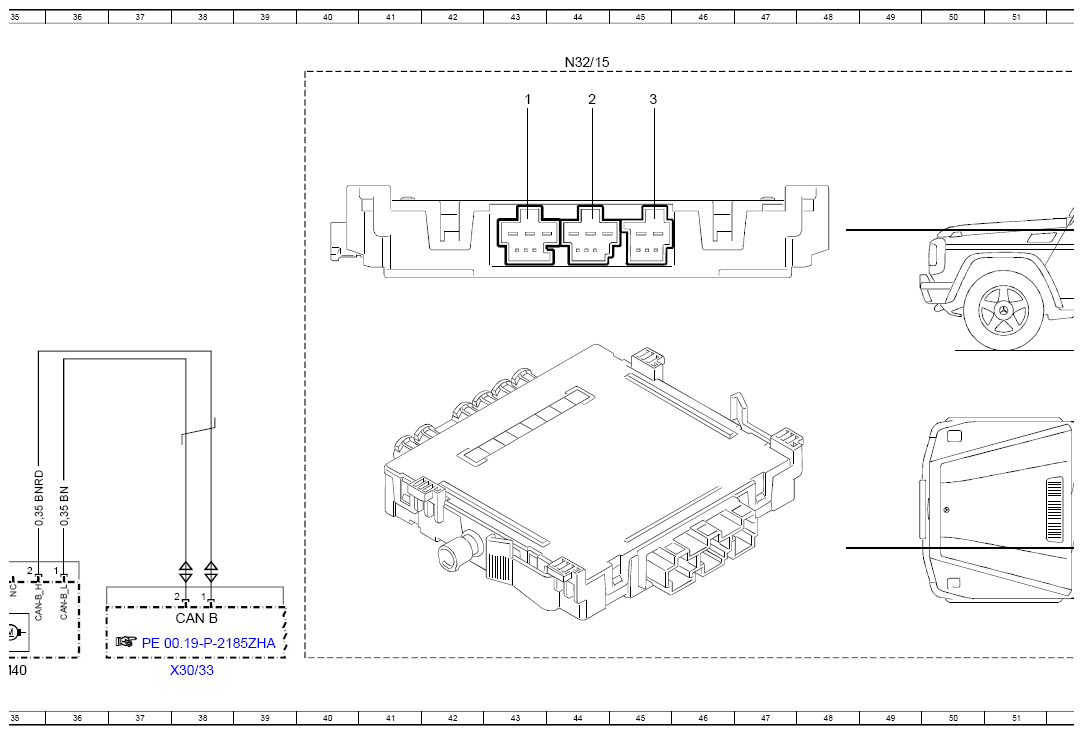

| N32/15 | Left front multicontour seat control unit | 4A |
| N32/15 | Left front multicontour seat control unit | 12A |
| N32/15 | Left front multicontour seat control unit | 20A |
| N32/15 | Left front multicontour seat control unit | 27A |
| N32/15 | Left front multicontour seat control unit | 53A |
| N32/15 | Left front multicontour seat control unit | 44A |

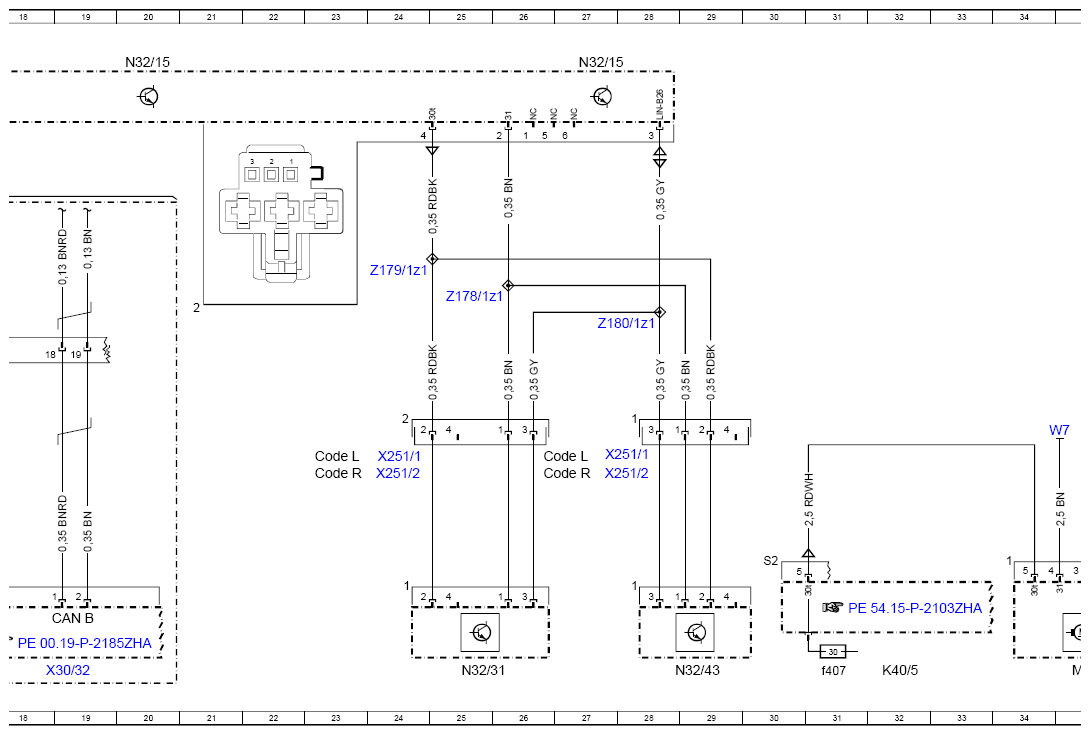

| N32/31 | Left front backrest massage function control unit | 25L |
| N32/43 | Left front seat cushion massage function control unit | 29L |
| W18 | Left front seat crossmember ground point | 6H |
| W18 | Left front seat crossmember ground point | 15H |
| W7 | Right wheel arch rear-end door ground point | 35G |
| X251/1 | Driver multicontour seat electrical connector | 24H |
| X251/1 | Driver multicontour seat electrical connector | 28G |
| X251/2 | Front passenger multicontour seat electrical connector | 24H |
| X251/2 | Front passenger multicontour seat electrical connector | 28H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 5F |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 13F |
| X30/32 | Interior CAN (CAN B) potential distributor, left | 10L |
| X30/32 | Interior CAN (CAN B) potential distributor, left | 19L |
| X30/33 | Interior CAN (CAN B) potential distributor, right | 38L |
| Z178/1z1 | Ground connection connector sleeve | 25E |
| Z179/1z1 | Voltage supply connector sleeve | 24E |
| Z180/1z1 | LIN B26 connector sleeve | 28E |
