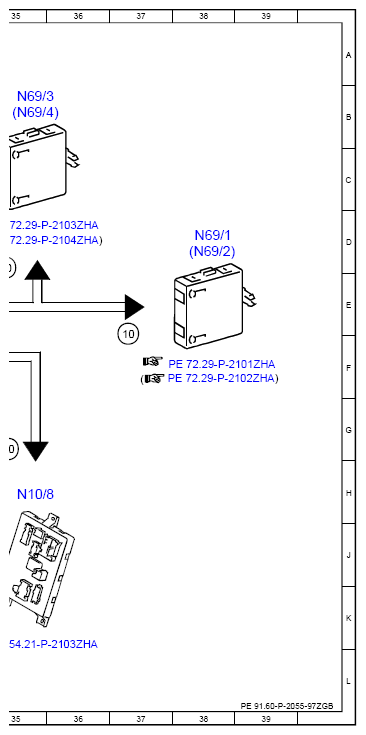

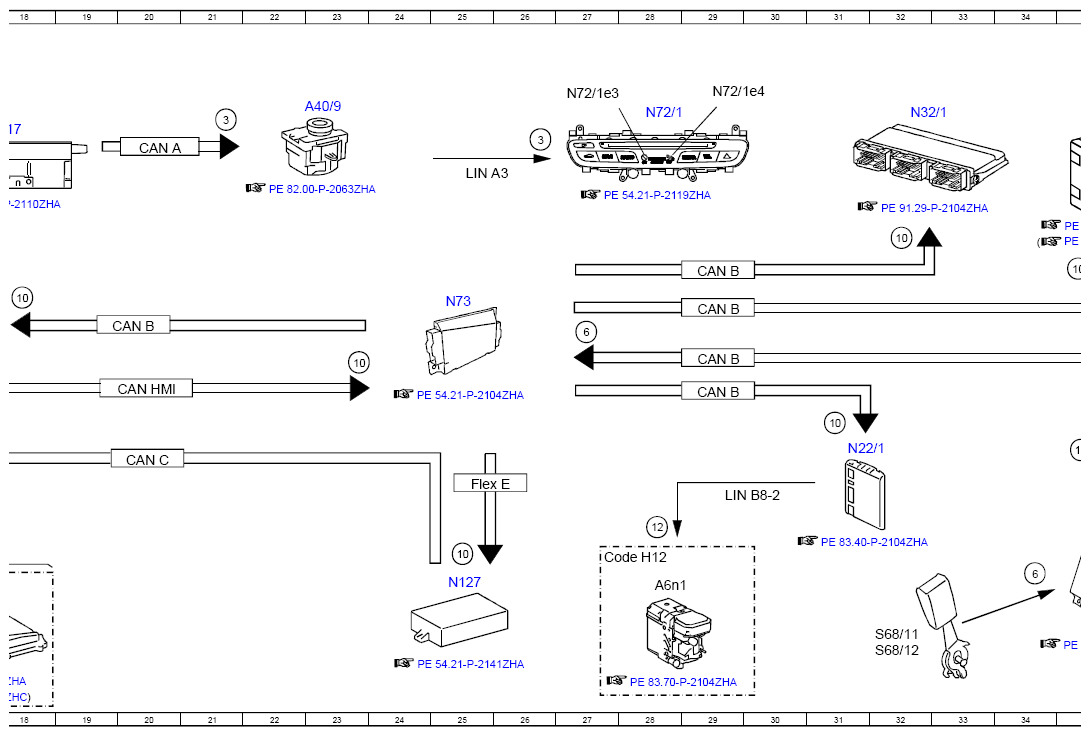

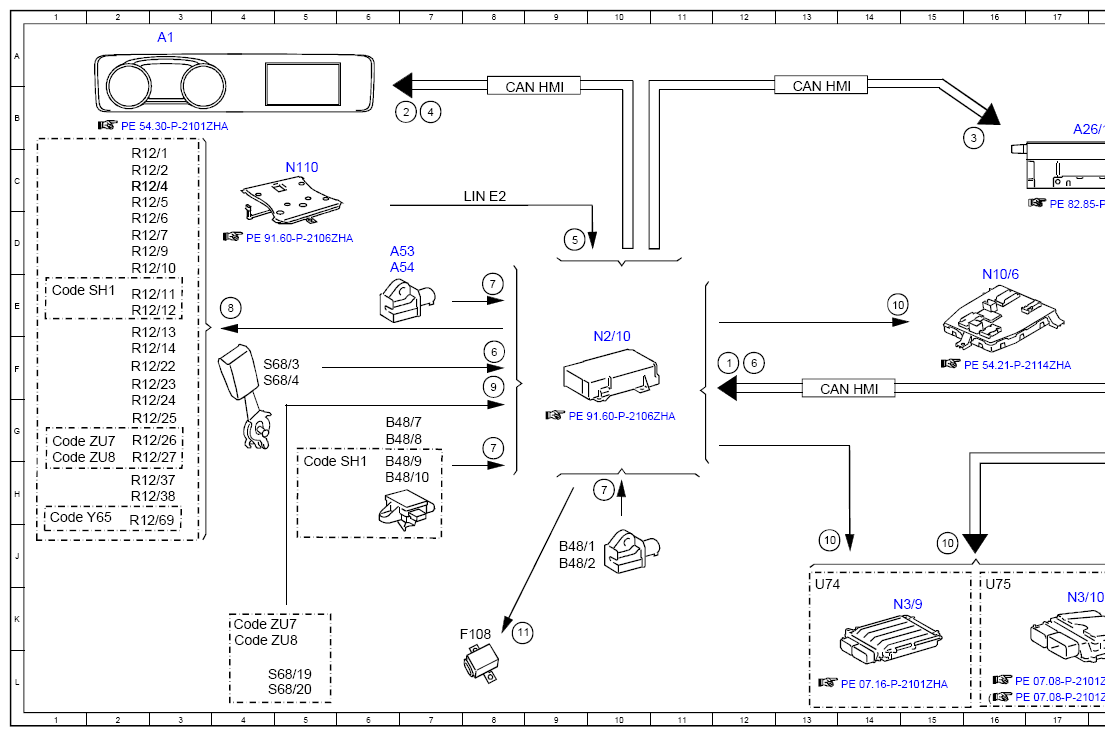

Actuate Supplemental Restraint System, Electrical Function Schematic - PE91.60-P-2055-97ZGB
Model 463 (except 463.342) as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 12F |
| 10 | Crash, signal | 23F |
| 10 | Crash, signal | 32D |
| 10 | Crash, signal | 18E |
| 10 | Crash, signal | 13J |
| 10 | Crash, signal | 15J |
| 10 | Crash, signal | 25J |
| 10 | Crash, signal | 37F |
| 10 | Crash, signal | 31G |
| 10 | Crash, signal | 35D |
| 10 | Crash, signal | 35G |
| 10 | Crash, signal | 14E |
| 11 | Pyrofuse, actuation | 8K |
| 12 | Heat, request | 28J |
| 2 | Indicator lamp, request | 7B |
| 3 | Front passenger airbag indicator lamp, request | 16B |
| 3 | Front passenger airbag indicator lamp, request | 21B |
| 3 | Front passenger airbag indicator lamp, request | 26B |
| 4 | Supplemental restraint system messages, request | 7B |
| 5 | Front passenger seat occupied recognition, status | 9D |
| 6 | Seat belt buckle switch, status | 8F |
| 6 | Seat belt buckle switch, status | 12F |
| 6 | Seat belt buckle switch, status | 34J |
| 6 | Seat belt buckle switch, status | 27E |
| 7 | Impact detection, signal | 8G |
| 7 | Impact detection, signal | 8E |
| 7 | Impact detection, signal | 10H |
| 8 | Squib, actuation | 4E |
| 9 | Seat position detection switch, status | 8G |
| A1 | Instrument cluster | 3A |
| A26/17 | Head unit | 17B |
| A40/9 | Audio/COMAND control panel | 23B |
| A53 | Left sidebag sensor | 6D |
| A54 | Right sidebag sensor | 6D |
| A6n1 | Stationary heater control unit | 28K |
| B48/1 | Left frontal acceleration sensor | 9J |
| B48/10 | Right rear door pressure sensor | 6H |
| B48/2 | Right frontal acceleration sensor | 9J |
| B48/7 | Left front door pressure sensor | 6G |
| B48/8 | Right front door pressure sensor | 6G |
| B48/9 | Left rear door pressure sensor | 6H |
| CAN A | Telematics CAN | 20C |
| CAN B | Interior CAN | 29E |
| CAN B | Interior CAN | 29F |
| CAN B | Interior CAN | 29F |
| CAN B | Interior CAN | 20E |
| CAN B | Interior CAN | 29E |
| CAN C | Engine CAN | 20H |
| CAN HMI | User interface CAN | 8B |
| CAN HMI | User interface CAN | 13F |
| CAN HMI | User interface CAN | 13B |
| CAN HMI | User interface CAN | 20F |
| Code H12 | Stationary heater | 27J |
| Code SH1 | Side airbags in rear bench seat | 1E |
| Code SH1 | Side airbags in rear bench seat | 5H |
| Code Y65 | Alternative refrigerant | 1H |
| Code ZU7 | Canada version | 1G |
| Code ZU7 | Canada version | 4K |
| Code ZU8 | USA version | 1H |
| Code ZU8 | USA version | 4K |
| F108 | Battery clamp fuse | 7K |
| Flex E | Chassis FlexRay | 25H |
| LIN A3 | LCP LIN | 25C |
| LIN B8-2 | Climate control LIN 2 | 29H |
| LIN E2 | Seat occupied recognition LIN | 8C |
| N10/6 | Front SAM control unit | 16E |
| N10/8 | Rear control unit | 35H |
| N110 | Weight Sensing System (WSS) control unit | 5C |
| N127 | Drivetrain control unit | 25J |
| N2/10 | Supplemental restraint system control unit | 10F |
| N22/1 | Climate control control unit | 31G |
| N3/10 | ME-SFI [ME] control unit | 17K |
| N3/9 | CDI control unit | 15K |
| N32/1 | Driver seat control unit | 32B |
| N69/1 | Left front door control unit | 38D |
| N69/2 | Right front door control unit | 38D |
| N69/3 | Rear left door control unit | 35B |
| N69/4 | Right rear door control unit | 35B |
| N72/1 | Upper control panel control unit | 28B |
| N72/1e3 | Front passenger airbag ON indicator lamp | 27B |
| N72/1e4 | Front passenger airbag OFF indicator lamp | 29B |
| N73 | Electronic ignition switch control unit | 25E |
| R12/1 | Driver ETR [GUS] squib | 2C |
| R12/10 | Front passenger sidebag squib | 2D |
| R12/11 | Left rear sidebag squib | 2E |
| R12/12 | Right rear sidebag squib | 2E |
| R12/13 | Driver airbag squib 1 | 2F |
| R12/14 | Driver airbag squib 2 | 2F |
| R12/2 | Front passenger ETR [GUS] squib | 2C |
| R12/22 | Left windowbag squib | 2F |
| R12/23 | Right windowbag squib | 2F |
| R12/24 | Front passenger kneebag squib | 2G |
| R12/25 | Driver kneebag squib | 2G |
| R12/26 | Front passenger belt force limiter | 2G |
| R12/27 | Driver belt force limiter | 2G |
| R12/37 | Driver-side anchor fitting tensioner squib | 2H |
| R12/38 | Front passenger anchor fitting tensioner squib | 2H |
| R12/4 | Front passenger airbag squib 1 | 2C |
| R12/5 | Front passenger airbag squib 2 | 2C |
| R12/6 | Left rear emergency tensioning retractor squib | 2D |
| R12/69 | Inerting system squib | 2H |
| R12/7 | Right rear emergency tensioning retractor squib | 2D |
| R12/9 | Driver sidebag squib | 2D |
| S68/11 | Left rear seat belt buckle switch | 32K |
| S68/12 | Right rear seat belt buckle switch | 32L |
| S68/19 | Driver seat position detection switch | 4L |
| S68/20 | Front passenger seat position detection switch | 4L |
| S68/3 | Left front seat belt buckle restraint systems switch | 4F |
| S68/4 | Right front seat belt buckle restraint systems switch | 4F |
| U74 | Valid for diesel engines | 13K |
| U75 | Valid for gasoline engines | 16K |
