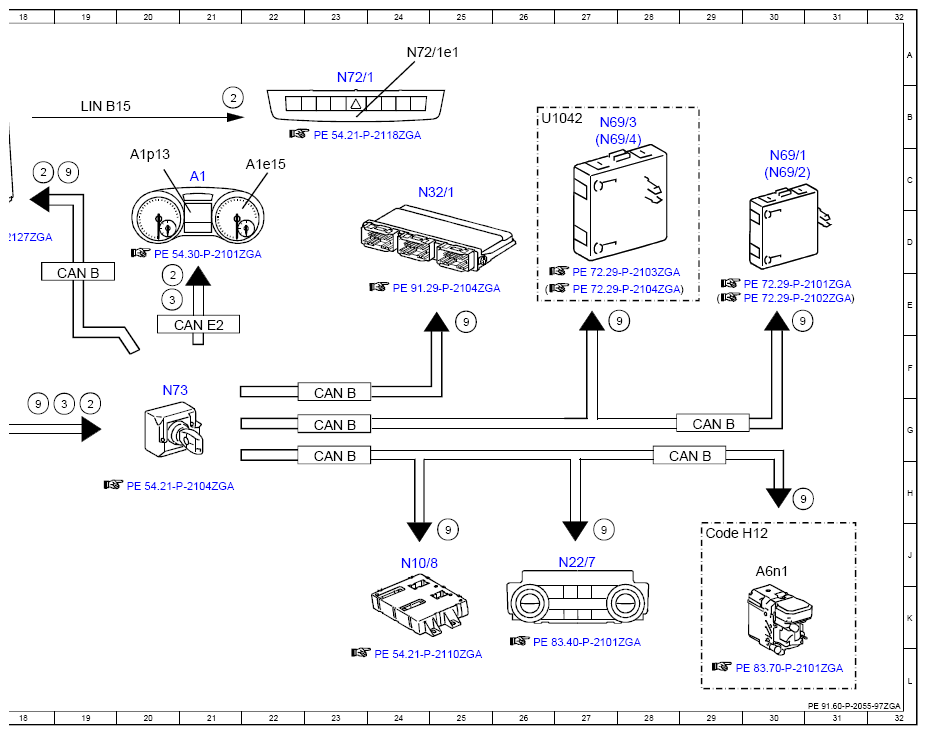

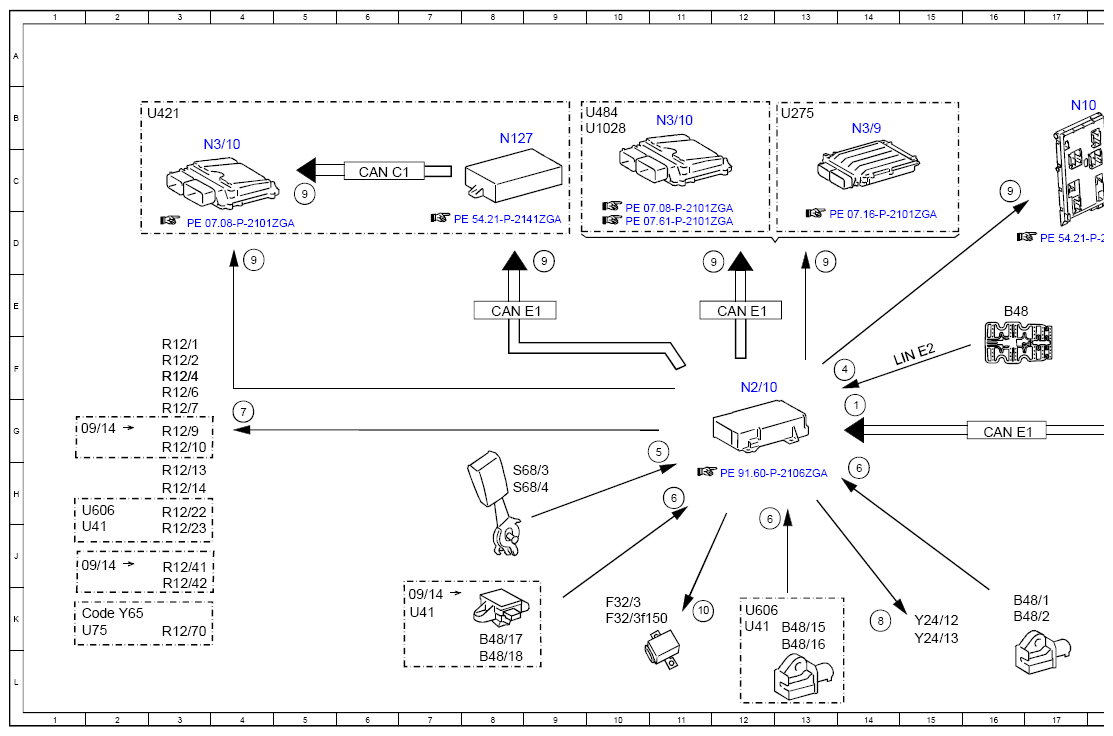

Actuate Supplemental Restraint System, Electrical Function Schematic - PE91.60-P-2055-97ZGA
Model 463 (except 463.342) as of model year 2013 up to model year 2019
Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 14G |
| 10 | Pyrofuse, actuation | 11K |
| 2 | Indicator lamp, request | 18C |
| 2 | Indicator lamp, request | 19G |
| 2 | Indicator lamp, request | 20E |
| 2 | Indicator lamp, request | 21B |
| 3 | Supplemental restraint system messages, request | 19G |
| 3 | Supplemental restraint system messages, request | 20E |
| 4 | Front passenger seat occupied recognition, status | 14F |
| 5 | Seat belt buckle restraint system switch, status | 11G |
| 6 | Impact detection, signal | 14H |
| 6 | Impact detection, signal | 11H |
| 6 | Impact detection, signal | 12H |
| 7 | Squib, actuation | 4G |
| 8 | NECK-PRO head restraint solenoid, actuation | 14K |
| 9 | Crash, signal | 13D |
| 9 | Crash, signal | 18G |
| 9 | Crash, signal | 30E |
| 9 | Crash, signal | 25E |
| 9 | Crash, signal | 16C |
| 9 | Crash, signal | 19C |
| 9 | Crash, signal | 12D |
| 9 | Crash, signal | 25J |
| 9 | Crash, signal | 30H |
| 9 | Crash, signal | 4D |
| 9 | Crash, signal | 9D |
| 9 | Crash, signal | 5C |
| 9 | Crash, signal | 28E |
| 9 | Crash, signal | 27J |
| A1 | Instrument cluster | 21C |
| A1e15 | Supplemental restraint system indicator lamp | 22C |
| A1p13 | Multifunction display | 20C |
| A6n1 | Stationary heater control unit | 30J |
| B48 | Front passenger seat occupied recognition and ACSR | 16E |
| B48/1 | Left frontal acceleration sensor | 16K |
| B48/15 | Left B-pillar body acceleration sensor | 13K |
| B48/16 | Right B-pillar body acceleration sensor | 13K |
| B48/17 | Left front door pressure sensor | 8K |
| B48/18 | Right front door pressure sensor | 8L |
| B48/2 | Right frontal acceleration sensor | 16K |
| CAN B | Interior CAN | 23G |
| CAN B | Interior CAN | 23H |
| CAN B | Interior CAN | 23F |
| CAN B | Interior CAN | 19E |
| CAN B | Interior CAN | 29H |
| CAN B | Interior CAN | 29G |
| CAN C1 | Engine CAN | 6C |
| CAN E1 | Chassis CAN 1 | 12E |
| CAN E1 | Chassis CAN 1 | 16G |
| CAN E1 | Chassis CAN 1 | 8E |
| CAN E2 | Chassis CAN 2 | 21E |
| Code H12 | Auxiliary heater | 29J |
| Code Y65 | 1K | |
| F32/3 | Engine compartment prefuse box | 10K |
| F32/3f150 | Pyrofuse | 10K |
| LIN B15 | Battery sensor LIN | 19B |
| LIN E2 | Seat occupied recognition LIN | 15F |
| N10 | SAM control unit | 17B |
| N10/8 | Rear control unit | 24J |
| N127 | Drivetrain control unit | 8B |
| N2/10 | Supplemental restraint system control unit | 12F |
| N22/7 | Climate control control and operating unit | 27J |
| N3/10 | ME-SFI [ME] control unit | 11B |
| N3/10 | ME-SFI [ME] control unit | 4B |
| N3/9 | CDI control unit | 14B |
| N32/1 | Driver seat control unit | 24C |
| N69/1 | Left front door control unit | 30C |
| N69/2 | Right front door control unit | 30C |
| N69/3 | Left rear door control unit | 27B |
| N69/4 | Right rear door control unit | 27B |
| N72/1 | Upper control panel control unit | 23A |
| N72/1e1 | Automatic child seat recognition airbag OFF indicator lamp | 24A |
| N73 | Electronic ignition switch control unit | 20F |
| R12/1 | Driver ETR [GUS] squib | 3F |
| R12/10 | Front passenger sidebag squib | 3G |
| R12/13 | Driver airbag squib 1 | 3H |
| R12/14 | Driver airbag squib 2 | 3H |
| R12/2 | Front passenger ETR [GUS] squib | 3F |
| R12/22 | Left windowbag squib | 3H |
| R12/23 | Right windowbag squib | 3J |
| R12/4 | Front passenger airbag squib 1 | 3F |
| R12/41 | Driver pelvis bag squib | 3J |
| R12/42 | Front passenger pelvis bag squib | 3K |
| R12/6 | Left 2nd row ETR [GUS] squib | 3F |
| R12/7 | Right 2nd row ETR [GUS] squib | 3G |
| R12/70 | Inerting system squib | 3K |
| R12/9 | Driver sidebag squib | 3G |
| S68/3 | Driver seat belt buckle restraint system switch | 8H |
| S68/4 | Front passenger seat belt buckle restraint system switch | 8H |
| U1028 | Valid for engine 157 | 9B |
| U1042 | Not valid for model 463.202 | 26B |
| U275 | Valid for engine 642.8 | 13B |
| U41 | Not valid for code ZS8 Protection class VR7/glass area VR9 | 7K |
| U41 | Not valid for code ZS8 Protection class VR7/glass area VR9 | 1J |
| U41 | Not valid for code ZS8 Protection class VR7/glass area VR9 | 12K |
| U421 | Valid with engine 176 | 2B |
| U484 | Valid for M273 ME | 9B |
| U606 | Not valid for convertible | 12K |
| U606 | Not valid for convertible | 1H |
| U75 | Valid for gasoline engines | 1K |
| Y24/12 | Driver NECK-PRO head restraint solenoid | 15K |
| Y24/13 | Front passenger NECK-PRO head restraint solenoid | 15K |
