Remove/Install Front Seat Belt Buckle - AR91.40-P-1515GW
Model 463 (except 463.242/346)
as of model year 2013 up to model year 2019
/FACELIFT 2012

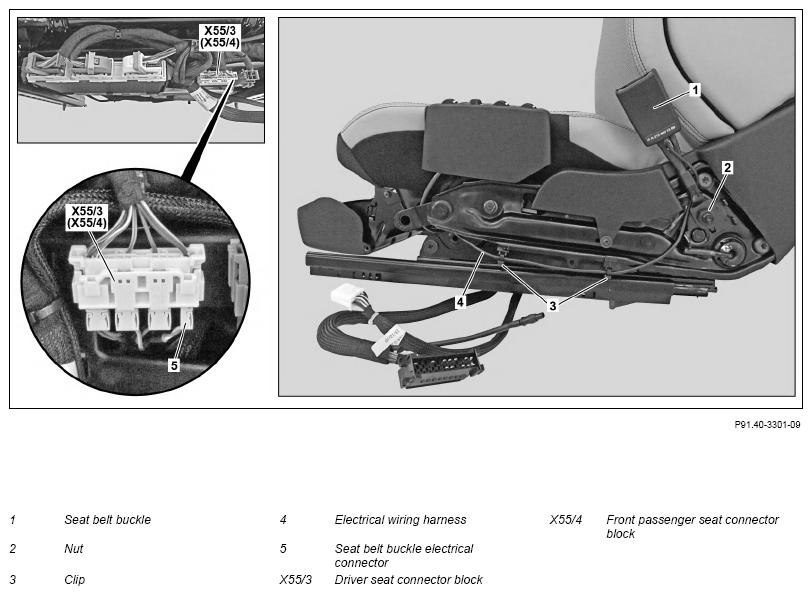

Fig 1: Front Seat Belt Buckle Components Location - Model 463 (Except 463.242/346) As Of Model Year 2013 Up To Model Year 2019 /Facelift 2012
| Remove/install | |||
| 1 | Remove respective front seat | Model 463 (except 463.202/236/237/242/346) as of model year 2013 up to model year 2019/FACELIFT 2012 | AR91.10-P-1000GW |
| 2 | Unclip driver seat connector block (X55/3) or front passenger seat connector block (X55/4) from holder | ||
| 3 | Unclip seat belt buckle electrical connector (5) from driver's seat connector block (X55/3) or front passenger seat connector block (X55/4) using a suitable tool | Otherwise there is a risk of breakage to the electrical connector. |
|
| 4 | Loosen clamps (3) on seat frame | ||
| 5 | Expose electrical wiring harness (4) | ||
| 6 | Detach nut (2) and remove seat belt buckle (1) | *BA91.40-P-1003-01C | |
| 7 | Install in the reverse order |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Model 463 up to model year 2019 | Model 463 as of model year 2019 | |
|---|---|---|---|---|
| BA91.40-P-1003-01C | Bolt, front belt buckle | Nm | 35 | 35 |
