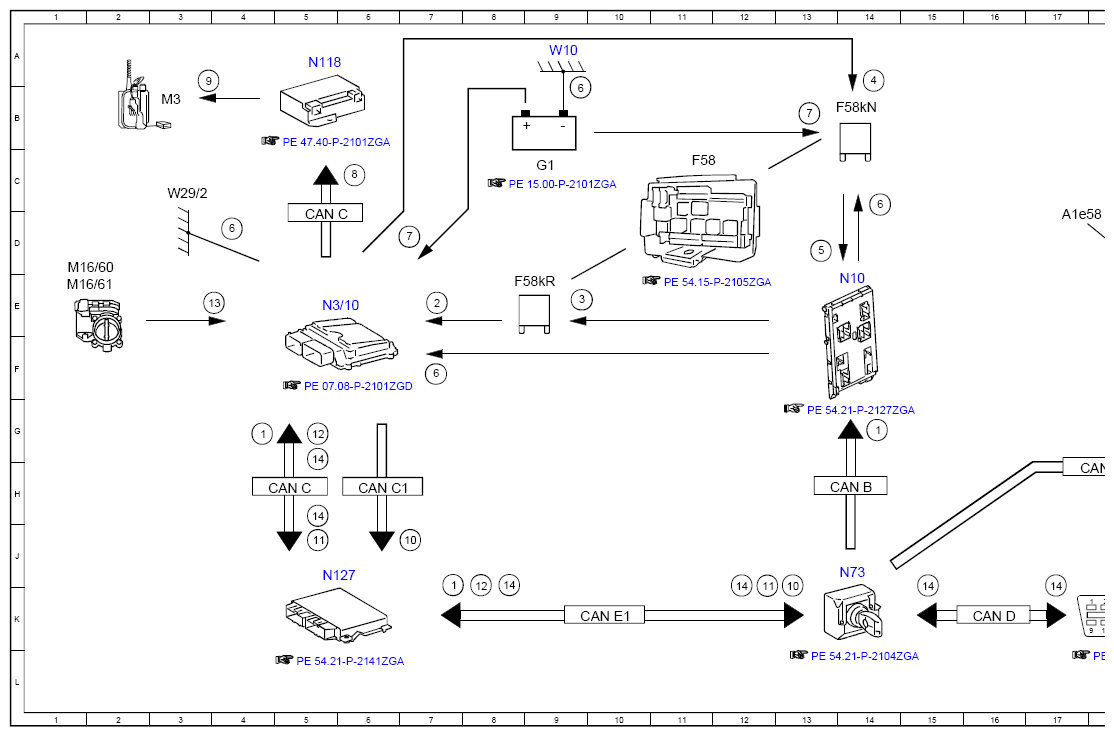

Electrical Function Schematic, Ignition On - PE07.10-P-2700-97ZGD
Engine 176.9 in model 463 as of model year 2016 up to model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status ON | 14G |
| 1 | Circuit 15, status ON | 7K |
| 1 | Circuit 15, status ON | 4G |
| 10 | Instrument cluster, request | 7J |
| 10 | Instrument cluster, request | 13K |
| 11 | Drive authorization query, signal | 5J |
| 11 | Drive authorization query, signal | 12K |
| 12 | Drive authorization feedback, signal | 5G |
| 12 | Drive authorization feedback, signal | 8K |
| 13 | Throttle valve position, signal | 3E |
| 14 | Engine management diagnosis, communication | 15K |
| 14 | Engine management diagnosis, communication | 17K |
| 14 | Engine management diagnosis, communication | 5H |
| 14 | Engine management diagnosis, communication | 8K |
| 14 | Engine management diagnosis, communication | 12K |
| 2 | Circuit 15, status ON | 7E |
| 3 | Circuit 15 relay, actuation | 9E |
| 4 | Circuit 87 relay, actuation | 14A |
| 5 | Circuit 87, status | 13D |
| 6 | Circuit 30, status | 9B |
| 7 | Circuit 30, status | 7D |
| 7 | Circuit 30, status | 13B |
| 8 | Fuel pump, request ON | 6C |
| 9 | Instrument cluster, request | 3A |
| A1 | Instrument cluster | 19D |
| A1e58 | Engine diagnosis indicator lamp | 17D |
| CAN B | Interior CAN | 18H |
| CAN B | Interior CAN | 14H |
| CAN C | Drivetrain CAN | 5D |
| CAN C | Drivetrain CAN | 5H |
| CAN C1 | Engine CAN | 6H |
| CAN D | Diagnostic CAN | 16K |
| CAN E1 | Chassis CAN 1 | 10K |
| F58 | Front passenger footwell fuse and relay module | 11C |
| F58kN | Circuit 87M relay | 14B |
| F58kR | Circuit 15 relay | 9E |
| G1 | Battery | 9C |
| M16/60 | Left throttle valve actuator | 1D |
| M16/61 | Right throttle valve actuator | 1E |
| M3 | Fuel pump (FP) | 3B |
| N10 | SAM control unit | 14E |
| N118 | Fuel pump control unit | 5A |
| N127 | Drivetrain control unit | 5J |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N73 | EIS [EZS] control unit | 14J |
| W10 | Ground (battery) | 9A |
| W29/2 | Ground (right A-pillar) | 3C |
| X11/4 | Data link connector | 18K |
