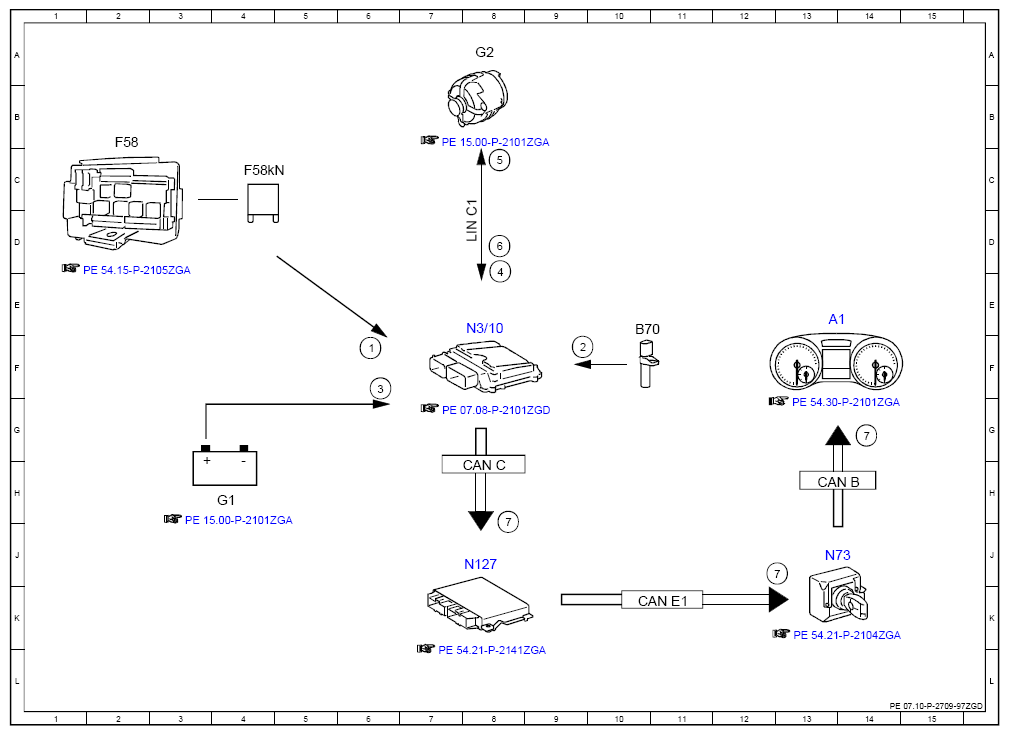

Electrical Function Schematic, Alternator Interface - PE07.10-P-2709-97ZGD
Engine 176.9 in model 463 as of model year 2016 up to model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 87, status | 6F |
| 2 | Crankshaft Hall sensor, signal | 9F |
| 3 | Circuit 30, status | 6F |
| 4 | Alternator, status | 8E |
| 5 | Charging voltage and charging current, request | 8C |
| 6 | Circuit 61, status | 8D |
| 7 | Instrument cluster, request | 14G |
| 7 | Instrument cluster, request | 13J |
| 7 | Instrument cluster, request | 8J |
| A1 | Instrument cluster | 13E |
| B70 | Crankshaft Hall sensor | 10E |
| CAN B | Interior CAN | 13H |
| CAN C | Drivetrain CAN | 8H |
| CAN E1 | Chassis CAN 1 | 11K |
| F58 | Front passenger footwell fuse and relay module | 2B |
| F58kN | Circuit 87M relay | 4C |
| G1 | Battery | 4H |
| G2 | Alternator | 8A |
| LIN C1 | Drivetrain LIN | 8D |
| N127 | Drivetrain control unit | 8J |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N73 | EIS [EZS] control unit | 13J |
