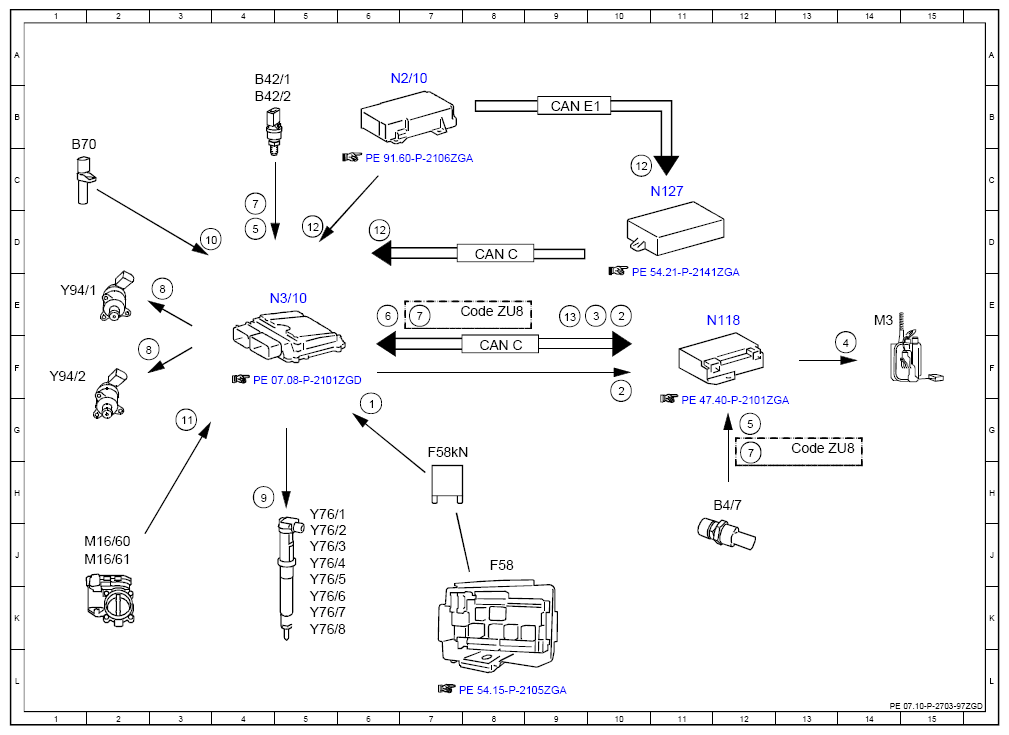

Electrical Function Schematic For Fuel Supply - PE07.10-P-2703-97ZGD
Engine 176.9 in model 463 as of model year 2016 up to model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status ON | 6G |
| 10 | Crankshaft Hall sensor, signal | 3D |
| 11 | Throttle valve position, signal | 3G |
| 12 | Crash, signal | 6D |
| 12 | Crash, signal | 10C |
| 12 | Crash, signal | 5D |
| 13 | Fuel pump, request OFF | 9E |
| 2 | Fuel pump, request ON | 10E |
| 2 | Fuel pump, request ON | 10F |
| 3 | Fuel pump, specified pressure request | 10E |
| 4 | Fuel pump, actuation | 14F |
| 5 | Fuel pressure, signal | 12G |
| 5 | Fuel pressure, signal | 4D |
| 6 | Fuel pressure, status | 6E |
| 7 | Fuel temperature, signal | 4C |
| 7 | Fuel temperature, signal | 7E |
| 7 | Fuel temperature, signal | 12G |
| 8 | Quantity control valve, actuation | 3E |
| 8 | Quantity control valve, actuation | 2F |
| 9 | Fuel injectors, actuation | 4H |
| B4/7 | Fuel low-pressure sensor | 12H |
| B42/1 | Right fuel pressure and temperature sensor | 4A |
| B42/2 | Left fuel pressure and temperature sensor | 4B |
| B70 | Crankshaft Hall sensor | 1C |
| CAN C | Drivetrain CAN | 8F |
| CAN C | Drivetrain CAN | 8D |
| CAN E1 | Chassis CAN 1 | 9B |
| Code ZU8 | USA version | 7E |
| Code ZU8 | USA version | 13G |
| F58 | Front passenger footwell fuse and relay module | 8J |
| F58kN | Circuit 87M relay | 7G |
| M16/60 | Left throttle valve actuator | 1J |
| M16/61 | Right throttle valve actuator | 1J |
| M3 | Fuel pump (FP) | 14E |
| N118 | Fuel pump control unit | 12E |
| N127 | Drivetrain control unit | 11C |
| N2/10 | Supplemental restraint system control unit | 7A |
| N3/10 | ME-SFI [ME] control unit | 5E |
| Y76/1 | Cylinder 1 fuel injector | 5H |
| Y76/2 | Cylinder 2 fuel injector | 5J |
| Y76/3 | Cylinder 3 fuel injector | 5J |
| Y76/4 | Cylinder 4 fuel injector | 5J |
| Y76/5 | Cylinder 5 fuel injector | 5J |
| Y76/6 | Cylinder 6 fuel injector | 5K |
| Y76/7 | Cylinder 7 fuel injector | 5K |
| Y76/8 | Cylinder 8 fuel injector | 5K |
| Y94/1 | Left quantity control valve | 1E |
| Y94/2 | Right quantity control valve | 1F |
