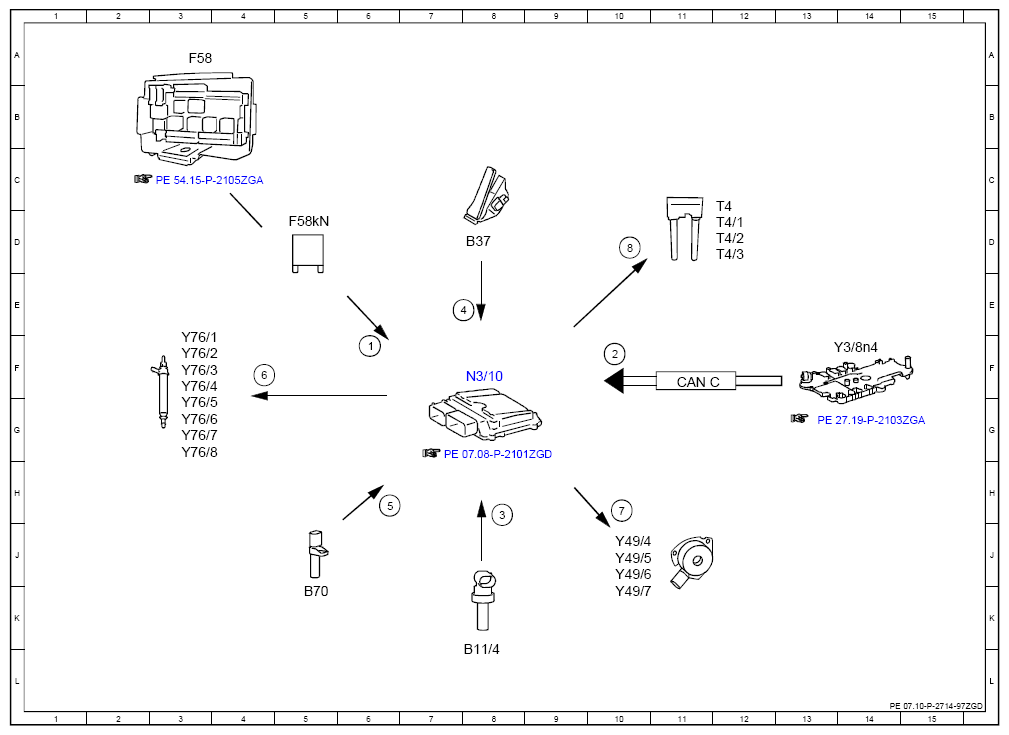

Electrical Function Schematic For Deceleration Fuel Shutoff - PE07.10-P-2714-97ZGD
Engine 176.9 in model 463 as of model year 2016 up to model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 87, status | 6F |
| 2 | Gear range, status | 10F |
| 3 | Coolant temperature sensor, signal | 8H |
| 4 | Accelerator pedal sensor, signal | 7E |
| 5 | Crankshaft Hall sensor, signal | 6H |
| 6 | Fuel injectors, actuation | 4F |
| 7 | Camshaft solenoids, actuation | 10H |
| 8 | Ignition coils, actuation | 10D |
| B11/4 | Coolant temperature sensor | 8L |
| B37 | Accelerator pedal sensor | 8D |
| B70 | Crankshaft Hall sensor | 5K |
| CAN C | Drivetrain CAN | 11F |
| F58 | Front passenger footwell fuse and relay module | 3A |
| F58kN | Circuit 87M relay | 5D |
| N3/10 | ME-SFI [ME] control unit | 8F |
| T4 | Cylinder 1 + 2 ignition coil | 12C |
| T4/1 | Cylinder 3 + 4 ignition coil | 12D |
| T4/2 | Cylinder 5 + 6 ignition coil | 12D |
| T4/3 | Cylinder 7 + 8 ignition coil | 12D |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 14F |
| Y49/4 | Left intake camshaft solenoid | 10J |
| Y49/5 | Right intake camshaft solenoid | 10J |
| Y49/6 | Left exhaust camshaft solenoid | 10J |
| Y49/7 | Right exhaust camshaft solenoid | 10K |
| Y76/1 | Cylinder 1 fuel injector | 3F |
| Y76/2 | Cylinder 2 fuel injector | 3F |
| Y76/3 | Cylinder 3 fuel injector | 3F |
| Y76/4 | Cylinder 4 fuel injector | 3F |
| Y76/5 | Cylinder 5 fuel injector | 3G |
| Y76/6 | Cylinder 6 fuel injector | 3G |
| Y76/7 | Cylinder 7 fuel injector | 3G |
| Y76/8 | Cylinder 8 fuel injector | 3G |
