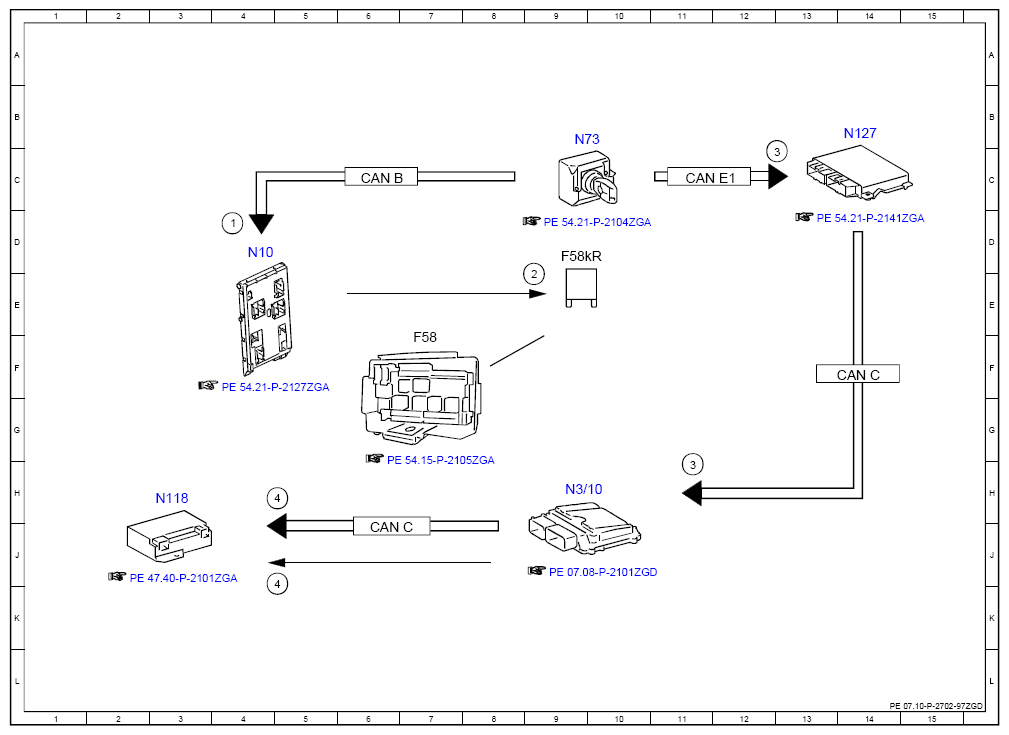

Electrical Function Diagram For Ignition Off - PE07.10-P-2702-97ZGD
Engine 176.9 in model 463 as of model year 2016 up to model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request OFF | 4D |
| 2 | Circuit 15 relay, actuation OFF | 9E |
| 3 | Circuit 15, status OFF | 13C |
| 3 | Circuit 15, status OFF | 11H |
| 4 | Fuel pump, request OFF | 5H |
| 4 | Fuel pump, request OFF | 5K |
| CAN B | Interior CAN | 6C |
| CAN C | Drivetrain CAN | 14F |
| CAN C | Drivetrain CAN | 6J |
| CAN E1 | Chassis CAN 1 | 11C |
| F58 | Front passenger footwell fuse and relay module | 7F |
| F58kR | Circuit 15 relay | 9D |
| N10 | SAM control unit | 4D |
| N118 | Fuel pump control unit | 3H |
| N127 | Drivetrain control unit | 14B |
| N3/10 | ME-SFI [ME] control unit | 9H |
| N73 | EIS [EZS] control unit | 9B |
