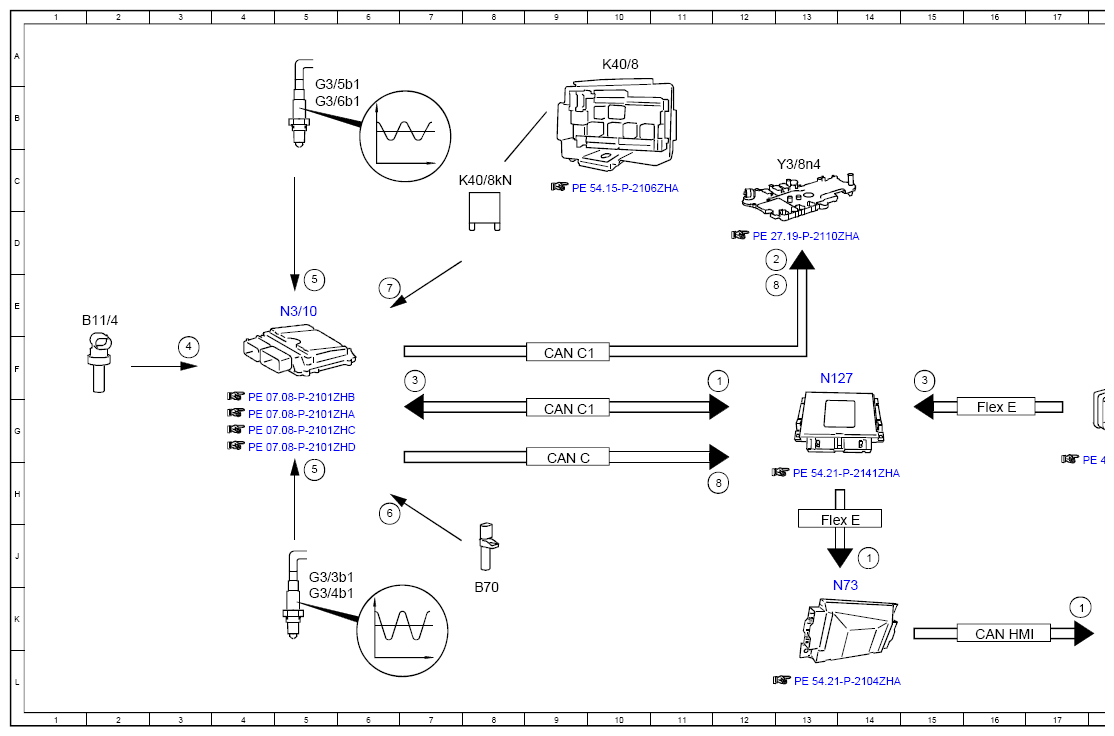

Electrical Function Schematic For Exhaust Treatment - PE14.00-P-2051-97ZGF
Engine 176.9, 177.9 in model 463
as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine diagnosis indicator lamp, actuation | 17K |
| 1 | Engine diagnosis indicator lamp, actuation | 12F |
| 1 | Engine diagnosis indicator lamp, actuation | 14J |
| 2 | Shift point, increase request | 12D |
| 3 | Wheel speed, signal | 15F |
| 3 | Wheel speed, signal | 7F |
| 4 | Coolant temperature sensor, signal | 3F |
| 5 | Oxygen sensor sensor element, signal | 5H |
| 5 | Oxygen sensor sensor element, signal | 5E |
| 6 | Engine speed, signal | 6H |
| 7 | Circuit 87, status | 6E |
| 8 | Engine running, signal | 12E |
| 8 | Engine running, signal | 12H |
| A1 | Instrument cluster | 19J |
| B11/4 | Coolant temperature sensor | 2E |
| B70 | Crankshaft Hall sensor | 8K |
| CAN C | Drive train CAN | 9H |
| CAN C1 | Drive train CAN | 9F |
| CAN C1 | Drive train CAN | 9G |
| CAN HMI | User interface CAN | 16K |
| Flex E | Chassis FlexRay | 13H |
| Flex E | Chassis FlexRay | 16G |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 5J |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 5K |
| G3/5b1 | Left oxygen sensor element downstream of catalytic converter | 5B |
| G3/6b1 | Right oxygen sensor element downstream of catalytic converter | 5B |
| K40/8 | Engine fuse and relay module | 10A |
| K40/8kN | Circuit 87M relay | 8C |
| N127 | Drivetrain control unit | 13F |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N30/4 | ESP control unit | 18F |
| N73 | EIS [EZS] control unit | 14K |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 13C |
