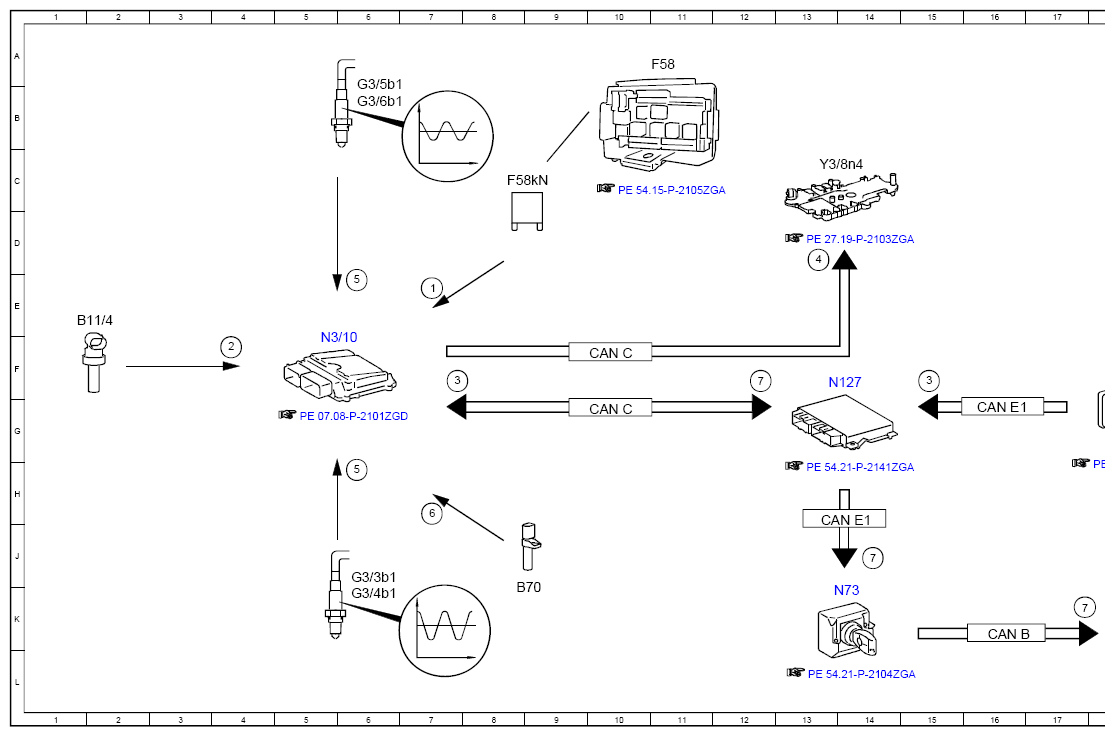

Electrical Function Schematic For Exhaust Treatment - PE14.00-P-2051-97ZGD
Engine 176.9 in model 463
as of model year 2016 up to model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 87, status | 7E |
| 2 | Coolant temperature sensor, signal | 4F |
| 3 | Wheel speed, signal | 15F |
| 3 | Wheel speed, signal | 7F |
| 4 | Shift point, increase request | 13D |
| 5 | Oxygen sensor sensor element, signal | 6H |
| 5 | Oxygen sensor sensor element, signal | 6E |
| 6 | Crankshaft Hall sensor, signal | 7H |
| 7 | Engine diagnosis indicator lamp, request | 17K |
| 7 | Engine diagnosis indicator lamp, request | 12F |
| 7 | Engine diagnosis indicator lamp, request | 14J |
| A1 | Instrument cluster | 19K |
| A1e58 | Engine diagnosis indicator lamp | 18J |
| Bl 1/4 | Coolant temperature sensor | 1E |
| B70 | Crankshaft Hall sensor | 8K |
| CAN B | Interior CAN | 16K |
| CAN C | Drive train CAN | 10F |
| CAN C | Drive train CAN | 10G |
| CAN E1 | Chassis CAN 1 | 13H |
| CAN E1 | Chassis CAN 1 | 16G |
| F58 | Front passenger footwell fuse and relay module | 11A |
| F58kN | Circuit 87M relay | 8C |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 6J |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 6K |
| G3/5b1 | Left oxygen sensor element downstream of catalytic converter | 6B |
| G3/6b1 | Right oxygen sensor element downstream of catalytic converter | 6B |
| N127 | Drivetrain control unit | 14F |
| N3/10 | ME-SFI [ME] control unit | 5F |
| N30/4 | ESP control unit | 18F |
| N73 | EIS [EZS] control unit | 14K |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 13C |
