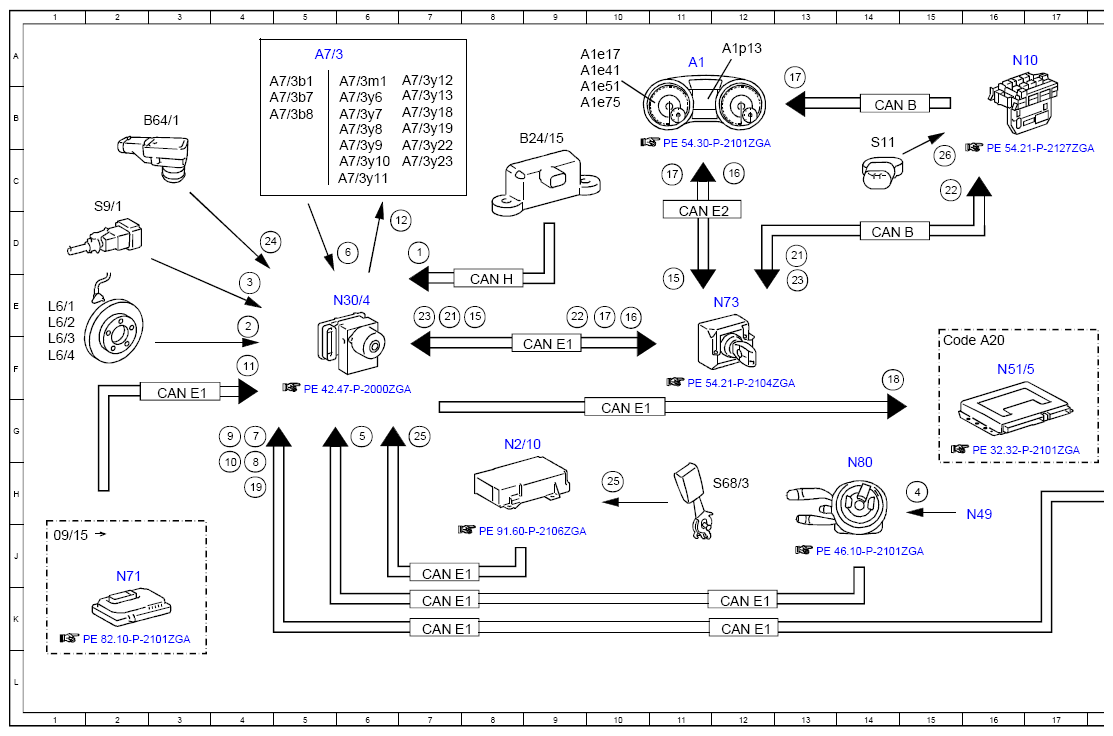

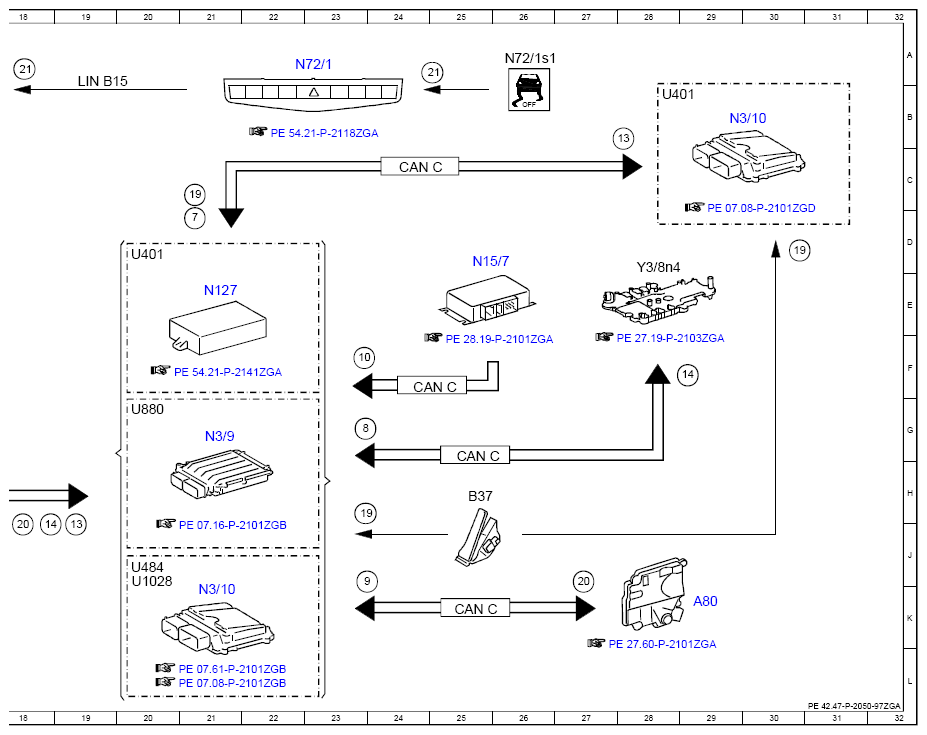

Electrical Function Schematic For Adaptive Brake (ABR) - PE42.47-P-2050-97ZGA
Model 463 (except 463.342) as of model year 2013 up to model year 2019 Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 7D |
| 10 | Differential lock, status | 4H |
| 10 | Differential lock, status | 23F |
| 11 | Vehicle level, status | 4F |
| 12 | Traction system hydraulic unit, actuation | 6D |
| 13 | Engine torque, reduce request | 19J |
| 13 | Engine torque, reduce request | 28B |
| 14 | Downshift suppression, request | 18J |
| 14 | Downshift suppression, request | 29F |
| 15 | Dynamometer mode, status | 8E |
| 15 | Dynamometer mode, status | 11E |
| 16 | Instrument cluster, message | 10E |
| 16 | Instrument cluster, message | 12C |
| 17 | Indicator lamp, request | 13A |
| 17 | Indicator lamp, request | 10E |
| 17 | Indicator lamp, request | 11C |
| 18 | ESP®, status | 14F |
| 19 | Accelerator pedal sensor, signal | 23H |
| 19 | Accelerator pedal sensor, signal | 4H |
| 19 | Accelerator pedal sensor, signal | 21C |
| 19 | Accelerator pedal sensor, signal | 30D |
| 2 | Wheel speed, signal | 4E |
| 20 | Gear range, request | 27J |
| 20 | Gear range, request | 18J |
| 21 | ESP® button, status | 18A |
| 21 | ESP® button, status | 24A |
| 21 | ESP® button, status | 7E |
| 21 | ESP® button, status | 13D |
| 22 | Emergency stop, signal | 15C |
| 22 | Emergency stop, signal | 9E |
| 23 | Wiper status, signal | 7E |
| 23 | Wiper status, signal | 13E |
| 24 | Brake vacuum sensor, signal | 4D |
| 25 | Seat belt buckle switch, status | 10H |
| 25 | Seat belt buckle switch, status | 7G |
| 26 | Brake fluid level switch, status | 15C |
| 3 | Brake light switch, signal | 4E |
| 4 | Steering wheel angle sensor, signal | 15H |
| 5 | Steering wheel angle, signal | 6G |
| 6 | Pressure sensor, signal | 6D |
| 7 | Engine management, status | 4G |
| 7 | Engine management, status | 21D |
| 8 | Transmission control, status | 23G |
| 8 | Transmission control, status | 4H |
| 9 | Gear range, status | 23J |
| 9 | Gear range, status | 4G |
| A1 | Instrument cluster | 11A |
| A1e17 | ABS indicator lamp | 9A |
| A1e41 | ESP warning lamp | 9A |
| A1e51 | Brake system warning lamp | 9B |
| A1e75 | Brake force distribution warning lamp | 9B |
| A1p13 | Multifunction display | 12A |
| A7/3 | Traction system hydraulic unit | 5A |
| A7/3b1 | Brake pressure sensor | 4A |
| A7/3b7 | Front pressure sensor | 4B |
| A7/3b8 | Rear pressure sensor | 4B |
| A7/3m1 | High pressure and return pump | 6A |
| A7/3y10 | Left rear pressure regulator valve (pressure hold) | 6C |
| A7/3y11 | Left rear pressure regulator valve (pressure release) | 6C |
| A7/3y12 | Right rear pressure regulator valve (pressure hold) | 7A |
| A7/3y13 | Right rear pressure regulator valve (pressure release) | 7B |
| A7/3y18 | Front axle switchover solenoid valve | 7B |
| A7/3y19 | Rear axle switchover solenoid valve | 7B |
| A7/3y22 | Front axle inlet solenoid valve | 7C |
| A7/3y23 | Rear axle inlet solenoid valve | 7C |
| A7/3y6 | Left front pressure regulator valve (pressure hold) | 6B |
| A7/3y7 | Left front pressure regulator valve (pressure release) | 6B |
| A7/3y8 | Right front solenoid valve (pressure hold) | 6B |
| A7/3y9 | Right front solenoid valve (pressure release) | 6C |
| A80 | Intelligent servo module for DIRECT SELECT | 29K |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 8B |
| B37 | Accelerator pedal sensor | 25H |
| B64/1 | Brake vacuum sensor | 3B |
| CAN B | Interior CAN | 14D |
| CAN B | Interior CAN | 14B |
| CAN C | Drive train CAN | 25H |
| CAN C | Drive train CAN | 25K |
| CAN C | Drive train CAN | 24F |
| CAN C | Drive train CAN | 24C |
| CAN E1 | Chassis CAN 1 | 9F |
| CAN E1 | Chassis CAN 1 | 7J |
| CAN E1 | Chassis CAN 1 | 7K |
| CAN E1 | Chassis CAN 1 | 7K |
| CAN E1 | Chassis CAN 1 | 12K |
| CAN E1 | Chassis CAN 1 | 12K |
| CAN E1 | Chassis CAN 1 | 10G |
| CAN E1 | Chassis CAN 1 | 3F |
| CAN E2 | Chassis CAN 2 | 11D |
| CAN H | Vehicle dynamics CAN | 8E |
| Code A20 | Adjustment damping | 15F |
| L6/1 | Left front axle rpm sensor | 1E |
| L6/2 | Right front axle rpm sensor | 1E |
| L6/3 | Left rear axle rpm sensor | 1F |
| L6/4 | Right rear axle rpm sensor | 1F |
| LIN B15 | Battery sensor LIN | 19B |
| N10 | SAM control unit | 16A |
| N127 | Drivetrain control unit | 21E |
| N15/7 | Transfer case control unit | 25D |
| N2/10 | Supplemental restraint system control unit | 8G |
| N3/10 | ME-SFI [ME] control unit | 21K |
| N3/10 | ME-SFI [ME] control unit | 29B |
| N3/9 | CDI control unit | 21G |
| N30/4 | ESP control unit | 6E |
| N49 | Steering angle sensor | 16H |
| N51/5 | Adaptive damping system control unit | 16F |
| N71 | Headlamp range adjustment control unit | 2J |
| N72/1 | Upper control panel control unit | 22A |
| N72/1s1 | ESP OFF button | 26A |
| N73 | EIS [EZS] control unit | 12E |
| N80 | Steering column module | 14H |
| S11 | Brake fluid indicator switch | 14B |
| S68/3 | Driver seat belt buckle restraint system switch | 12H |
| S9/1 | Stop lamp switch | 2C |
| U1028 | Valid for engine 157 | 20J |
| U401 | Valid for engine 176 | 20D |
| U401 | Valid for engine 176 | 28B |
| U484 | Valid for M273 ME | 20J |
| U880 | Valid for 0M642 | 20G |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 28D |
